Широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Оглавление

1. Представление широкополосного источника света SLD 840 нм, 10 мВт, 40 нм.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробная информация о продукте

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия предложения и оплаты

10. Время выполнения заказа

11. Замечания по эксплуатации и техническому обслуживанию.

12. Гарантия качества и послепродажное обслуживание.

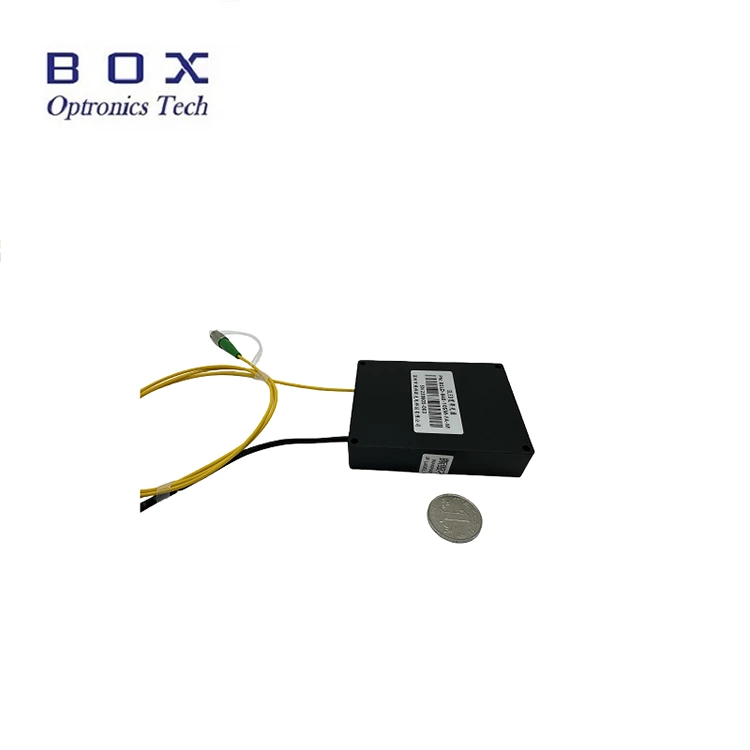

Введение продукта: широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Это широкополосный источник света SLD с длиной волны 840 нм, 10 мВт, 40 нм, в котором используется технология суперлюминесцентных диодов, с выходной мощностью более 10 мВт, полосой пропускания -3 дБ на длине волны более 40 нм, плоским спектром, низкой пульсацией и превосходной долговременной стабильностью.

Он поддерживает настольные и модульные конфигурации с сенсорным экраном, интерфейсом связи RS-485 и программным обеспечением для мониторинга для системной интеграции. Подходит для оптоволоконных датчиков и медицинской визуализации. Пожалуйста, всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцевой поверхности.

Технические характеристики продукта - Широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Характеристики продукта - Широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Низкая спектральная пульсация; л

Плоский спектр;

DB9 Female (RS485) для простой интеграции;

Настраиваемая выходная мощность и тип волокна.

Применение продукта - широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Датчик оптического волокна;

Медицинская визуализация;

Оптическая когерентная томография (ОКТ).

Подробная информация о продукте - Широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

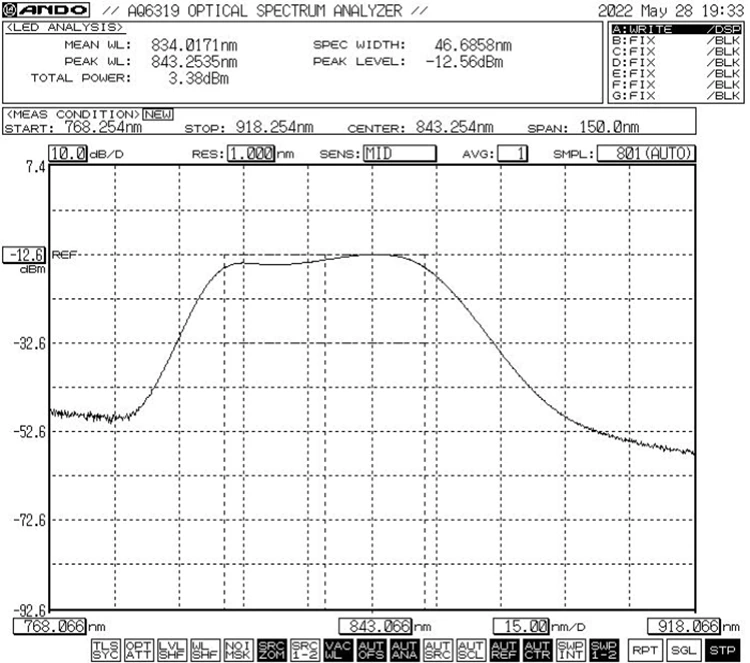

Типичный спектр: -3 дБ. Ширина полосы: мин. 40 нм/тип. 45 нм.

Размер (мм)

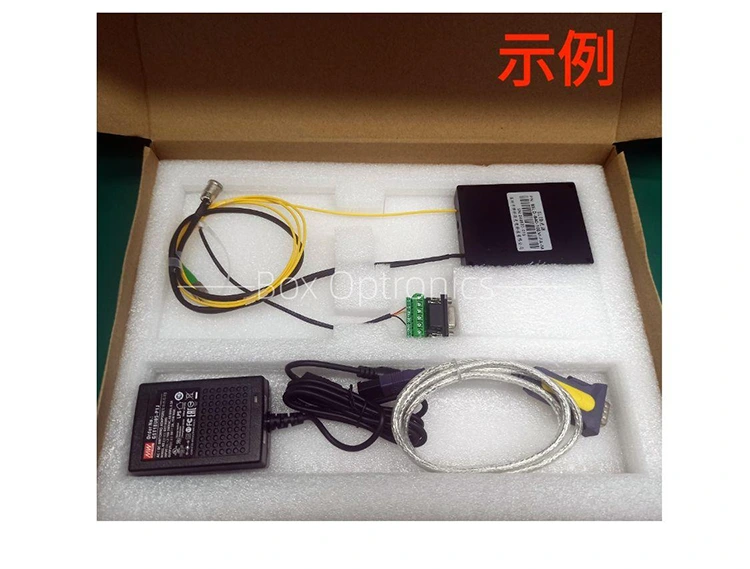

Стандартные аксессуары

Этапы эксплуатации: широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Шаг 1. Распаковка: Перед сборкой проверьте комплектность всех аксессуаров, включая модуль источника света SLED, USB-кабель для передачи данных, зеленый кабель порта, адаптер питания, отчет об испытаниях и т. д.

Шаг 2. Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг3. Подключение выходного волокна: откройте пылезащитную крышку на разъеме или фланце волокна, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.

Установка4. Подключитесь к главному компьютеру: используйте зеленый портовый кабель и кабель для передачи данных USB-RS485 DB9 для подключения широкополосного источника света SLD 840 нм, 10 мВт, 40 нм  и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

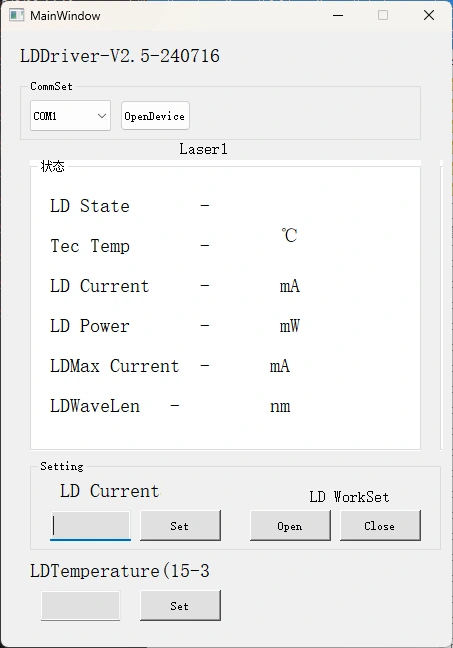

Шаг5. Программное обеспечение управления: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током и температурой LD широкополосного источника света SLD 840 нм, 10 мВт, 40 нм. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)

Шаг6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Информация для заказа — Широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

например: BSLD-840-104SM-FA-M

(Информация для заказа: широкополосный источник света SLD 840 нм, 10 мВт, 40 нм, с оптоволокном SM Hi780, разъемом FC/APC, пакетом модулей, источником питания 5 В постоянного тока).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническое описание и таблица испытаний широкополосного источника света SLD 840 нм, 10 мВт, 40 нм

Техническая спецификация

Тестовый лист

Условия предложения и оплаты: широкополосный источник света SLD 840 нм, 10 мВт, 40 нм.

Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

(3)Другое

Условия оплаты

PayPal и T/T доступны.

Время выполнения заказа — широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Изготовление: 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика: 3-5 рабочих дней.

Замечания по эксплуатации и техническому обслуживанию — широкополосный источник света SLD 840 нм, 10 мВт, 40 нм

Не рекомендуется часто вставлять или снимать оптоволоконные разъемы на выходных концах во избежание загрязнения пылью, что может привести к увеличению вносимых потерь, или возгорания торцов оптоволоконных разъемов.

Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцов. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

Если выходное волокно необходимо соединить с другим волокном, рекомендуется использовать сварочный аппарат.

Пожалуйста, примите меры предосторожности против влаги, пыли и коррозии; хранить в сухом месте.

Гарантия качества и послепродажное обслуживание. Широкополосный источник света SLD 840 нм, 10 мВт, 40 нм.

Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами с качеством продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
