Волоконный лазер со сверхузкой шириной линии 1064 нм, 20 кГц

Оглавление

1. Введение Волоконный лазер со сверхузкой шириной линии 1064 нм, 20 кГц

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробности о продукте

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

Это ультраузкое оптоволокно с длиной волны 1064 нм и частотой 20 кГц. Лазер, в котором используется волоконно-оптическая структура резонатора DFB-лазера, излучающая однопродольный модовый лазер непрерывного действия с узкой шириной линии на длине волны 1064 нм диапазон длин волн. Выходная мощность 50/100/200/500/1000 мВт не является обязательной. Это поддерживает настольные и модульные конфигурации со связью RS232 программное обеспечение интерфейса и мониторинга для системной интеграции. Подходит для LiDAR, гидроакустика и распределенное оптоволоконное зондирование.

Продукт Технические характеристики

Особенности продукта

● Спектральный ширина линии ≤20 кГц;

● Полностью волокнистый резонансный резонатор DFB;

● Длина волны стабильно, без переключения режимов.

Применение продукта

● ЛиДАР;

● Акустический датчики,гидрофоны;

● Волокно Оптическое распределенное зондирование.

Продукт Подробности

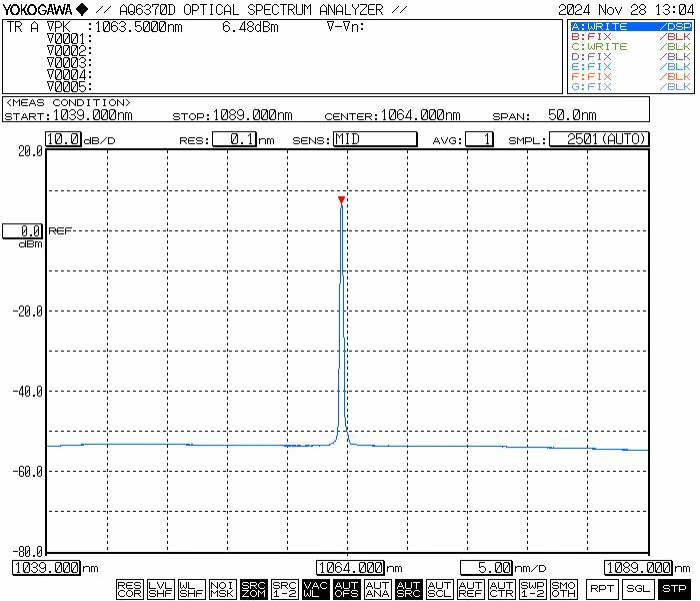

● Типичный спектр: 1064 нм.

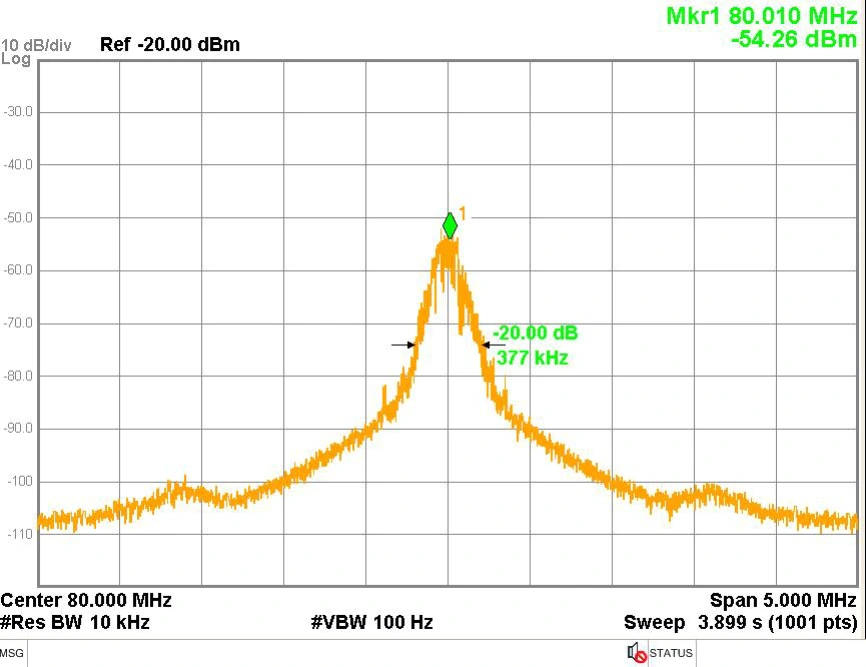

● Типичная ширина линии: спектральная ширина линии 3 дБ≤20 кГц (равна ширине линии 20 дБ / 20).

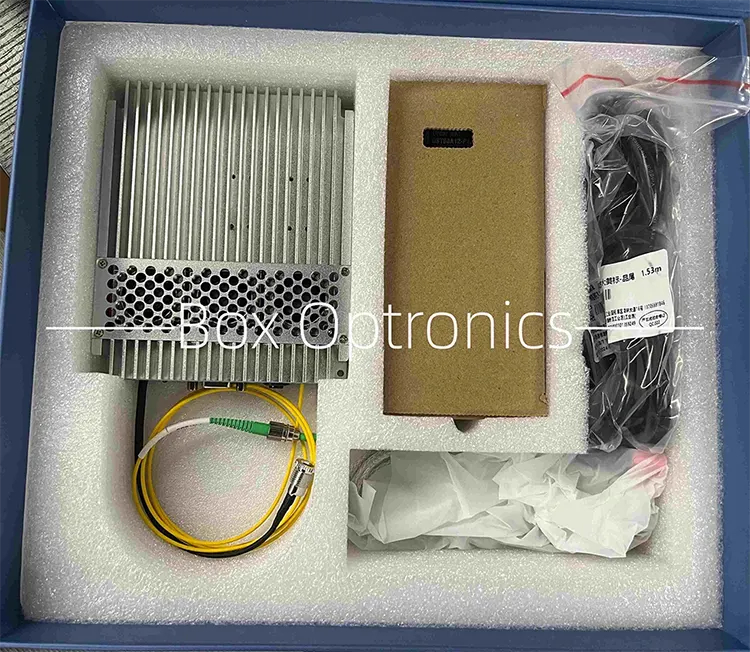

● Пример упаковки.

Операция Инструкции

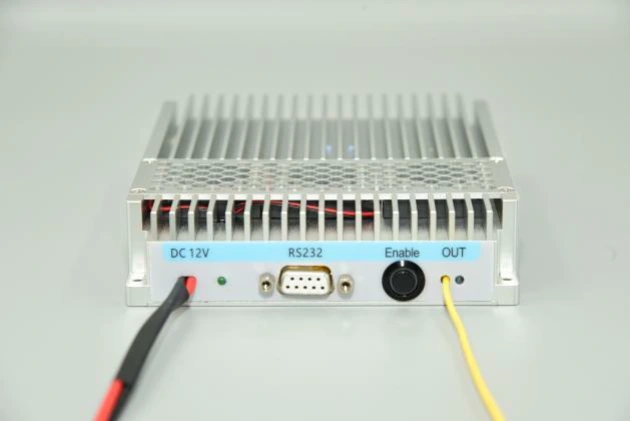

Шаг 1. Внешний вид: Модуль включает в себя разъем питания, индикатор питания, интерфейс связи RS232, выход переключатель активации и оптоволоконный порт лазерного выхода.

Шаг 2. Источник питания: порт питания использует стандартный DC5,5×2,1 мм интерфейс. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. U-образный разъем питания кабель для подключения к коммутатору питания можно приобрести по запросу на сайте время покупки.

Шаг 3. Подключение оптоволокна Перемычка: Снимите пылезащитный колпачок с оптоволоконного разъема, проверьте торцевую поверхность на наличие загрязнения или повреждения и обеспечьте чистоту перед подключением к другим оптоволоконные устройства или испытательное оборудование. Для моделей большой мощности применяется сварка плавлением. рекомендуется.

Setp4.Подключение модуля к хосту Компьютер: используйте прилагаемый кабель последовательной передачи данных USB-RS232 для подключения модуля к компьютер. Установите специальный последовательный драйвер (предоставленный производителя), чтобы обеспечить связь. Без драйвера хост-программа не могу подключиться к модулю.

Шаг 5. Программное обеспечение: главное программное обеспечение позволяет регулировать выходную мощность и контролировать выход лазера с помощью кнопку «SoftActive» (см. схему интерфейса ниже). Программное обеспечение отображает заданный ток насоса, выходную мощность и состояние контроля температуры.

Шаг 6. Конкретные операции с программным обеспечением: Как показано на схеме, после запуска хоста компьютерное программное обеспечение, сначала выберите правильный номер последовательного порта в Список последовательных портов «PortList» и нажмите «OpenPort». кнопку, чтобы открыть последовательный порт. «Мощность» и «LDTemp» Windows отобразит текущую выходную мощность модуля и температуру насоса. Введите значение тока привода насоса в поле «Ток» и нажмите кнопку кнопку «УСТАНОВИТЬ». Настройки вступят в силу, и источник света выводит оптическую мощность только тогда, когда обе физические кнопки включают свет исходный модуль и кнопка «SoftActive» в программном обеспечении повернуты дальше. Номер версии программного обеспечения хост-компьютера должен совпадать с номером версии программного обеспечения. версия, указанная в протоколе испытаний продукта; версию программного обеспечения можно узнать в протоколе испытаний каждого продукта.

Шаг 7. Память параметров: настройки и статус, настроенные с помощью программного обеспечения, сохраняются. автоматически сохраняется в модуле внутренняя память. Подключение к главному компьютеру не требуется, если параметры не нужна модификация.

Заказ информация

например: NLFL-1064-50-T-SM-M

(Информация для заказа: волоконный лазер со сверхузкой шириной линии 1064 нм, 20 кГц, Выходная мощность 50 мВт, регулируемая мощность, оптоволокно SM, модульный пакет).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает 10-15 рабочих дней. (если они есть в В наличии, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● Не рекомендуется часто вставлять и отключать выходной разъем. оптоволоконные разъемы во избежание загрязнения пылью, что может привести к увеличению Вносимые потери или обгорание торца оптоволоконного разъема.

● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

● Если выходное волокно необходимо подключить к другому волокну, это рекомендуется использовать сварочный аппарат.

● При запуске сначала убедитесь, что выключатель питания и ключевой переключатель выключены, а затем подключите источник питания. При выключении сначала выключите ключ зажигания, а затем отключите источник питания после выхода индикатор погаснет. Не отключайте питание напрямую, когда источник света работает.

● Пожалуйста, обратите внимание на влагонепроницаемость, пыленепроницаемость и антикоррозийный и храните его в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
