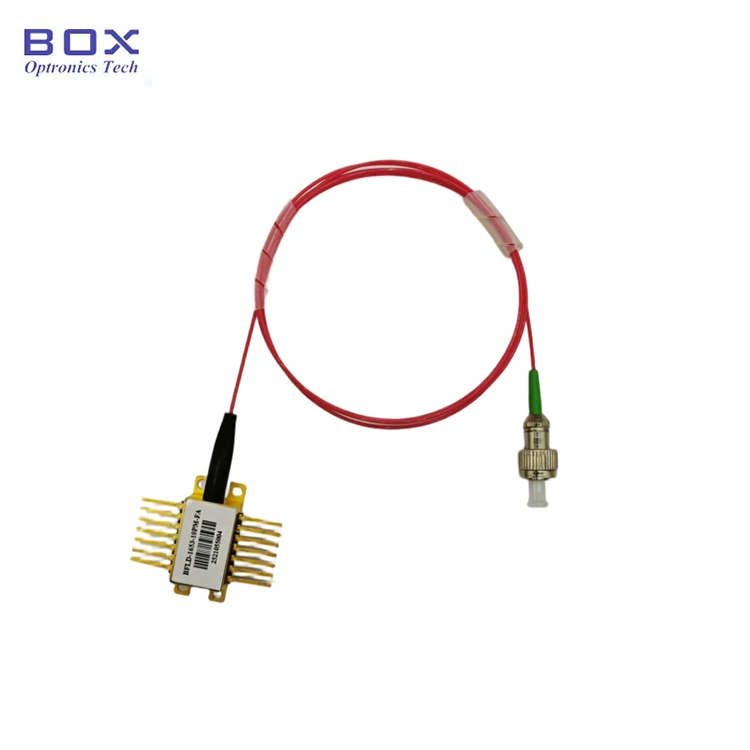

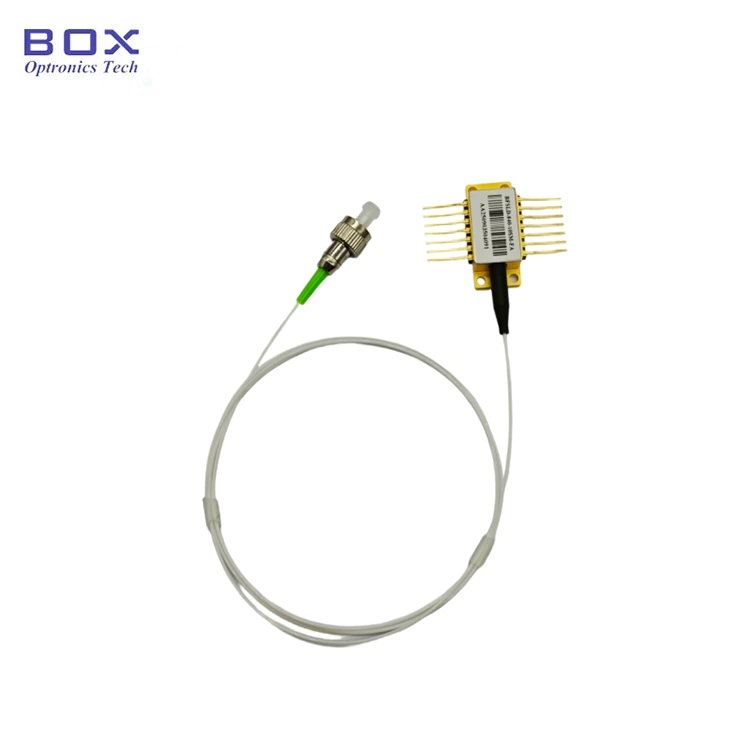

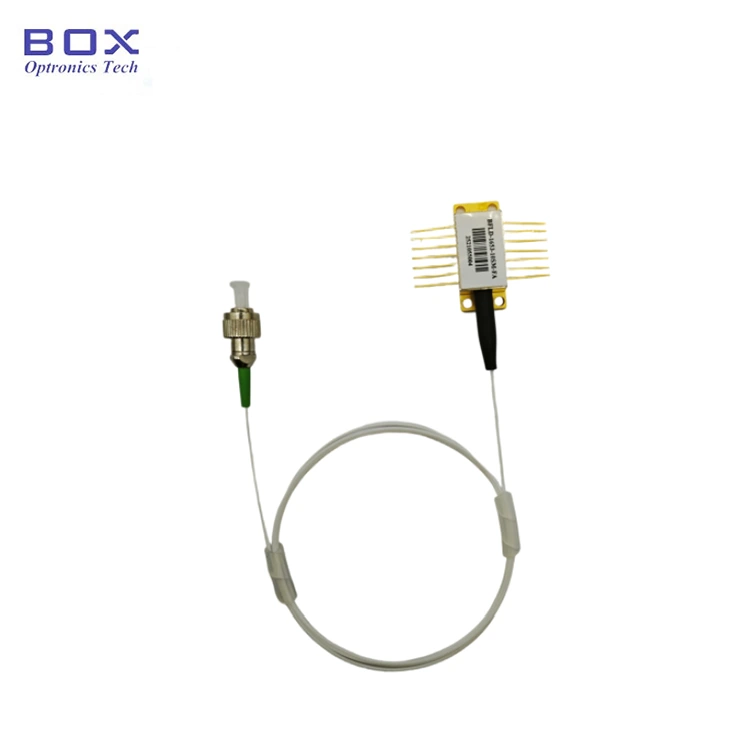

Лазер с узкой шириной линии DFB, 1310 нм, 100 кГц, BTF

Оглавление

1. Введение 1310 нм DFB 100 кГц BTF Лазер с узкой шириной линии

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Технический паспорт

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Лазер с узкой шириной линии DFB, 1310 нм, 100 кГц BTF высокопроизводительный лазер, предназначенный для применения в лидарах, ветрорадарах, оптических распознавание волокон и когерентная связь. Он имеет выходную мощность до 100 мВт, полоса пропускания 3 дБ менее 100 кГц и низкий пороговый ток. Опционально с оптоволокном SM/PM, широким диапазоном рабочих температур и высокой надежностью. Пожалуйста, используйте защиту от электростатического разряда и контролируйте ток и температуру привода. Строго и избегайте повреждений, вызванных перегрузкой по току.

Продукт Технические характеристики

Особенности продукта

● СМФ-28е или косичка PM1310;

● Выходная мощность > 100 мВт

● Узкий ширина линии <100 кГц;

● 14-контактный Пакет BTF с TEC, оптическим изолятором, и Монитор ПД.

Применение продукта

● Лидар;

● Ветровой радар;

● Датчик оптического волокна;

● Последовательное общение.

Продукт Подробности

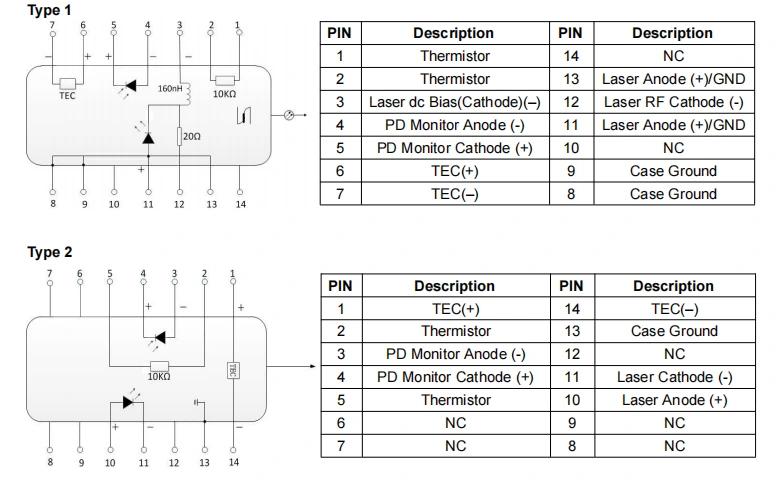

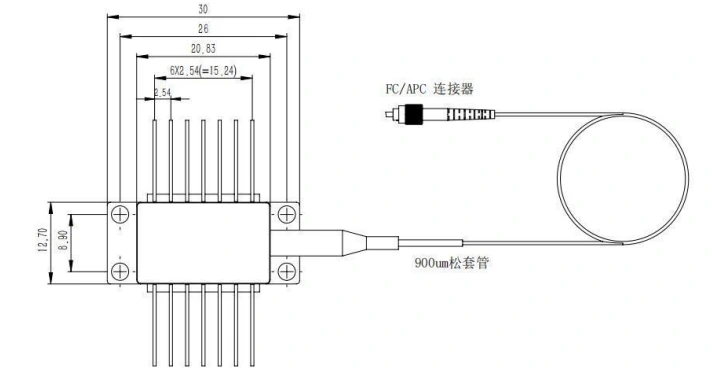

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм) - 1310 нм, DFB, 100 кГц. Лазер BTF с узкой шириной линии

● Часто задаваемые вопросы

(1) Можно ли изменить длину волны, регулируя силу тока? Каков диапазон?

--Да. Текущий коэффициент длины волны составляет 0,01 нм/мА, а температурный коэффициент длины волны составляет 0,1 нм/℃. Диапазон регулировки WL составляет около ~центра WL+/- 1 нм.

(2) Какова ширина линии? Предоставляете ли вы LD нормальной ширины линии?

--Ширина линии 3 дБ составляет менее 100 кГц. Доступен LD на уровне МГц.

(3) Каков диапазон регулирования мощности?

--10~100%

(4) Предоставляете ли вы защитную оптоволоконную трубку и оптоволоконный разъем?

--Да. Свободная трубка 900 мкм и разъемы FC/APC, SC/APC или другие. необязательно.

Заказ информация

например: BNLD-1310-11HPM-FA

(Информация для заказа: лазер с узкой шириной линии DFB, 1310 нм, 100 кГц, BTF, 100 мВт. выходная мощность, с оптоволокном PM, разъемом FC/APC, распиновкой типа 1).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● Во время процесса включения никогда не подавайте напрямую большой ток, так как это рискует повредить чип. Вместо этого включите устройство на текущем уровне. близко к порогу чипа, а затем постепенно увеличивайте ток небольшими увеличивается до тех пор, пока не будет достигнут желаемый уровень.

● Перед включением всех компонентов сначала активируйте охладитель и затем приступайте к постепенному включению питания, чтобы предотвратить перегрев чипа и перегрузка.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
