Полупроводниковые лазеры были изобретены в 1962 году, а в 1970 году они начали работать в непрерывном режиме с двойной гетероструктурой, став основным источником света для оптической связи. Система InGaAsP/InP поддерживает полосу связи 1300/1550 нм с низкими потерями, а MOCVD стала основной технологией производства.
Полупроводниковый лазерсостоит из усиливающей среды и резонатора Фабри – Перо. Инверсия населенностей реализуется путем инжекции носителей, а лазер генерируется путем стимулированного излучения. Расстояние между продольными модами определяется длиной резонатора, а синхронизация мод требует фазовой синхронизации нескольких продольных мод.
Схема лазера широкой зоны действия

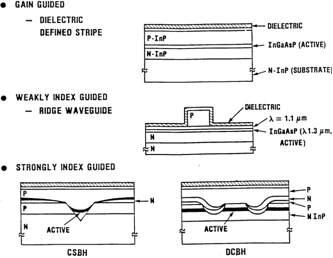

Несколько конструкций лазеров с использованием системы материалов InGaAsP/InP.
Система материалов InGaAsP/InP принята для диапазона связи 1300–1600 нм. Эпитаксиальный рост MOCVD обеспечивает высокоточное согласование решеток, что является схемой изготовления сердцевины коммерческих лазеров.
Пороговый ток увеличивается экспоненциально с температурой, а характерная температура T₀ отражает температурную стабильность. Высокоскоростная модуляция основана на структурах с низкой емкостью и сильным индексным управлением.
Полупроводниковые лазеры отличаются небольшими размерами и высокой надежностью, выступая в качестве основного источника света для оптической связи, источников накачки, печати и датчиков, поддерживая миниатюризацию и интеграцию сверхбыстрых систем с синхронизацией мод.
