Широкополосный источник света ASE 1030 нм

Box Optronics является профессиональным производителем и поставщиком широкополосных источников света ASE с длиной волны 1030 нм и интерфейсом RS232 в Китае. Обладая многолетним опытом работы в оптоэлектронных устройствах, мы предоставляем клиентам по всему миру универсальные решения для источников света и разработку индивидуальных функций за счет интегрированного дизайна драйверов и стабильного управления спектром, поддерживая эффективную системную интеграцию в приложениях для измерения оптоволокна, медицинской визуализации и тестирования волоконно-оптических устройств.

Отправить запрос

Описание продукта

Введение продукта

Это широкополосный источник света ASE с длиной волны 1030 нм, основанный на волоконные и полупроводниковые лазеры накачки, легированные иттербием, со спектральной длиной волны 1030 нм покрытие, выходная мощность 10/20/30/50/100/500/1000 мВт и поляризация коэффициент затухания всего 0,2 дБ. Полный набор аксессуаров в комплекте; пользователь предоставлено руководство. Подходит для оптоволокна тестирование устройств, производство решеток ВБР, медицинская визуализация и т. д.

Продукт Технические характеристики

Элемент	Единица	Ценности							Примечания
Центральная длина волны	нм	1030±2
Спектральный диапазон	нм	1018~1044							@10 дБ
Выходная мощность	мВт	10	20	30	50	100	500	1000
Диапазон регулирования мощности	-	10%~100%							Необязательный
Изоляция выхода	дБ	≥35
Нестабильность власти	дБ	≤±0,02(15мин); ≤±0,05 (8 часов)							≤±0,5%; ≤±1,2%
Состояние поляризации	-	Естественная поляризация				Линейная поляризация
ПЕР	дБ	≤0,2				≥23 (10-100 мВт)
Пигтейл волокна	-	Привет1060				ПМ980			ФК/АПК
Интерфейс связи	-	Сенсорный экран / DB9 Женский(RS232)							Настольный
		Гнездо DB9 (RS232)							Модуль
Источник питания	-	110~240 В переменного тока, <30 Вт							Настольный
		5 В постоянного тока, <24 Вт							Модуль
Размеры	мм	255(Ш)×285(Д)×115(В) (10, 20, 30, 50, 100 мВт)							Настольный
		255(Ш)×322(Д)×115(В) (500,1000 мВт)							Настольный
		150(Ш)×125(Д)×20(В) (10, 20, 30, 50, 100 мВт)							Модуль
		139(Ш)×206(Д)×27(В) (500, 1000мВт)							Модуль
Рабочая температура	℃	-5 ~ +55
Рабочая влажность	℃	0~70%

Особенности продукта

● Спектральный плоскостность;

● Выходная мощность не является обязательной и регулируемой;

● Долгосрочная длина волны и стабильная мощность;

● ДБ9 Гнездовой разъем (RS232) для легкой интеграции.

Применение продукта

● Волокно зондирование;

● Медицинский визуализация;

● Волокно тестирование оптических устройств.

Продукт Подробности

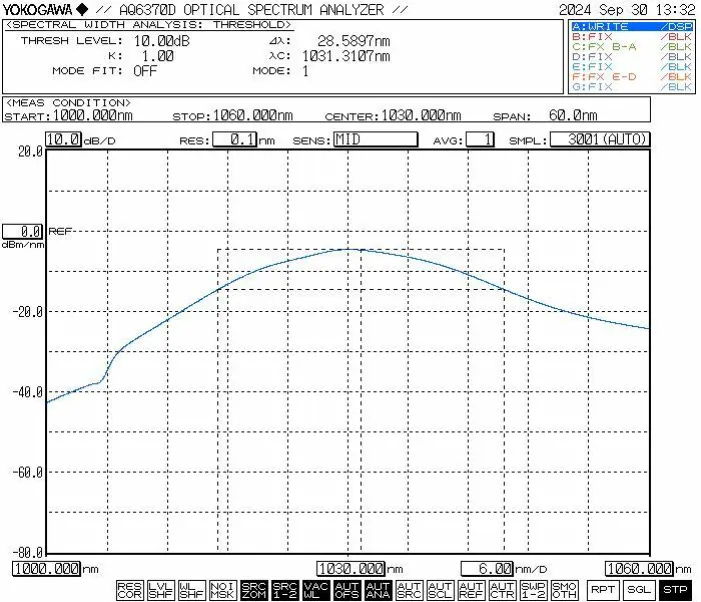

● Типичный спектр

1030nm ASE Broadband Light Source

● Стандартные аксессуары

	Аксессуары	Количество

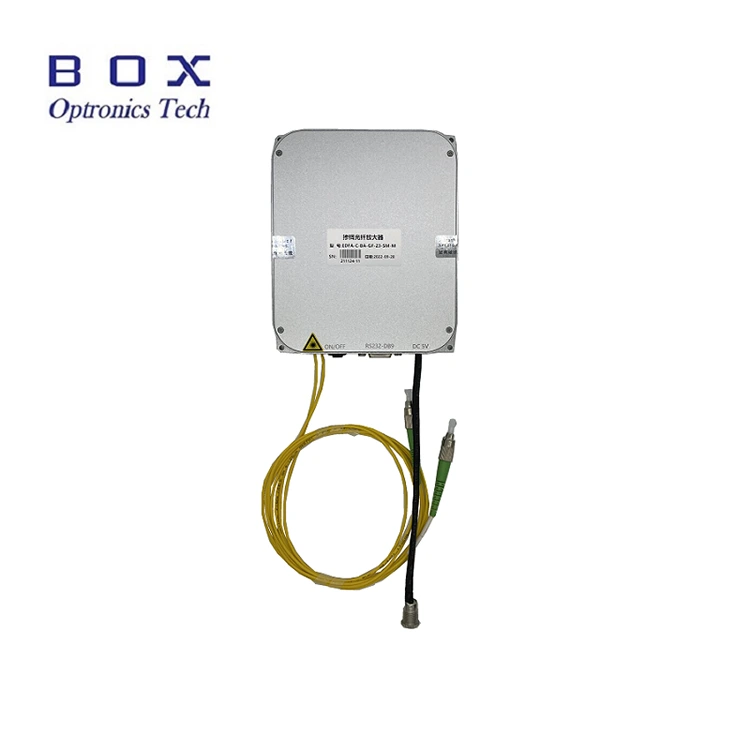

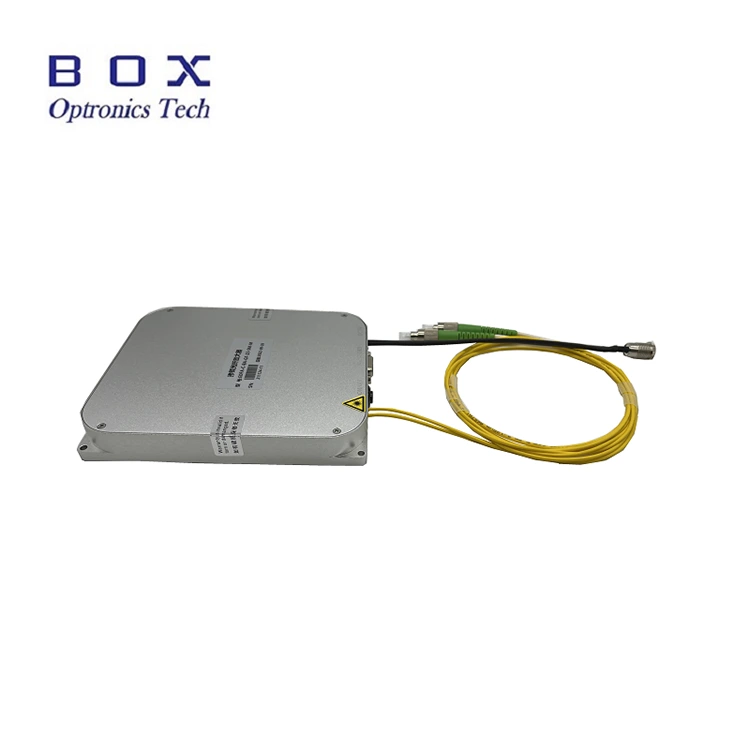

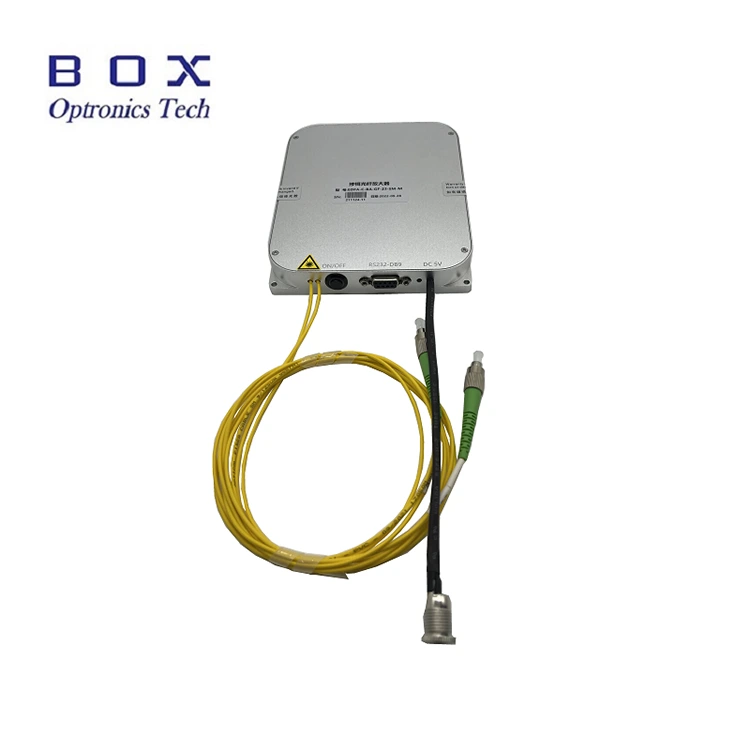

1	Источник света ASE (хост модуля)	1
2	USB-RS232 Кабель для передачи данных DB9	1
3	Адаптер питания (дополнительно)	1
4	Отчет об испытаниях продукта	1
5	Руководство по эксплуатации	1

1030nm ASE Broadband Light Source

1. Этапы работы: широкополосный источник света ASE 1030 нм.

Шаг 1. Распаковка и сборка: пожалуйста. проверьте комплектность аксессуаров

перед сборкой.

Шаг 2. Подключение оптоволоконных перемычек: открыть. пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений или повреждений.

Шаг 3. Подключение адаптера питания и Последовательный кабель: подключите модуль источника света и адаптер питания; подключить модуль источника света и компьютер с помощью сигнального кабеля USB-RS232. (Примечание: Сначала на компьютере необходимо установить драйвер последовательного порта. Водитель может быть можно найти на компакт-диске или получить от компании Box Optronics.)

Setp4.Use: Откройте источник света. переключатель активации; Индикатор выхода источника света горит, и есть выходная оптическая мощность. В это время рабочий ток и значение оптической мощности — это параметры, установленные главным компьютером при последнем выключении. Они могут быть изменено и сохранено в программном обеспечении главного компьютера (только для версии модели с регулируемой мощностью).

Шаг 5. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

1030nm ASE Broadband Light Source

Заказ информация

Имя

Длина волны

Выходная мощность

Тип волокна

Регулируемая мощность

Измерение

АСЭ

-ХХХХ

-ХХ

-Т

-Х

ASE Источник света

1030:1030 нм

10 :10мВт

20:20мВт

30:30 мВт

50:50мВт

1 ч: 100 мВт

5ч:500мВт

1Т:1000мВт

СМ: Привет1060

ПМ:PM980

Т: регулируемый

М20 :Модуль

M27:Модуль

Б: настольный

например: ASE-1030-5HSM-B

(Информация для заказа: Широкополосный источник света ASE 1030 нм, выходная мощность 500 мВт. мощность, с оптоволокном SM Hi1060, настольный комплект).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если есть некоторые в наличии, доставка будет быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● Перед подключением оптоволоконных разъемов необходимо провести специальную очистку. Для тщательной очистки торцевых поверхностей разъемов необходимо использовать инструменты. Кроме того, следует использовать инспектор торцевой поверхности волокна для тщательной проверки. осмотрите поверхности, чтобы убедиться, что они полностью очищены от пыли и загрязнений перед их соединением через оптоволоконный фланец. Во время уборки, осмотре и соединении торцов оптоволокна необходимо обязательно обеспечить что источник света находится в деактивированном состоянии; ни при каких обстоятельствах не следует эти операции выполняются во время передачи света. После использования завершено, и разъем отсоединен от другого оптоволоконного кабеля. разъемы, оптоволоконный разъем должен быть оснащен защитным пылезащитным колпачком.

● Модели широкополосных источников света ASE с выходной мощностью 200 мВт или выше может иметь выходной пигтейл с разъемом FC/APC. Однако этот разъем предназначен исключительно для выходной мощности, инициируемой пользователем. мониторинга (путем подключения к измерителю оптической мощности) или для взаимодействия с Волоконный коллиматор с оконцовкой FC для направления излучения лазера в свободное пространство. Это Настоятельно рекомендуется не использовать фланцевый переходник для непосредственного соединения с этим разъем с выводами других волокон или устройств, принадлежащих пользователю; делаю это сопряжено со значительным риском повреждения как оптоволоконного разъема, так и сам блок усилителя. Если требуется соединение с другими волокнами, это необходимо. рекомендуется использовать сварку; Кроме того, убедитесь, что типы соединяемые волокна взаимно совместимы.

● Настоятельно не рекомендуется часто вставлять или извлекать оптоволоконные разъемы на выходном порту, чтобы предотвратить попадание пыли загрязнения, что может привести к увеличению вносимых потерь или возгоранию торцевая поверхность оптоволоконного разъема.

● При запуске сначала убедитесь, что выключатель питания и ключевой переключатель выключен, затем подключите источник питания. При выключении, сначала выключите ключ зажигания и отключите источник питания только после Индикатор выхода погас. Никогда не отключайте питание напрямую питания во время работы источника света.

● Примите меры предосторожности против влаги, пыли и коррозии; это следует хранить в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
