Широкополосный источник света ASE C-диапазона

Box Optronics is a leading supplier of C-band ASE Broadband Light Source, based in Shenzhen, China. Our light sources are designed for a wideband spectrum and high-stability output. We provide flexible fiber selection and modular integration, ensuring high-quality performance for global clients. It’s ideal for medical imaging and fiber sensing scenarios.

Отправить запрос

Описание продукта

Введение продукта

Этот широкополосный источник света ASE принадлежит источник некогерентного света, который представляет собой спонтанное излучение, генерируемое полупроводниковое кварцевое волокно с лазерной накачкой, легированное эрбием. Спектральное сглаживание технология обеспечивает широкополосный плоский спектр, а длина волны охватывает диапазон C, и спектральная ровность <2 дБ, достигаемая с помощью волокна SM или PM. выход, многоуровневая опция питания, подходит для оптоволоконных датчиков.

Продукт Технические характеристики

Элемент	Единица	Ценности							Примечания
Спектральный диапазон	нм	1528~1569
Выходная мощность	мВт	10	20	50	100	200	400	500
Спектральная плотность мощности	дБм/нм	-6	-3	1	4	7	10	11
Диапазон регулирования мощности	-	10%~100%							Необязательный
Спектральная плоскостность	дБ	≤2 (10~200 мВт); ≤3 (400~500мВт)
Спектральная пульсация	дБ	≤0,1
Изоляция выхода	дБ	≥35
Нестабильность власти	дБ	≤±0,02 (15 мин); ≤±0,05 (8 часов)							≤±0,5%; ≤±1,2%
Состояние поляризации	-	Случайный				Линейная поляризация
ПЕР	дБ	≤0,2				≥23
Пигтейл волокна	-	СМФ-28				ПМ1550			ФК/АПК
Интерфейс связи	-	Сенсорный экран / DB9 «мама» (РС232)							Настольный
		Гнездо DB9 (RS232)							Модуль
Источник питания	-	110~240 В переменного тока, <30 Вт							Настольный
		5 В постоянного тока, <15 Вт							Модуль
Размеры	мм	260(Ш)×280(Д)×120(В)							Настольный
		150(Ш)×125(Д)×20(В)							Модуль
		10~200 мВт: 70(Ш)×90(Г)×15(В)							СМ опционально
Рабочая температура	℃	-5 ~ +55
Рабочая влажность	℃	0~70%

Особенности продукта

● Высокая стабильность Выход;

● Квартира спектр;

● ДБ9 Гнездовой разъем (RS232) для легкой интеграции.

Применение продукта

● Оптоволокно зондирование;

● Медицинский визуализация;

● Телекоммуникации;

● Оптический тестирование устройства.

Продукт Подробности

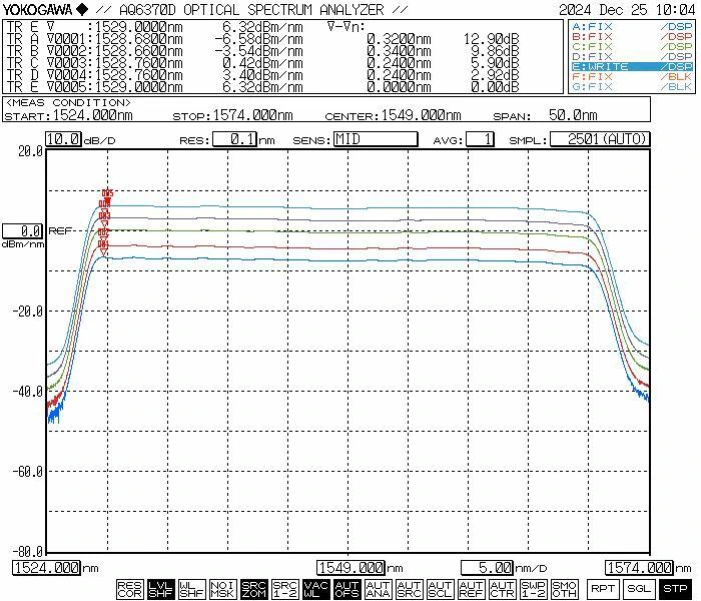

● Типичный спектр:

C-band ASE Broadband Light Source

● Стандартные аксессуары

	Аксессуары	Количество
1	Источник света ASE (хост модуля)	1
2	Кабель для передачи данных	1
3	Адаптер питания (дополнительно)	1
4	Отчет об испытаниях продукта	1
5	Руководство по эксплуатации	1

C-band ASE Broadband Light Source

Операция Шаги

Шаг 1. Распаковка и сборка: Перед сборкой проверьте комплектность аксессуаров.

Шаг 2. Подключение оптоволоконных перемычек:Открыть пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений или повреждений.

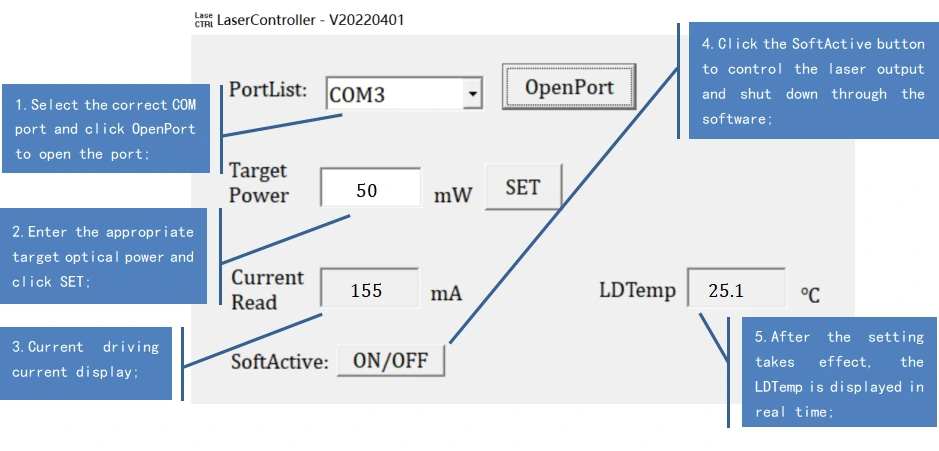

Шаг3. Подключение адаптера питания и последовательного кабеля: Подключите модуль источника света и адаптер питания; подключить модуль источника света и компьютер с помощью сигнального кабеля USB-RS232. (Примечание: компьютеру необходимо сначала установить драйвер последовательного порта. Драйвер можно найти на компакт-диске или полученном от компании Box Optronics.)

Установка4. Использование: откройте источник света переключатель активации; Индикатор выхода источника света горит, и есть выходная оптическая мощность. В это время рабочий ток и значение оптической мощности — это параметры, установленные главным компьютером при последнем выключении. Они могут быть изменено и сохранено в программном обеспечении главного компьютера (только для версии модели с регулируемой мощностью).

Шаг5. После использования: нажмите кнопку закрытия. кнопку, выключите питание и отсоедините оптоволоконное соединение.

Заказ информация

Имя

Длина волны

Выходная мощность

Тип волокна

Регулируемая мощность

(Необязательный)

Измерение

АСЭ

-ХХХХ

-ХХ

-Т

-Х

ASE Источник света

C:C-диапазон

10 :10мВт

20:20мВт

30:30 мВт

50:50мВт

1 ч: 100 мВт

2H: 200 мВт

4 ч: 400 мВт

5ч:500мВт

СМ:СМФ-28

ПМ:PM1550

Т: с

M15:Модуль

M20:Модуль

Б: настольный

например: ASE-C-50-SM-T-M

(Информация для заказа: Широкополосный источник света ASE C-диапазона, выходная мощность 50 мВт. мощность, с оптоволокном SM, регулируемая мощность, модульный пакет).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если есть некоторые в наличии, доставка будет быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● Не рекомендуется часто подключать и отключать оптоволоконный кабель. разъем на выходном конце. Это помогает избежать загрязнения пылью, которая может увеличить вносимые потери или вызвать возгорание торца разъема.

● При запуске сначала убедитесь, что выключатель питания и ключевой переключатель выключены, затем подключите питание. При выключении сначала выключите ключевой переключатель; после того, как индикатор состояния погаснет, отключите питание. Делай Не отключайте питание непосредственно во время работы источника света.

● Для моделей широкополосных источников света ASE с выходной мощностью менее мощностью более 200 мВт выходной оптоволоконный разъем можно подключить к другим одномодовым оптоволоконные устройства через съемный адаптер (волоконный фланец). Однако если торцевая грань Оптоволоконный разъем загрязнен, он очень восприимчив к ожогам когда лазер активирован, даже если мощность лазера очень мала. Следовательно, перед подключением оптоволоконного разъема необходимо использовать специализированное оптоволоконное соединение. чистящие средства для тщательной очистки торцевой поверхности. Дополнительно используйте оптоволокно инспектор торцевой поверхности тщательно осмотрит поверхность, убедившись, что она полностью очищен от пыли и загрязнений перед подключением через оптоволокно фланец. Во время чистки, проверки и подключения оптоволоконного разъема необходимо убедиться, что источник света находится в выключенном состоянии; под нет обстоятельства, если эти операции должны выполняться, когда источник света излучающий свет. После завершения использования и отсоединения разъема от других волоконно-оптических компонентов необходимо немедленно закрыть оптоволоконный разъем с защитным пылезащитным колпачком.

● Модели широкополосных источников света ASE с выходной мощностью 200 мВт или выше может иметь выходной пигтейл с разъемом FC/APC. Однако этот разъем предназначен исключительно для выходной мощности, инициируемой пользователем. мониторинга (путем подключения к измерителю оптической мощности) или для взаимодействия с Волоконный коллиматор с оконцовкой FC для направления излучения лазера в свободное пространство. Это Настоятельно рекомендуется не использовать фланцевый переходник для непосредственного соединения с этим разъем с выводами других волокон или устройств, принадлежащих пользователю; делаю это сопряжено со значительным риском повреждения как оптоволоконного разъема, так и сам блок усилителя. Если требуется соединение с другими волокнами, это необходимо. рекомендуется использовать сварку; Кроме того, убедитесь, что типы соединяемые волокна взаимно совместимы.

● Примите меры предосторожности против влаги, пыли и коррозии; магазин в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.

C-band ASE Broadband Light Source
