1. Введение Микромодуль широкополосного источника света ASE C-диапазона
2. Технический Технические характеристики
3. Характеристики продукта
4. Типичные применения
5. Подробности о продукте
6. Этапы работы
7. Информация для заказа
8. Технический паспорт
9. Условия котировки и оплата
10. Время выполнения заказа
11. Примечания по эксплуатации и Техническое обслуживание
12. Обеспечение качества и Послепродажное обслуживание
Микромодуль широкополосного источника света ASE C-диапазона разработан для приложений, требующих компактных размеров, широкополосного спектра и высокой производительности. стабильность выхода. Благодаря сверхмалой занимаемой площади он идеально подходит для системы с ограниченным пространством, сохраняя при этом отличные оптические характеристики. Модуль поддерживает управление RS232 или TTL с фиксированной выходной мощностью 10/20/50 мВт. Пожалуйста Используйте с контролем температуры и влажности, обеспечьте хорошее рассеивание тепла и избегайте перегрузка на выходе.
|
Элемент |
Единица |
Ценности |
Примечания |
||
|
Спектральный диапазон |
нм |
1528~1568 |
|
||
|
Выходная мощность |
мВт |
10 |
20 |
50 |
Нерегулируемый |
|
Спектральная плотность мощности |
дБм/нм |
-6 |
-3 |
1 |
|
|
Спектральная плоскостность |
дБ |
≤2 |
|
||
|
Изоляция выхода |
дБ |
≥35 |
|
||
|
Нестабильность власти |
дБ |
≤±0,02(15мин); ≤±0,05 (8 часов) |
≤±0,5%; |
||
|
ПЕР |
дБ |
≤0,2 |
|
||
|
Пигтейл волокна |
- |
СМФ-28 |
ФК/АПК |
||
|
Режим управления |
- |
RS232 или ТТЛ |
|
||
|
Интерфейс связи |
- |
PIN1~4: +5 В/ЗЕМЛЯ/TX/RX |
Ж2.54-4ПИН |
||
|
Источник питания |
- |
5 В постоянного тока, <10 Вт |
|
||
|
Размеры |
мм |
50(Ш)×50(Г)×15(В) |
|
||
|
Рабочая температура |
℃ |
-5 ~ +55 |
|
||
|
Рабочая влажность |
℃ |
0~70% |
|
||
● Ультра небольшой размер 50*50*15 мм;
● Высокая стабильность выходная мощность 10/20/50 мВт;
● Спектральная неравномерность ≤2 дБ;
● Поддерживает управление RS232/TTL для легкой интеграции.
1. Применение продукта — ASE C-диапазона Микромодуль широкополосного источника света
● Тестирование оптических компонентов;
● Исследования и разработки в области оптической связи;
● Оптоволоконное зондирование.

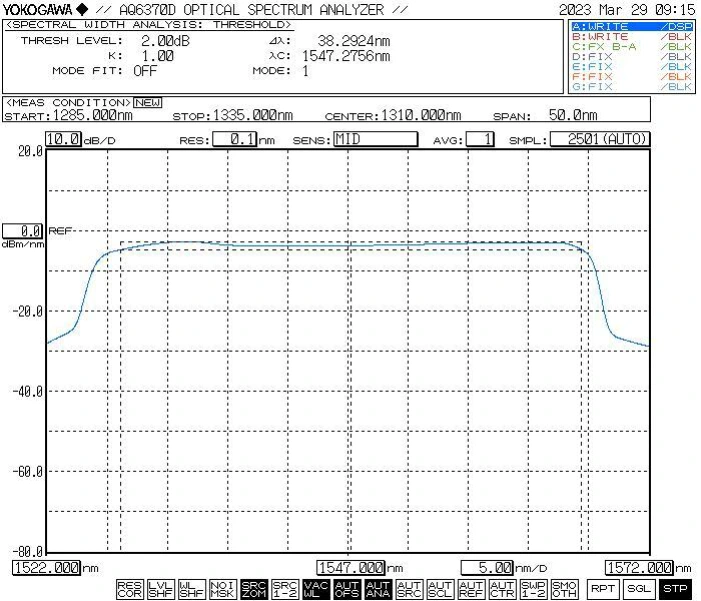

● Типичный спектр

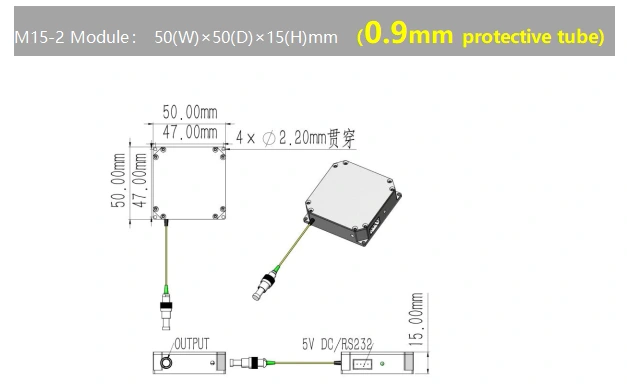

● Размер (мм): микромодуль.
Step1.Unpacking
Перед сборкой проверьте комплектность всех аксессуаров.
Шаг 2. Подключите питание и оптоволоконный патч. Шнур
Включите электропитание; подключите выходной порт источника света, используя оптоволоконный патч-корд.
Шаг 3. Активируйте источник света.
Включите источник питания источника света. Примечание. На этом этапе рабочий ток и мощность соответствуют параметрам, заданным хостом компьютер во время последнего выключения; если требуется регулировка, эти настройки можно изменить с помощью программного обеспечения. Внимание: строго запрещено для подключения или отключения оптоволоконных разъемов, когда источник света включен. активный.
Setp4.Выключение
После использования отключите шнур питания.
|
Имя |
Длина волны |
Выходная мощность |
Тип волокна |
Измерение |
|
АСЭ |
-С |
-ХХ |
-ХХ |
-MC |
|
источник света ASE |
C: C-диапазон |
10:10 мВт 20:20 мВт 50:50мВт |
СМ:СМФ-28 |
МК:Модуль |
например: ASE-C-20-SM-MC
(Информация для заказа: Микромодуль широкополосного источника света ASE C-диапазона, 20 мВт. выходная мощность, с волокном SM, пакетом микромодулей).
По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com
● Условия предложения
(1) EXW:
Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.
(2) ДАП:
Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.
(3)Другое
● Условия оплаты
PayPal и T/T доступны.
Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)
Международная логистика может занять 3-5 рабочих дней.
● Избегайте частого подключения/отключения оптоволоконных разъемов во избежание Накопление пыли и повреждение торцевой поверхности.
● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Закройте неиспользуемые разъемы пылезащитными колпачками.
● Храните оборудование в сухом, защищенном от влаги помещении.
2. Гарантия качества и послепродажное обслуживание. Широкополосный свет ASE C-диапазона. Исходный микромодуль
● Гарантийный срок:
Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.
● Исключения из бесплатной гарантии:
В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:
(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.
(2) Неисправности из-за неправильной эксплуатации пользователем.
(3) Очевидный физический ущерб, вызванный человеческой ошибкой.
(4) Несанкционированная разборка, модификация или ремонт.
(5) Измененные или неполные гарантийные этикетки на корпусе.
(6) Повреждение или утрата во время транспортировки.
