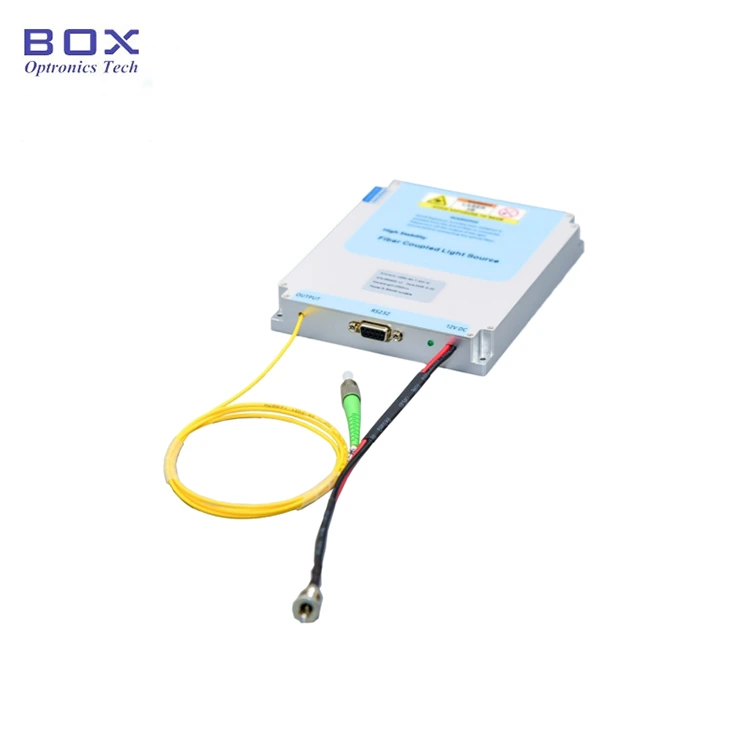

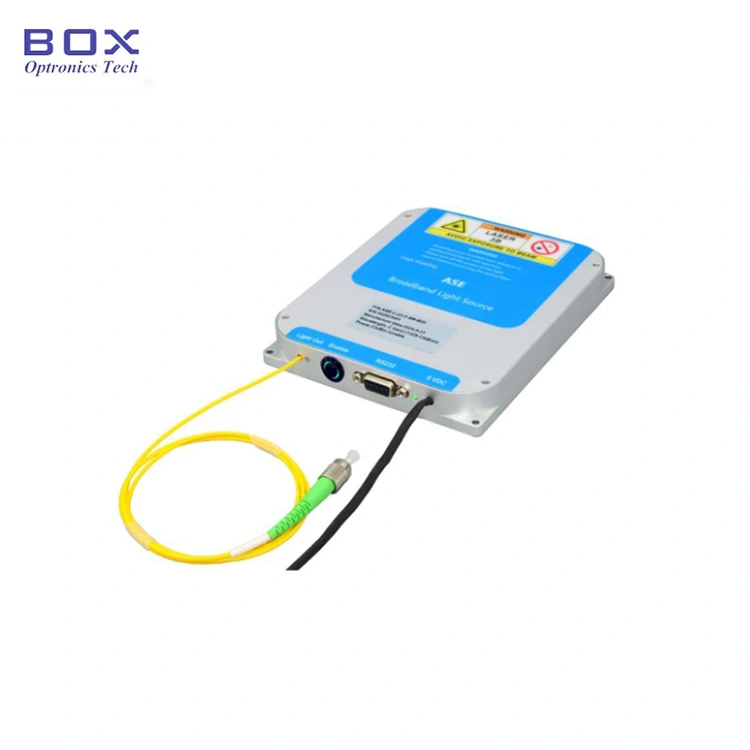

Широкополосный источник света ASE 1064 нм

Box Optronics поставляет в Китай широкополосный источник света ASE с длиной волны 1064 нм и интерфейсом RS232. Обладая многолетним опытом работы в оптоэлектронных устройствах, мы предоставляем клиентам по всему миру универсальные решения для источников света и разработку индивидуальных функций за счет интегрированного дизайна драйверов и стабильного управления спектром, поддерживая эффективную системную интеграцию в приложениях для измерения оптоволокна, медицинской визуализации и тестирования волоконно-оптических устройств.

Отправить запрос

Описание продукта

Введение продукта

Это широкополосный источник света ASE с длиной волны 1064 нм, основанный на Волоконные и полупроводниковые лазеры накачки, легированные иттербием, со спектральной длиной волны 1040–1080 нм. покрытие и выходная мощность 10/20/30/50/100/500/1000 мВт. Полный набор аксессуары в комплекте; предоставлено руководство пользователя. Он подходит для тестирования волоконно-оптических устройств, производства решеток ВБР, медицинского оборудования. визуализация и т. д. Примите меры предосторожности против влаги, пыли и коррозии; это следует хранить в сухом месте.

Технические характеристики продукта

Элемент	Единица	Ценности							Примечания
Центральная длина волны	нм	1064±2
Спектральный диапазон	нм	1040~1080							@10 дБ
Выходная мощность	мВт	10	20	30	50	100	500	1000
Диапазон регулирования мощности	-	10%~100%							Необязательный
Изоляция выхода	дБ	≥35
Нестабильность власти	дБ	≤±0,02 (15 мин); ≤±0,05 (8 часов)							≤±0,5%; ≤±1,2%
Состояние поляризации	-	Естественная поляризация				Линейная поляризация
ПЕР	дБ	≤0,2				≥23 (10‑100 мВт)
Пигтейл волокна	-	Привет1060				ПМ980			ФК/АПК
Интерфейс связи	-	Сенсорный экран / DB9 «мама» (РС232)							Настольный
		Гнездо DB9 (RS232)							Модуль
Источник питания	-	110–240 В переменного тока, <30 Вт;							Настольный
		5 В постоянного тока, <24 Вт							Модуль
		255(Ш)×285(Д)×115(В) (10, 20, 30, 50, 100 мВт)							Настольный
Размеры	мм	255(Ш)×322(Д)×115(В) (500, 1000мВт)							Настольный
		150(Ш)×125(Д)×20(В) (10, 20, 30, 50, 100 мВт)							Модуль
		139(Ш)×206(Д)×27(В) (500, 1000мВт)							Модуль
Рабочая температура	℃	-5 ~ +55
Рабочая влажность	℃	0~70%

Особенности продукта

● Спектральный плоскостность; 

● Выход мощность не является обязательной и регулируемой;

● Высокая стабильность выходная мощность;

● Модуль/настольный двойные опции с мониторингом связи для легкой интеграции.

ПродуктПриложения

● Датчик волокна;

● Медицинская визуализация;

● Волоконно-оптическое устройство тестирование.

Продукт Подробности

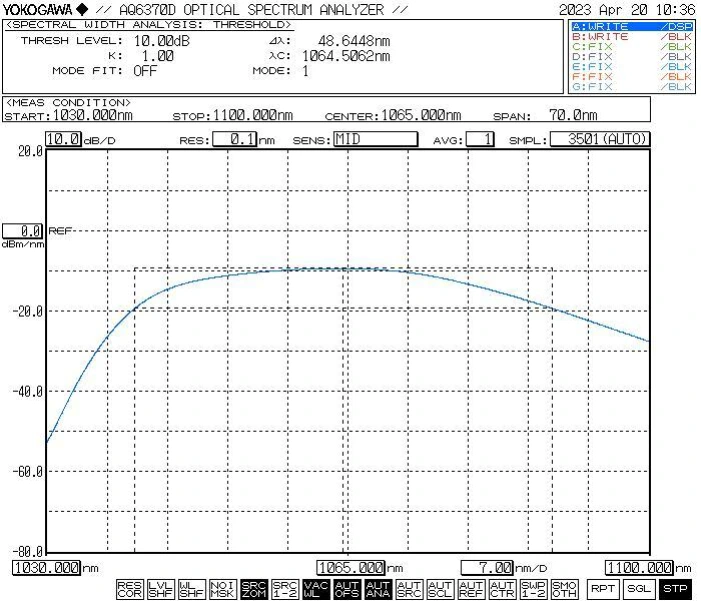

● Типичный спектр

1064nm ASE Broadband Light Source

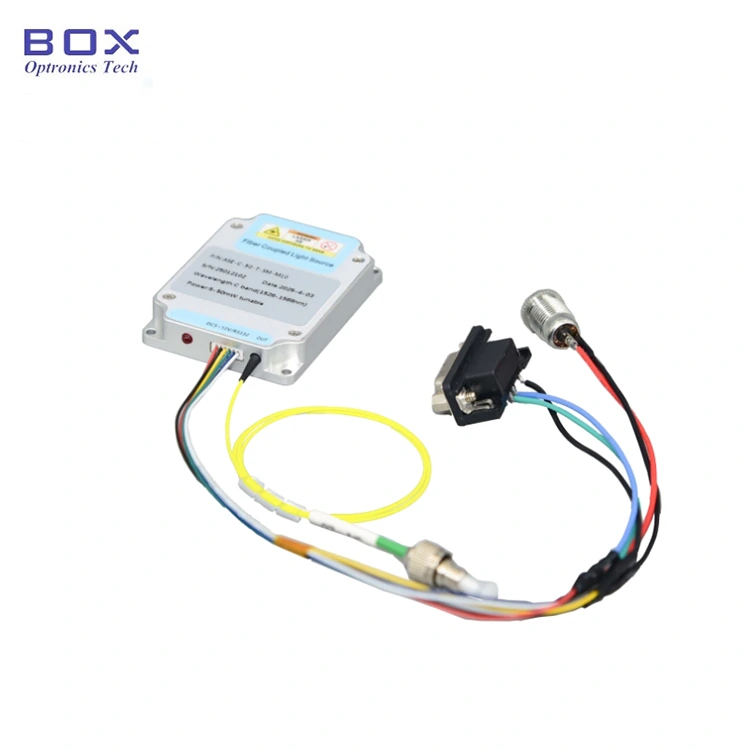

● Стандартные аксессуары

	Аксессуары	Количество
1	Источник света ASE (хост модуля)	1
2	USB-RS232 Кабель для передачи данных DB9	1
3	Адаптер питания (дополнительно)	1
4	Отчет об испытаниях продукта	1
5	Руководство по эксплуатации	1

1064nm ASE Broadband Light Source

Этапы работы

Шаг 1. Распаковка и сборка: пожалуйста. проверьте комплектность аксессуаров

перед сборкой.

Шаг 2. Подключение оптоволоконных перемычек: открыть. пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений или повреждений.

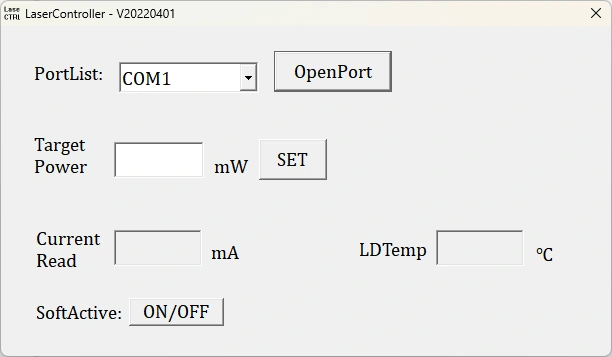

Шаг 3. Подключение адаптера питания и Последовательный кабель: подключите модуль источника света и адаптер питания; подключить модуль источника света и компьютер с помощью сигнального кабеля USB-RS232. (Примечание: Сначала на компьютере необходимо установить драйвер последовательного порта. Водитель может быть можно найти на компакт-диске или получить от компании Box Optronics.)

Setp4.Use: Откройте источник света. переключатель активации; Индикатор выхода источника света горит, и есть выходная оптическая мощность. В это время рабочий ток и значение оптической мощности — это параметры, установленные главным компьютером при последнем выключении. Они могут быть изменено и сохранено в программном обеспечении главного компьютера (только для версии модели с регулируемой мощностью).

Шаг 5. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

1064nm ASE Broadband Light Source

Заказ информация

Имя

Длина волны

Выходная мощность

Тип волокна

Регулируемая мощность

Измерение

АСЭ

-ХХХХ

-ХХ

-Т

-Х

ASE Источник света

1064:1064 нм

10 :10мВт

20:20мВт

30:30 мВт

50:50мВт

1 ч: 100 мВт

5ч:500мВт

1Т:1000мВт

СМ: Привет1060

ПМ:PM980

Т: регулируемый

М20 :Модуль

M27:Модуль

Б: настольный

например: ASE-1064-10-SM-T-M20

(Информация для заказа: Широкополосный источник света ASE 1064 нм, выходная мощность 10 мВт. мощность, регулируемая мощность, с оптоволокном SM Hi1060, пакет модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если есть некоторые в наличии, доставка будет быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● Не рекомендуется часто подключать и отключать оптоволоконный кабель. разъем на выходном конце. Это помогает избежать загрязнения пылью, которая может увеличить вносимые потери или вызвать возгорание торца разъема.

● При запуске сначала убедитесь, что выключатель питания и ключевой переключатель выключены, затем подключите питание. При выключении сначала выключите ключевой переключатель; после того, как индикатор состояния погаснет, отключите питание. Делай Не отключайте питание непосредственно во время работы источника света.

● Для моделей широкополосных источников света ASE с выходной мощностью менее мощностью более 200 мВт выходной оптоволоконный разъем можно подключить к другим одномодовым оптоволоконные устройства через съемный адаптер (волоконный фланец). Однако если торцевая грань Оптоволоконный разъем загрязнен, он очень восприимчив к ожогам когда лазер активирован, даже если мощность лазера очень мала. Следовательно, перед подключением оптоволоконного разъема необходимо использовать специализированное оптоволоконное соединение. чистящие средства для тщательной очистки торцевой поверхности. Дополнительно используйте оптоволокно инспектор торцевой поверхности тщательно осмотрит поверхность, убедившись, что она полностью очищен от пыли и загрязнений перед подключением через оптоволокно фланец. Во время чистки, проверки и подключения оптоволоконного разъема необходимо убедиться, что источник света находится в выключенном состоянии; под нет обстоятельства, если эти операции должны выполняться, когда источник света излучающий свет. После завершения использования и отсоединения разъема от других волоконно-оптических компонентов необходимо немедленно закрыть оптоволоконный разъем с защитным пылезащитным колпачком.

● Модели широкополосных источников света ASE с выходной мощностью 200 мВт или выше может иметь выходной пигтейл с разъемом FC/APC. Однако этот разъем предназначен исключительно для выходной мощности, инициируемой пользователем. мониторинга (путем подключения к измерителю оптической мощности) или для взаимодействия с Волоконный коллиматор с оконцовкой FC для направления излучения лазера в свободное пространство. Это Настоятельно рекомендуется не использовать фланцевый переходник для непосредственного соединения с этим разъем с выводами других волокон или устройств, принадлежащих пользователю; делаю это сопряжено со значительным риском повреждения как оптоволоконного разъема, так и сам блок усилителя. Если требуется соединение с другими волокнами, это необходимо. рекомендуется использовать сварку; Кроме того, убедитесь, что типы соединяемые волокна взаимно совместимы.

● Храните оборудование в сухом, защищенном от влаги помещении.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
