Многомодовый оптоволоконный источник высокой мощности накачки длиной волны 1064 нм

Оглавление

1. Введение Многомодовый оптоволоконный источник высокой мощности накачки длиной волны 1064 нм

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Стандартные аксессуары

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

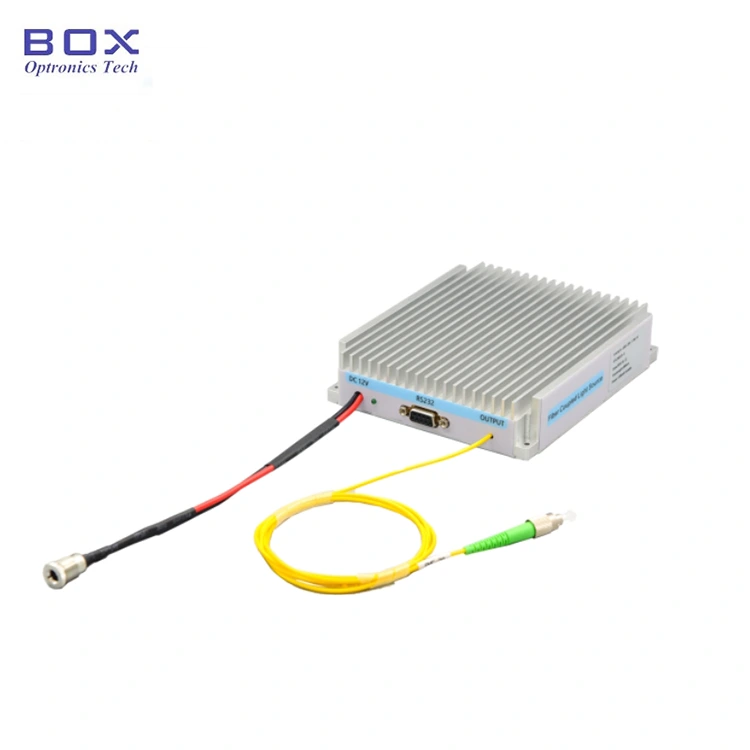

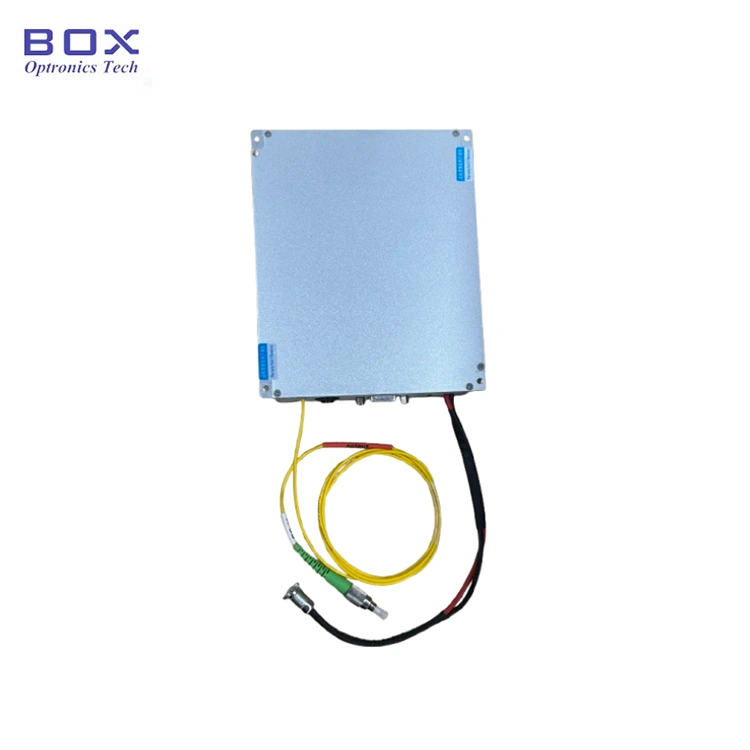

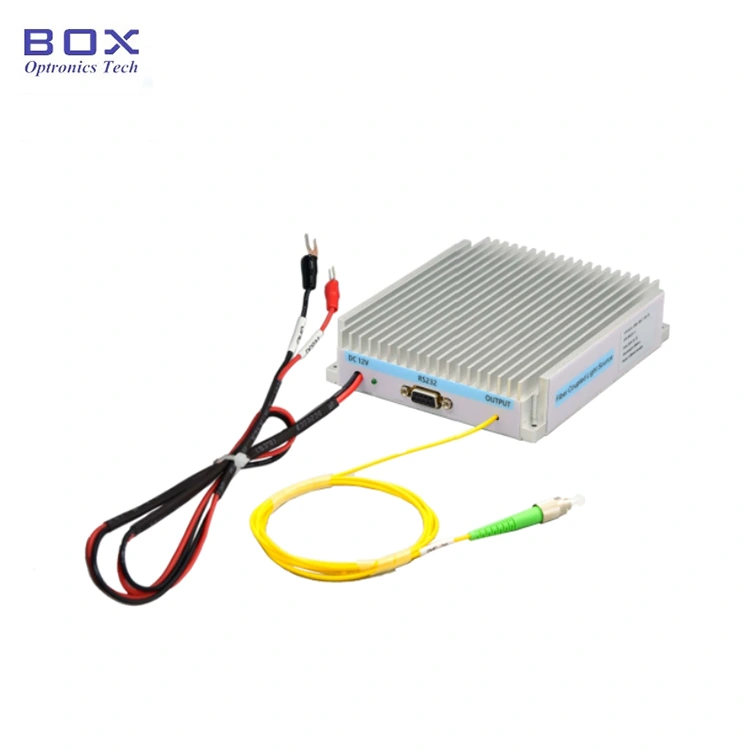

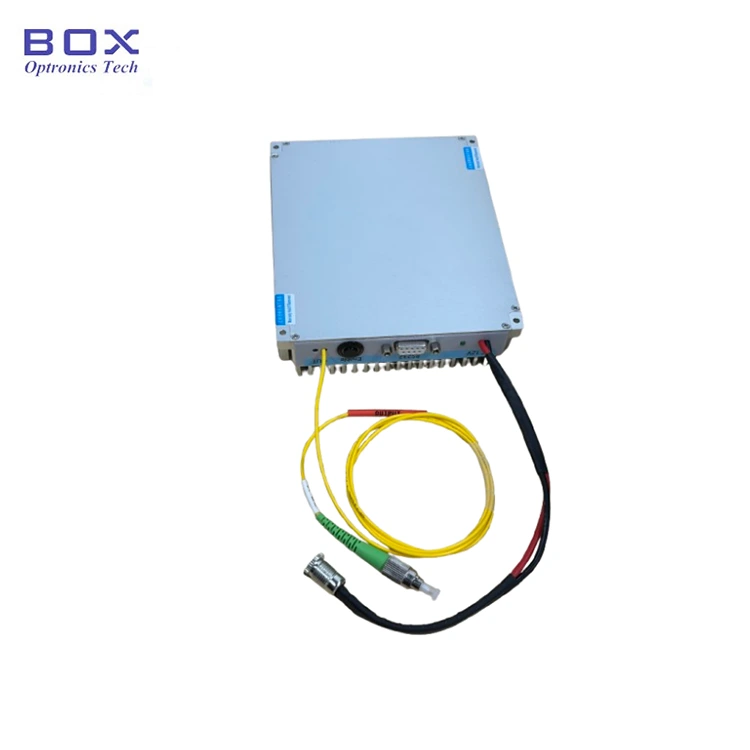

Мощный лазерный источник с длиной волны 1064 нм основан на высокопроизводительный полупроводниковый лазерный чип с оптоволоконным выходом 105/125 мкм, и схема управления постоянным током, предназначенная для обеспечения безопасности и стабильности. работа лазера. подходит для применения в волоконной лазерной накачке, биомедицина и так далее. При длительном использовании следует обратить внимание на тепловыделение лазерного источника.

Продукт Технические характеристики

Особенности продукта

● Высокая стабильность;

● Высокий выходная мощность;

● Пакет модулей с мониторинг связи для легкой интеграции;

● Предоставьте разъем FC/UPC или SMA905.

Применение продукта

● Волоконная лазерная накачка;

● Биомедицина;

● Лазерная обработка материалов.

Продукт Подробности

● Стандартные аксессуары

Операция Шаги

Шаг 1. Распаковка: Перед сборкой проверьте все ли аксессуары в комплекте, включая модуль источника насоса, данные USB кабель, адаптер питания, отчет об испытаниях и т. д.

Шаг 2. Источник питания: подключен к постоянному току. импульсный блок питания или регулируемый блок питания, соответствующий их мощности требования к поставкам. Используйте только оригинальный адаптер питания (12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания в комплекте в соответствии с местными стандартами напряжения.)

Шаг 3. Подключение выходного волокна: откройте пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений и повреждений.

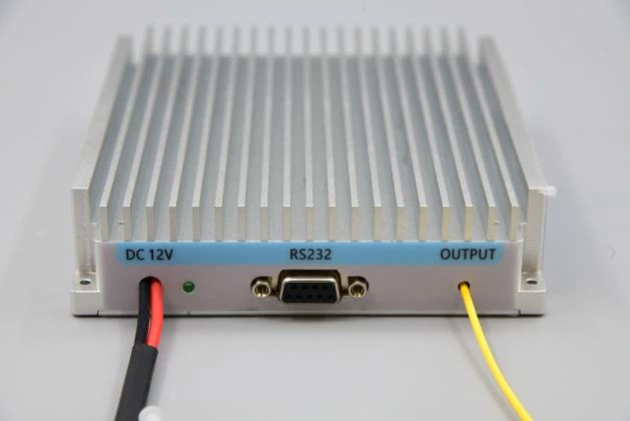

Setp4.Подключитесь к главному компьютеру: используйте Кабель для передачи данных USB-RS232 DB9 для подключения многомодового оптоволокна высокой мощности длиной 1064 нм. Источник насоса и компьютер; компьютер должен сначала установить выделенный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS232, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно установлены. связаны и общаются. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

Шаг 5. Программное обеспечение управления: Box Optronics предоставляет последовательную команду или программное обеспечение ПК для контролировать ток LD и температуру LD многомодового волокна 1064 нм Мощный насосный источник. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, увеличьте скорость привода. ток медленный при первом запуске. Не подавайте сразу полный ток.)

Шаг 6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Заказ информация

например: BFL-1064-20M1-FU-M

(Информация для заказа: Многомодовое оптоволоконное устройство высокой мощности с длиной волны 1064 нм, 20 Вт. выходная мощность, с волокном 105/125 мкм 0,22NA, разъемом FC/UPC, пакетом модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 15 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

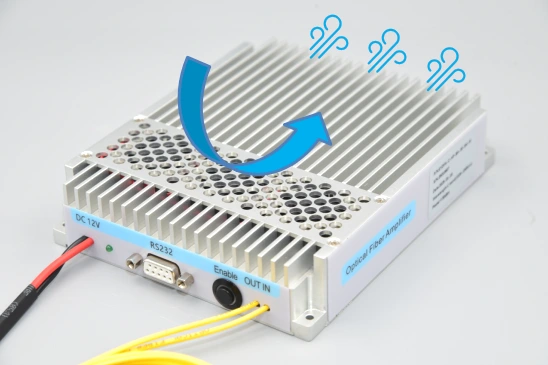

● При длительном использовании следует обращать внимание на температуру рассеивание лазерного источника. Лазерный источник должен быть закреплен на раковина и охлаждается вентилятором.

● Перед использованием источника лазера с оптоволоконным разъемом необходимо чтобы убедиться, что торцевая поверхность оптоволоконного разъема чистая, чтобы избежать перегорание вилки оптоволокна, на что не распространяется бесплатная гарантия.

● Убедитесь, что все находящиеся в этом районе носят соответствующие средства защиты от лазерного излучения. очки для защиты от излучения лазера. Предполагается что оператор знаком с опасностями, связанными с работой лазера, и правила техники безопасности при работе с лазером.

● Когда устройство используется, оно может излучать много ватт оптического излучения. радиация. Это представляет собой как угрозу безопасности глаз, так и потенциальный источник тепла. для воспламенения горючих материалов.

● Установите соответствующий ограничитель луча для улавливания оптического излучения от конец волокна. Убедитесь, что выходной сигнал направлен на соответствующий ограничитель луча или намеченную цель.

● Всегда увеличивайте ток, подаваемый на устройство, от нуля до желаемый уровень. Выполните эту процедуру в обратном порядке при выключении диода.

● Эксплуатация при мощностях и температурах, превышающих технические характеристики, будет ускоряют старение устройства и могут вывести его из строя.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
