Лазерный источник комбинационного рассеяния света с длиной волны 1457 нм

Оглавление

1. Введение Лазерный источник комбинационного рассеяния света с длиной волны 1457 нм

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Стандартные аксессуары

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

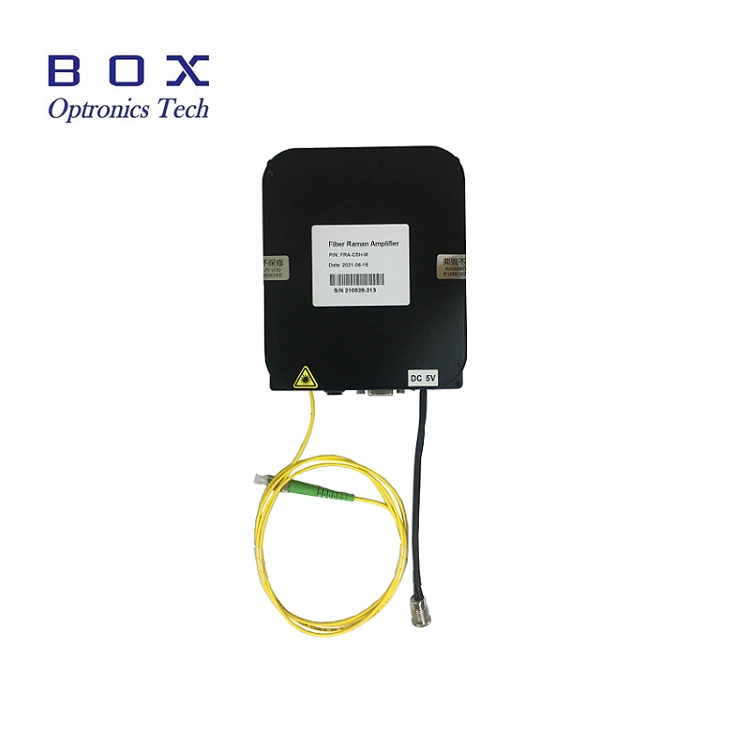

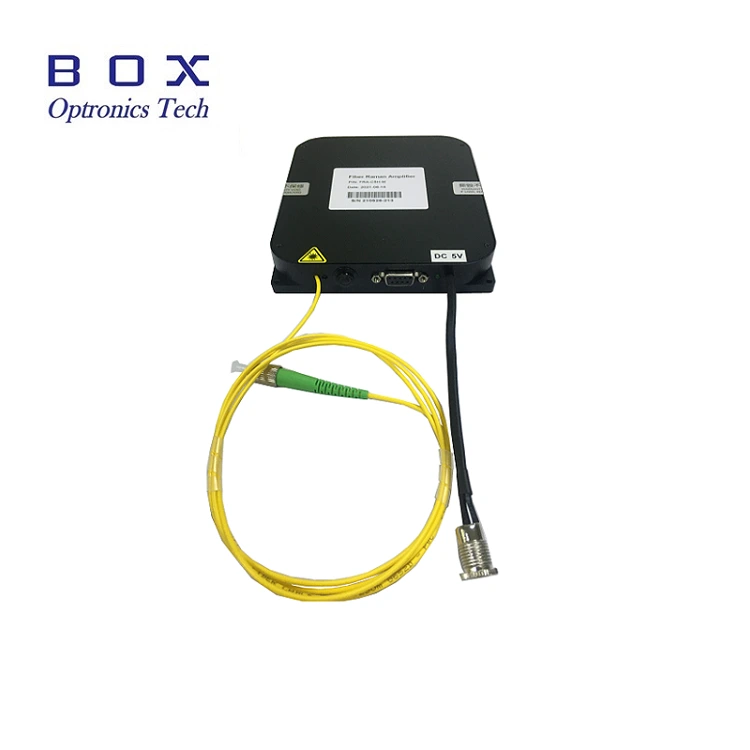

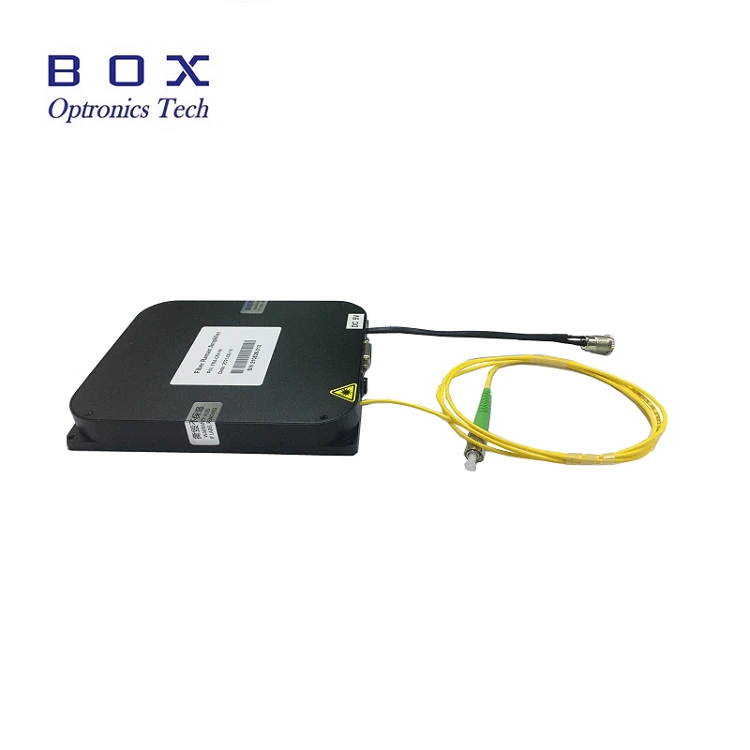

Это лазерный источник комбинационного рассеяния света с длиной волны 1457 нм и оптоволокном. Решетка Брэгга, разработанная для рамановского волоконного усилителя и волоконного усилителя, легированного эрбием, профессионально разработанная схема привода и контроль TEC для обеспечения безопасности работа лазера, стабильная выходная мощность и спектр. Это может быть предоставлено в настольном или модульном исполнении с интерфейсом связи RS-485 и программное обеспечение для мониторинга для системной интеграции. Высокая выходная мощность 400 мВт. Пожалуйста, используйте с номинальным напряжением, контролировать температуру и влажность, обеспечивать хорошее тепло рассеивание, избегайте выходной перегрузки и загрязнения.

Продукт Технические характеристики

Особенности продукта

● 400мВт Высокая выходная мощность;

● Мощность и спектральная стабильность;

● ДБ9 Женский разъем (RS485) для легкой интеграции.

 Применение продукта

● Рамановский оптоволоконный усилитель;

● ЭДФА Оптоволоконный усилитель Er-drop.

Продукт Подробности

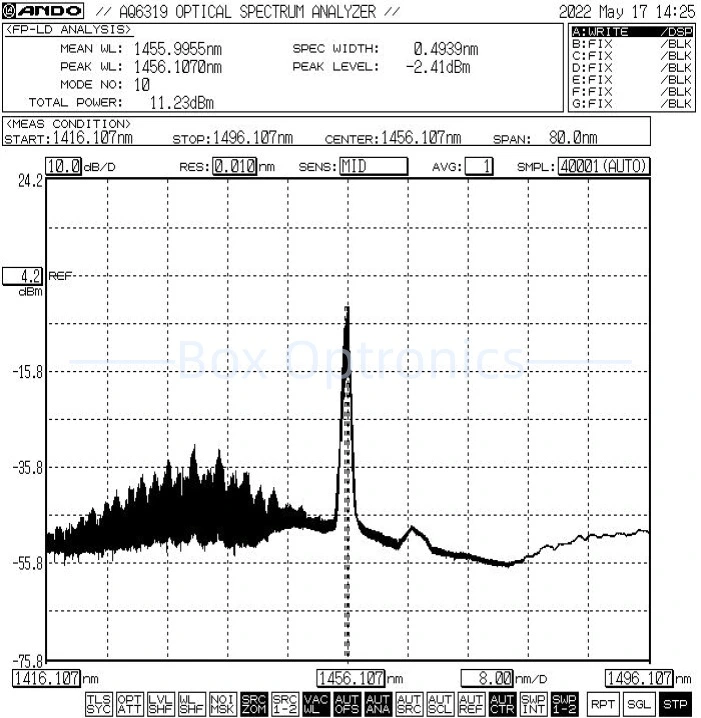

● Типичный спектр: 1457 нм, допуск +/-1.

● Стандартные аксессуары

Операция Шаги

Шаг 1. Распаковка: Перед сборкой проверьте все ли аксессуары в комплекте, включая модуль источника лазерной помпы, USB кабель для передачи данных, адаптер питания, отчет об испытаниях и т. д.

Шаг 2. Источник питания: подключен к постоянному току. импульсный блок питания или регулируемый блок питания, соответствующий их мощности требования к поставкам. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг 3. Подключение выходного волокна: откройте пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений и повреждений.

Setp4.Подключитесь к главному компьютеру: используйте кабель для передачи данных USB-RS485 DB9 для подключения лазерного источника комбинационного рассеяния света с длиной волны 1457 нм и компьютер; компьютер должен сначала установить специальный драйвер последовательного порта для Определите кабель передачи данных последовательного порта USB-RS485, в противном случае главный компьютер программное обеспечение и модуль источника света не могут быть правильно подключены и общался. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

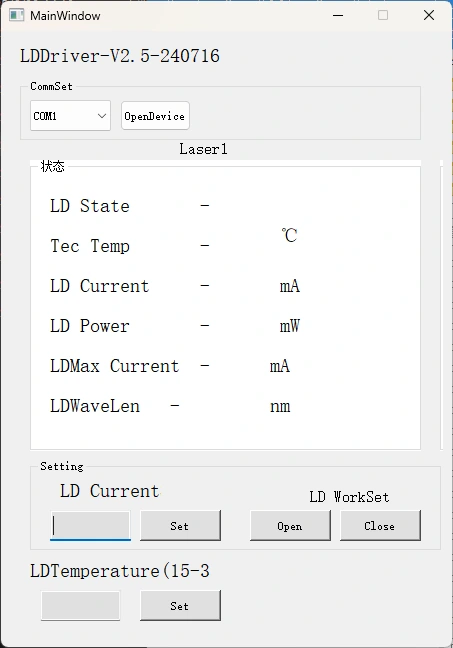

Шаг 5. Программное обеспечение управления: Box Optronics предоставляет последовательную команду или программное обеспечение ПК для контролировать ток ЛД и температуру ЛД рамановского лазера накачки с длиной волны 1457 нм Источник. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток возбуждения при первоначальная операция. Не подавайте сразу полный ток.)

Шаг 6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Заказ информация

например: BSLD-1457-4HSM-FA-M

(Информация для заказа: Лазерный источник комбинационного рассеяния света, длина волны 1457 нм, выходная мощность 400 мВт. мощность, с оптоволокном SMF-28e, разъемом FC/APC, комплектом модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если есть некоторые в наличии, доставка будет быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● Не рекомендуется часто вставлять или извлекать оптоволоконный кабель. разъемы как на входном, так и на выходном конце, чтобы предотвратить попадание пыли загрязнения, что может привести к увеличению вносимых потерь или возгоранию Торцевые поверхности оптоволоконного разъема.

● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

● Если выходное волокно необходимо подключить к другому волокну, это рекомендуется использовать сварочный аппарат.

● Примите меры предосторожности против влаги, пыли и коррозии; магазин в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
