Лазерный диод накачки с TEC-охлаждением, 980 нм

Оглавление

1. Представление лазерного диода накачки с TEC-охлаждением, длина волны 980 нм.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Пример упаковки

6. Информация для заказа

7. Технический паспорт и тестовый лист.

8. Условия предложения и оплаты

9. Время выполнения заказа

10. Примечания по эксплуатации

11. Гарантия качества и послепродажное обслуживание.

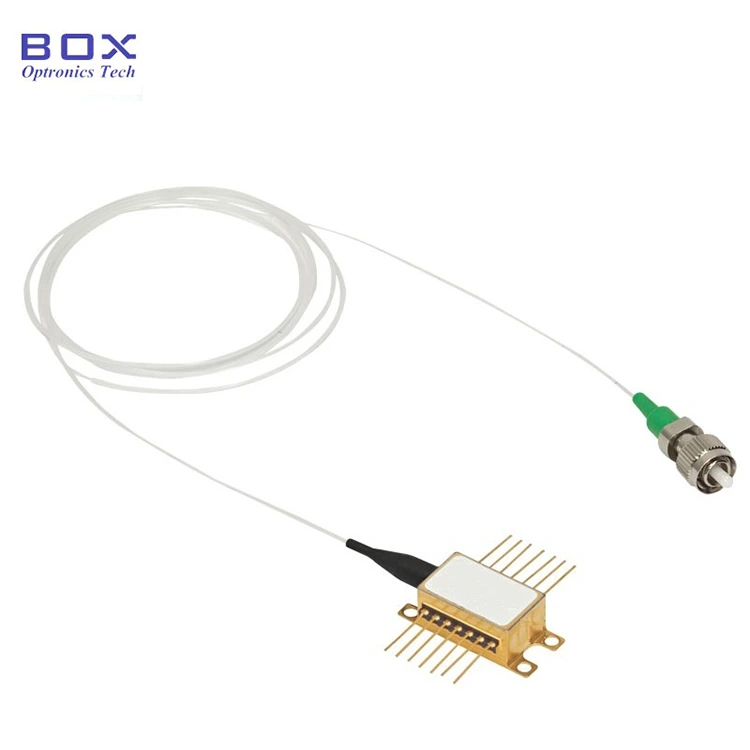

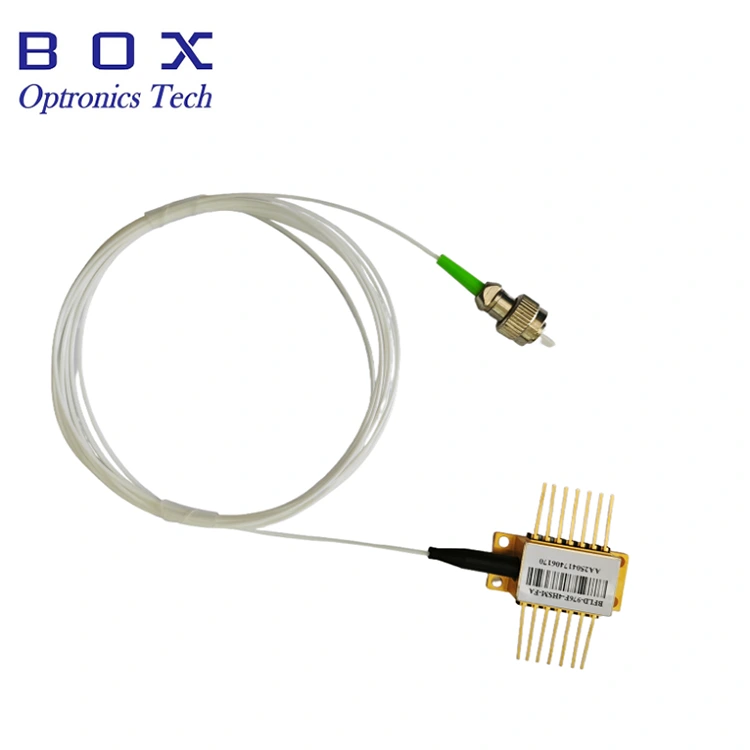

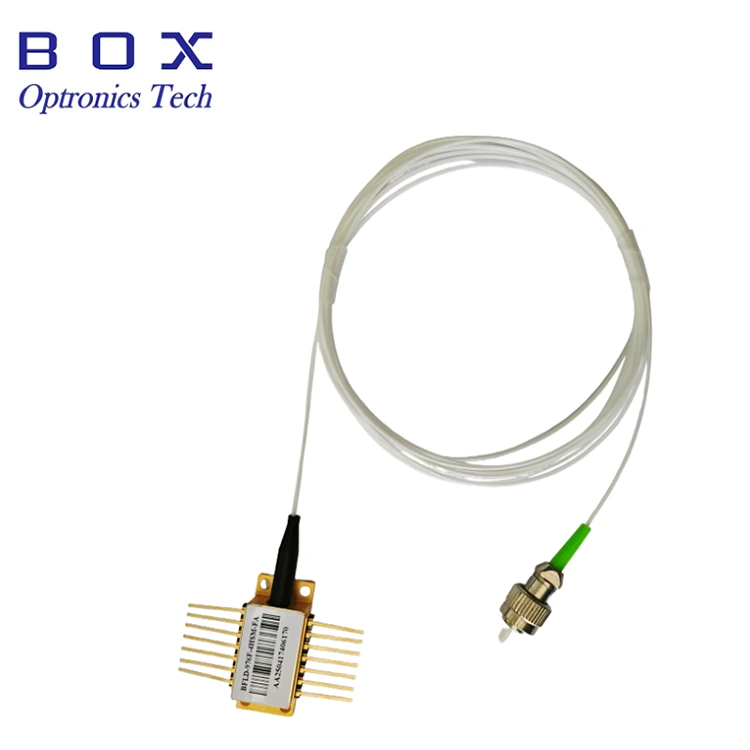

Введение продукта

Лазерный диод накачки с TEC-охлаждением, длина волны 980 нм — это высокопроизводительный оптоэлектронный компонент для оптической связи, волоконных усилителей и лазерной накачки. Встроенное охлаждение TEC обеспечивает стабильную производительность. Центральные длины волн составляют 974 или 976 нм (опция). 14-контактный корпус «бабочка». Выходная мощность 200 мВт/400 мВт/600 мВт. С косичками из волокна SM или волокна PM. Гарантия 12 месяцев. Данное устройство чувствительно к статическому электричеству. Необходимо строго соблюдать меры антистатической защиты устройства.

Технические характеристики продукта

Особенности продукта

Рабочая мощность без перегибов до 600 мВт.

Волокно SM и волокно PM являются дополнительными.

Стабилизация волоконной брэгговской решетки.

Встроенный охладитель TEC, термистор и контрольный диод.

Применение продукта

Накачка волоконного усилителя.

Зондирование и измерение.

Трансляция кабельного телевидения.

DWDM-системы.

Фемтосекундные системы.

Подробная информация о продукте

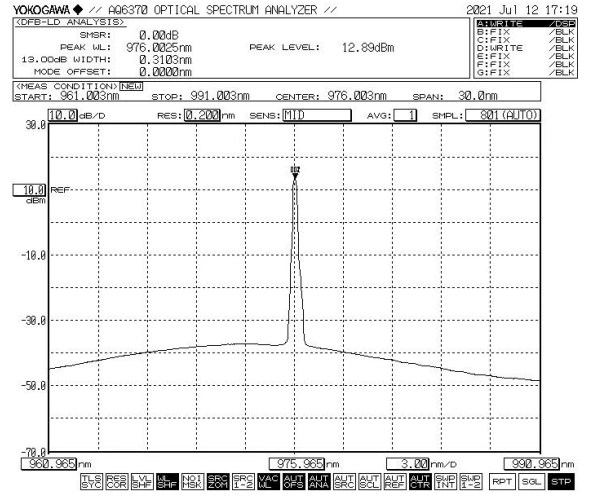

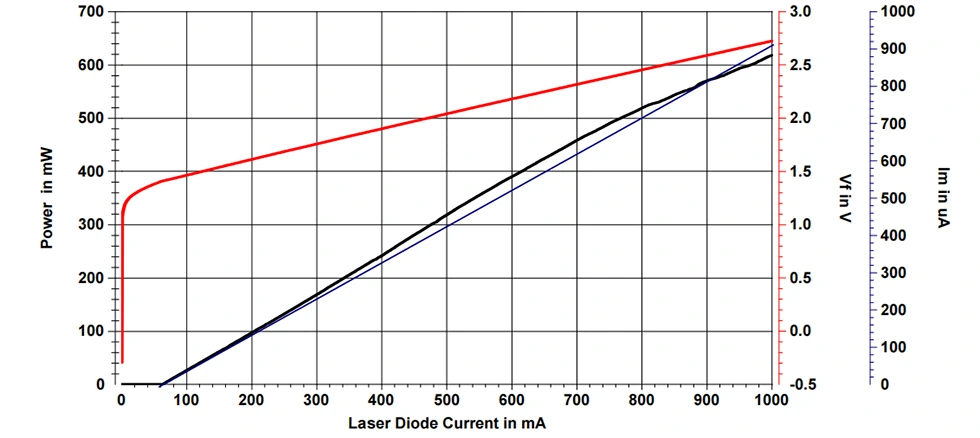

Типичный спектр и PIV: 976 нм, допуск WL +/- 1 нм, 600 мВт

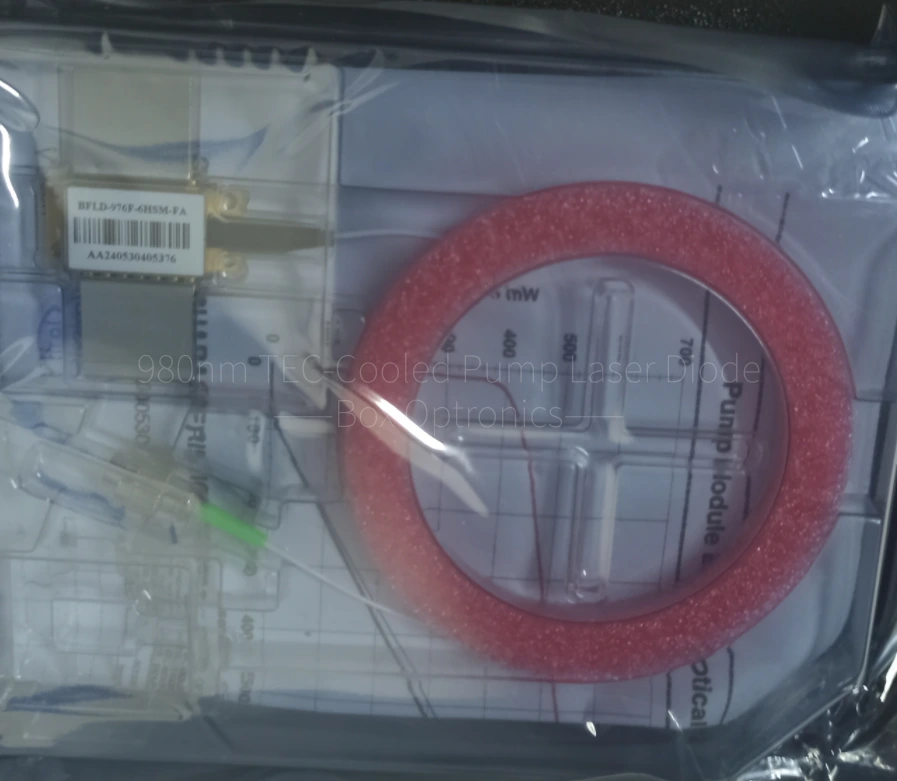

Пример упаковки

* Автономное устройство; нет встроенного драйвера (внешний драйвер опционален).

Информация для заказа

например: BFLD-976F-6HSM-N0

(Информация для заказа: лазерный диод накачки с TEC-охлаждением, 980 нм, корпус «бабочка», 976 нм, с ВБР, выходная мощность 600 мВт, волокно SM, без разъема, голое волокно).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплаты

Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

При работе это устройство излучает лазерный луч высокой интенсивности; не смотрите прямо на торец волокна, так как это может привести к травме глаз.

Это устройство чувствительно к электростатическому заряду; поэтому при упаковке, транспортировке и использовании требуется строгое соблюдение мер антистатической защиты. Кроме того, необходимо принять меры предосторожности для предотвращения скачков напряжения в сети, поскольку несоблюдение этих мер может привести к необратимому повреждению устройства (например, обеспечьте правильное заземление оборудования и наденьте антистатический браслет).

Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте и не тяните за втулку, расположенную в задней части корпуса устройства. Для устройств, оснащенных разъемами, убедитесь, что во время установки или снятия и устройство, и оптоволоконный разъем поднимаются одновременно.

Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особое внимание необходимо обратить на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

Прежде чем подавать питание на все компоненты, сначала активируйте кулер, а затем переходите к постепенному включению питания, чтобы предотвратить перегрев и перегрузку чипа.

Гарантия качества и послепродажное обслуживание

Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами с качеством продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.

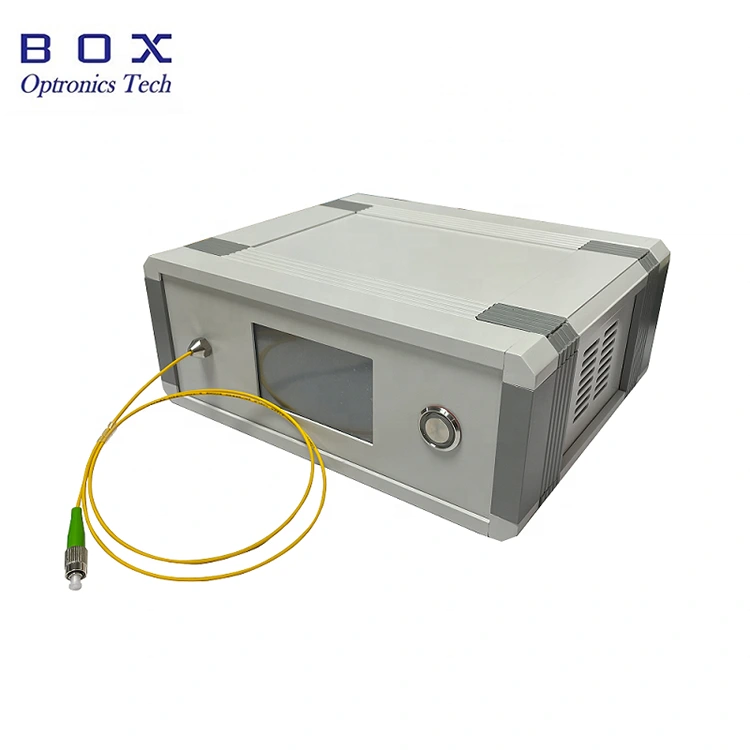

Доступен в настольном исполнении с сенсорным дисплеем; излучает свет сразу после включения питания.
