Модуль диодного лазера накачки 980 нм со встроенными цепями управления

Оглавление

1. Введение Модуль диодного лазера накачки 980 нм со встроенными цепями управления

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Стандартные аксессуары

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

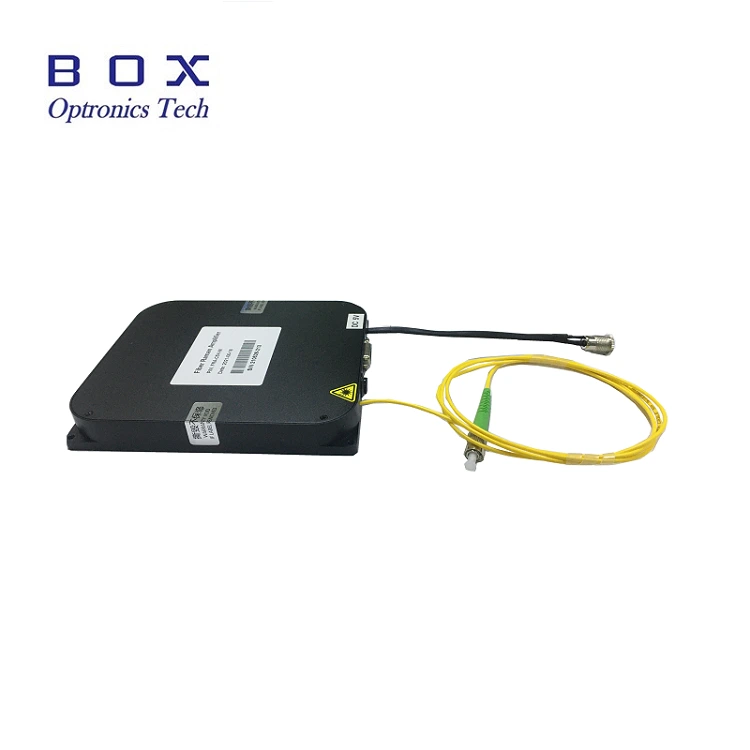

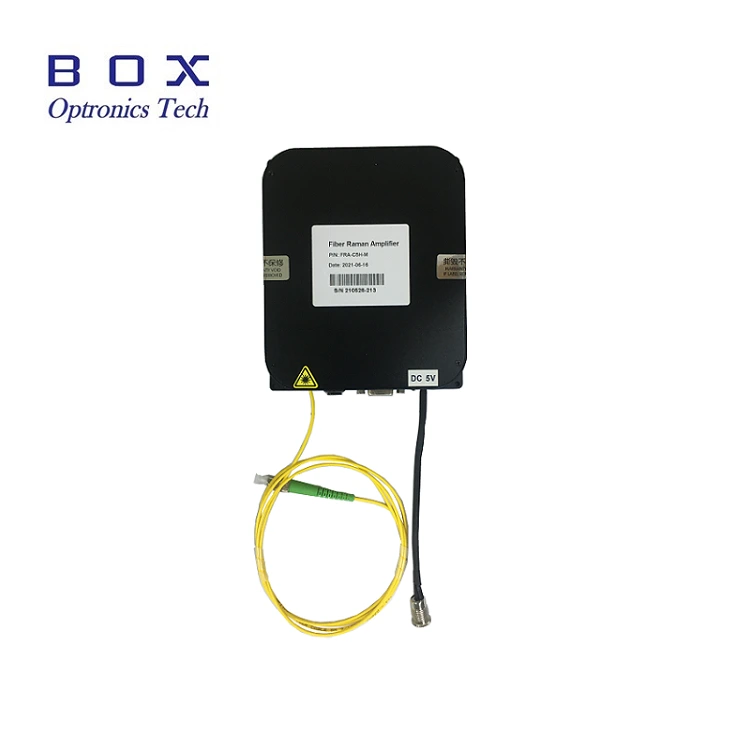

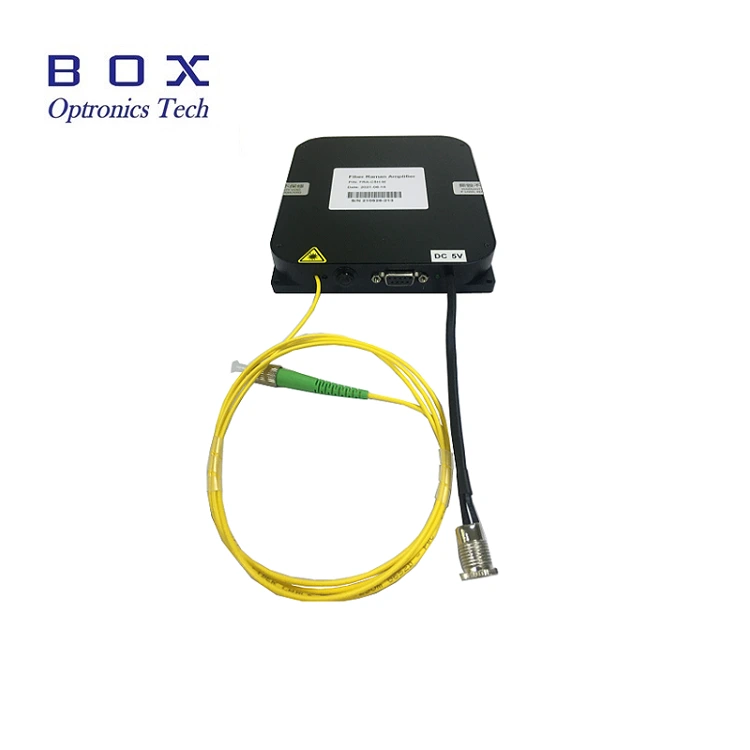

Введение продукта

Модуль диодного лазера накачки 980 нм со встроенным приводом Схемы специально разработаны для оптической связи, усиления волокна, и исследования нелинейной оптики. Он объединяет лазерный чип, схему привода, Блок защиты контроля температуры и структура вывода волокна в одном, без Требуется внешний диск, подключи и работай. Доступны 200 МВт/ 400 МВт/ 600 МВт. СМ волокно и волокно PM не являются обязательными. Гарантия 1 год. При использовании лазерного источника модуль в течение длительного времени, обязательно учитывайте тепловыделение. Поместите модуль на радиаторе.

Продукт Технические характеристики

Особенности продукта

● Встроенные интегрированные схемы привода, без внешних требуется плата драйвера.

● Компактный и небольшой размер, подходит для интеграции и простота установки.

● Мощность и спектральная стабильность.

● Интерфейс связи совместим.

Применение продукта

● Источник накачки для волоконных усилителей (EDFA).

● Лазерное сенсорное оборудование.

● Передача оптоволоконной связи системы.

● Биологическое обнаружение.

Подробная информация о продукте

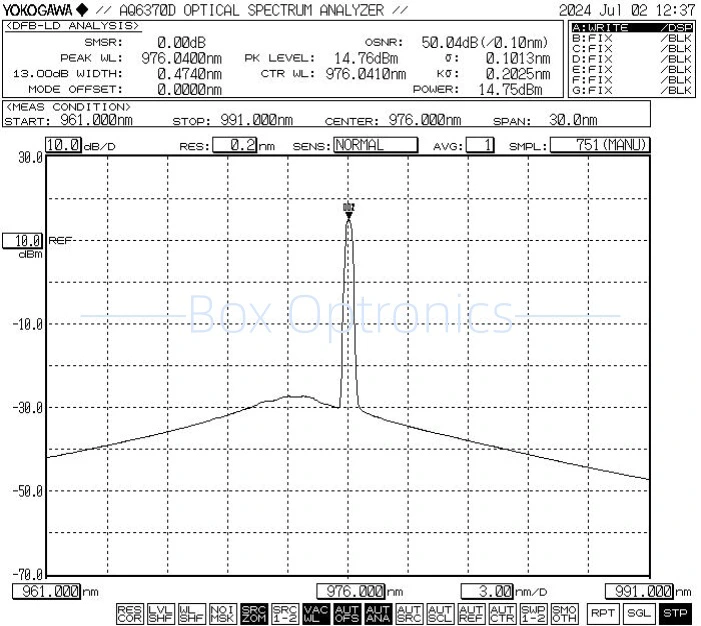

● Типичный спектр: 976 нм.

● Стандартные аксессуары

Этапы работы

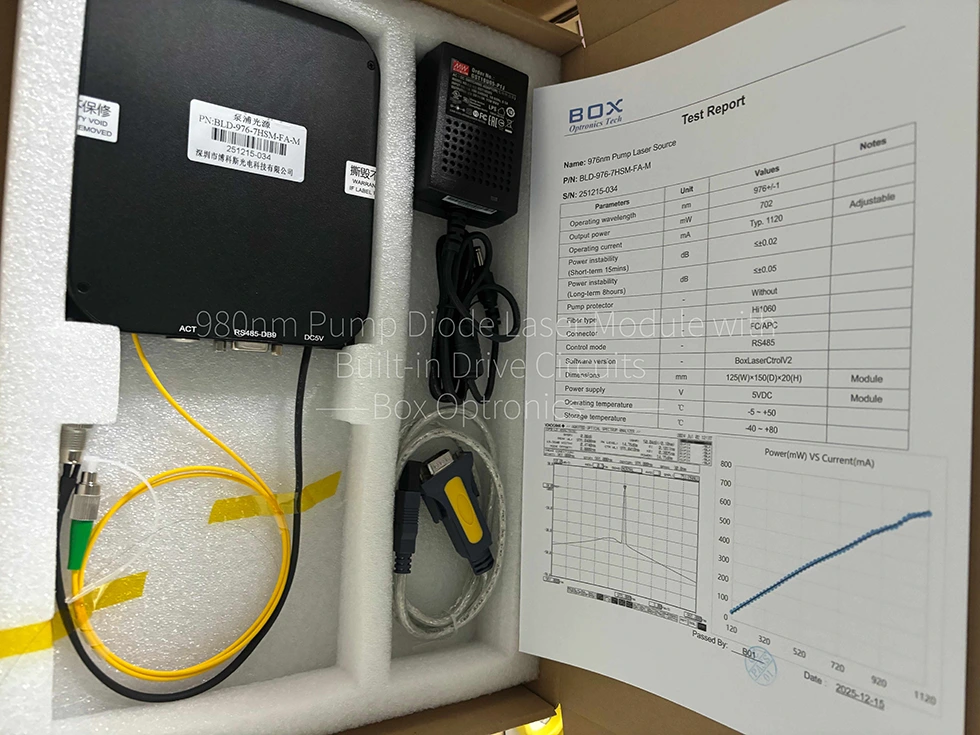

Шаг 1. Распаковка: Перед сборкой проверьте все ли аксессуары в комплекте, включая модуль источника лазерного насоса, USB кабель для передачи данных, адаптер питания, отчет об испытаниях и т. д.

Шаг 2. Источник питания: подключен к постоянному току. импульсный блок питания или регулируемый блок питания, соответствующий их мощности требования к поставкам. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг 3. Подключение выходного волокна: откройте пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений и повреждений.

Setp4.Подключитесь к главному компьютеру: используйте Кабель передачи данных USB-RS485 DB9 для подключения модуля диодного лазера накачки 980 нм к Встроенные схемы привода и компьютер; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и переданы. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

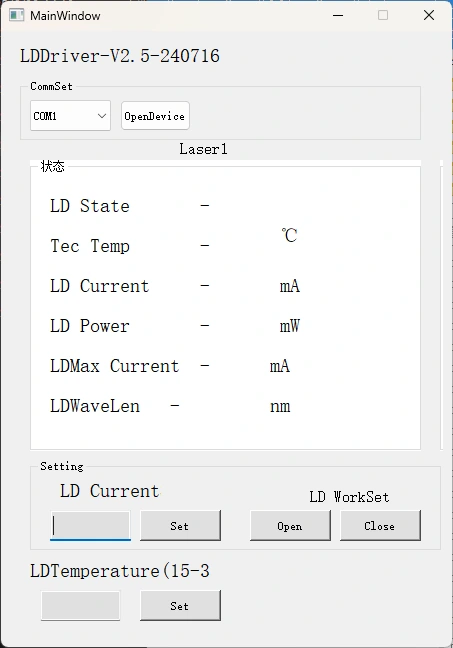

Шаг 5. Программное обеспечение управления: Box Optronics предоставляет последовательную команду или программное обеспечение ПК для контролировать ток ЛД и температуру ЛД модуля диодного лазера накачки 980 нм со встроенными цепями привода. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, увеличьте скорость привода. ток медленный при первом запуске. Не подавайте сразу полный ток.)

Шаг 6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Информация для заказа

например: BLD-976-6HSM-FA-MP1

(Информация для заказа: Модуль диодного лазера накачки 980 нм со встроенным Цепи управления, 976 нм, выходная мощность 600 мВт, оптоволокно SM Hi1060, FC/APC разъем, защита от отраженного света 1064 нм, пакет модулей).

* Оснащен защитой насоса, затухание выходной мощности составляет 10–15%.

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

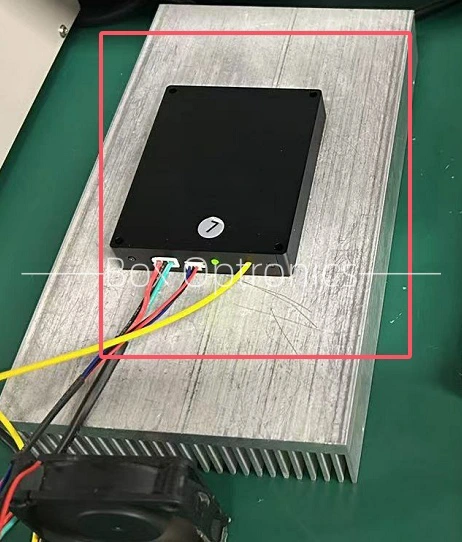

● При использовании модуля источника света в течение длительного времени обязательно Учитывайте рассеивание тепла и вентиляцию, устанавливая модуль на раковина.

● При запуске сначала убедитесь, что выключатель питания и ключевой переключатель находится в положении «выключено», затем подключите источник питания. При выключении сначала выключите ключ зажигания; подождите, пока индикатор свет погас перед отключением источника питания. Никогда напрямую отключайте питание во время работы оборудования.

● Избегайте частого подключения/отключения оптоволоконных разъемов во избежание Накопление пыли и повреждение торцевой поверхности.

● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Закройте неиспользуемые разъемы пылезащитными колпачками.

● Храните оборудование в сухом, защищенном от влаги помещении.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.

*теплоотдача для длительного использования
