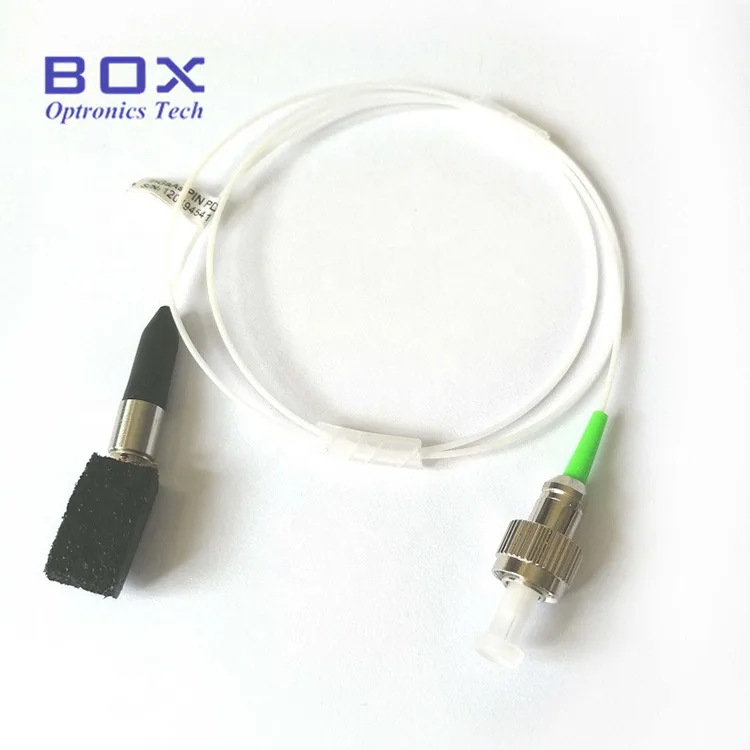

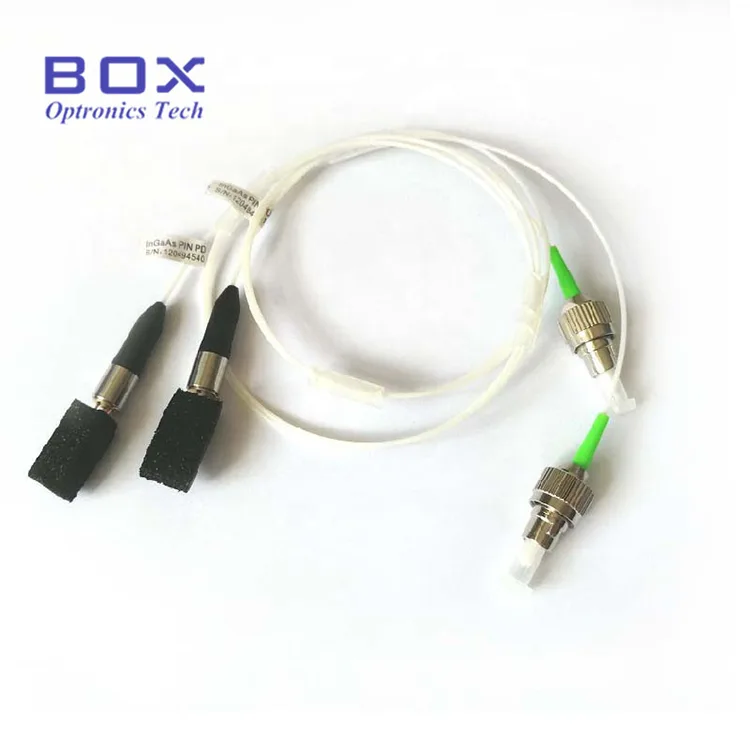

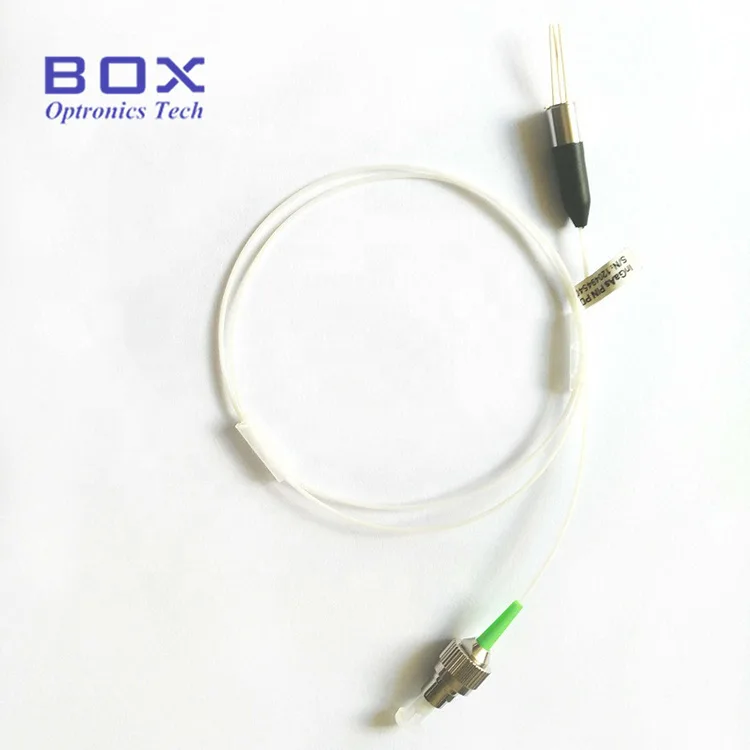

Коаксиальный лазерный диод FP Pigtail

Коаксиальные лазерные диоды FP компании Box Optronics доступны с различными длинами волн в диапазоне от 450 нм, 520 нм, 650 нм, 660 нм, 785 нм, 850 нм и 980 нм. Эти непрерывные лазерные диоды, разработанные для оптоволоконных систем, оптических измерений, лабораторных экспериментов, биомедицинских приборов и спектроскопии, обеспечивают стабильный выходной сигнал, низкий уровень шума и длительный срок службы. Мы поддерживаем оптовые закупки и консультации по образцам.

Отправить запрос

Описание продукта

Введение продукта: коаксиальный лазерный диод с косичкой FP

Этот коаксиальный лазерный диод FP представляет собой одномодовый лазерный диод Фабри-Перо. Доступны длины волн 450, 520, 650, 660, 785, 850 и 980 нм, а выходная мощность составляет 5 мВт или 10 мВт. Разъем FC/APC или SC/APC. Высокая надежность и длительный срок службы. Стандарт испытаний надежности Telcordia GR-468. Эти многоволновые лазерные диоды FP обеспечивают гибкие, надежные и высокопроизводительные решения для различных приложений видимого и ближнего инфракрасного диапазона.

Технические характеристики продукта - Коаксиальный лазерный диод с косым хвостом FP

Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	440	450	460	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 65 мА	10	20	-	мВт
Пороговый ток	ИТХ	CW	-	22	40	мА
Рабочее напряжение	ВФ	CW	-	5.1	6.0	V
Рабочий ток	ЕСЛИ	CW	-	70	90	мА
Тип волокна	-	-	460 л.с.
Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	510	520	530	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 65 мА	5.0	-	-	мВт
Пороговый ток	ИТХ	CW	-	22	40	мА
Рабочее напряжение	ВФ	CW	-	5.8	6.5	V
Рабочий ток	ЕСЛИ	CW	-	60	80	мА
Тип волокна	-	-	460 л.с.
Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	640	650	660	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 65 мА	-	5	-	мВт
Пороговый ток	ИТХ	CW	-	55	-	мА
Рабочее напряжение	ВФ	CW	-	2.1	2.5	V
Рабочий ток	ЕСЛИ	CW	-	-	105	мА
Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	652	660	670	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 70 мА	10	-	-	мВт
Пороговый ток	ИТХ	CW	-	40	90	мА
Рабочее напряжение	ВФ	CW	-	2.4	3.0	V
Рабочий ток	ЕСЛИ	CW	-	70	120	мА
Тип волокна	-	-	630 л.с.
Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	780	790	800	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 70 мА	10	-	--	мВт
Пороговый ток	ИТХ	CW	-	30	45	мА
Рабочее напряжение	ВФ	CW	-	1.9	2.2	V
Рабочий ток	ЕСЛИ	CW	-	70	120	мА
Эффективность уклона	ЮВ	CW	1	1.1	1.2	В/А
Монитор ПД	Я	-	-	0.2	0.2	мА
Тип волокна	-	-	780 л.с.
Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	840	850	860	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 60 мА	10	-	-	мВт
Пороговый ток	ИТХ	CW	-	16	20	мА
Рабочее напряжение	ВФ	CW	-	2.1	2.3	V
Рабочий ток	ЕСЛИ	CW	-	45	60	мА
Эффективность уклона	ЮВ	CW	-	0.95	-	В/А
Монитор ПД	Я	-	0.05	0.13	0.5	мА
Тип волокна	-	-	780 л.с.
Параметр	Символ	Условия испытания	Мин	Введите	Макс	Единица
Центральная длина волны	λС	ПОП = ПФ	965	980	990	нм
Оптическая выходная мощность	ПФ	ЕСЛИ = 60 мА	5	-	-	мВт
Пороговый ток	ИТХ	CW	-	12	20	мА
Рабочее напряжение	ВФ	CW	-	1.55	2.0	V
Рабочий ток	ЕСЛИ	CW	-	30	50	мА
Эффективность уклона	ЮВ	CW	0.64	0.8	-	В/А
Монитор ПД	Я	-	0.08	0.3	0.5	мА
Тип волокна	-	-	Привет1060

Характеристики продукта - Коаксиальный лазерный диод с косичкой FP

● Одномодовый лазерный диод Фабри-Перо (FP);

● Варианты длины волны: 450–980 нм;

● Выход по коаксиальному кабелю, режим CW;

● Высокая надежность, длительный срок службы;

● Стандарт испытаний надежности Telcordia GR-468.

Применение продукта - Коаксиальный лазерный диод с косичкой FP

● Индикация;

● Световая ручка;

● Принтеры;

● Лабораторный и биомедицинский лазер;

● Оптическое распознавание.

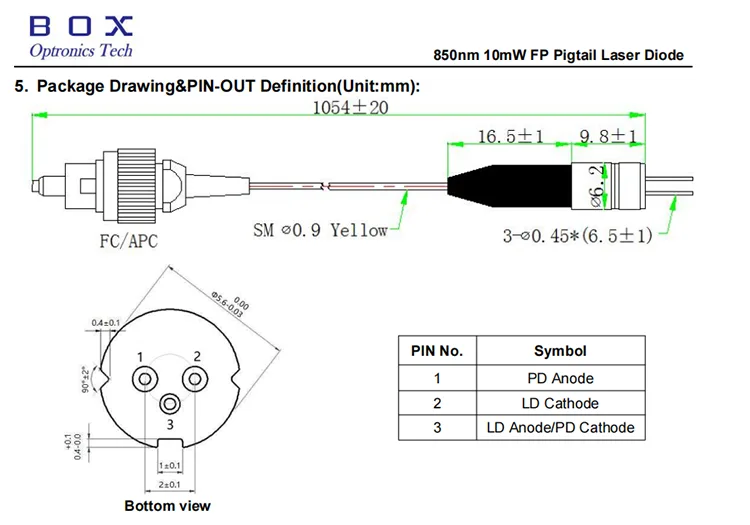

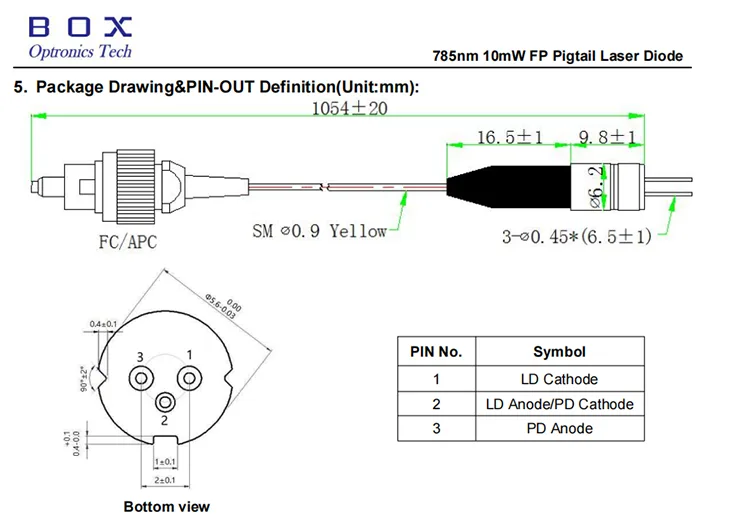

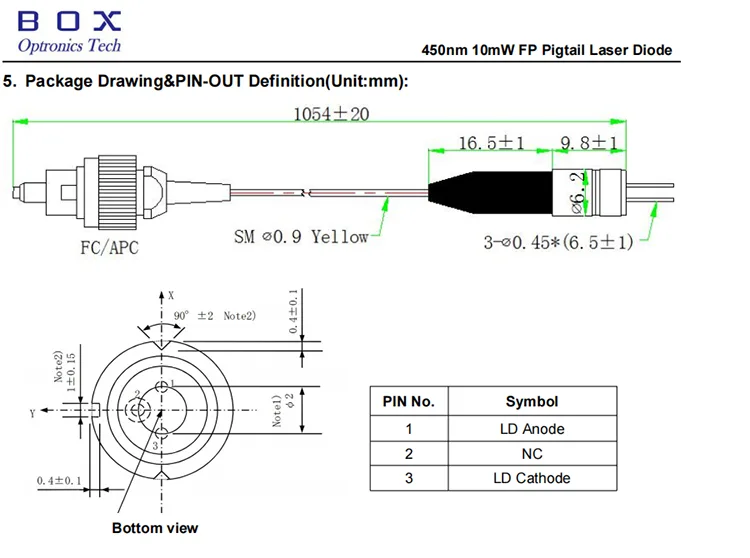

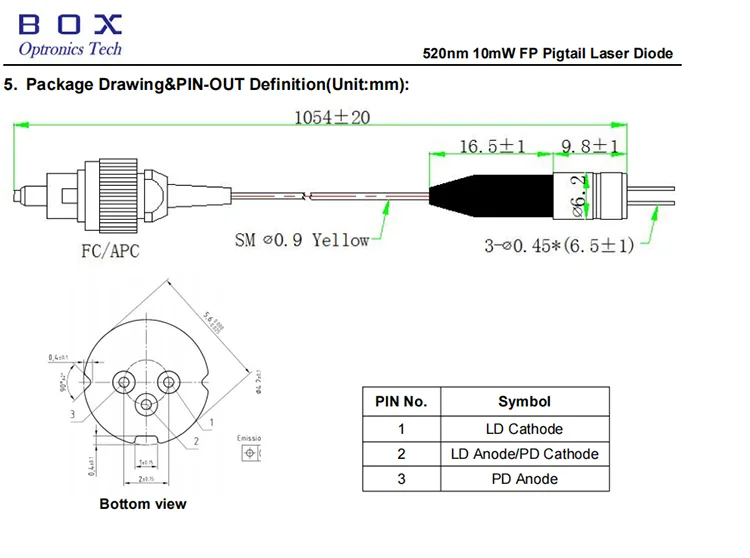

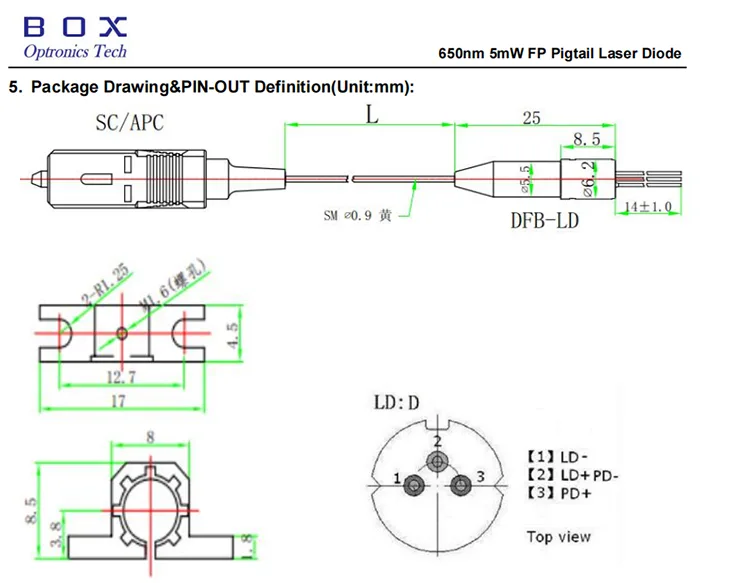

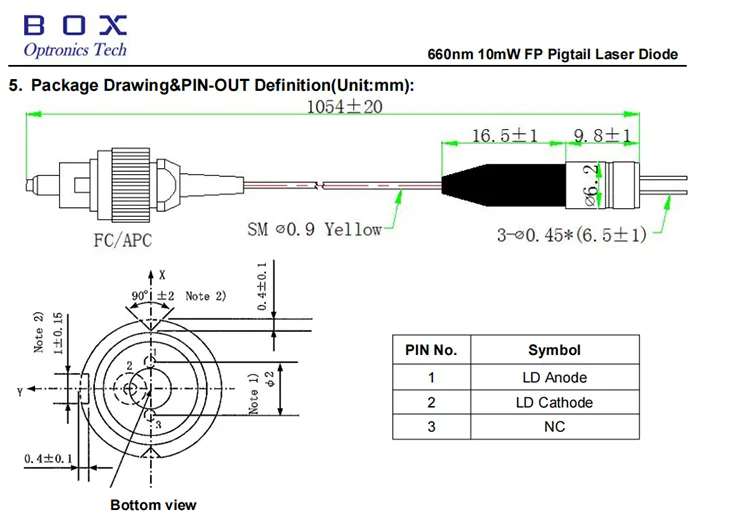

Чертеж упаковки и определение PIN-OUT (единица измерения: мм) -Коаксиальный лазерный диод с косичкой-FP

Информация для заказа: коаксиальный лазерный диод FP Pigtail

БЛД	-Х	ХХ	ХХ	X	-ХХ
ЛД	Тип чипа	Длина волны	Выходная мощность	PIN-ВЫХОД	Разъем
Лазерный диод	Ф: ФП	450: 450 нм 520: 520 нм	10: 10 мВт Другой	F: Тип F	FA: FC/APC
		650: 650 нм	02: 2мВт 05: 5мВт Другой	Д: Тип Д	ФА: ФК/АПК СА: СК/АПК Другой
		660: 660 нм 785: 785 нм 850: 850 нм	10: 10 мВт Другой	Д: Тип Д	ФА: ФК/АПК
		980: 980 нм	5: 5 мВт Другой	Д: Тип Д	ФА: ФК/АПК

например: BLD-F78510D-FA

(Информация для заказа: коаксиальный лазерный диод FP, 785 нм, 10 мВт, распиновка типа D, с разъемом FC/APC).

Техническое описание-FP Коаксиальный лазерный диод с косичками

Технический паспорт1

Техническое описание2

Техническое описание3

Технический паспорт4

Техническое описание5

Технический паспорт6

Даташит7

Условия предложения и оплаты-Коаксиальный лазерный диод FP Pigtail

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

(3) Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения заказа - Коаксиальный лазерный диод с косичкой FP

Производство: около 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика: 3-5 рабочих дней.

Гарантия качества и послепродажное обслуживание - Коаксиальный лазерный диод с косым хвостом FP

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
