Лазерный диод-бабочка 785 нм FP

Оглавление

1. Введение 785 нм Лазерный диод-бабочка FP

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

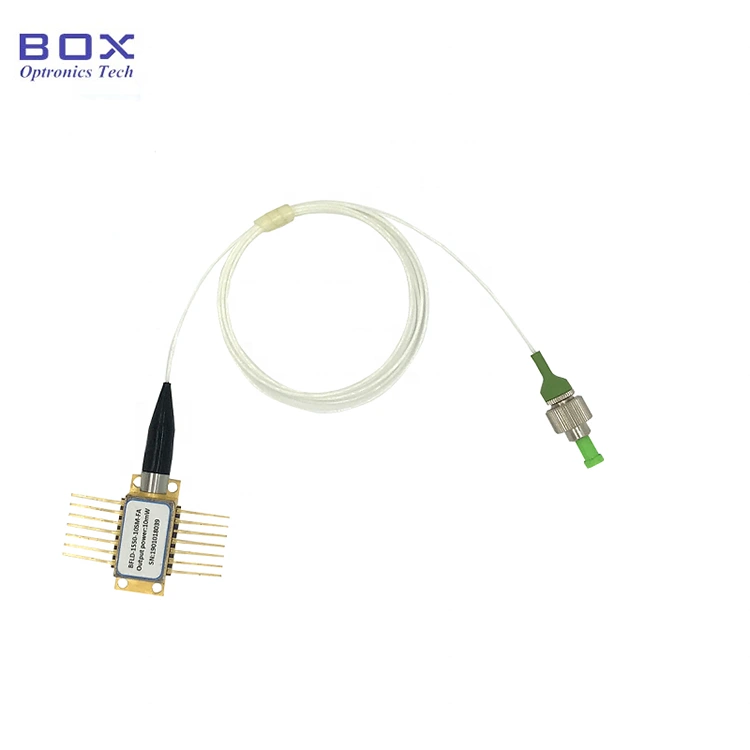

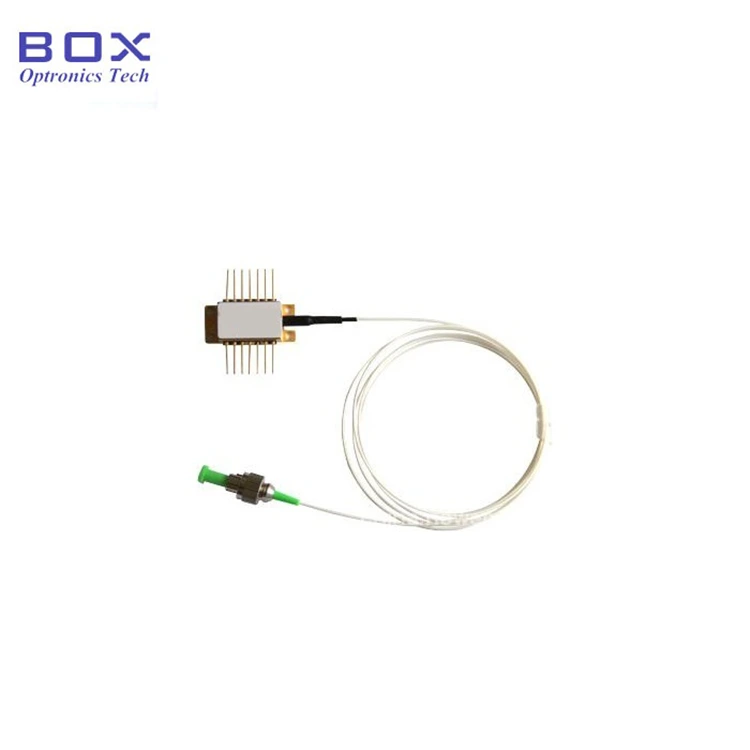

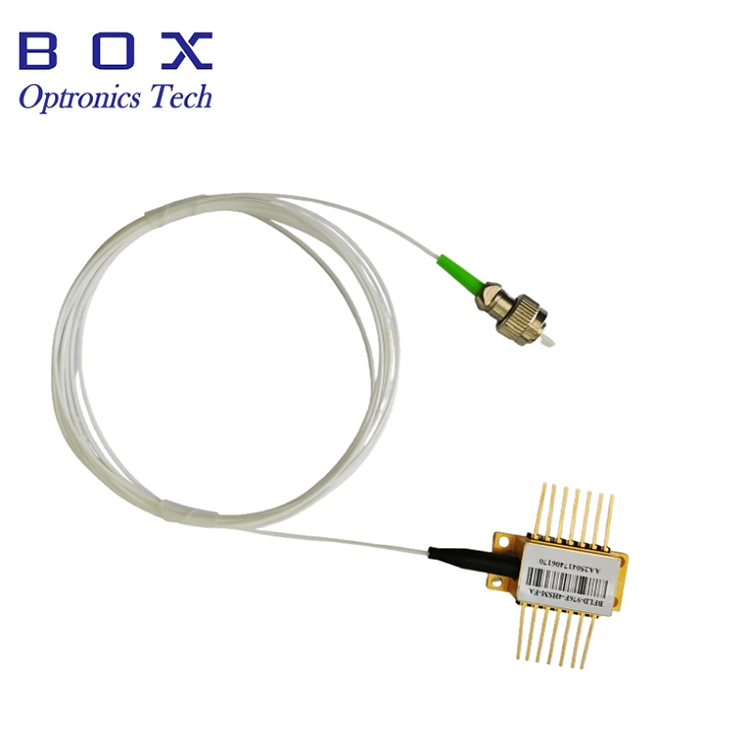

Это лазерный диод типа «бабочка» FP с длиной волны 785 нм, оснащенный выходная мощность до 30 мВт. Тип волокна может быть SM785-HP или PM780-HP и включает в себя термоэлектрический преобразователь, фотодиод монитора и термистор. Защитная трубка толщиной 900 мкм и разъем FC/APC являются дополнительными. Если штифты требуют пайка, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Модульный/настольный пакет со схемой драйвера, Доступна выходная мощность 50 мВт.

Продукт Технические характеристики

Особенности продукта

● SM785-HP или волокно PM780-HP;

● Включение выходной мощности до 30мВт;

● 14-контактный Пакет BTF с TEC, термистором и Монитор ПД.

Применение продукта

● Источник света;

● Оптоволоконное зондирование система;

● Обработка материала.

Подробная информация о продукте

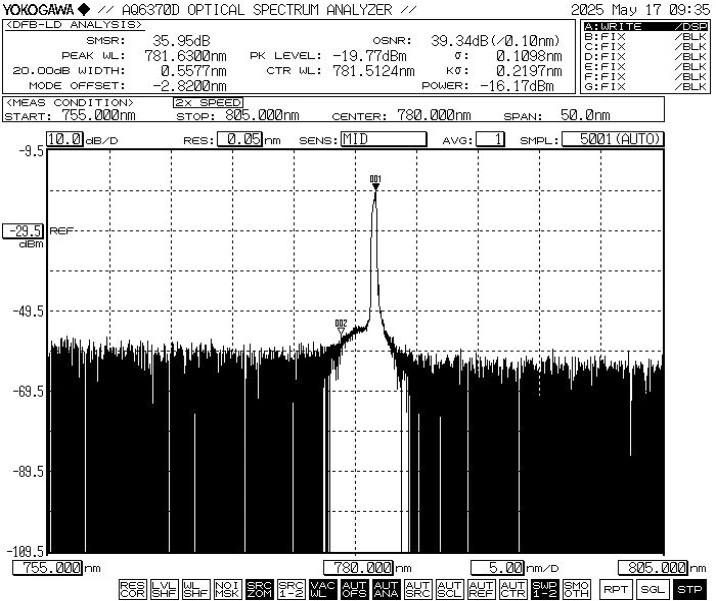

● Типичный спектр: 785 нм, допуск WL +/- 10 нм.

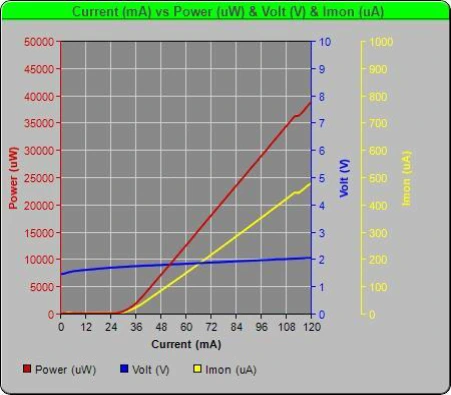

● Лазерный диод-бабочка PIV-785nm 30 мВт FP

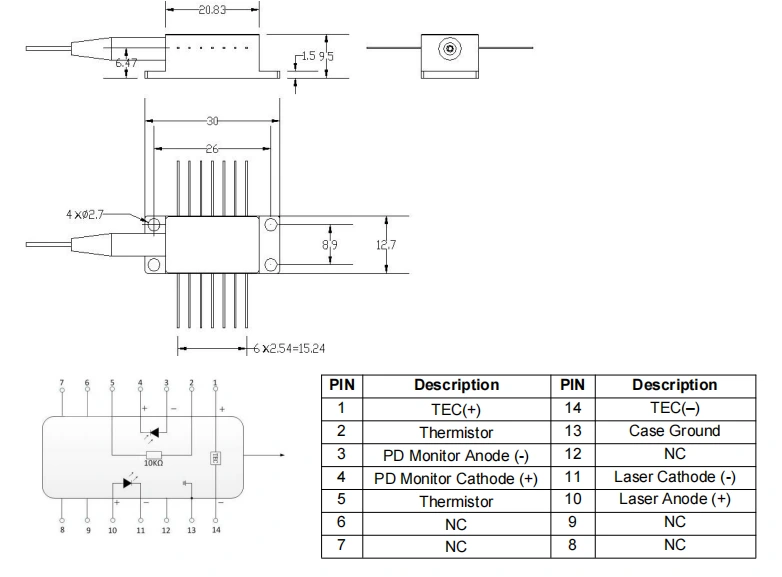

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм)-785 нм FP Butterfly Лазерный Диод

● Стандартные аксессуары

* Автономное устройство; нет встроенного драйвера (пакет модулей с драйвером схема не является обязательной).

Заказ информация

например: BFLD-F785-30SM-FA

(Информация для заказа: лазерный диод-бабочка FP, 785 нм, выходная мощность 30 мВт. питание, оптоволокно SM Hi780, разъем FC/APC, штырь насоса).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплаты

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

● Опасность лазерного излучения: когда устройство во время работы он излучает лазерный луч высокой интенсивности. Не смотрите прямо на торцевую поверхность волокна, так как это может привести к травме глаз.

● Защита от электростатического разряда. Это устройство чувствительны к электростатическому заряду. Поэтому необходимо принять строгие меры антистатической защиты. соблюдаться при упаковке, транспортировке и использовании. Кроме того, следует принять меры предосторожности для предотвращения скачков напряжения в источнике питания, так как несоблюдение этого требования может привести к необратимому повреждению устройства (например, убедитесь, что оборудование заземление и носить антистатический браслет).

● Обработка оптоволокна и устройств: оптическое волокна хрупкие. Не тяните устройство за оптоволокно. При вставке или вынимая устройство из гнезда, не нажимайте и не тяните за него. втулка в задней части корпуса устройства. Для устройств, оснащенных разъемами, убедитесь, что устройство и оптоволоконный разъем подняты одновременно во время установки или снятия.

● Требования к пайке контактов: если контакты необходимо паять, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Обратите особое внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии. состоянии, а паяльник должен быть правильно заземлен.

● Операция включения: во время включения Никогда не подавайте сильный ток напрямую, так как это может повредить чип. Вместо этого включите устройство на уровне тока, близком к пороговому значению микросхемы, и затем постепенно увеличивайте ток небольшими порциями до желаемого уровня. достигается.

● Последовательность охлаждения и включения питания: До Включив все компоненты, сначала активируйте кулер, а затем приступайте к поэтапное повышение мощности для предотвращения перегрева и перегрузки чипа.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
