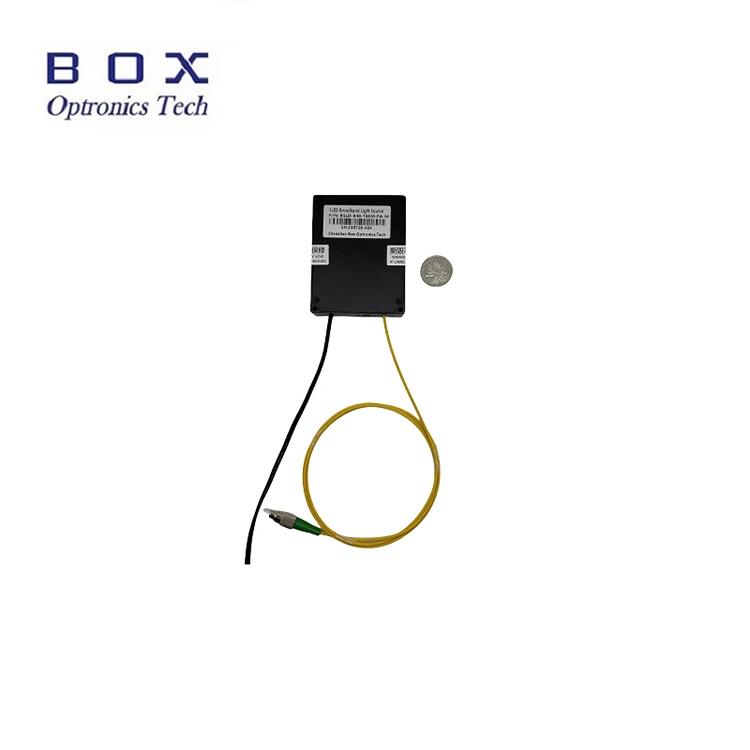

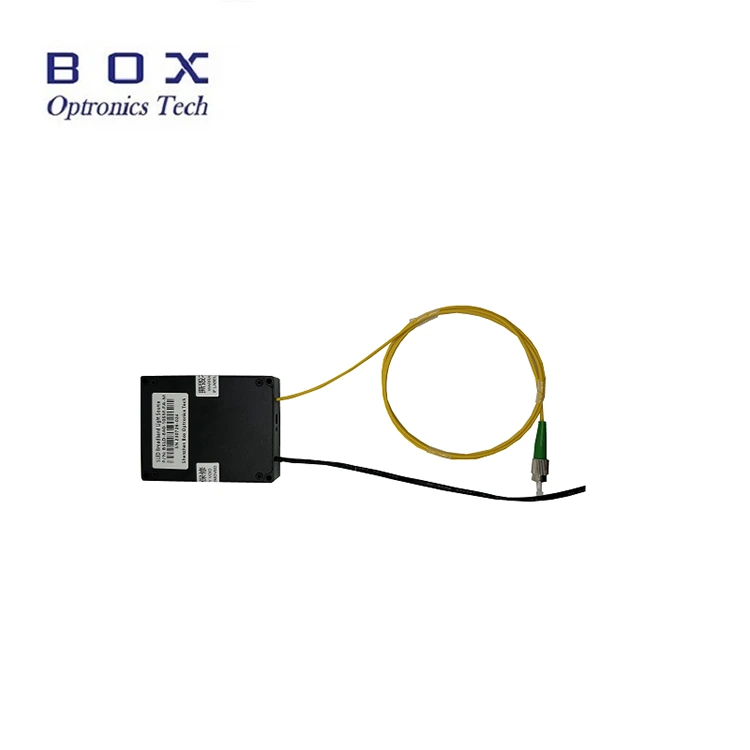

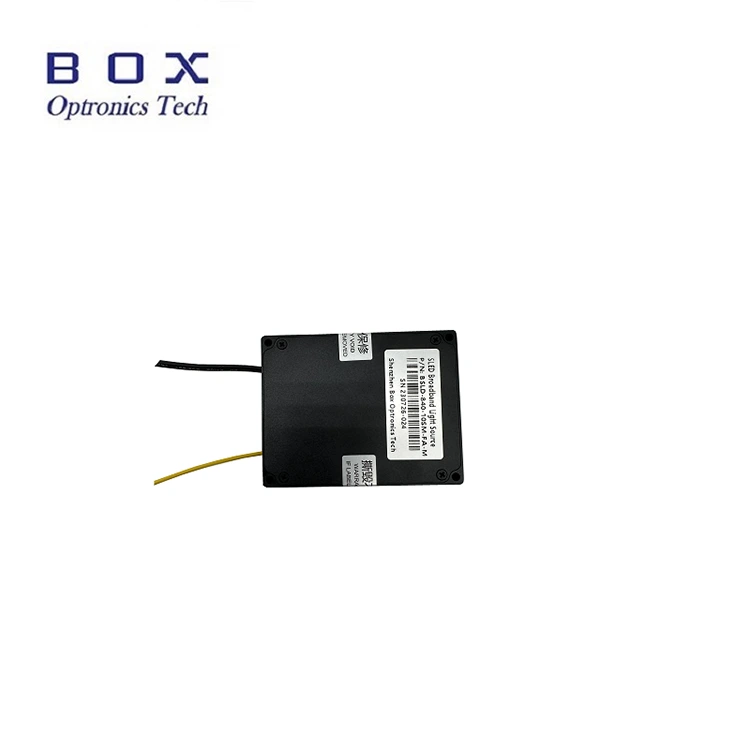

В модуле лазерного источника Fabry Perot FP используется полупроводниковый лазерный чип, профессионально разработанная схема управления и система управления TEC, обеспечивающая безопасную работу лазера, стабильную выходную мощность и спектр. 532 нм, 785 нм и 1064 нм являются дополнительными. Выходная мощность более 50 мВт. Для управления и интеграции предоставляются хост-команды и программное обеспечение ПК. Подходит в качестве источника лазера накачки для биомедицинского и спектрального анализа.
|
Параметры |
Единица |
Ценности |
Примечания |
||
|
Рабочая длина волны |
нм |
532±5 |
785±5 |
1064±5 |
|
|
Выходная мощность |
мВт |
>50 |
>50 |
>50 |
|
|
Тип волокна |
- |
460 л.с. |
Привет780 |
Привет1060 |
|
|
Нестабильность питания (кратковременно 15 минут) |
дБ |
≤±0,02 |
|
||
|
Нестабильность питания (долгосрочная 8 часов) |
дБ |
≤±0,05 |
|
||
|
Разъем |
- |
ФК/АПК |
|
||
|
Размеры |
мм |
70(Ш)×90(Д)×18(В) |
|
||
|
Источник питания |
В постоянного тока |
12 В постоянного тока/2 А |
XH2.54-3PIN |
||
|
Электрический уровень активации |
В постоянного тока |
4,2 ~ 5,5 В |
|
||
|
Интерфейс связи |
- |
Гнездо DB9 (RS485) |
XH1.25-3PIN |
||
|
Программное обеспечение управления |
- |
КоробкаЛазерCtrIV2 |
|
||
|
Программное обеспечение последовательного порта |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
Рабочая температура |
℃ |
-5 ~ +55 |
|
||
|
Температура хранения |
℃ |
-40 ~ +85 |
|
||
● Высокая выходная мощность 50 мВт;
● Стабильная мощность и спектр;
● Компактный модульный корпус размером 70x90x18 мм.
● Биомедицинский;
● Спектральный анализ;
● Оптоволоконный датчик.

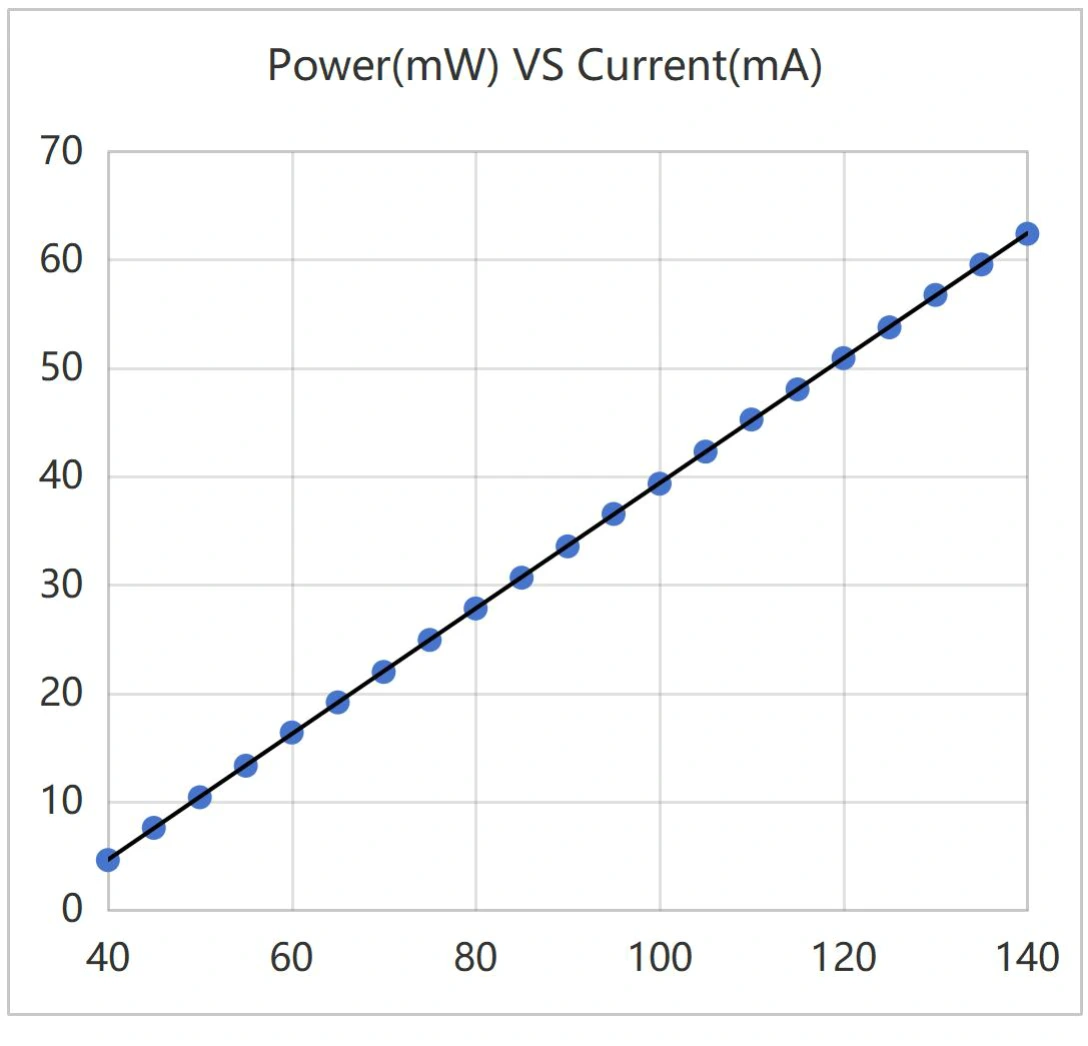

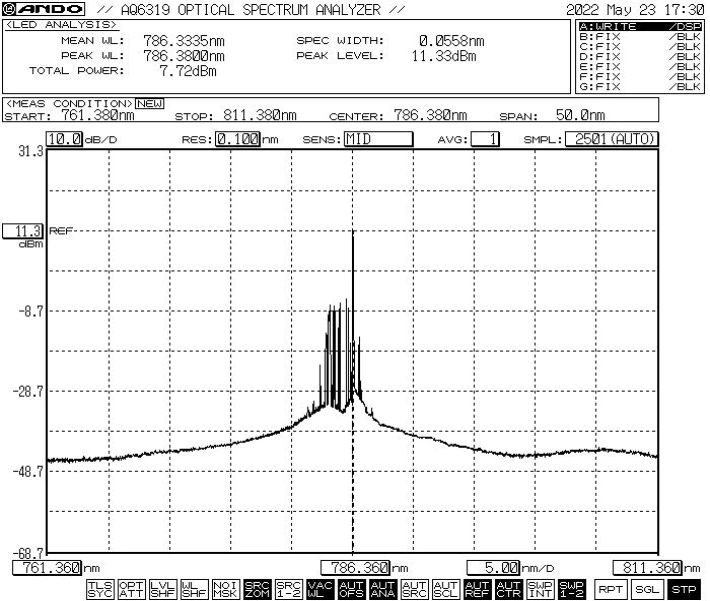

● Типичная кривая: лазерный источник FP, 785 нм, 50 мВт.
Шаг 1. Распаковка: Перед сборкой проверьте комплектность всех аксессуаров.
Шаг 2. Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)
Шаг3. Подключение выходного волокна: откройте пылезащитную крышку на разъеме или фланце волокна, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.
Установка4. Подключитесь к главному компьютеру. Используйте кабель для передачи данных USB-RS485 DB9 для подключения модуля лазерного источника Fabry Perot FP к компьютеру; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

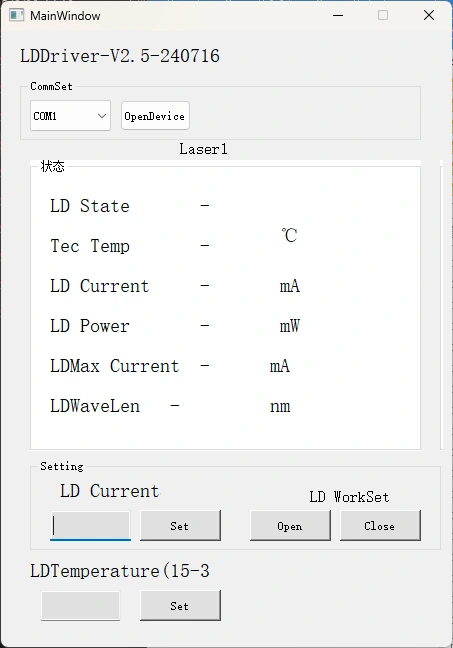

Шаг5. Управляющее программное обеспечение: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током LD лазерного источника Fabry Perot FP. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)
Шаг6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.
|
Имя |
Длина волны |
Выходная мощность |
Тип волокна |
Разъем |
Измерение |
|
БФЛ |
-FXXX |
-ХХ |
ХХ |
-ХХ |
-Х |
|
Лазерный источник |
532:532 морских миль 785:785 морских миль 1064:1064 нм |
50:50мВт |
СМ: СМ-волокно ПМ:волокно ПМ |
ФА:ФК/АПК СА:СК/АПК Другой |
М:Модуль Б: Настольный |
например: BFL-F1064-50SM-FA-M
(Информация для заказа: Модуль лазерного источника Fabry Perot FP, 1064 нм, выходная мощность 50 мВт, с оптоволокном SM, разъемом FC/APC, комплектом модуля).
По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com
● Условия предложения
(1) EXW:
Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.
(2) ДАП:
Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.
(3)Другое
● Условия оплаты
PayPal и T/T доступны.
Изготовление: 10-15 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)
Международная логистика: 3-5 рабочих дней.
● Не рекомендуется часто вставлять или снимать оптоволоконные разъемы во избежание загрязнения пылью (которое может привести к увеличению вносимых потерь) или возгорания торцевых поверхностей оптоволоконных разъемов.
● Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцов. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.
● Если выходное волокно необходимо соединить с другим волокном, рекомендуется использовать сварочный аппарат.
● Примите меры предосторожности против влаги, пыли и коррозии; хранить в сухом месте.
● Гарантийный срок:
Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.
● Исключения из бесплатной гарантии:
В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами с качеством продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:
(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.
(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.
(3) Очевидный физический ущерб, вызванный человеческой ошибкой.
(4) Несанкционированная разборка, модификация или ремонт.
(5) Измененные или неполные гарантийные этикетки на корпусе.
(6) Повреждение или утрата во время транспортировки.
