Настольный корпус лазерного источника с длиной волны 974 нм, 976 нм и сенсорным экраном

Оглавление

1. Введение Настольный корпус лазерного источника с длиной волны 974 нм, 976 нм и сенсорным экраном

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Стандартные аксессуары

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

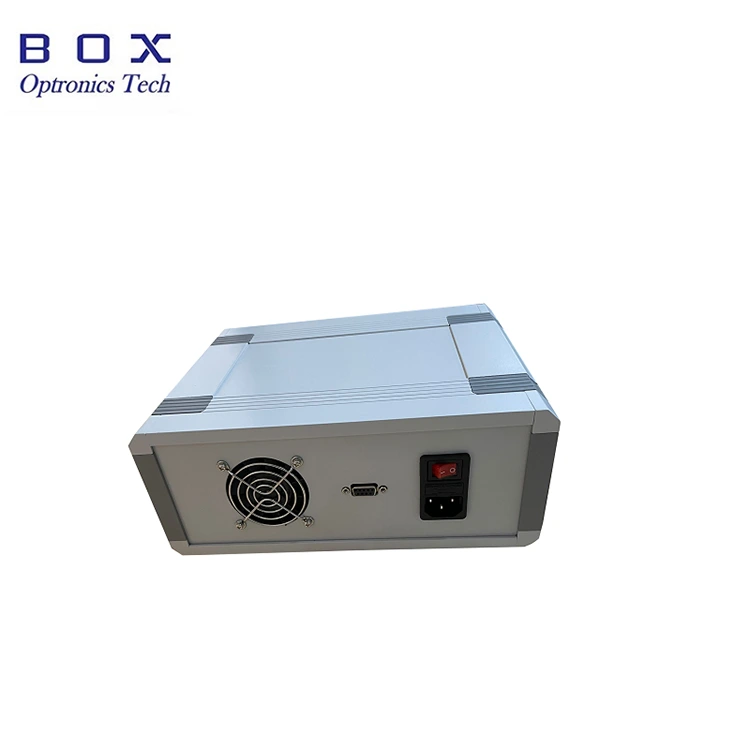

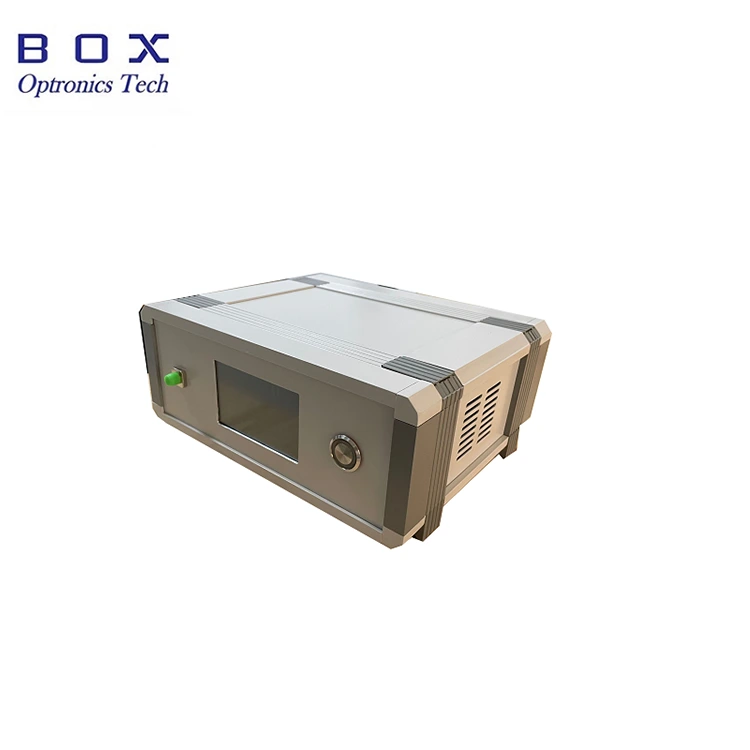

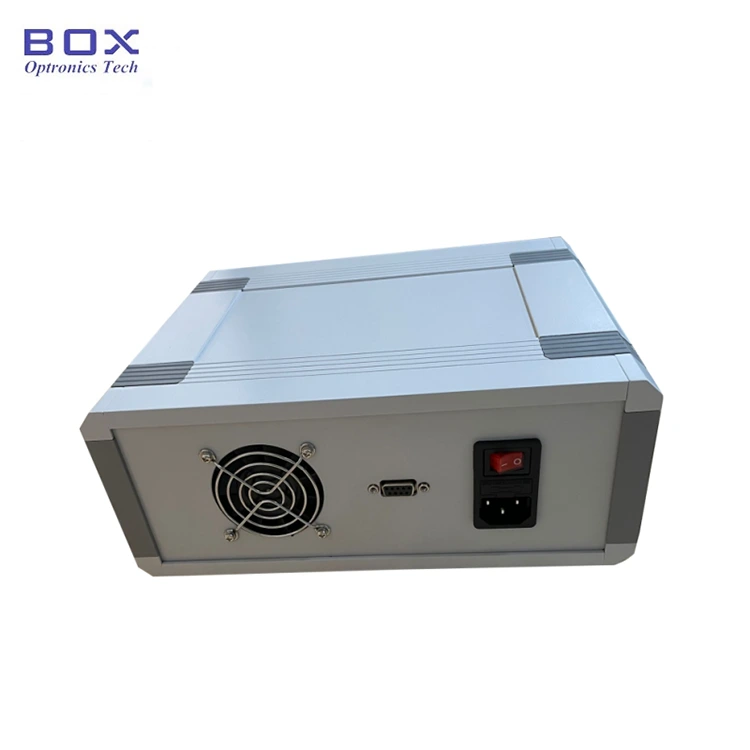

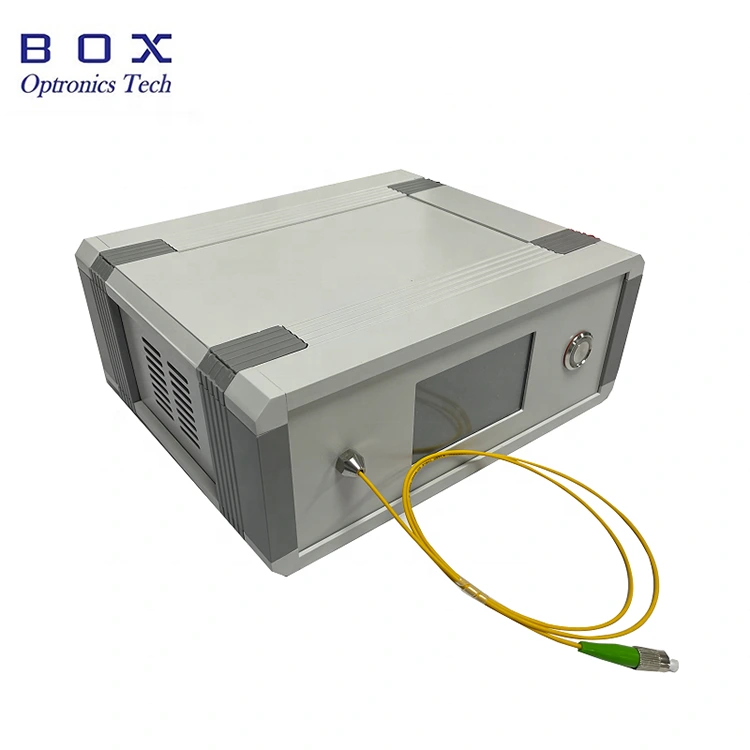

Настольный лазерный источник накачки Box Optronics 974 нм 976 нм В комплект поставки сенсорного экрана входит усовершенствованный полупроводниковый лазерный чип и специальная интегральная схема для реализации высокой мощности, высокой стабильности и низкой мощности потребление. Лазерный источник с выходной мощностью 200 мВт/400 мВт/600 мВт. опционально, выводится через одномодовое волокно или через сохраняющее поляризацию волоконная муфта. Его можно широко использовать при тестировании и экспериментировании оптическая связь, волоконный лазер, волоконное зондирование и другие области. Метод Использование просто, стабильно и надежно.

Продукт Технические характеристики

Особенности продукта

● ЖК-дисплей отображение статуса.

● Мощность и спектральная стабильность;

● Встроенный водитель; излучает свет при включении питания.

Применение продукта

● Нелинейный оптические исследования;

● ЭДФА Волоконный усилитель, легированный эрбием;

● Волоконная лазерная накачка.

Подробная информация о продукте

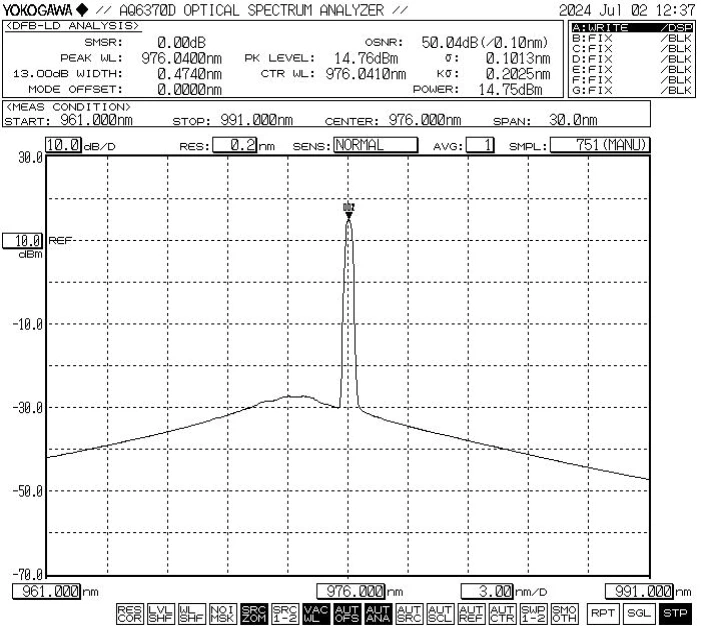

● Типичный спектр: 976 нм, допуск WL +/- 1 нм.

● Стандартные аксессуары

Этапы работы

Шаг 1. Открытие и сборка:

Перед сборкой проверьте комплектность аксессуаров.

Шаг 2. Подключите источник питания:

Вставьте шнур питания в разъем для шнура питания на корпусе. объединительную плату и подключите источник питания.

Шаг 3. Подключение выходного волокна: откройте пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений и повреждений.

Setp4. Включите источник света:

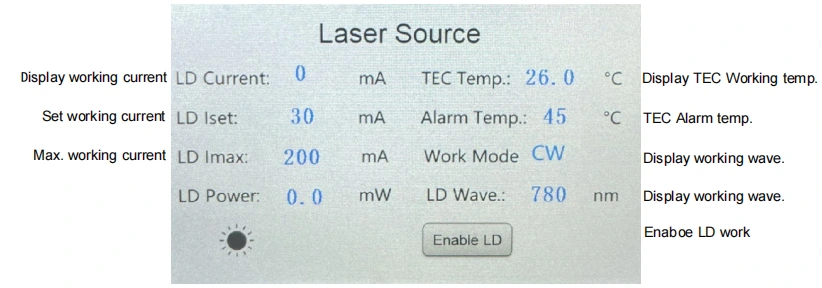

Включите выключатель питания на задней панели. Примечание: в настоящее время Значения рабочего тока и мощности — это параметры, установленные во время последнего выключение. Если вам нужно их настроить, вы можете коснуться и изменить их с помощью ЖК-экран. После установки соответствующего рабочего тока активируйте лазер. вывод через переключатель «Включить LD».

Step5.Shutdown

После использования выключите на передней панели «включить». LD», чтобы выключить выход лазера и выключить выключатель питания. Отсоедините шнур питания.

Заказ информация

например: BLD-976-6HSM-FA-BP1

(Информация для заказа: Настольный комплект с источником лазерного излучения с длиной волны 976 нм и Сенсорный экран, выходная мощность 600 мВт, оптоволокно SM Hi1060, разъем FC/APC, защита от отраженного света длиной волны 1064 нм, комплектация Benchtop).

* Оснащен защитой насоса, затухание выходной мощности составляет 10–15%.

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● При запуске сначала убедитесь, что выключатель питания и кнопочный переключатель выключены, а затем подключите источник питания. При выключении сначала подтвердите Выключите переключатель LD, затем выключите кнопочный переключатель, а затем отсоедините источник питания. Не отключайте питание непосредственно, когда оборудование работает.

● Перед подключением оптоволоконного разъема протрите его Зеркальная бумага без пыли и обязательно используйте конец оптического волокна. детектор лица для наблюдения. После подтверждения очистки подключите его через фланец; Торцевая поверхность оптоволоконного разъема может обгореть при лазер подключен. При соединении фланца необходимо следить за тем, чтобы нет легкая операция. Когда он не используется, закройте пылезащитную крышку оптоволоконный разъем.

● Чтобы не обжечь торец оптоволоконного разъема пыль, не подключайте и не отключайте часто оптоволоконный разъем на передней панели панель.

● Обратите внимание на влагостойкость и положите его в сухое место. место.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Продукт поврежден или поврежден из-за природных факторов или воздействие окружающей среды (поражение электрическим током, пыль);

(2) Продукт поврежден из-за нестандартных действий пользователя;

(3) Изделие имеет очевидные техногенные повреждения;

(4) Изделие разбирается, модифицируется или ремонтируется без авторизация компании;

(5) Наклейка с гарантийной наклейкой на корпусе источника света измененный или неполный;

(6) Товар поврежден или утерян во время транспортировки.
