Широкополосный источник света ASE с низкой неплоскостностью C-диапазона

Оглавление

1. Введение Широкополосный источник света ASE с низкой неплоскостностью C-диапазона

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробности о продукте

6. Этапы работы

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

Это некогерентный ASE с низкой неравномерностью C-диапазона. Широкополосный источник света, который представляет собой спонтанное излучение, генерируемое Полупроводниковый лазер в кварцевом волокне, легированном эрбием, со спектральной длиной волны 1526–1566 нм. покрытие и выходная мощность 10/20/30/50 мВт. Полный набор аксессуаров в комплекте; предоставлено руководство пользователя. Подходит для оптоволокна тестирование устройств, производство решеток ВБР, медицинская визуализация и т. д. Пожалуйста, примите меры предосторожности против влаги, пыли и коррозии; его следует хранить в сухом место.

Продукт Технические характеристики

Особенности продукта

● Козе эффективен;

● Широкий спектр;

● Высокий Стабильность выходной мощности.

Применение продукта

● Оптический распознавание волокон;

● Медицинский визуализация;

● Тестирование оптоволоконных устройств.

Продукт Подробности

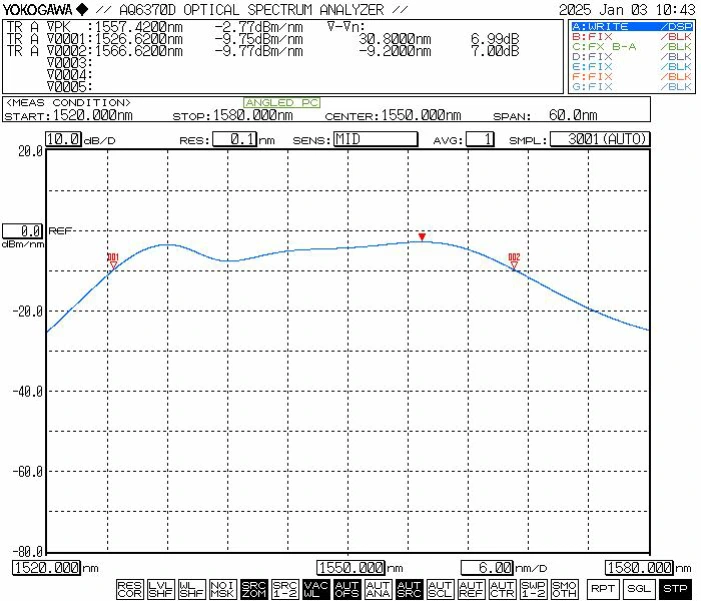

● Типичный спектр

● Стандартные аксессуары

Операция Шаги

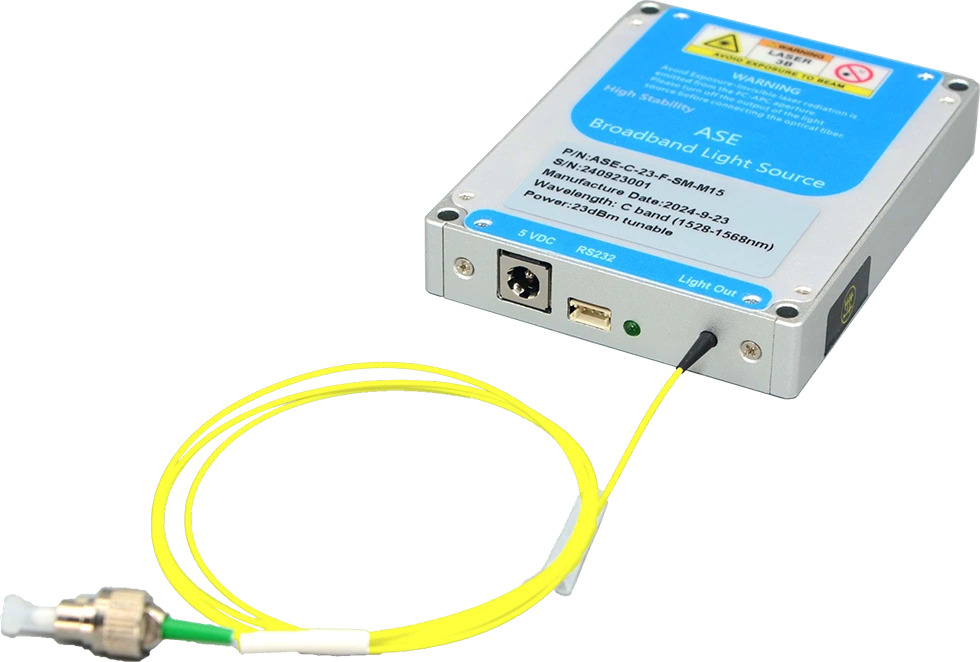

Шаг 1. Внешний вид: Слева направо — мощность порт, последовательный интерфейс связи ZH2.54 (3-контактный), светодиодный индикатор питания и одномодовый оптоволоконный порт для оптического выхода.

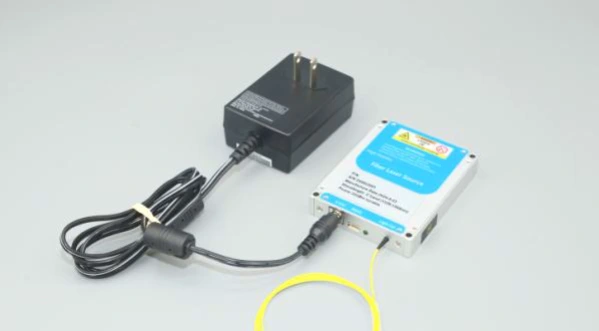

Шаг 2. Источник питания: по умолчанию. Входной порт питания — постоянный ток 5,5 × 2,1 мм. интерфейс; соответствующий адаптер питания постоянного тока 5 В прилагается к устройству отгрузки. Способ подключения адаптера питания к источнику света модуль проиллюстрирован на прилагаемом рисунке; пожалуйста, убедитесь, что вы используете только оригинальный адаптер питания в комплекте. Использование несовместимой силы адаптер может привести к повреждению источника света. Как вариант, версия оснащен кабелем питания с U-образным клеммным разъемом. облегчить подключение к импульсному источнику питания; однако этот вариант должен быть специально запрошенный при покупке.

Шаг 3. Подключение оптоволоконных патч-кордов: Снимите пылезащитный колпачок с оптоволоконного разъема и осмотрите торцевую поверхность волокна; прежде чем подключать его к другим устройствам, убедитесь, что он не загрязнен и не поврежден. оптоволоконные компоненты или испытательное оборудование. Для мощных источников света это Для соединения рекомендуется использовать сварку.

Setp4.Подключение источника света Модуль к хост-компьютеру: используйте оригинальный кабель последовательной передачи данных USB-RS232. входит в комплект модуля источника света для подключения модуля к компьютеру. Компьютер требует предварительной установки специального драйвера последовательного порта. правильно распознавать кабель USB-RS232; в противном случае хост-программа будет быть не в состоянии установить правильное соединение или связаться со светом исходный модуль. Пожалуйста, свяжитесь с Box Optronics для получения необходимого драйвера.

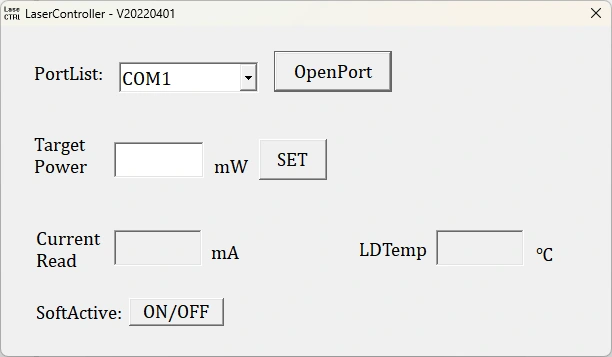

Шаг 5. Программное обеспечение: Для продуктов модуля источника света ASE с регулируемой мощностью, выходную оптическую мощность можно регулировать с помощью главного программного обеспечения; для фиксированной мощности моделях уровень мощности нельзя регулировать.

Заказ информация

например: ASE-C-F7-20-SM-M

(Информация для заказа: Широкополосный источник света ASE с низкой неплоскостью C-диапазона, спектральная неравномерность≤7дБ, 20мВт выходная мощность, с волокном SM, пакет модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

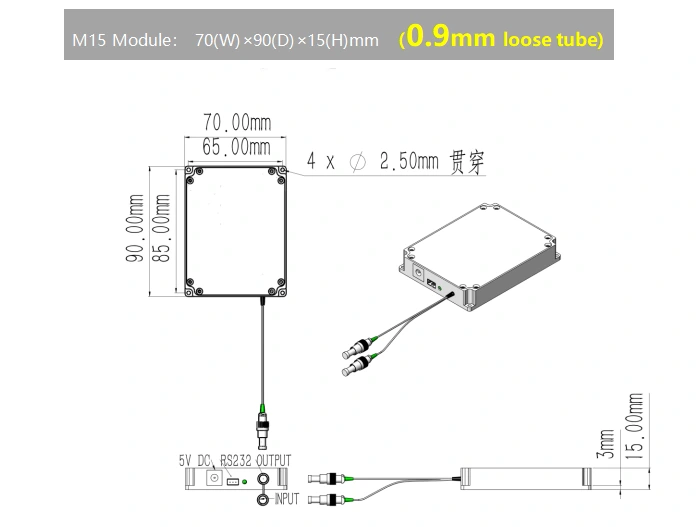

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● При чистых торцах одномодовые волокна (например, Hi-1060, PM980, G652D или PM1550) имеют теоретический допуск по мощности примерно 200 мВт непрерывного света. Следовательно, для источников света и усилители с уровнем выходной мощности ниже 200 мВт, выходные оптоволоконные разъемы возможность подключения к другим одномодовым оптоволоконным устройствам с помощью стандартных адаптеров (волоконные фланцы). Однако если торец оптоволоконного разъема загрязнен, это очень подвержен выгоранию в момент активации лазера, даже если мощность лазера очень мала. Поэтому, прежде чем выполнять какие-либо оптоволоконные соединения, Торцевую поверхность разъема необходимо тщательно очистить с помощью специальной чистки оптоволокна. инструменты. Кроме того, следует использовать инспектор торцевой поверхности волокна для тщательной проверки. осмотрите поверхность, чтобы убедиться, что она полностью очищена от пыли и загрязнений прежде чем приступить к подключению через оптоволоконный фланец.

● При очистке, проверке или подключении оптоволоконных разъемов должен убедиться, что источник света не излучает свет; ни при каких обстоятельствах следует ли выполнять операции при включенном свете. По завершении использования и после отсоединения от других оптоволоконных разъемов разъем должен быть оснащен пылезащитным колпачком.

● Если выходное волокно необходимо подключить к другому волокну, это рекомендуется использовать сварочный аппарат.

● Не рекомендуется часто вставлять или извлекать оптоволоконный кабель. разъемы на выходном конце, чтобы предотвратить загрязнение пылью, которая может привести к увеличению вносимых потерь или повреждению торцевых поверхностей оптоволоконного разъема.

● Примите меры предосторожности против влаги, пыли и коррозии; магазин в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
