LAN-WDM 10 мВт волоконно-связанный лазер

Оглавление

1. Введение LAN-WDM 10 мВт волоконно-связанный лазер

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Технический паспорт

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

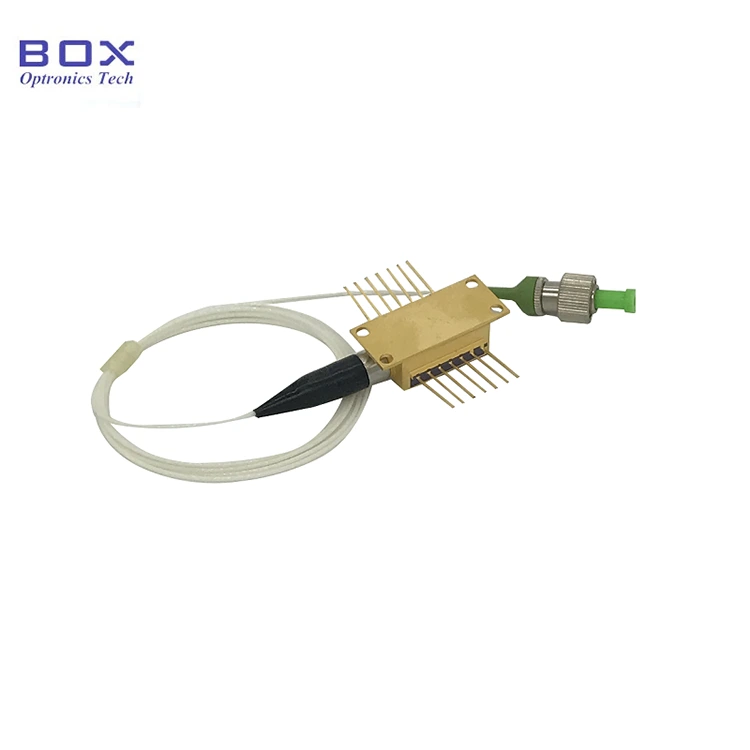

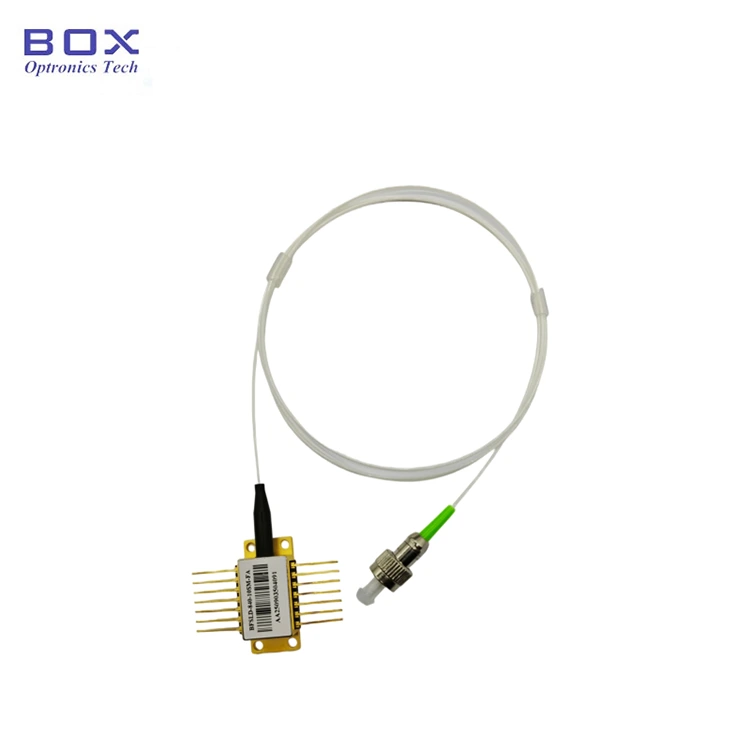

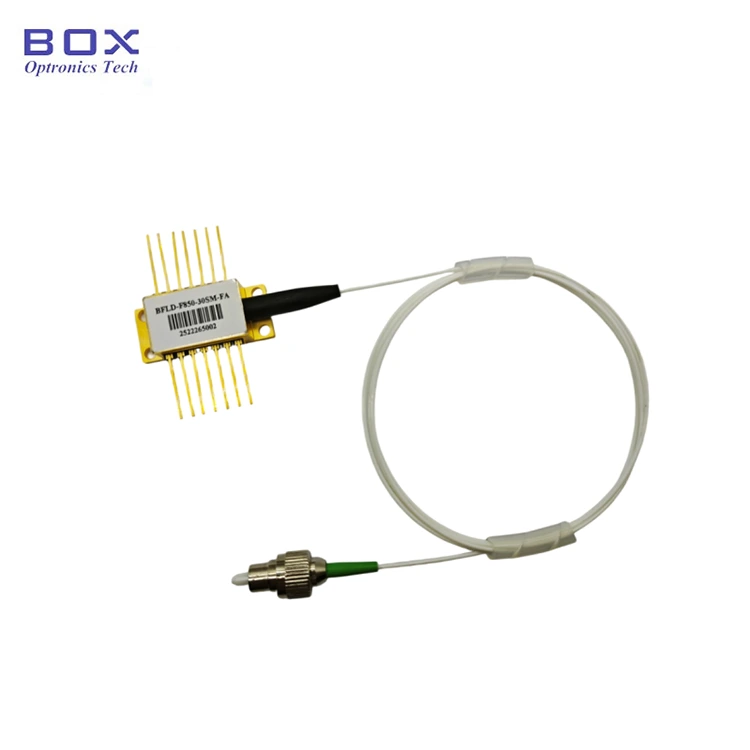

Это оптоволоконный лазер LAN-WDM мощностью 10 мВт с стандартный 14-контактный корпус типа «бабочка», в который встроен встроенный TEC, оптический изолятор и термистор. Он имеет выходную мощность до 10 мВт, +/- 1 нм. допуск на длину волны и низкий пороговый ток. Идеально подходит для систем C/DWDM, волоконно-оптические датчики и приложения для лазерных источников.

Продукт Технические характеристики

Особенности продукта

● Многоквантовый скважинный (MQW)лазер с распределенной обратной связью (DFB)

● SM-волокно или косичка из волокна PM;

● Выходная мощность 10 мВт;

● 14-контактный Пакет BTF с TEC, оптическим изолятором, термистор и монитор PD.

Применение продукта

●

 системы C/DWDM;

● Лазерные источники

● системы кабельного телевидения;

● Волоконно-оптические датчики.

Продукт Подробности

● Номер канала и длина волны.

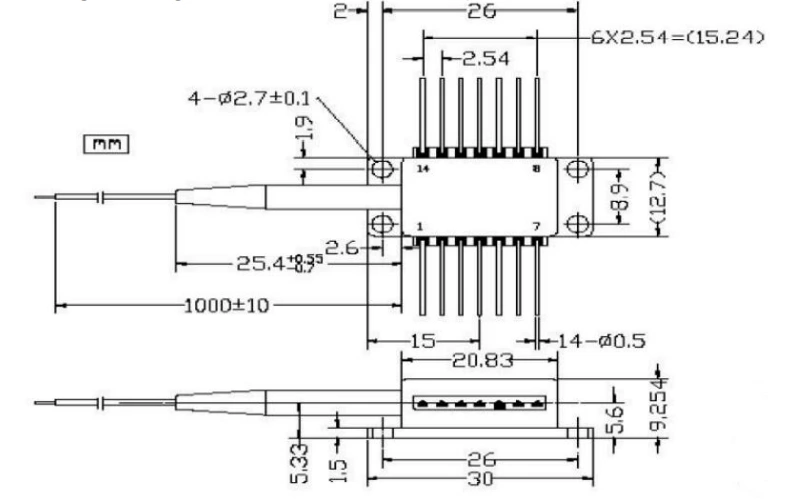

● Чертеж упаковки (единица измерения: мм):

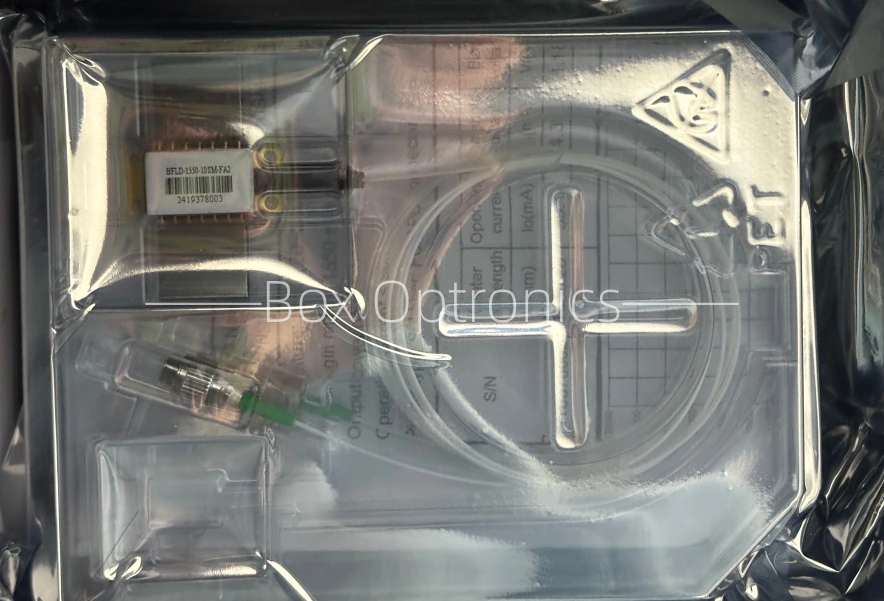

● Пример упаковки

Заказ информация

например: BFLD-LA13-10SM-FA

(Информация для заказа: оптоволоконный лазер LAN-WDM, 10 мВт, 14-контактный разъем «бабочка»). корпус, 1310,50 нм, выходная мощность 10 мВт, с оптоволокном SM, разъем FC/APC, тип 1 распиновка).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Проверьте стабильность рабочей цепи продукта, чтобы предотвратить повреждения, вызванные импульсными токами.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
