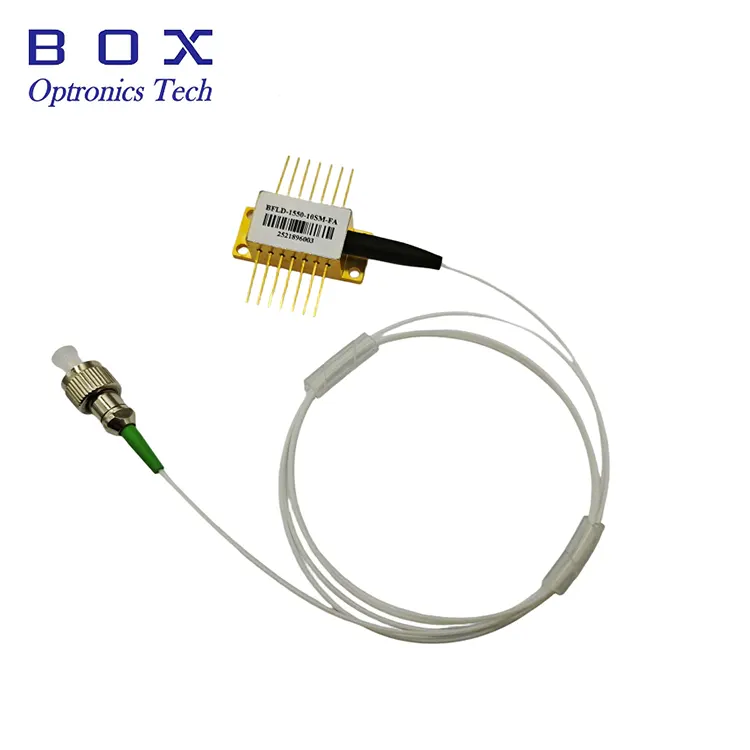

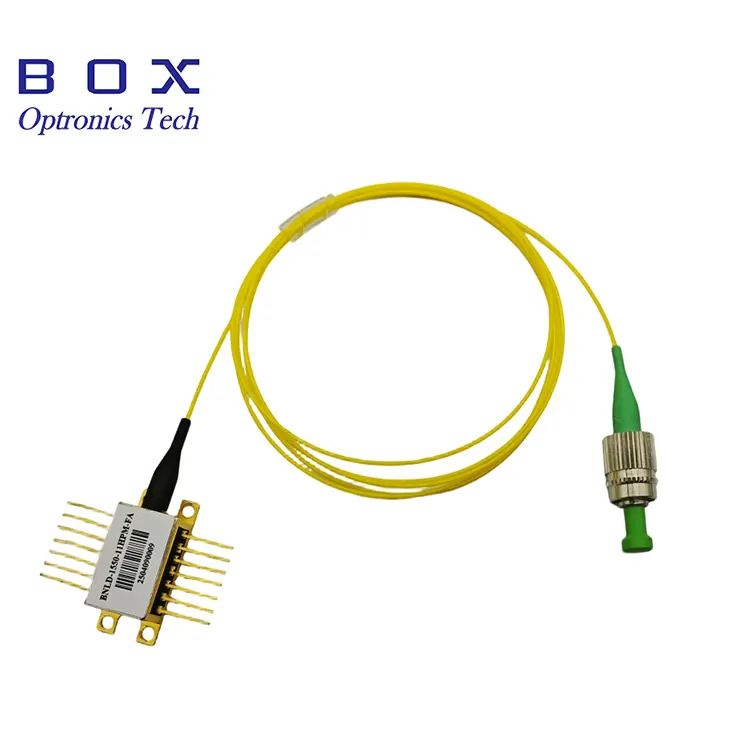

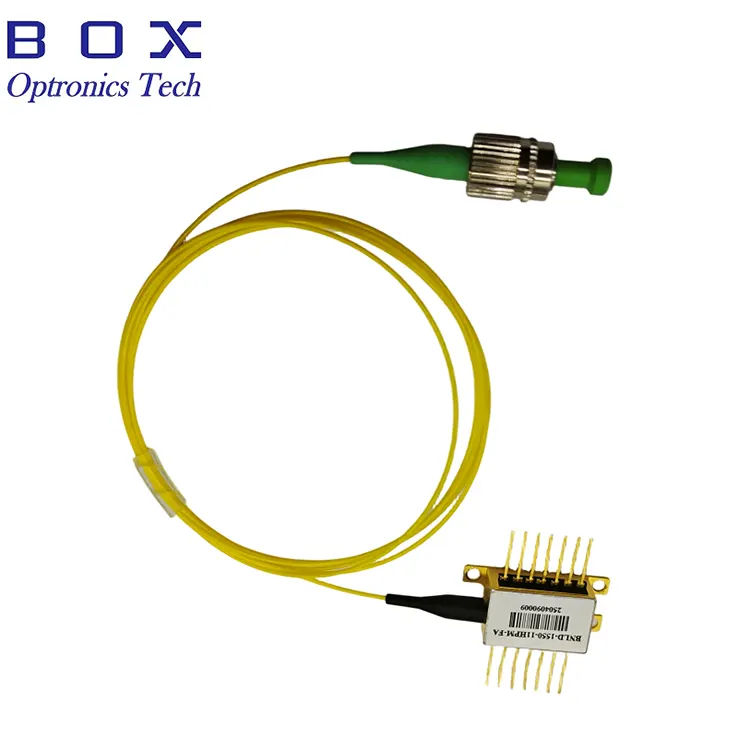

DFB-лазер с оптоволокном, 1530 нм, 40 мВт

Обзор продукта: оптоволоконный лазер с DFB, 1530 нм, 40 мВт

DFB-лазер с длиной волны 1530 нм и мощностью 40 мВт (модель BFLD-1530-40SM-FA) представляет собой высокопроизводительный лазерный диод с распределенной обратной связью, предназначенный для приложений, требующих стабильного и мощного одномодового оптического выхода. Обеспечивая выходную оптическую мощность минимум 40 мВт по одномодовому оптоволокну с разъемом FC/APC, это устройство оснащено встроенным оптическим изолятором для предотвращения обратного отражения и обеспечения стабильной работы.

Размещенный в 14-контактном корпусе типа «бабочка» со встроенным термоэлектрическим охладителем (TEC) и термистором для точной стабилизации длины волны и мощности, лазер обеспечивает превосходный коэффициент подавления боковых мод (≥35 дБ) и надежную работу во всем диапазоне рабочих температур. Совместимая с OC-48 распиновка упрощает интеграцию в существующие системы.

Этот лазер хорошо подходит для оптических испытательных систем, мощных оптических систем, волоконно-оптических датчиков и приборов, требующих стабильных мощных лазерных источников с длиной волны 1530 нм.

Основные характеристики-1530 нм, 40 мВт, DFB-лазер с оптоволокном

· Высокая выходная оптическая мощность: минимум 40 мВт, типично 50 мВт (выход оптоволокна SM)

· Центральная длина волны: 1530 нм (диапазон: 1527–1533 нм)

· Высокий коэффициент подавления боковой моды (SMSR): ≥35 дБ

· Встроенный оптический изолятор для защиты от обратного отражения

· Одномодовый оптоволоконный пигтейл с разъемом FC/APC

· 14-контактный корпус типа «бабочка» со встроенным ТЭО и термистором

· Совместимость распиновки OC-48 для легкой системной интеграции

· Встроенный фотодиод монитора для контроля мощности

· Точная стабилизация длины волны и мощности с помощью TEC-контроля

· Низкий пороговый ток: типично 20 мА

· Герметичный пакет-бабочка для долгосрочной надежности

Типичные области применения — оптоволоконный лазер с DFB, 1530 нм, 40 мВт

· Оптические контрольно-измерительные системы

· Волоконно-оптическое зондирование и приложения распределенного зондирования

· Оптические усилители, затравочные лазеры и источники сигналов

· Системы мультиплексирования с разделением по длине волны (WDM)

· Оборудование для тестирования оптической связи

· Лабораторное и исследовательское оборудование

· Характеристика и тестирование фотонных компонентов

· Анализ и измерения оптического спектра

· Промышленные лазерные системы и интеграция OEM

Технические характеристики продукта-1530 нм, 40 мВт DFB-лазер с оптоволокном

Абсолютные максимальные рейтинги

Электрооптические характеристики (T = 25°C, IF = IOP)

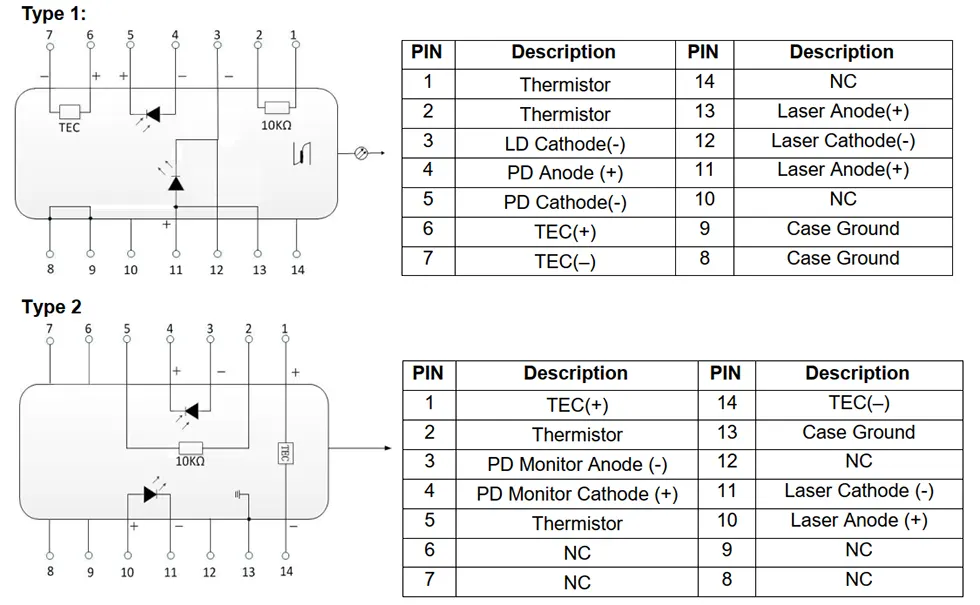

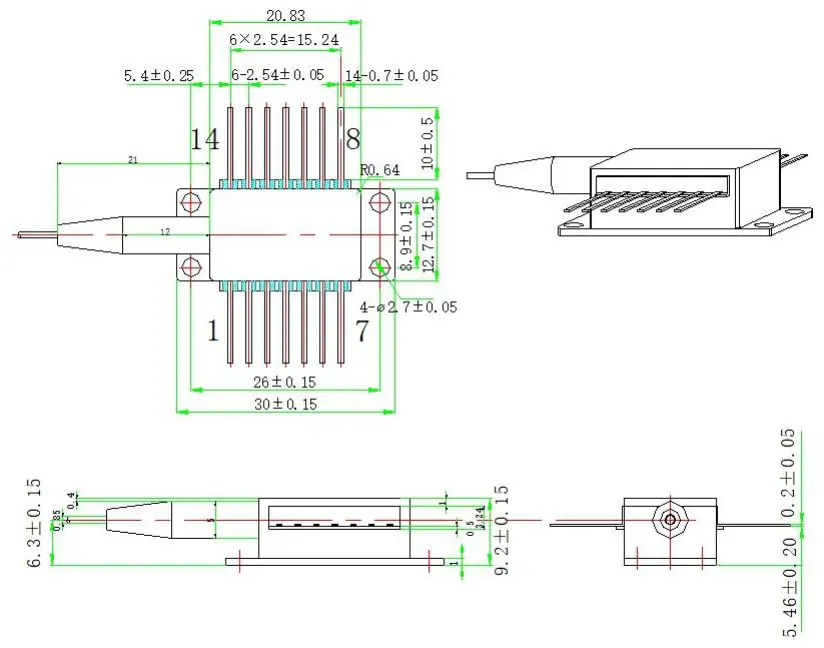

Определение корпуса и выводов-1530 нм, 40 мВт, DFB-лазер с оптоволокном

Информация для заказа — DFB-лазер с оптоволокном, 1530 нм, 40 мВт

Доступные модели

Примечание. Пользовательские длины волн в C-диапазоне, альтернативные уровни мощности, различные длины волокон и варианты разъемов доступны по запросу. Свяжитесь с нашим отделом продаж, чтобы узнать цену индивидуальной конфигурации и время выполнения заказа.

Почему стоит выбрать лазеры Box Optronics DFB?

· Проверенная технология лазерных чипов DFB с одинаковыми характеристиками длины волны и мощности

· 100% функциональное тестирование и проверка работоспособности перед отправкой

· Конкурентоспособные цены при прямых поставках с завода.

· Гибкие объемы заказов — поддержка как прототипов исследований и разработок, так и серийного производства.

· Варианты настройки длины волны, мощности, длины волокна, разъема и конфигурации контактов

· Долгосрочная стабильность поставок для производственных программ и системной интеграции

· Герметичная упаковка-бабочка со встроенным TEC для надежной работы.

· Международная доставка через DHL/UPS/FedEx с полным отслеживанием.

Часто задаваемые вопросы (FAQ)

Вопрос: В чем разница между лазерами DFB и FP?

О: Лазеры с распределенной обратной связью (DFB) имеют встроенную структуру решетки, которая обеспечивает работу в одной продольной моде (SLM) с узкой шириной линии и высоким коэффициентом подавления боковой моды (SMSR ≥35 дБ для этого устройства). Лазеры FP (Фабри-Перо) обычно работают с несколькими продольными модами и имеют более широкий спектральный выходной сигнал.

Лазеры DFB предпочтительны для приложений, требующих точного управления длиной волны и высокой стабильности, таких как системы WDM, оптоволоконные датчики и прецизионные приборы, тогда как лазеры FP обычно используются для чувствительных к затратам приложений, где строгий контроль длины волны менее критичен.

Вопрос: Почему важен встроенный изолятор?

Ответ: Обратные отражения от волоконных соединений, оптических компонентов или концов волокна могут вернуться в лазерный диод, вызывая колебания выходной мощности, нестабильность длины волны и повышенный шум. Встроенный оптический изолятор уменьшает оптическую обратную связь, помогая поддерживать стабильную выходную мощность, стабильность длины волны и низкий уровень шума.

Вопрос: Какова роль ТИК и термистора?

Ответ: Термоэлектрический охладитель (TEC) и термистор работают вместе, чтобы поддерживать температуру лазерного чипа посредством точного контроля температуры корпуса. Поскольку длина волны лазера и выходная мощность зависят от температуры, точный контроль температуры обеспечивает стабильную работу в различных условиях окружающей среды. Термистор сопротивлением 10 кОм (значение B 3950 К) обеспечивает обратную связь по температуре с контроллером TEC, который регулирует ток TEC для поддержания заданной температуры. Это важно для приложений, требующих постоянной длины волны и мощности.

Вопрос: Что означает совместимость распиновки OC-48?

О: Распиновка, совместимая с OC-48, относится к назначению контактов корпуса типа «бабочка», обычно принятому в приложениях оптической связи OC-48 (2,5 Гбит/с SONET/SDH). Эта совместимость упрощает интеграцию в системы, использующие аналогичные электрические и механические интерфейсы. Доступны два варианта распиновки (Тип 1 и Тип 2) для соответствия различным конструкциям системы.

Вопрос: Каков минимальный объем заказа (MOQ)?

О: Минимальный заказ составляет 1 шт. Мы поддерживаем гибкие объемы заказа. Стандартные модели могут поставляться как в небольших количествах для НИОКР и прототипирования, так и в больших объемах для производства. Свяжитесь с нашим отделом продаж для уточнения цен на необходимое количество.

Вопрос: Могу ли я получить собственную длину волны или уровень мощности?

О: Да, мы предлагаем варианты настройки, включая CWDM-совместимые длины волн и другие индивидуальные длины волн в пределах доступного диапазона, альтернативные уровни выходной мощности, нестандартную длину волокна, различные типы разъемов (FC/APC, FC/UPC, LC и т. д.) и индивидуальные конфигурации контактов. Свяжитесь с нами и сообщите ваши конкретные требования, и наша команда инженеров рассмотрит технико-экономическое обоснование и предоставит ценовое предложение.

Вопрос: Какой ток возбуждения необходим для достижения выходной мощности 40 мВт?

A: Типичный рабочий ток при 25°C составляет 200 мА, максимум 300 мА. Пороговый ток обычно составляет 20 мА (минимум 14 мА, максимум 50 мА). Фактический рабочий ток может варьироваться в зависимости от отдельных устройств и в зависимости от температуры. Для стабильной работы мы рекомендуем использовать драйвер лазерного диода с соответствующим ограничением тока и функцией APC (автоматического контроля мощности).

Вопрос: Герметично ли запечатана упаковка бабочки?

О: Да, 14-контактный корпус «бабочка» герметично закрыт, защищая лазерный чип, изолятор и внутренние компоненты от влаги, пыли и загрязнений окружающей среды. Это обеспечивает надежную долгосрочную работу и важно для поддержания стабильной производительности в течение всего срока службы продукта.

Техническое описание и таблица испытаний — оптоволоконный лазер с DFB, 1530 нм, 40 мВт

техническая спецификация

тестовый лист
