Лазерный диод-бабочка DFB, 1064 нм, 30 мВт

Оглавление

1. Введение 1064 нм Лазерный диод-бабочка DFB мощностью 30 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

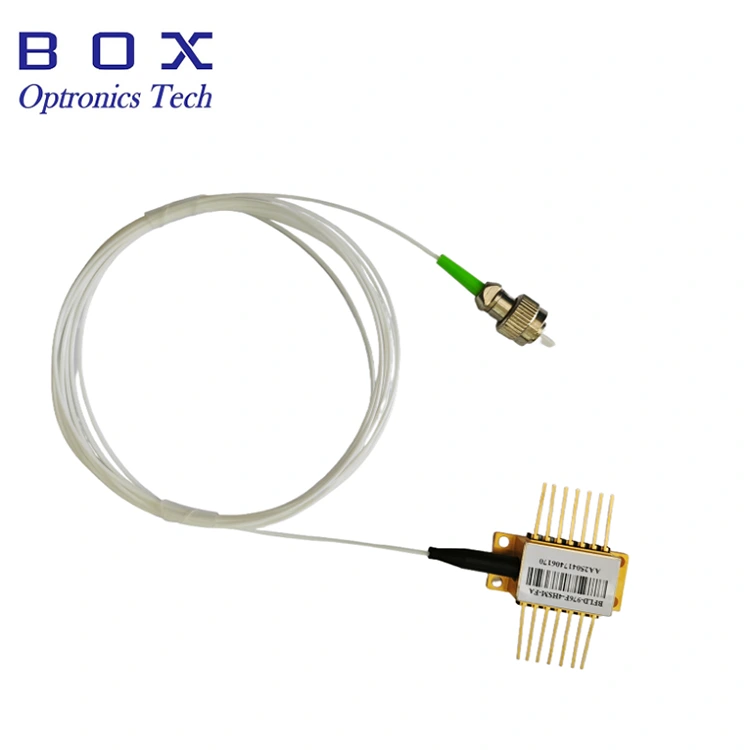

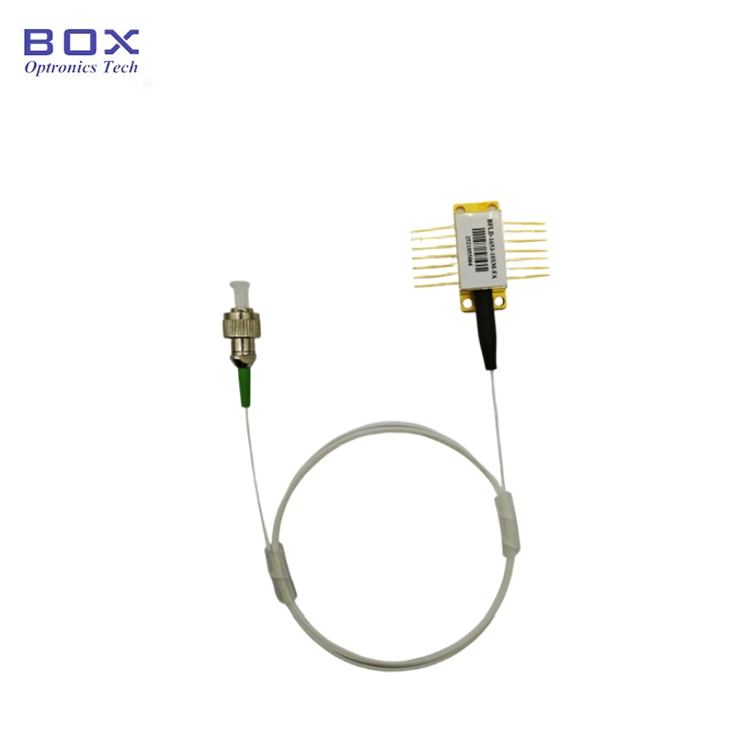

Это лазерный диод DFB с длиной волны 1064 нм и 14-контактным разъемом. стандартный пакет «бабочка», центральная длина волны 1064 нм, допуск на длину волны +/- 1 нм, типичная выходная мощность 30 мВт. Встроенный TEC, термистор, изолятор и монитор PD с превосходной стабильностью длины волны для долгосрочной стабильной работы. Он в основном используется в оптоволоконной связи и зондировании. Проводите строго в соответствии с определением контактов, под контролем TEC и при чрезмерном изгибе волокна для обеспечения производительности и срока службы.

Продукт Технические характеристики

Особенности продукта

● Многоквантовый Ну (MQW) лазеры с распределенной обратной связью (DFB);

● Включение выходной мощности до 30мВт;

● волокно SM или PM;

● 14-контактный Пакет BTF с термистором, TEC, изолятор и монитор PD.

Применение продукта

● Оптическое волокно коммуникации;

● Оптический прибор;

● Оптоволоконный датчик;

● Источник света.

Продукт Подробности

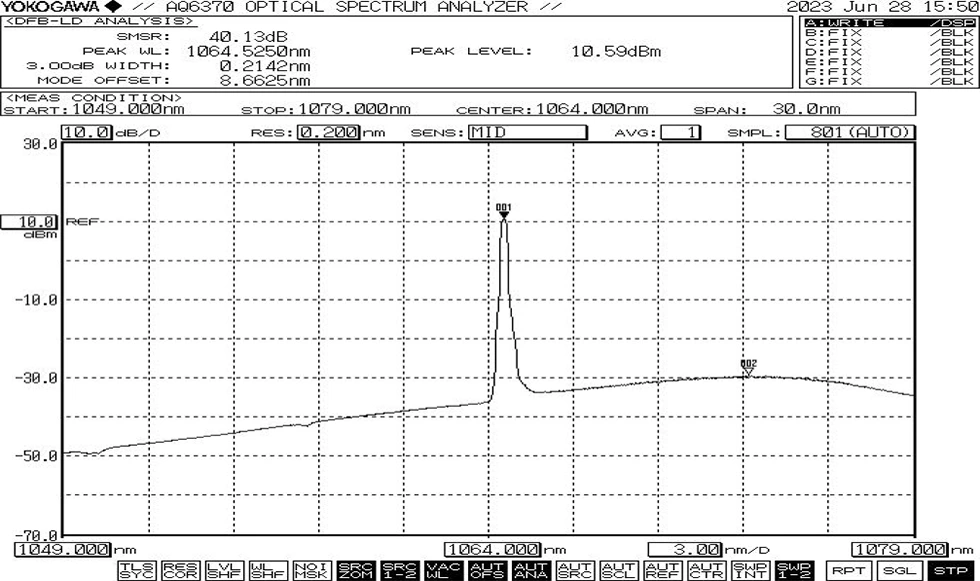

● Типичный спектр: 1064 нм, допуск +/-1 WL.

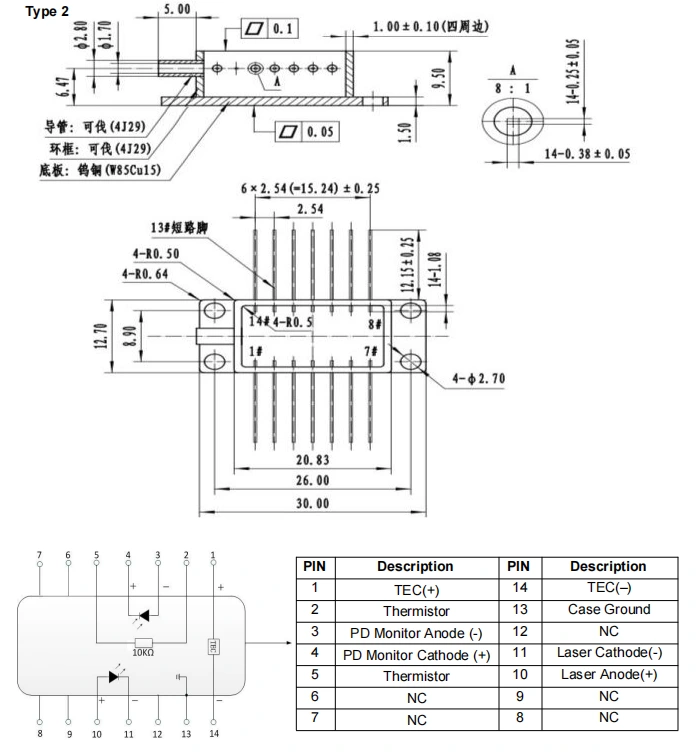

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм) - 1064 нм, 30 мВт, DFB Лазерный диод-бабочка

● Стандартные аксессуары

* Автономное устройство; нет встроенного драйвера (внешний драйвер опционален).

Заказ информация

например: BFLD-1064-30SM-FA

(Информация для заказа: лазерный диод-бабочка DFB, 1064 нм, 30 мВт, с волокном SM, Разъем FC/APC, контакт насоса).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Перед включением всех компонентов сначала активируйте охладитель и затем приступайте к постепенному включению питания, чтобы предотвратить перегрев чипа и перегрузка.

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● Во время процесса включения никогда не подавайте напрямую большой ток, так как это рискует повредить чип. Вместо этого включите устройство на текущем уровне. близко к порогу чипа, а затем постепенно увеличивайте ток небольшими увеличивается до тех пор, пока не будет достигнут желаемый уровень.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
