Описание продукта

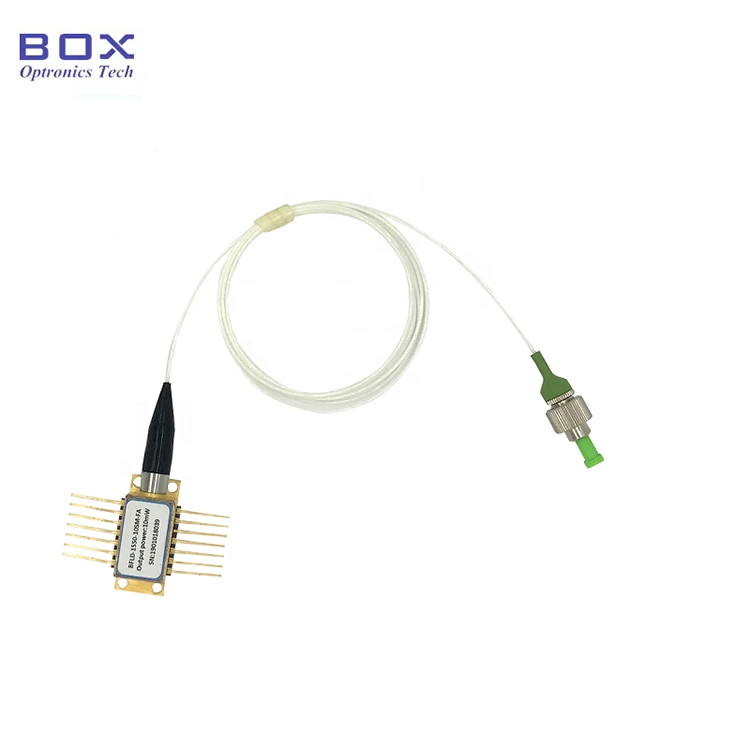

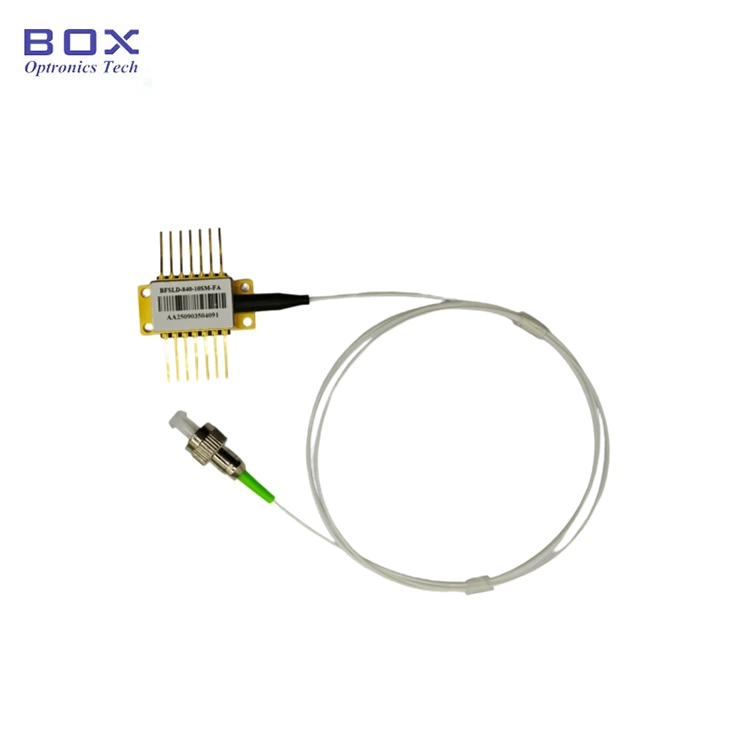

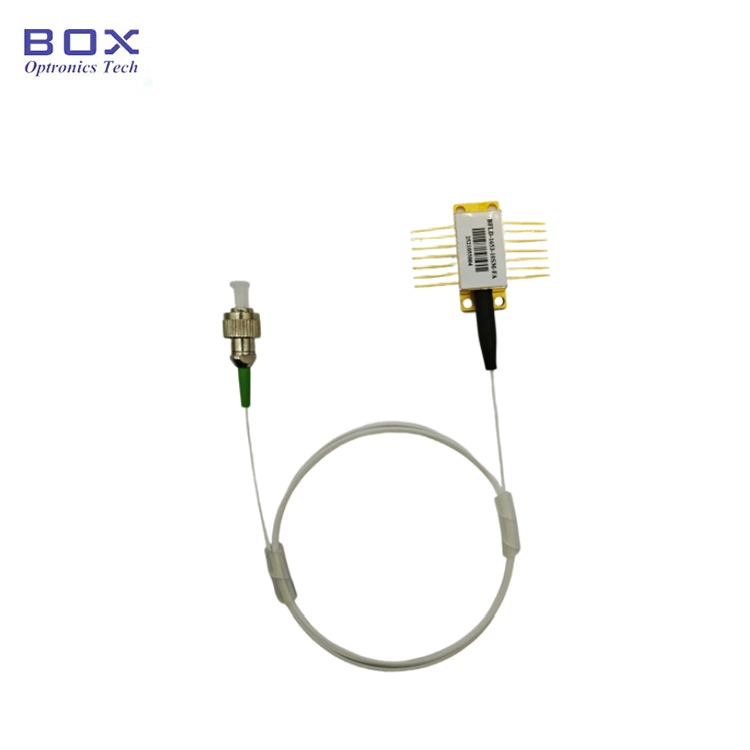

Обзор продукта: лазерный диод DWDM DFB C+L диапазона 10 мВт

Лазерный диод DWDM DFB диапазона C+L компании Box Optronics 10 мВт представляет собой прецизионный лазерный источник длины волны с дополнительными длинами волн диапазона C+L 1527,22–1610,92 нм с точностью ±0,2 нм и выходной оптической мощностью 10 мВт. Интегрированные TEC, термистор, фотодиод монитора и оптический изолятор в стандартном 14-контактном корпусе типа «бабочка», обеспечивающем стабильное управление длиной волны, низкий уровень шума и простую интеграцию системы OEM. Предназначен для систем связи DWDM, оптоволоконных датчиков и прецизионных оптических приборов.

Основные характеристики: лазерный диод DWDM DFB C+L диапазона 10 мВт

· Длина волны диапазона C+L опционально: от 1527,22 нм (C63) до 1610,92 нм (L61)

· Высокий коэффициент подавления боковой моды: минимум ≥40 дБ, типично 50 дБ (CW)

· Шум низкой относительной интенсивности (RIN): ≤ -145 дБ/Гц (20–1000 МГц)

· Встроенный оптический изолятор: изоляция ≥30 дБ

· Встроенный термоэлектрический охладитель (TEC) и термистор 10 кОм для стабилизации длины волны.

· Варианты оптоволокна: одномодовое волокно SMF-28e или PM1550 с сохранением поляризации.

· Стандартный оптоволоконный разъем FC/APC или индивидуальный

· Встроенный фотодиод монитора для контроля выходной мощности

· Telcordia GR-468 сертифицирован по надежности, соответствует требованиям RoHS

Типичные применения — лазерный диод DWDM DFB C+L диапазона 10 мВт

· Системы передачи с плотным мультиплексированием по длине волны (DWDM) в C-диапазоне и L-диапазоне

· Модули передатчиков DWDM и карты транспондеров для телекоммуникационных сетей

· Волоконно-оптические сенсорные системы для измерения температуры, деформации и вибрации

· Анализ оптического спектра и эталонные источники длины волны

· Оборудование для тестирования и определения характеристик оптических компонентов

· Исследования и разработки в лабораториях фотоники и оптической связи

· Интеграция OEM в телекоммуникационное передающее оборудование и испытательные приборы

Технические характеристики изделия - Лазерный диод DWDM DFB C+L диапазона 10 мВт

Абсолютные максимальные рейтинги

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Температура хранения	Ц	-	-40	-	85	°С
Температура рабочего корпуса	Вершина	-	-20	-	70	°С
Прямой ток	ЕСЛИ	CW	-	-	200	мА
Лазерное обратное напряжение	ВЛР	-	-	-	2	V
Прямой ток PD	МФПД	-	-	-	5	мА
Обратное напряжение PD	ВРПД	-	-	-	10	V
ТЕС Ток	ИТЭК	-	-	-1,5	+1,5	A
ТЭК Напряжение	ВТЭК	-	-	-3,5	+3,5	V

Оптические характеристики (температура лазера T = 25°C)

Параметр	Символ	Условия испытания	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λc	ТЛ=15~35°C, по часовой стрелке	Показано на выбранных каналах			нм
Пиковая выходная оптическая мощность	ПО	-	10	-	-	мВт
Спектральная ширина линии	ДВ	Полуширина	-	3	5	МГц
Коэффициент подавления боковой моды	СМСР	CW	40	50	-	дБ
Оптическая изоляция	-	-	30	-	-	дБ
Относительная интенсивность шума	РИН	20–1000 МГц	-	-	-145	дБ/Гц
Дрейф длины волны (EOL)	Δλ	срок службы 25 лет	-	-	±0,1	нм
Температурный коэффициент длины волны	Δλ/ΔТ	ТЕС от 15°C до 35°C	-	0.09	-	нм/°С
Коэффициент тока длины волны	Δλ/ΔI	-	-	0.01	-	нм/мА

Электрические характеристики (температура лазера T = 25°C)

Параметр	Символ	Условия испытания	Мин.	Тип.	Макс.	Единица
Пороговый ток	Это	-	-	10	35	мА
Эффективность уклона	η	ПО=10мВт, CW	0.05	0.13	0.2	мВт/мА
Рабочий ток	ИОП	ПО=10мВт, CW	-	100	150	мА
Заданная температура TEC	Ц	-	15	-	35	°С
Прямое напряжение лазера	ВФ	ПО=10мВт, CW	-	1.2	3.0	V
Мониторинг тока частичного разряда	ИМПД	ПО=10мВт, CW	10	-	2500	мкА
Монитор темнового тока	ИДЕНТИФИКАТОР	ЕСЛИ=0мА, ВРПД=5В	-	-	0.1	мкА
Термисторный ток	ИТЦ	-	10	-	100	мкА
Сопротивление термистора	РУТ	ТЛ=25°С	9.5	10	10.5	кОм
Термисторная постоянная	B	-	3800	-	4100	K
ТЕС Ток	ИТЭК	ТЛ=25°С, ТК=70°С	-1,5	-	+1,5	A
ТЭК Напряжение	ВТЭК	ТЛ=25°С, ТК=70°С	-3,5	-	+3,5	V
Мощность ТЭК	ΔТ	Тс=70°С	-	-	50	°С

Выбранные каналы: номер детали и список длин волн лазера, как показано ниже.

Канал	Номер детали	Мин. Длина волны (нм)	Тип. Длина волны (нм)	Макс. Длина волны (нм)	Единица
С63	БФЛД-C63-10XX-XX	1527.02	1527.22	1527.42	нм
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	нм
С62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	нм
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	нм
С61	БФЛД-C61-10XX-XX	1528.57	1528.77	1528.97	нм
Н60	БФЛД-H60-10XX-XX	1528.96	1529.16	1529.36	нм
С60	БФЛД-C60-10XX-XX	1529.35	1529.55	1529.75	нм
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	нм
С59	БФЛД-C59-10XX-XX	1530.13	1530.33	1530.53	нм
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	нм
С58	БФЛД-C58-10XX-XX	1530.92	1531.12	1531.32	нм
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	нм
С57	БФЛД-C57-10XX-XX	1531.70	1531.90	1532.10	нм
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	нм
С56	БФЛД-C56-10XX-XX	1532.48	1532.68	1532.88	нм
Н55	БФЛД-H55-10XX-XX	1532.87	1533.07	1533.27	нм
С55	БФЛД-C55-10XX-XX	1533.27	1533.47	1533.67	нм
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	нм
С54	БФЛД-C54-10XX-XX	1534.05	1534.25	1534.45	нм
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	нм
С53	БФЛД-C53-10XX-XX	1534.84	1535.04	1535.24	нм
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	нм
С52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	нм
H51	БФЛД-H51-10XX-XX	1536.02	1536.22	1536.42	нм
С51	БФЛД-C51-10XX-XX	1536.41	1536.61	1536.81	нм
Н50	БФЛД-H50-10XX-XX	1536.80	1537.00	1537.20	нм
С50	БФЛД-C50-10XX-XX	1537.20	1537.40	1537.60	нм
Н49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	нм
С49	БФЛД-C49-10XX-XX	1537.99	1538.19	1538.39	нм
Н48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	нм
С48	БФЛД-C48-10XX-XX	1538.78	1538.98	1539.18	нм
Н47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	нм
С47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	нм
Н46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	нм
С46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	нм
Н45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	нм
С45	БФЛД-C45-10XX-XX	1541.15	1541.35	1541.55	нм
Н44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	нм
С44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	нм
Н43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	нм
С43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	нм
Н42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	нм
С42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	нм
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	нм
С41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	нм
Н40	БФЛД-H40-10XX-XX	1544.72	1544.92	1545.12	нм
С40	БФЛД-C40-10XX-XX	1545.12	1545.32	1545.52	нм
Н39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	нм
С39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	нм
Н38	БФЛД-H38-10XX-XX	1546.32	1546.52	1546.72	нм
С38	БФЛД-C38-10XX-XX	1546.72	1546.92	1547.12	нм
Н37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	нм
С37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	нм
Н36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	нм
С36	БФЛД-C36-10XX-XX	1548.31	1548.51	1548.71	нм
Н35	БФЛД-H35-10XX-XX	1548.71	1548.91	1549.11	нм
С35	БФЛД-C35-10XX-XX	1549.12	1549.32	1549.52	нм
Н34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	нм
С34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	нм
Н33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	нм
С33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	нм
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	нм
С32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	нм
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	нм
С31	БФЛД-C31-10XX-XX	1552.32	1552.52	1552.72	нм
Н30	БФЛД-H30-10XX-XX	1552.73	1552.93	1553.13	нм
С30	БФЛД-C30-10XX-XX	1553.13	1553.33	1553.53	нм
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	нм
С29	БФЛД-C29-10XX-XX	1553.93	1554.13	1554.33	нм
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	нм
С28	БФЛД-C28-10XX-XX	1554.74	1554.94	1555.14	нм
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	нм
С27	БФЛД-C27-10XX-XX	1555.55	1555.75	1555.95	нм
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	нм
С26	БФЛД-C26-10XX-XX	1556.35	1556.55	1556.75	нм
H25	БФЛД-H25-10XX-XX	1556.76	1556.96	1557.16	нм
С25	БФЛД-C25-10XX-XX	1557.16	1557.36	1557.56	нм
Н24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	нм
С24	БФЛД-C24-10XX-XX	1557.97	1558.17	1558.37	нм
Н23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	нм
С23	БФЛД-C23-10XX-XX	1558.78	1558.98	1559.18	нм
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	нм
С22	БФЛД-C22-10XX-XX	1559.59	1559.79	1559.99	нм
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	нм
С21	БФЛД-C21-10XX-XX	1560.41	1560.61	1560.81	нм
H20	БФЛД-H20-10XX-XX	1560.81	1561.01	1561.21	нм
С20	БФЛД-C20-10XX-XX	1561.22	1561.42	1561.62	нм
H19	БФЛД-H19-10XX-XX	1561.63	1561.83	1562.03	нм
С19	БФЛД-C19-10XX-XX	1562.03	1562.23	1562.43	нм
H18	БФЛД-H18-10XX-XX	1562.44	1562.64	1562.84	нм
С18	БФЛД-C18-10XX-XX	1562.85	1563.05	1563.25	нм
H17	БФЛД-H17-10XX-XX	1563.25	1563.45	1563.65	нм
С17	БФЛД-C17-10XX-XX	1563.66	1563.86	1564.06	нм
Н16	БФЛД-H16-10XX-XX	1564.07	1564.27	1564.47	нм
С16	БФЛД-C16-10XX-XX	1564.48	1564.68	1564.88	нм
Н15	БФЛД-H15-10XX-XX	1564.89	1565.09	1565.29	нм
С15	БФЛД-C15-10XX-XX	1565.30	1565.50	1565.70	нм
Н14	БФЛД-H14-10XX-XX	1565.70	1565.90	1566.10	нм
С14	БФЛД-C14-10XX-XX	1566.11	1566.31	1566.51	нм
Н13	БФЛД-H13-10XX-XX	1566.52	1566.72	1566.92	нм
С13	БФЛД-C13-10XX-XX	1566.93	1567.13	1567.33	нм
Н12	БФЛД-H12-10XX-XX	1567.34	1567.54	1567.74	нм
С12	БФЛД-C12-10XX-XX	1567.75	1567.95	1568.15	нм
H11	БФЛД-H11-10XX-XX	1568.16	1568.36	1568.56	нм
С11	БФЛД-C11-10XX-XX	1568.57	1568.77	1568.97	нм
Н10	БФЛД-H10-10XX-XX	1568.98	1569.18	1569.38	нм
С10	БФЛД-C10-10XX-XX	1569.39	1569.59	1569.79	нм
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	нм
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	нм
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	нм
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	нм
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	нм
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	нм
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	нм
С06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	нм
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	нм
С05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	нм
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	нм
С04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	нм
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	нм
С03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	нм
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	нм
С02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	нм
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	нм
С01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	нм
В00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	нм
Л00	БФЛД-L00-10XX-XX	1577.66	1577.86	1578.06	нм
Q99	БФЛД-Q99-10XX-XX	1578.07	1578.27	1578.47	нм
Л99	БФЛД-L99-10XX-XX	1578.49	1578.69	1578.89	нм
Q98	БФЛД-Q98-10XX-XX	1578.90	1579.10	1579.30	нм
Л98	БФЛД-L98-10XX-XX	1579.32	1579.52	1579.72	нм
Q97	БФЛД-Q97-10XX-XX	1579.73	1579.93	1580.13	нм
Л97	БФЛД-L97-10XX-XX	1580.15	1580.35	1580.55	нм
Q96	БФЛД-Q96-10XX-XX	1580.57	1580.77	1580.97	нм
Л96	БФЛД-L96-10XX-XX	1580.98	1581.18	1581.38	нм
Q95	БФЛД-Q95-10XX-XX	1581.40	1581.60	1581.80	нм
Л95	БФЛД-L95-10XX-XX	1581.82	1582.02	1582.22	нм
Вопрос 94	БФЛД-Q94-10XX-XX	1582.24	1582.44	1582.64	нм
Л94	БФЛД-L94-10XX-XX	1582.65	1582.85	1583.05	нм
Вопрос 93	БФЛД-Q93-10XX-XX	1583.07	1583.27	1583.47	нм
Л93	БФЛД-L93-10XX-XX	1583.49	1583.69	1583.89	нм
Q92	БФЛД-Q92-10XX-XX	1583.91	1584.11	1584.31	нм
Л92	БФЛД-L92-10XX-XX	1584.33	1584.53	1584.73	нм
Вопрос 91	БФЛД-Q91-10XX-XX	1584.75	1584.95	1585.15	нм
Л91	БФЛД-Л91-10ХХ-ХХ	1585.16	1585.36	1585.56	нм
Q90	БФЛД-Q90-10XX-XX	1585.58	1585.78	1585.98	нм
Л90	БФЛД-L90-10XX-XX	1586.00	1586.20	1586.40	нм
Q89	БФЛД-Q89-10XX-XX	1586.42	1586.62	1586.82	нм
Л89	БФЛД-L89-10XX-XX	1586.84	1587.04	1587.24	нм
Q88	БФЛД-Q88-10XX-XX	1587.26	1587.46	1587.66	нм
Л88	БФЛД-L88-10XX-XX	1587.68	1587.88	1588.08	нм
Q87	БФЛД-Q87-10XX-XX	1588.10	1588.30	1588.50	нм
Л87	БФЛД-L87-10XX-XX	1588.53	1588.73	1588.93	нм
Q86	БФЛД-Q86-10XX-XX	1588.95	1589.15	1589.35	нм
Л86	БФЛД-Л86-10ХХ-ХХ	1589.37	1589.57	1589.77	нм
Q85	БФЛД-Q85-10XX-XX	1589.79	1589.99	1590.19	нм
Л85	БФЛД-Л85-10ХХ-ХХ	1590.21	1590.41	1590.61	нм
Вопрос 84	БФЛД-Q84-10XX-XX	1590.63	1590.83	1591.03	нм
Л84	БФЛД-L84-10XX-XX	1591.06	1591.26	1591.46	нм
Вопрос 83	БФЛД-Q83-10XX-XX	1591.48	1591.68	1591.88	нм
Л83	БФЛД-L83-10XX-XX	1591.90	1592.10	1592.30	нм
Q82	БФЛД-Q82-10XX-XX	1592.32	1592.52	1592.72	нм
Л82	БФЛД-Л82-10ХХ-ХХ	1592.75	1592.95	1593.15	нм
Q81	БФЛД-Q81-10XX-XX	1593.17	1593.37	1593.57	нм
Л81	БФЛД-Л81-10ХХ-ХХ	1593.59	1593.79	1593.99	нм
Q80	БФЛД-Q80-10XX-XX	1594.02	1594.22	1594.42	нм
Л80	БФЛД-Л80-10ХХ-ХХ	1594.44	1594.64	1594.84	нм
Вопрос 79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	нм
Л79	БФЛД-L79-10XX-XX	1595.29	1595.49	1595.69	нм
Вопрос 78	БФЛД-Q78-10XX-XX	1595.71	1595.91	1596.11	нм
Л78	БФЛД-L78-10XX-XX	1596.14	1596.34	1596.54	нм
Вопрос 77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	нм
Л77	БФЛД-L77-10XX-XX	1596.99	1597.19	1597.39	нм
Вопрос 76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	нм
Л76	БФЛД-L76-10XX-XX	1597.84	1598.04	1598.24	нм
Вопрос 75	БФЛД-Q75-10XX-XX	1598.27	1598.47	1598.67	нм
Л75	БФЛД-L75-10XX-XX	1598.69	1598.89	1599.09	нм
Вопрос 74	БФЛД-Q74-10XX-XX	1599.12	1599.32	1599.52	нм
Л74	БФЛД-L74-10XX-XX	1599.55	1599.75	1599.95	нм
Вопрос 73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	нм
Л73	БФЛД-L73-10XX-XX	1600.40	1600.60	1600.80	нм
В72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	нм
Л72	БФЛД-L72-10XX-XX	1601.26	1601.46	1601.66	нм
Вопрос 71	БФЛД-Q71-10XX-XX	1601.68	1601.88	1602.08	нм
Л71	БФЛД-L71-10XX-XX	1602.11	1602.31	1602.51	нм
Вопрос 70	БФЛД-Q70-10XX-XX	1602.54	1602.74	1602.94	нм
Л70	БФЛД-L70-10XX-XX	1602.97	1603.17	1603.37	нм
Вопрос 69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	нм
Л69	БФЛД-L69-10XX-XX	1603.83	1604.03	1604.23	нм
Вопрос 68	БФЛД-Q68-10XX-XX	1604.26	1604.46	1604.66	нм
Л68	БФЛД-L68-10XX-XX	1604.68	1604.88	1605.08	нм
Вопрос 67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	нм
Л67	БФЛД-L67-10XX-XX	1605.54	1605.74	1605.94	нм
Вопрос 66	БФЛД-Q66-10XX-XX	1605.97	1606.17	1606.37	нм
Л66	БФЛД-L66-10XX-XX	1606.40	1606.60	1606.80	нм
Вопрос 65	БФЛД-Q65-10XX-XX	1606.84	1607.04	1607.24	нм
Л65	БФЛД-L65-10XX-XX	1607.27	1607.47	1607.67	нм
Вопрос 64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	нм
Л64	БФЛД-L64-10XX-XX	1608.13	1608.33	1608.53	нм
В63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	нм
Л63	БФЛД-L63-10XX-XX	1608.99	1609.19	1609.39	нм
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	нм
Л62	БФЛД-Л62-10ХХ-ХХ	1609.86	1610.06	1610.26	нм
Вопрос 61	БФЛД-Q61-10XX-XX	1610.29	1610.49	1610.69	нм
Л61	БФЛД-Л61-10ХХ-ХХ	1610.72	1610.92	1611.12	нм

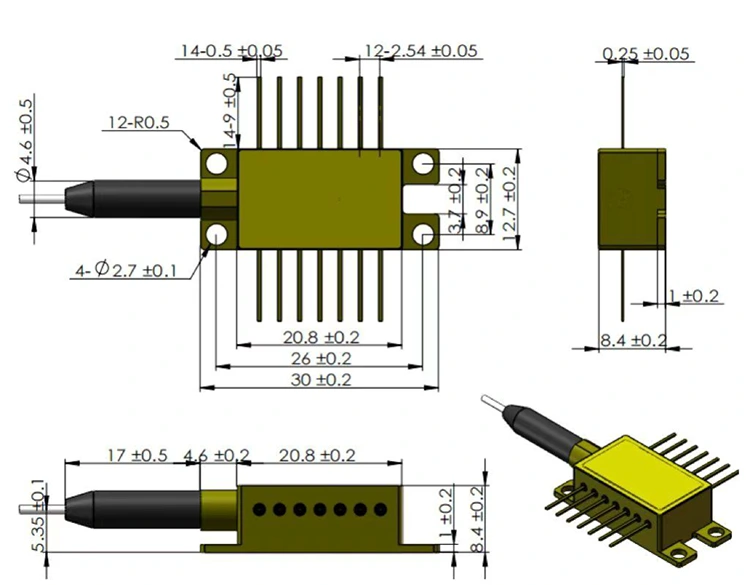

Определение корпуса и вывода

Тип упаковки: 14-контактный герметичный пакет-бабочка

Встроенные компоненты: оптический изолятор, термоэлектрический охладитель (TEC), термистор, фотодиод монитора.

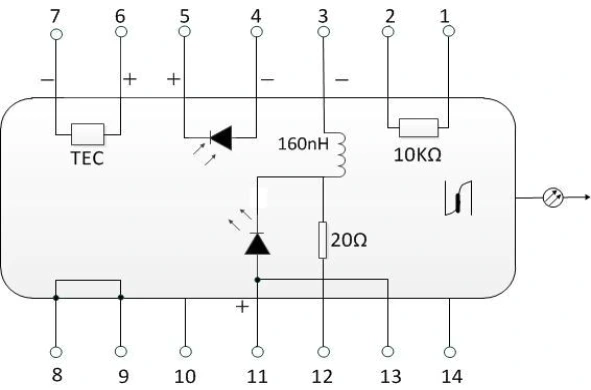

Тип 1 Распиновка

Приколоть	Описание	Приколоть	Описание
1	Термистор	14	НЗ (без подключения)
2	Термистор	13	Лазерный анод (+)
3	Лазерное смещение постоянного тока (катод) (-)	12	Лазерный РЧ катод (-)
4	Анод монитора ЧР (-)	11	Лазерный анод (+)
5	Катод монитора PD (+)	10	НЗ (без подключения)
6	ТЭК (+)	9	Корпус заземления
7	ТЭК (-)	8	Корпус заземления

Тип 2 Распиновка

Приколоть	Описание	Приколоть	Описание
1	ТЭК (+)	14	ТЭК (-)
2	Термистор	13	Корпус заземления
3	Анод монитора ЧР (-)	12	НЗ (без подключения)
4	Катод монитора PD (+)	11	Лазерный катод (-)
5	Термистор	10	Лазерный анод (+)
6	НЗ (без подключения)	9	НЗ (без подключения)
7	НЗ (без подключения)	8	НЗ (без подключения)

Информация для заказа: лазерный диод DWDM DFB C+L диапазона 10 мВт

Номенклатура моделей

БФЛД - XXXX - XX - XX - XX (-X)

Пример: BFLD-C34-10SM-FA

Поле	Код	Описание
Тип лазера	БФЛД	Лазерный диод ButterflyDFB
Длина волны	Cxx /Hxx/ Lxx/Qxx	C63-C01илиH62-H01 или L00-L61 или Q00-Q61
Выходная мощность	10	10мВт
Тип волокна	СМ / ПМ	SM = одномодовый (SMF-28e); PM = сохранение поляризации (PM1550)
Тип разъема	ФА/СА	FA = FC/APC; СА = СК/АПК; Доступны другие разъемы
Распиновка	НУЛЬ / 2	NULL = Тип 1 (по умолчанию); 2 = насос типа 2

Часто задаваемые вопросы (FAQ)

Вопрос: В чем разница между конфигурациями контактов типа 1 и типа 2?

О: Тип 1 соответствует стандартной конфигурации телекоммуникационного штыря-бабочки, обычно используемой для передатчиков DWDM и приложений высокоскоростной оптической связи. Он обеспечивает выделенные соединения для сигналов лазерного смещения, радиочастотной модуляции, TEC, термистора и сигналов контрольных фотодиодов, чтобы обеспечить совместимость со схемами драйверов телекоммуникационных лазеров.

Тип 2 оптимизирован для применения в лазерах накачки благодаря упрощенному электрическому интерфейсу и другой схеме TEC для работы накачки высокой мощности и управления температурой.

В обеих конфигурациях используется один и тот же 14-контактный механический корпус «бабочка», но назначение электрических контактов у них разное. Они механически совместимы, но требуют различной компоновки печатных плат и конструкции драйверов.

Вопрос: Почему встроенный оптический изолятор важен для приложений DWDM и датчиков?

Ответ: В системах передачи и оптоволоконных датчиков DWDM оптические отражения от разъемов, волоконных интерфейсов и оптических компонентов могут возвращаться обратно в резонатор лазера. Эта оптическая обратная связь может привести к нестабильности режима, флуктуациям длины волны, увеличению шума и ухудшению производительности системы.

Встроенный оптический изолятор с изоляцией ≥30 дБ подавляет эти обратные отражения, улучшая стабильность длины волны, уменьшая шум, вызванный обратной связью, и обеспечивая надежную работу в таких приложениях, как когерентное обнаружение, распознавание волокон и малошумящая оптическая передача.

Вопрос: Могу ли я получить собственную длину волны за пределами стандартного списка диапазонов C+L?

А: Да. Мы поддерживаем индивидуальные длины волн в зависимости от требований конкретного приложения. Для лазерных продуктов DWDM доступны индивидуальные длины волн в нашем сертифицированном диапазоне длин волн (например, 1527–1611 нм, в зависимости от наличия чипа).

Другие диапазоны длин волн, включая O-диапазон (1260–1360 нм) и S-диапазон (1460–1530 нм), также могут быть рассмотрены для конкретных приложений.

Возможность использования индивидуальной длины волны зависит от наличия лазерного чипа, конструкции решетки и графика производства. Пожалуйста, свяжитесь с нами, указав целевую длину волны и детали применения для оценки.

Сопутствующие товары

· DWDM 14-контактный аналоговый лазер-бабочка для кабельного телевидения -ITU-T Grid CH18-64 1526,44~1563,05 нм, высокая линейность передачи по оптоволоконному кабелю

· Лазер с оптоволокном LAN-WDM, 10 мВт — 1266,5–1345,5 нм (опция), предназначен для оптических приемопередатчиков 400G/800G.

· Лазерный источник CWDM 1270–1650 нм DFB — для оптической связи и распределенного оптоволоконного зондирования

· Волоконно-связанный лазер мощностью 1550 нм, 1 Вт — мощный источник для волоконного лазерного посева, оптического усиления и промышленной фотоники

· Лазер с узкой шириной линии DFB, 1550 нм, 100 кГц BTF — источник с низким фазовым шумом для когерентной связи, LiDAR и точного измерения

Техническое описание - Лазерный диод DWDM DFB C+L диапазона 10 мВт

Техническая спецификация

Добавьте эту страницу в закладки для удобного использования в будущем.

Горячие Теги: Китай Лазерный диод C L диапазона DWDM DFB мощностью 10 мВт Производитель, Поставщик, Фабрика

Связанная категория

Отправить запрос

Контакты



Адрес

Комната 901, корпус A, Rongchao New Era Plaza, № 3 Lanqing 1st Road, община Луху, район Гуаньху, район Лунхуа, Шэньчжэнь, 518110, Китай


Тел.

+86-13322933691


Электронная почта

sales06@boxoptronics.com

Ищете конкурентоспособные цены на оптовые заказы? Отправьте запрос в Box Optronics на получение высокопроизводительных DFB-лазеров, SLED и волоконно-оптических устройств с постоянными магнитами. Получите профессиональное ценовое предложение в течение 24 часов.
