DFB-лазер 1310 нм, 100 мВт

Компания Box Optronics предлагает DFB-лазер мощностью 1310 нм и мощностью 100 мВт, лазерный источник премиум-класса с оптоволокном, предназначенный для требовательных приложений оптической связи, измерения и тестирования. Это устройство имеет структуру распределенной обратной связи (DFB) с многоквантовой ямой (MQW), обеспечивающую исключительную стабильность длины волны, высокий коэффициент подавления боковых мод и выходную мощность одномодового волокна до 120 мВт.

Размещенный в стандартном 14-контактном корпусе типа «бабочка» со встроенным TEC-охладителем, термистором, оптическим изолятором и фотодиодом монитора, этот лазер совместим со стандартами распиновки OC-48. Будь то мощные испытательные системы, оптоволоконные сенсорные сети или системы связи нового поколения, Box Optronics обеспечивает надежную работу, подкрепленную строгим контролем качества и глобальной технической поддержкой.

Основные характеристики: DFB-лазер мощностью 1310 нм и мощностью 100 мВт.

● Высокая выходная оптическая мощность: типично до 120 мВт (волокно SM).

● Структура DFB с многоквантовыми ямами (MQW) для превосходной стабильности длины волны.

● Высокий коэффициент подавления боковой моды (SMSR): обычно >35 дБ.

● Встроенный оптический изолятор для защиты от обратного отражения.

● Встроенный TEC-охладитель и термистор для точного контроля длины волны.

● Мониторинг фотодиода для мониторинга мощности в режиме реального времени.

● Варианты одномодового (SM) или волокна с сохранением поляризации (PM).

● Стандартный оптоволоконный разъем FC/APC (настраиваемый).

● Совместимый по распиновке стандартный 14-контактный корпус типа «бабочка» OC-48.

Типичные области применения — DFB-лазер 1310 нм, 100 мВт

● Мощные оптические системы тестирования и измерения.

● Волоконно-оптические передатчики и приемопередатчики связи.

● Исходные источники оптического усилителя.

● Лидар FMCW.

● Научно-исследовательские лаборатории.

● Мониторинг и контроль промышленных процессов.

Технические характеристики-1310 нм DFB-лазер мощностью 100 мВт

Абсолютные максимальные рейтинги

Оптико-электрические характеристики (Т=25°С, ПЧ=ВГД)

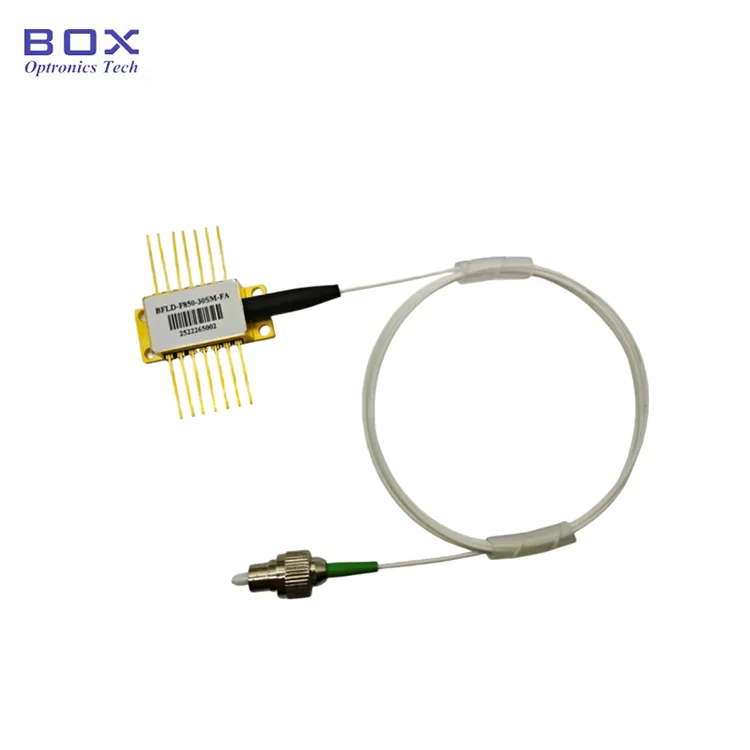

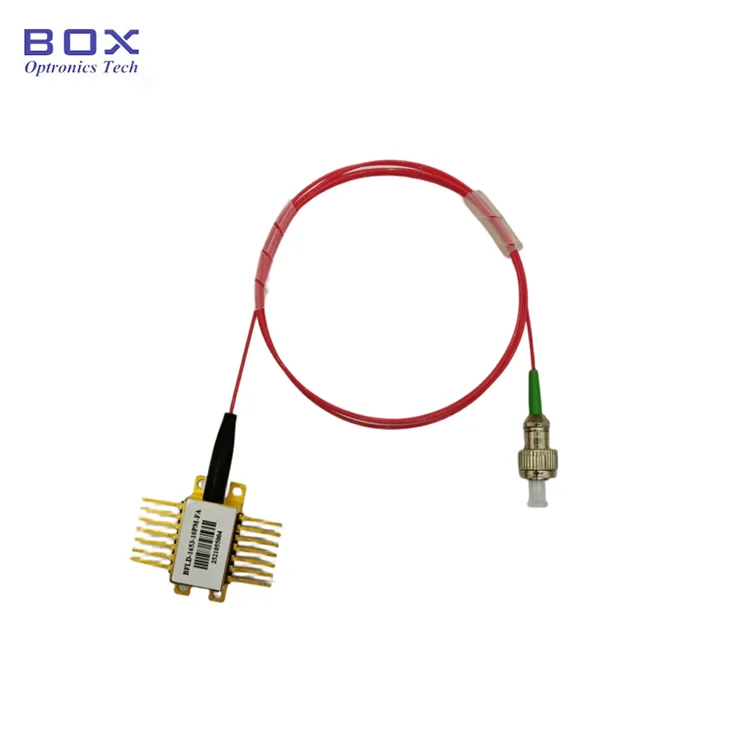

Подробная информация о продукте-1310 нм DFB-лазер мощностью 100 мВт

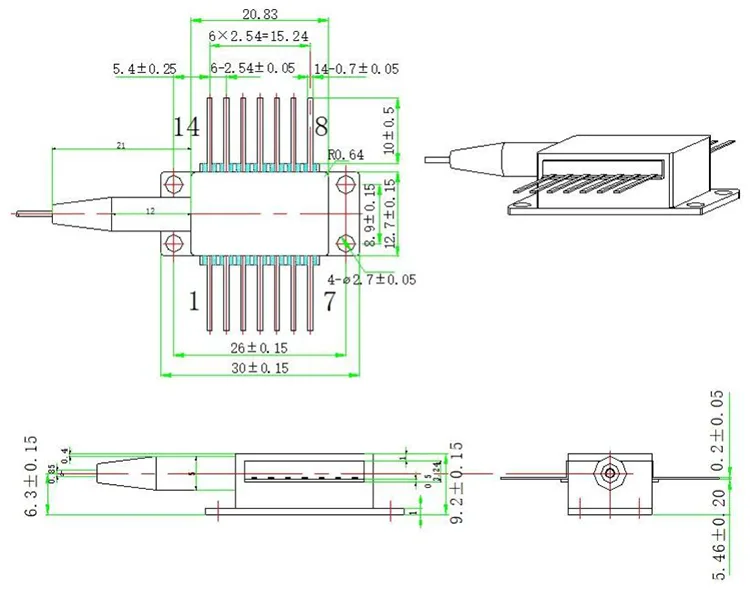

Размеры упаковки

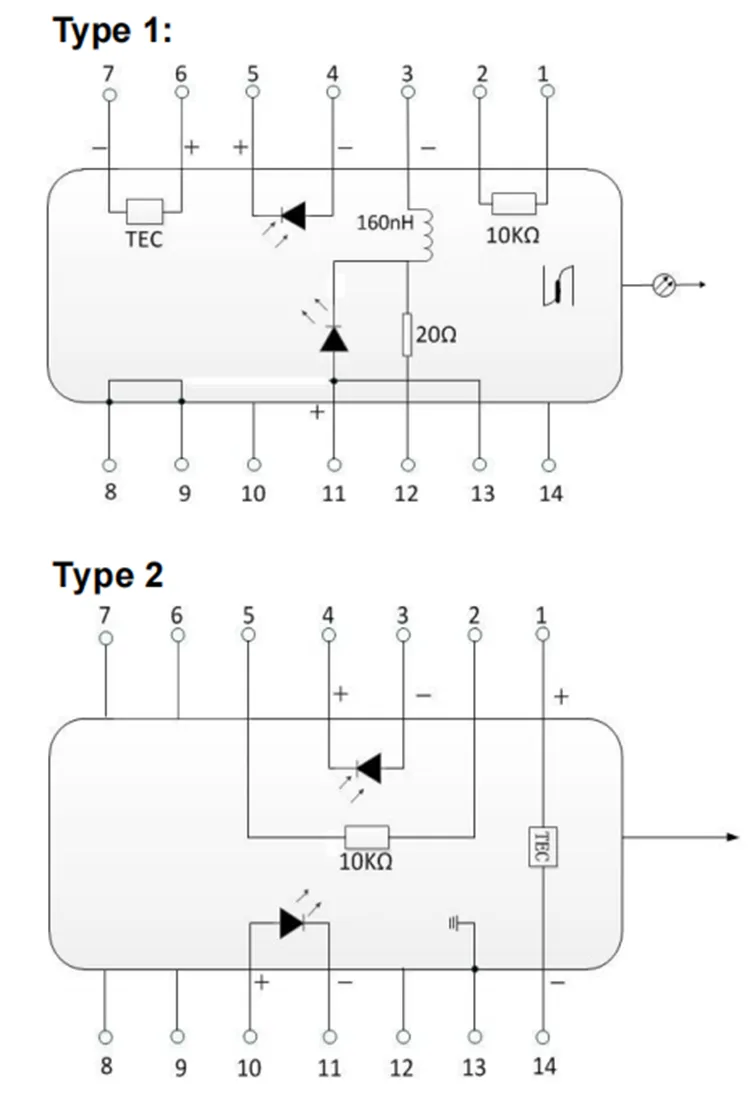

Определение распиновки (тип 1)

Определение распиновки (Тип 2)

Почему стоит выбрать Box Optronics?

● ✓ Более 10 лет профессионального опыта производства лазерных диодов.

● ✓ Строгий контроль качества со 100 % тестированием перед отправкой.

● ✓ Конкурентоспособные цены и возможность стабильной оптовой доставки.

● ✓ Гибкие возможности настройки длины волны, мощности, волокна и корпуса.

● ✓ Круглосуточная техническая поддержка и быстрый ответ.

● ✓ Доступен образец тестирования для оценки.

● ✓ Сертифицированная система менеджмента качества ISO9001:2015.

● ✓ Доставка по всему миру с помощью экспресс-доставки DHL, UPS и FedEx.

Информация для заказа

Номер детали

БФЛД - XXXX - XX - XX - X

Пример: BFLD-1310-1HPM-FA2

Лазерный диод-бабочка DFB, 1310 нм, 100 мВт, 14 контактов, волокно PM, разъем FC/APC, распиновка типа 2

Доступные параметры настройки

● Центральная длина волны: 1270–1650 нм (доступны пользовательские длины волн).

● Выходная мощность: 10 МВт, 20 МВт и другие.

● Тип волокна: одномодовое волокно, волокно с сохранением поляризации.

● Длина волокна: 1 м, 1,5 м, 2 м (индивидуальная длина).

● Тип разъема: FC/APC, FC/UPC, SC/APC, LC/APC, голое волокно.

● Конфигурация выводов: Тип 1, Тип 2.

Для индивидуальных требований, пожалуйста, свяжитесь с нашим отделом продаж:

Электронная почта: sales06@boxoptronics.com

Тел: +86-13322933691

Сайт: www.boxphotonics.com.

Технический паспорт и отчет об испытаниях

Каждое устройство поставляется с подробным отчетом об испытаниях, документирующим измеренные параметры производительности. Лист испытаний содержит подробные характеристики, кривые производительности и примечания.

● Индивидуальный отчет об испытаниях прилагается к каждому устройству.

● Приведены типичные спектральные и энергетические кривые.

Техническая спецификация

Отчет об испытаниях для справки

Условия предложения и оплаты

Условия предложения

● EXW (Ex Works): рекомендуется, если у вас есть учетная запись DHL/UPS/FedEx. Мы отправляем товар, используя вашу учетную запись; Стоимость доставки не взимается нами.

● DAP (доставка на место): если у вас нет учетной записи курьера, мы можем организовать доставку с предоплатой перевозки.

● Прочие условия: свяжитесь с нами для обсуждения.

Условия оплаты

● PayPal: быстрая и безопасная оплата образцов и небольших заказов.

● T/T (банковский перевод): стандартный способ оплаты для обычных производственных заказов.

● Alibaba Trade Assurance: надежная защита заказов для онлайн-транзакций с гарантией покупателя.

● Гибкие условия оплаты: обсуждаются для долгосрочных или стратегических партнеров.

Время выполнения

● Стандартное производство: ~10 рабочих дней.

● Товары в наличии: отгрузка занимает 2–3 рабочих дня.

● Индивидуальные конфигурации: 15–20 рабочих дней.

● Объемные заказы: для получения информации о графике производства свяжитесь с нами.

● Международная доставка: 3–5 рабочих дней (DHL/UPS/FedEx Express).

● Ускоренное обслуживание: доступно по запросу (может взиматься дополнительная плата).

Примечания по эксплуатации и обращение с ними

Защита от ЭСР

Это устройство чувствительно к электростатическому заряду. При упаковке, транспортировке и использовании требуется строгое соблюдение мер антистатической защиты. Невыполнение этого требования может привести к необратимому повреждению устройства.

● При работе всегда надевайте антистатический браслет.

● Работайте на правильно заземленном антистатическом коврике.

● Убедитесь, что все оборудование правильно заземлено.

● Не прикасайтесь напрямую к контактам и оптоволоконному разъему.

Вопросы электропитания

● Используйте регулируемый источник тока с низким уровнем шума.

● Внедрите правильное ограничение тока, чтобы предотвратить повреждение.

● Избегайте скачков напряжения и скачков напряжения.

● Никогда не превышайте максимальный номинальный ток прямого тока.

● Всегда включайте охлаждение TEC перед подачей лазерного тока.

Обращение с оптоволокном

● Избегайте чрезмерного изгиба волокна.

● Не тяните и не перекручивайте оптоволоконный провод.

● Очистите оптоволоконные разъемы перед подключением.

● Всегда используйте пылезащитные колпачки, когда разъем не используется.

● Перед использованием проверьте торцевую поверхность волокна на наличие повреждений.

Управление температурным режимом

● Для обеспечения оптимальной производительности установите устройство на подходящий радиатор.

● Обеспечьте хороший тепловой контакт между корпусом и радиатором.

● Используйте термоинтерфейсный материал (термосмазку/прокладку) для лучшей теплопередачи.

● Для обеспечения надежности работайте в указанном температурном диапазоне.

● Обеспечьте достаточное время прогрева для стабилизации длины волны.

Гарантия качества и послепродажное обслуживание

Гарантийный срок

Box Optronics гарантирует отсутствие дефектов материалов и изготовления в этом изделии в течение 12 месяцев с даты покупки. В течение гарантийного срока мы бесплатно отремонтируем или заменим неисправную продукцию по своему усмотрению.

Исключения из гарантии

Бесплатная гарантия не распространяется на следующие условия:

● Ущерб, вызванный природными факторами (молнией, наводнением и т. д.) или воздействием окружающей среды.

● Неисправности из-за неправильной эксплуатации или неправильного использования пользователем.

● Очевидный физический ущерб, вызванный человеческой ошибкой.

● Попытки несанкционированной разборки, модификации или ремонта.

● Измененные или неполные гарантийные этикетки на корпусе.

● Повреждения или потери во время транспортировки после отгрузки.

● Повреждения, вызванные превышением максимальных номинальных значений или условиями эксплуатации.

Послепродажная поддержка

● Быстрое время ответа: в течение 24 часов в рабочие дни.

● Удаленное устранение неполадок и поддержка приложений.

● Платное техническое обслуживание доступно после гарантийного срока.

● Индивидуальные технические консультационные услуги.
