Лазер DWDM DFB 1550,12 нм

Обзор продукта: лазер DWDM DFB с длиной волны 1550,12 нм

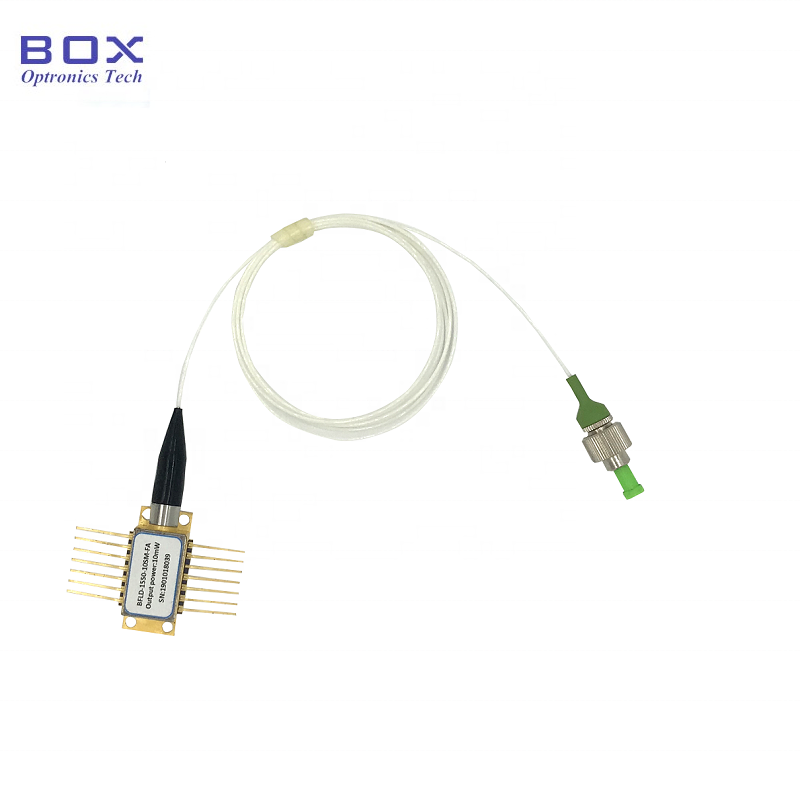

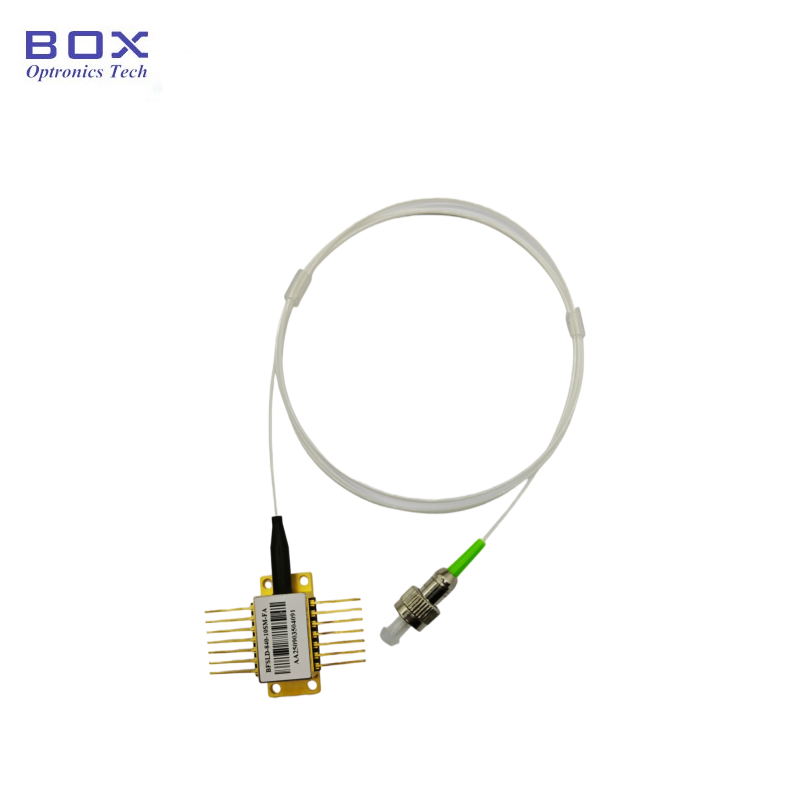

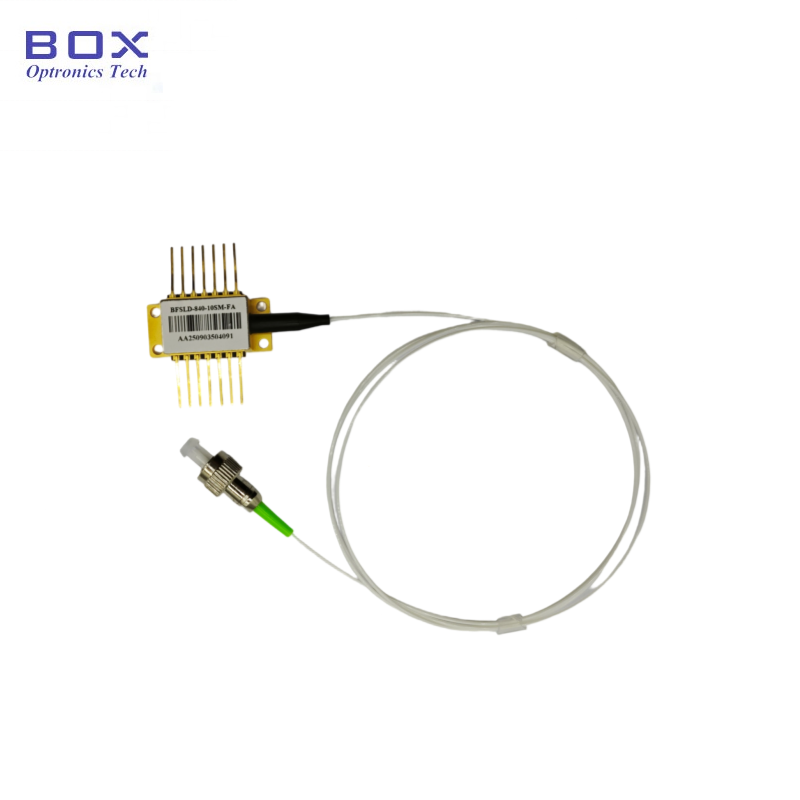

Лазер DWDM DFB с длиной волны 1550,12 нм (модель BFLD-CH34-XXSM-FA, ITU Grid Channel 34) представляет собой 14-контактный лазерный диод с распределенной обратной связью в корпусе «бабочка», специально разработанный для аналоговой передачи кабельного телевидения и приложений оптической связи DWDM. Работая на стандартной длине волны сетки ITU 1550,12 нм, это устройство обеспечивает выходную оптическую мощность 10 мВт или 20 мВт через одномодовое волокно или волокно с сохранением поляризации с разъемом FC/APC.

Размещенный в герметичном 14-контактном корпусе типа «бабочка» со встроенным изолятором, термоэлектрическим охладителем (TEC), термистором 10 кОм и фотодиодом монитора, лазер обеспечивает стабилизацию температуры и мощности во всем диапазоне рабочих температур от -40°C до +85°C. Доступны две конфигурации выводов (Тип 1 и Тип 2) для совместимости с различными конструкциями системных плат.

Основные характеристики: лазер DWDM DFB с длиной волны 1550,12 нм

· Стандартная длина волны сетки ITU: 1550,12 нм (канал 34), полный диапазон CH18–CH64 опционально.

· Высокая выходная оптическая мощность: 10 мВт или 20 мВт

· Усовершенствованная конструкция аналогового чипа, оптимизированная для передачи по кабельному телевидению.

· Высокий коэффициент подавления боковой моды: SMSR ≥30 дБ

· Встроенный оптический изолятор: изоляция ≥30 дБ при 25°C

·Высокие оптические обратные потери: ≥40 дБ

· Широкая полоса пропускания модуляции: обычно 2,5 ГГц.

· 14-контактный герметичный корпус типа «бабочка» со встроенным ТЭО и термистором

· Встроенный фотодиод монитора для контроля мощности

· Варианты оптоволокна: одномодовое волокно SMF-28e или PMF-1550 с сохранением поляризации.

· Стандартный разъем FC/APC, пигтейл длиной 1,0 м (свободная трубка 900 мкм)

· Широкий диапазон рабочих температур: от -40°C до +85°C.

· Две конфигурации выводов (Тип 1/Тип 2) для гибкости конструкции

Типичные области применения — лазер DWDM DFB с длиной волны 1550,12 нм

· Сети кабельного телевидения и головные системы передачи

· Сети с ограниченными ресурсами оптоволокна (мультиплексирование по длине волны)

· Узел кабельного телевидения и распределительное оборудование

· Модули оптического передатчика для аналоговой радиочастотной передачи по оптоволокну

· Приборы для тестирования и измерения оптоволокна

· Распределение спутниковых и радиочастотных сигналов по оптоволокну

· Исследования и разработки в лабораториях оптической связи

· Интеграция OEM в кабельное телевидение и телекоммуникационное оборудование

Технические характеристики продукта-1550,12 нм DWDM DFB-лазер

Абсолютные максимальные рейтинги

Электрооптические характеристики (T = 25°C, IF = IOP)

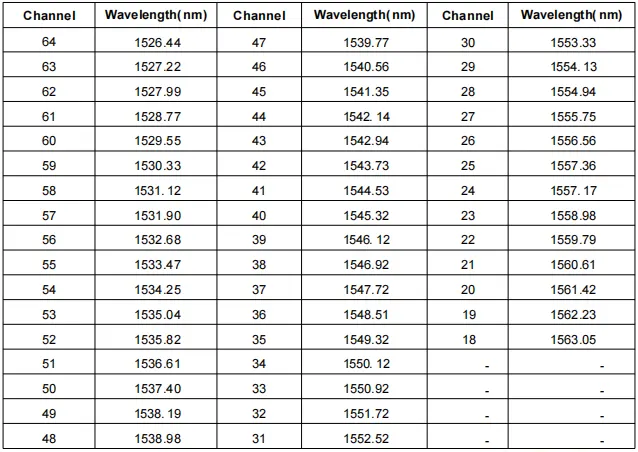

Справочник по длине волны сетки ITU (выбранные каналы)

Примечание. Полные каналы сетки ITU CH18–CH64 (1526,44–1563,05 нм) доступны по запросу.

Характеристики оптического волокна — лазер DWDM DFB 1550,12 нм

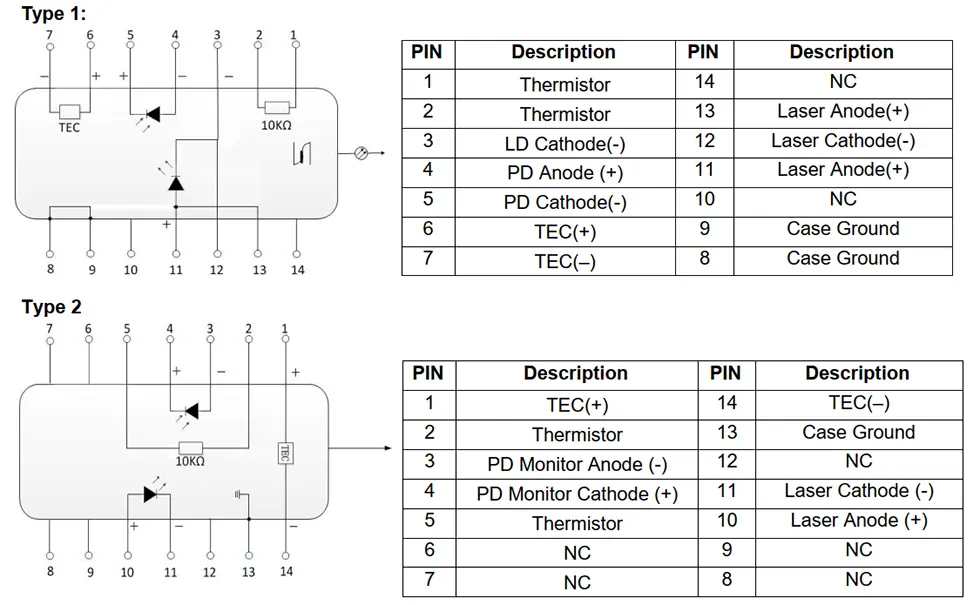

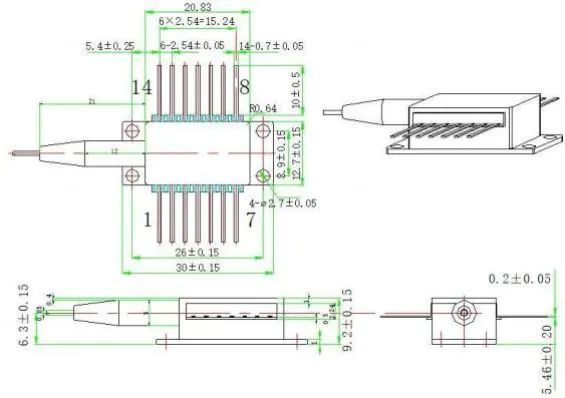

Корпус и определение выводов-1550,12 нм DWDM DFB лазер

Информация для заказа: лазер DWDM DFB с длиной волны 1550,12 нм

Номенклатура моделей

БФЛД - XXXX - XX - XX - XX (-X)

Пример: BFLD-CH34-10SM-FA

Почему стоит выбрать лазеры Box Optronics DWDM DFB?

· Проверенная технология лазерных чипов DFB с аналогово-оптимизированной конструкцией для приложений кабельного телевидения

· 100% функциональное тестирование и проверка работоспособности перед отправкой

· Полная поддержка длин волн сетки ITU (CH18–CH64) с жестким допуском по длине волны

· Конкурентоспособные цены при прямых поставках с завода.

· Гибкие объемы заказов — поддержка как прототипов исследований и разработок, так и серийного производства.

· Варианты настройки длины волны, мощности, типа волокна, разъема и конфигурации контактов

· Долгосрочная стабильность поставок для программ развертывания и производства сетей кабельного телевидения.

· Герметичная упаковка-бабочка со встроенным TEC для надежной работы в широком диапазоне температур.

· Международная доставка через DHL/UPS/FedEx с полным отслеживанием.

Часто задаваемые вопросы (FAQ)

Вопрос: В чем разница между этим лазером DWDM DFB и стандартным лазером DFB?

Ответ: Этот DFB-лазер с сеткой ITU сочетает в себе точное управление длиной волны и производительность, оптимизированную для аналогового кабельного телевидения. Он имеет оптимизированную конструкцию лазерного чипа для обеспечения высокого отношения несущей к шуму (CNR), низкого уровня искажений (CSO/CTB) и стабильного оптического выхода.

По сравнению со стандартными DFB-лазерами, предназначенными в основном для цифровой оптической связи, DFB-лазеры CATV специально оптимизированы для приложений аналоговой модуляции, где линейность и шумовые характеристики имеют решающее значение.

Вопрос: Какие длины волн сетки ITU доступны?

О: Мы предлагаем длины волн сетки ITU-T от CH18 (1563,05 нм) до CH64 (1526,44 нм), охватывая наиболее часто используемые каналы DWDM C-диапазона. Пользовательские длины волн доступны в соответствии с конкретными системными требованиями.

Вопрос: В чем разница между вариантами оптоволокна SMF и PMF?

О: SMF-28e — это стандартное одномодовое волокно, подходящее для большинства приложений кабельного телевидения и общей оптической связи, где поляризация не является критической. PMF-1550 — волокно, сохраняющее поляризацию, предназначенное для систем, чувствительных к поляризации. Для волокна PM медленная ось совмещена с шпонкой разъема. Выбирайте в зависимости от требований к поляризации вашей системы.

Вопрос: Почему встроенный изолятор важен для систем кабельного телевидения?

О: Оптическая обратная связь, вызванная отражениями волокон или оптических компонентов, может привести к появлению шума, нестабильности длины волны и ухудшению качества сигнала в аналоговых системах передачи. Встроенный оптический изолятор подавляет оптическую обратную связь, обеспечивая стабильную выходную мощность, низкий уровень шума и надежную передачу данных кабельного телевидения.

Вопрос: Каков минимальный объем заказа (MOQ)?

О: Минимальный заказ составляет 1 шт. Мы поддерживаем гибкие объемы заказа. Стандартные модели могут поставляться в небольших количествах для исследований и разработок и создания прототипов, а также в больших объемах для развертывания и производства сетей кабельного телевидения. Свяжитесь с нашим отделом продаж для уточнения цен на необходимое количество.

Вопрос: Могу ли я получить пользовательскую длину волны, мощность или конфигурацию разъема?

О: Да, мы предлагаем комплексные возможности настройки, включая любую длину волны сетки ITU (CH18–CH64), индивидуальные уровни выходной мощности в пределах 6–20 мВт, альтернативные типы и длины волокон, различные типы разъемов (FC/APC, SC/APC, LC и т. д.) и индивидуальные конфигурации контактов (Тип 1 или Тип 2). Свяжитесь с нами и сообщите ваши конкретные требования, и наша команда инженеров рассмотрит технико-экономическое обоснование и предоставит ценовое предложение.

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Время выполнения

· Стандартные единицы (модели на складе): 3–5 рабочих дней.

· Стандартное производство: 2–3 недели.

· Объемные заказы: свяжитесь с нами для получения графика производства.

· Индивидуальные заказы: 3–4 недели.

· Международная доставка: ~5 рабочих дней (DHL/UPS/FedEx Express)

Примечания по эксплуатации и обращение с ними

· Лазерные диоды являются устройствами, чувствительными к электростатическому разряду (ESD). При обращении с ними всегда используйте соответствующую защиту от электростатического разряда.

· Не прикасайтесь к торцу волокна и оптическим компонентам голыми пальцами, чтобы предотвратить загрязнение.

· Храните неиспользуемые устройства в упаковке, устойчивой к электростатическому разряду, при рекомендованной температуре хранения (от -40°C до +85°C).

· Не превышайте абсолютные максимальные значения, указанные в таблице данных.

· Всегда используйте драйвер лазерного диода с ограничением тока и защитой от перенапряжения.

· Включите стабилизацию температуры TEC перед подачей тока возбуждения лазера для обеспечения оптимальной производительности и надежности.

· Избегайте чрезмерного изгиба оптоволокна, чтобы предотвратить повреждение волокна.

· Очистите оптоволоконные разъемы соответствующими чистящими инструментами перед соединением, чтобы предотвратить повреждение и вносимую потерю.

· Эксплуатация лазера при температуре выше номинального тока или при температуре за пределами диапазона может сократить срок службы и привести к необратимому повреждению.
