Модуль лазерного диода DFB 1030 нм, 50 мВт

Оглавление

1. Введение 1030 нм Лазерный диодный модуль DFB мощностью 50 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

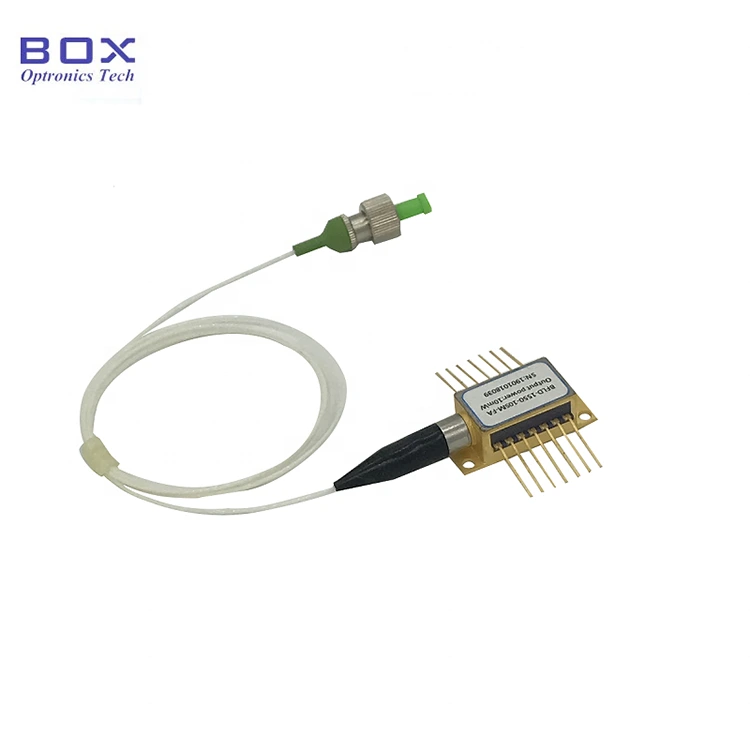

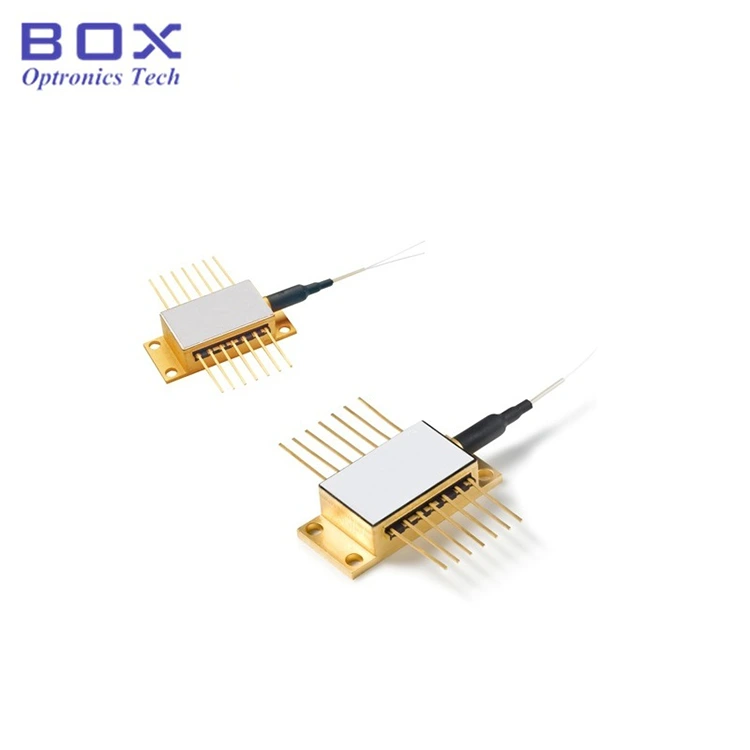

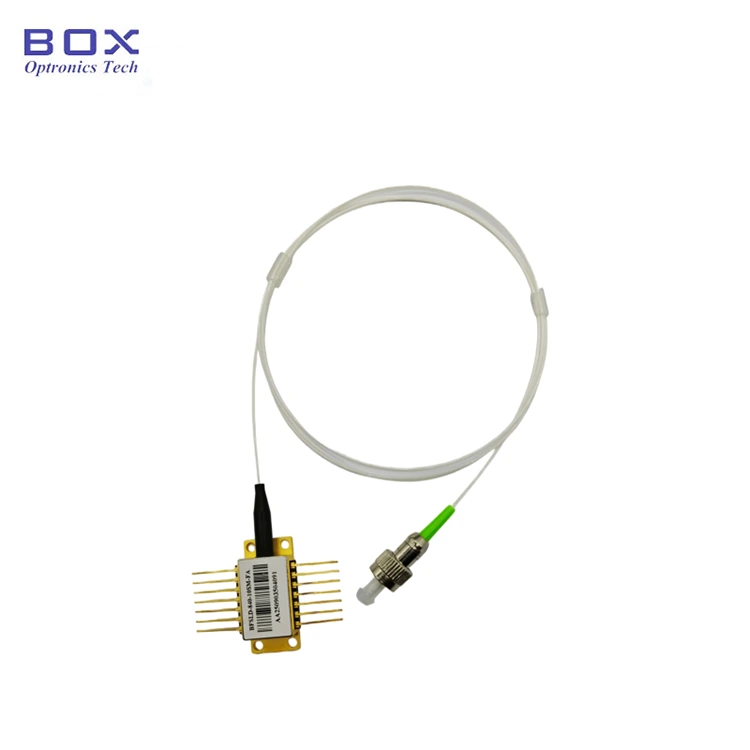

Модуль лазерного диода DFB 1030 нм, 50 мВт герметичен. запечатан в 14-контактный корпус типа «бабочка». Он поддерживает работу CW или импульс, и включает в себя охладитель TEC и термистор для стабильного спектра. Подходит для спектроскопии, телекоммуникации, освещение и зондирование. Перед включением питания сначала активируйте охладитель TEC, затем подавайте питание небольшими порциями, чтобы предотвратить перегрев чипа или становится перегруженным.

Технические характеристики продукта

Особенности продукта

● Лазер с распределенной обратной связью;

● Непрерывный или импульсный режим работы;

● Встроенный монитор ФР, термоэлектрический охладитель и термистор;

● Дополнительный разъем FC/APC.

Применение продукта

● спектроскопия;

● Телеком;

● Освещение;

● Ощущение.

Продукт Подробности

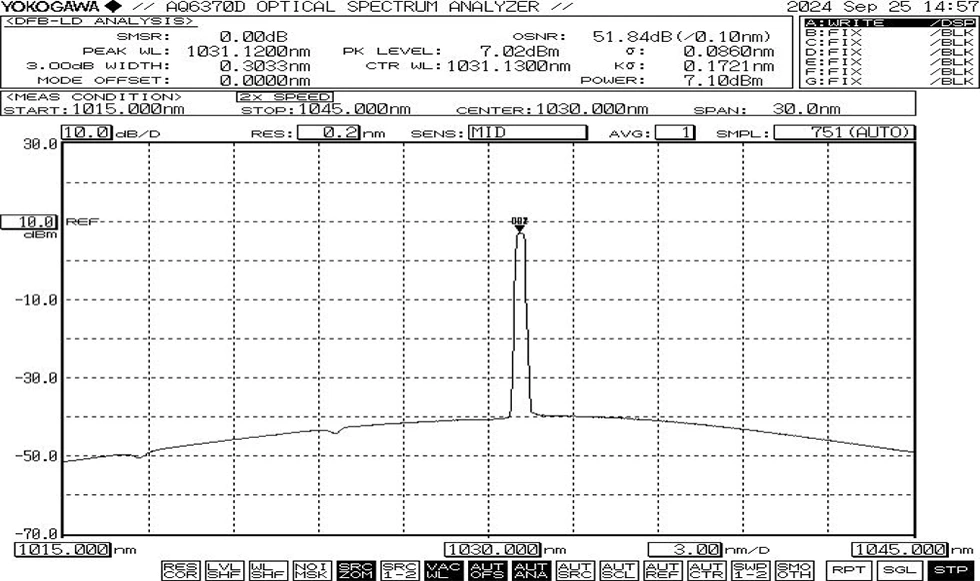

● Типичный спектр: 1030 нм, допуск WL +/- 2 нм.

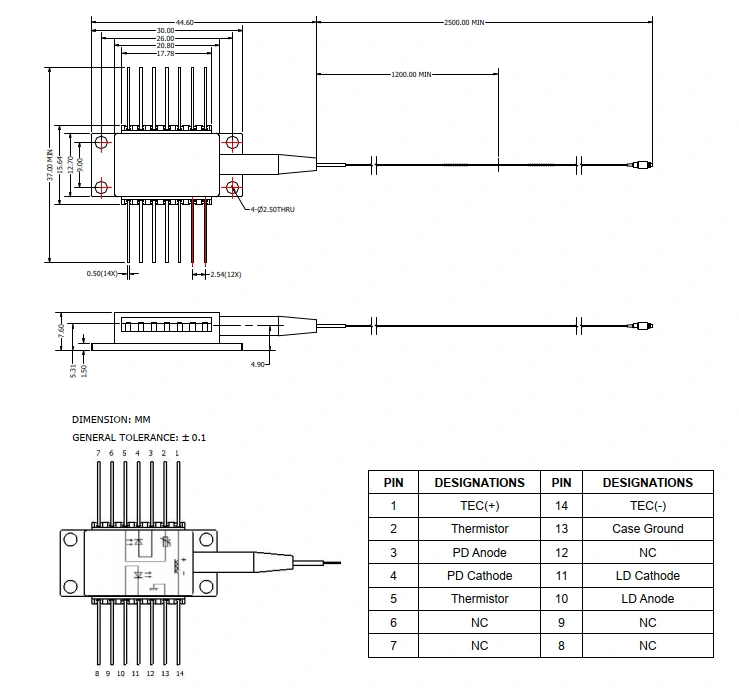

● Чертеж упаковки и определение выводов (единицы измерения: мм).

Часто задаваемые вопросы

(1) Это Можно ли регулировать длину волны, изменяя температуру? Что такое коэффициент?

--Коэффициент длины волны/температуры 0,01 нм/℃.

(2) Что такое тип волокна?

--Corning HI1060, NA=0,14, MFD=6,2 мкм при 1060 нм.

(3)Что такое диапазон регулировки мощности?

--10~100%.

(4)Вы предоставить защитную трубку и разъем для ЛД?

--Да. Свободная трубка 900 мкм и FC/APC являются дополнительными.

Заказ информация

например: BFLD-D1030-50SM-FA

(Информация для заказа: Модуль лазерного диода DFB, 1030 нм, 50 мВт, бабочка. пакет, с оптоволокном SM, разъемом FC/APC).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
