Лазер-бабочка высокой мощности DFB 1550 нм, 100 мВт

Оглавление

1. Введение 1550 нм Лазер-бабочка высокой мощности DFB 100 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Лазер-бабочка высокой мощности с длиной волны 1550 нм и мощностью 100 мВт. на чипе DFB MQW (многоквантовая яма), использующем стандартный 14-контактный разъем пакет «бабочка», он включает в себя TEC (термоэлектрический охладитель), термистор, контроль подсветки ФД (Фотодиод). Если контакты требуют пайки, Температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд.

Технические характеристики продукта

Особенности продукта

● SM-волокно или косичка из волокна PM;

● Высокий выходная мощность до 100мВт;

● Высокий коэффициент подавления боковой моды;

● 14-контактный Пакет BTF с TEC, термистором и следить за ПД.

Применение продукта

● Оптоволоконная связь;

● Лабораторный оптический тест;

● Оптоволоконное зондирование.

Продукт Подробности

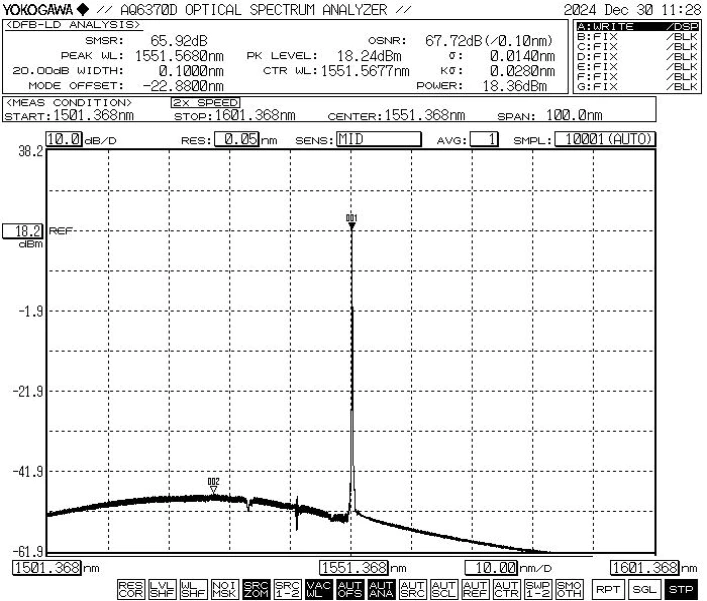

● Типичный спектр: 1550 нм, допуск +/-2 WL.

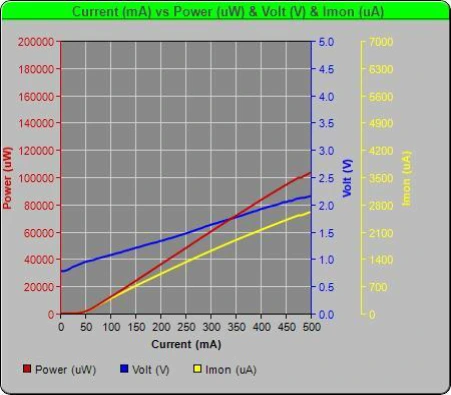

● Лазер-бабочка PIV-1550nm DFB мощностью 100 мВт.

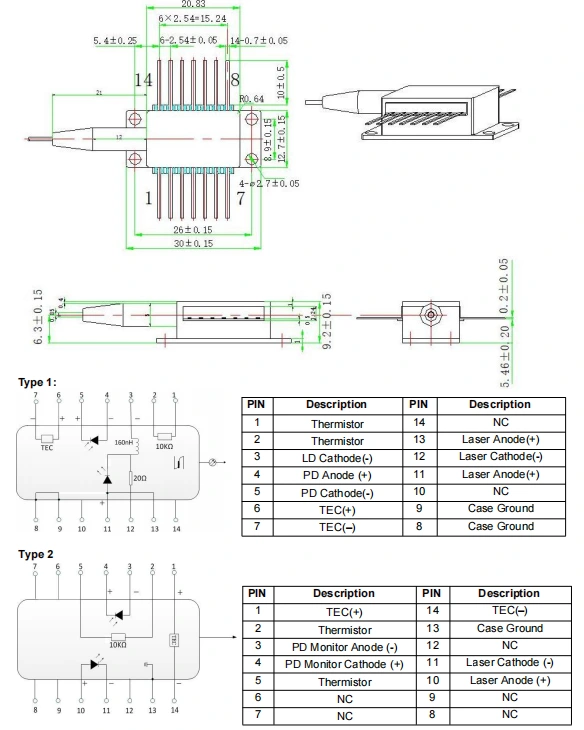

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм) - 1550 нм, DFB, 100 мВт. Лазер-бабочка высокой мощности

Заказ информация

например: BFLD-1550-1HSM-FA2

(Информация для заказа: лазер-бабочка высокой мощности DFB, 1550 нм, 100 мВт, SM оптоволокно, с разъемом FC/APC, штекером насоса).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
