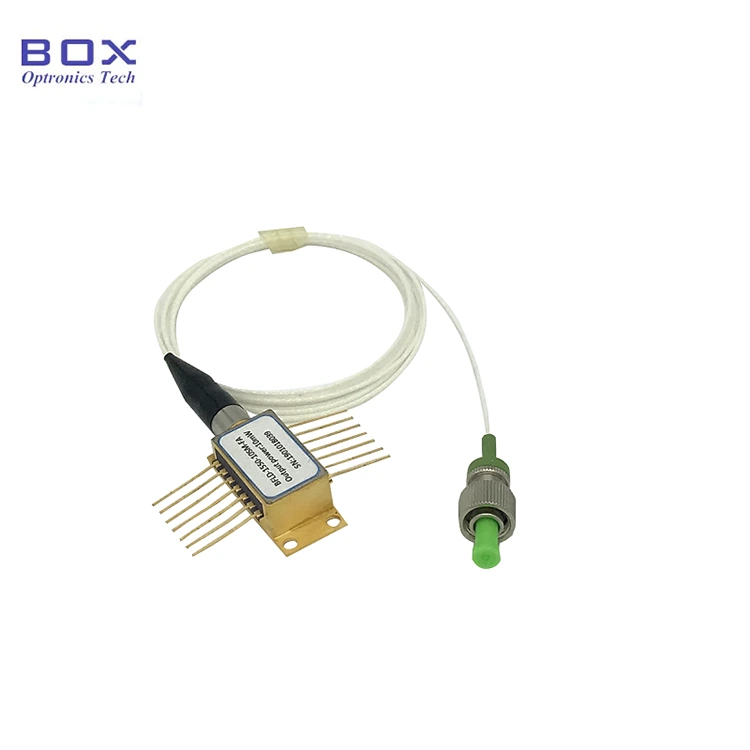

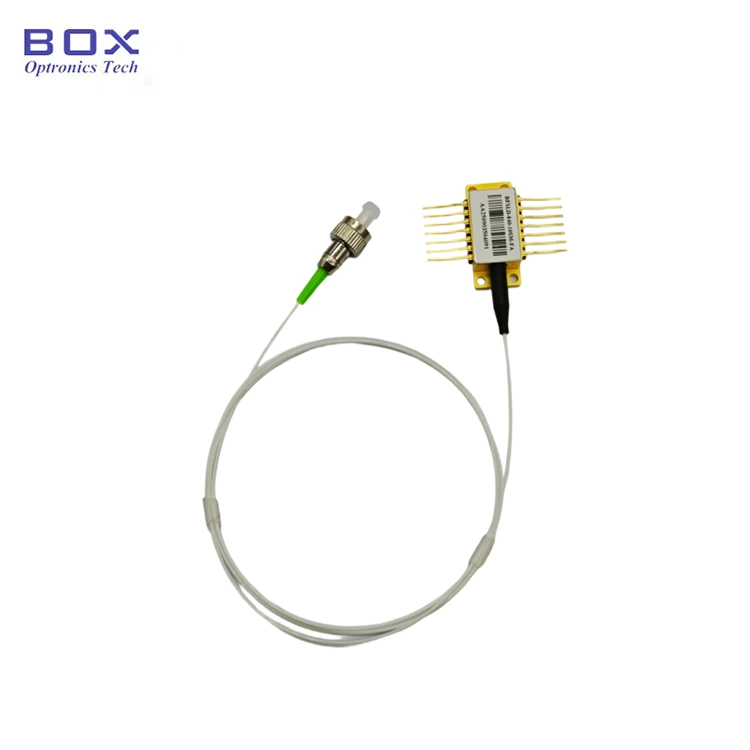

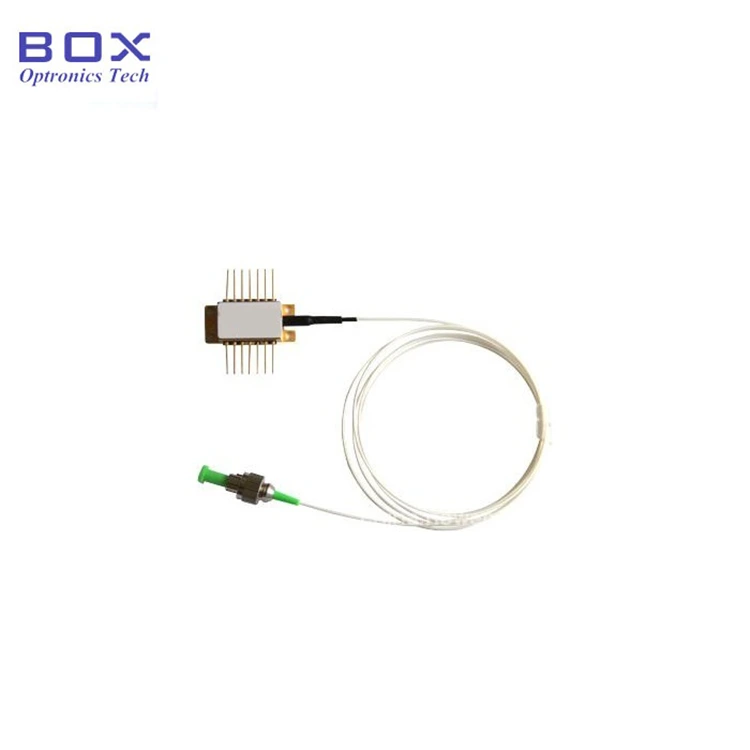

Лазерный диод-бабочка DFB, 1030 нм, 200 мВт, 100 кГц

Оглавление

1. Введение 1030 нм Лазерный диод-бабочка DFB, 200 мВт, 100 кГц

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Это лазер-бабочка DFB с длиной волны 1030 нм, мощностью 200 мВт и частотой 100 кГц. Диод, допуск на длину волны +/- 2 нм, стандартный 14-контактный корпус типа «бабочка», и волокно PM980. Он отличается высокой выходной мощностью и узкой шириной линии, а также объединяет TEC и термистор. Подходит для оптического зондирования и визуализации. Пожалуйста используйте его под защитой ESD.

Продукт Технические характеристики

Особенности продукта

● оптоволоконный пигтейл PM980;

● Высокая выходная мощность 200 мВт;

● Узкая ширина линии ниже 100 кГц;

● 14-контактный Пакет BTF с TEC, термистором и Монитор ПД.

Применение продукта

● Лидар;

● Оптоволоконное зондирование;

● спектроскопия;

● Источник семян для лазеров.

Продукт Подробности

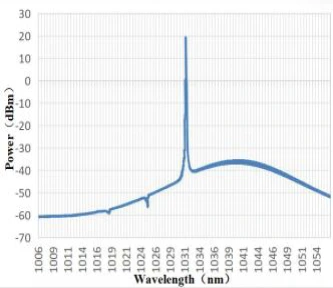

● Типичный спектр: 1030 нм, допуск на длину волны +/- 2 нм.

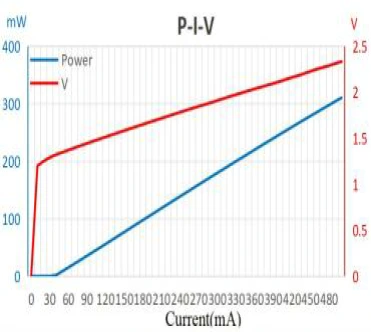

● PIV-1030nm 200 мВт 100 кГц DFB лазерный диод-бабочка

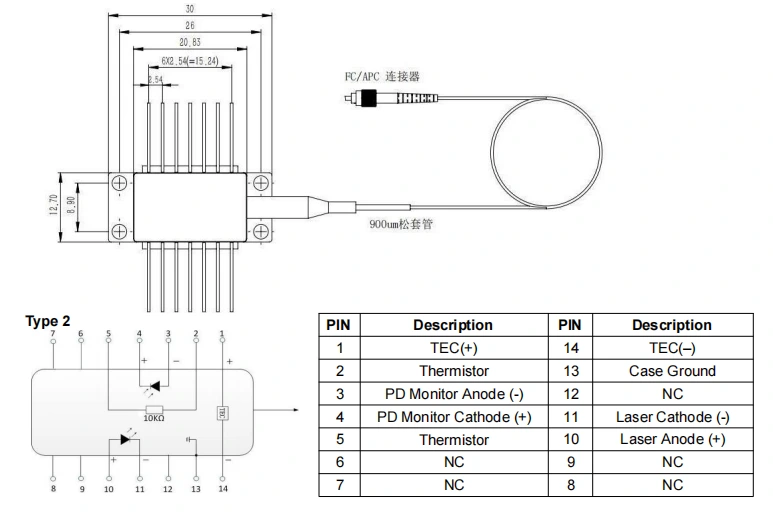

● Чертеж упаковки и определение PIN-OUT (единица измерения: мм) - 1030 нм, 200 мВт, 100 кГц. Лазерный диод-бабочка DFB

● Часто задаваемые вопросы

(1) Можно ли изменить длину волны, регулируя силу тока? Каков диапазон?

--Да. Текущий коэффициент длины волны составляет 0,01 нм/мА, а температурный коэффициент длины волны составляет 0,1 нм/℃. Диапазон регулировки WL составляет около ~центра WL+/- 1 нм.

(2) Какова длина косички?

--1,2+/-0,1 метра.

(3) Каков диапазон регулирования мощности?

--10~100%

Заказ информация

например: BNLD-1030-2HPM-FA

(Информация для заказа: лазерный диод-бабочка DFB, 1030 нм, 200 мВт, 100 кГц, с оптоволокном PM980, разъемом FC/APC, штекером насоса).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Опасность лазерного излучения: когда устройство во время работы он излучает лазерный луч высокой интенсивности. Не смотрите прямо на торцевую поверхность волокна, так как это может привести к травме глаз.

● Защита от электростатического разряда. Это устройство чувствительны к электростатическому заряду. Поэтому необходимо принять строгие меры антистатической защиты. соблюдаться при упаковке, транспортировке и использовании. Кроме того, меры предосторожности следует принять меры для предотвращения скачков напряжения в источнике питания, поскольку несоблюдение этого требования может привести к при необратимом повреждении устройства (например, обеспечьте правильное заземление оборудования и носите антистатический браслет).

● Обработка оптоволокна и устройств: оптическое волокна хрупкие. Не тяните устройство за оптоволокно. При вставке или вынимая устройство из гнезда, не нажимайте и не тяните за него. втулка в задней части корпуса устройства. Для устройств, оснащенных разъемами, убедитесь, что устройство и оптоволоконный разъем подняты одновременно во время установки или снятия.

● Требования к пайке контактов: если контакты необходимо паять, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Обратите особое внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии. состоянии, а паяльник должен быть правильно заземлен.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
