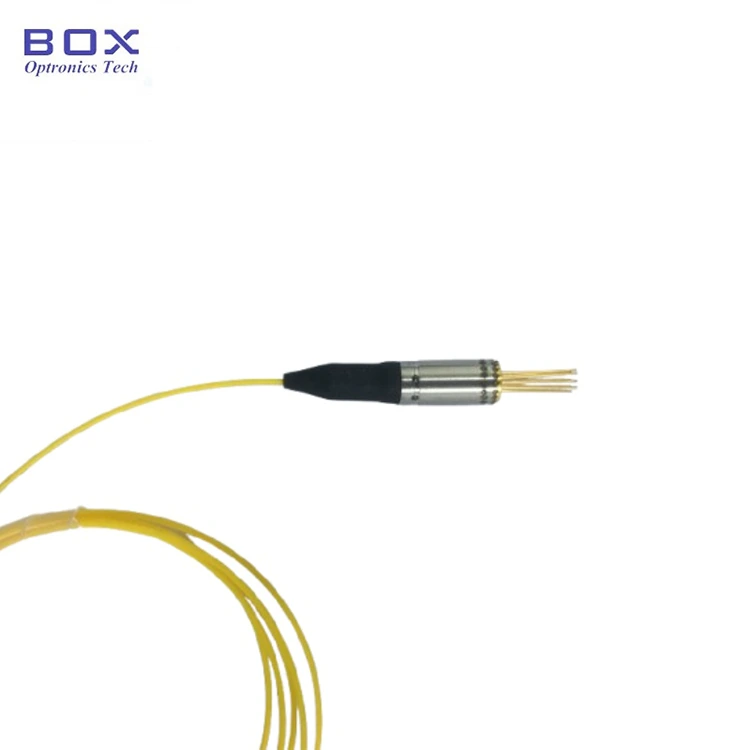

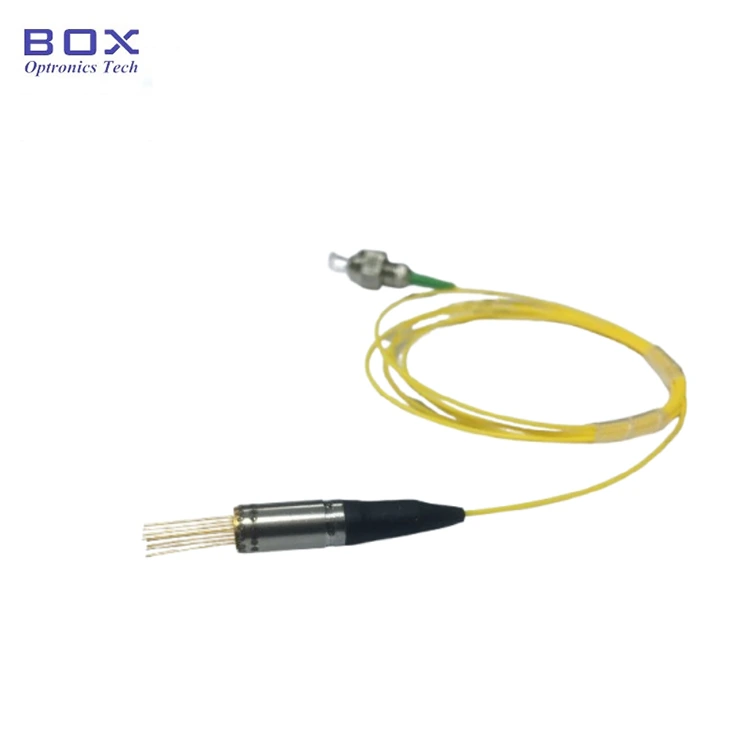

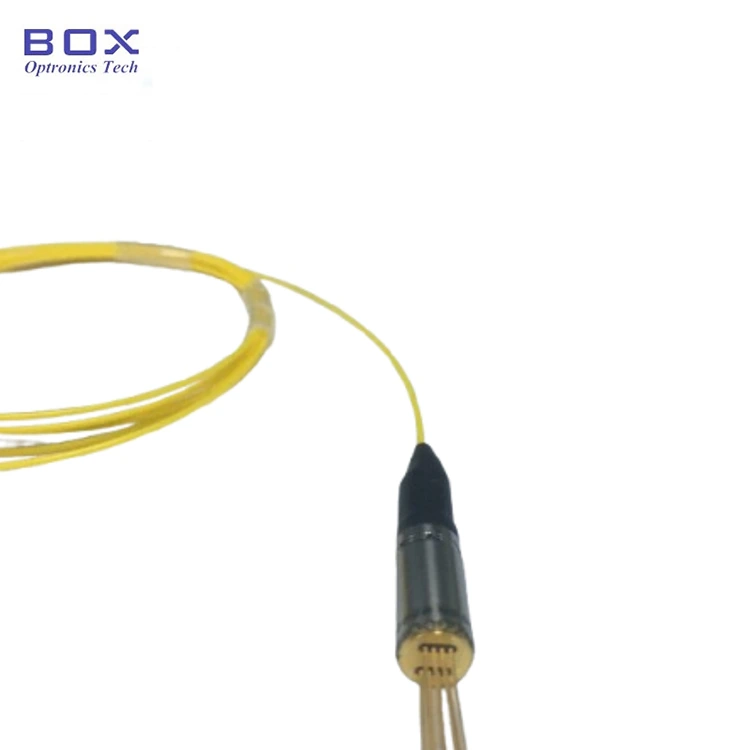

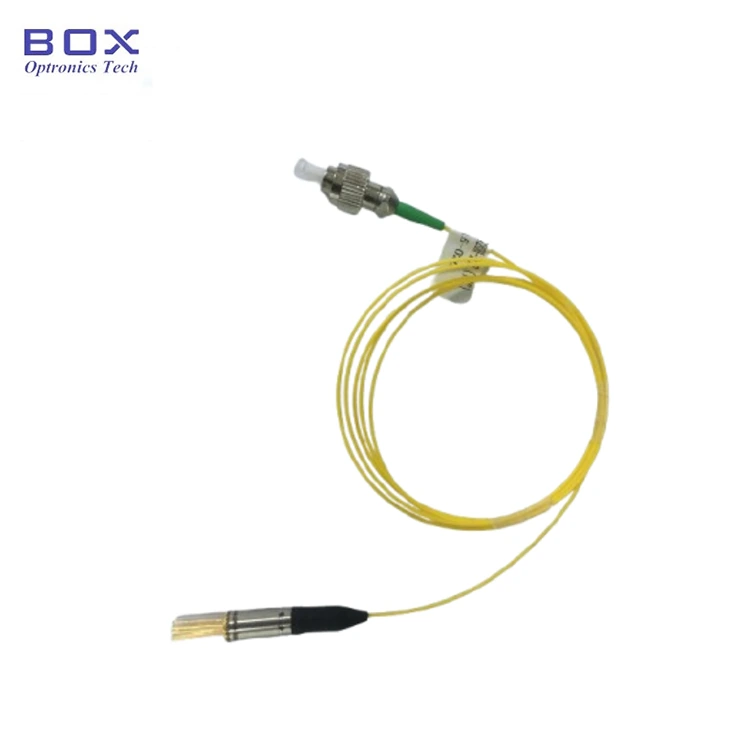

Коаксиальный DFB-лазер с узкой шириной линии 1550 нм и косичками

Обзор продукта: коаксиальный DFB-лазер с узкой шириной линии 1550 нм и косичками

Коаксиальный DFB-лазер с узкой шириной линии 1550 нм от Box Optronics представляет собой лазер с распределенной обратной связью с TEC-охлаждением, разработанный для систем определения дальности LiDAR и приложений автономного вождения. Работая на центральной длине волны 1550 нм, он обеспечивает оптический выходной сигнал мощностью ≥2 мВт через одномодовое волокно и спектральную ширину линии ≤500 кГц, измеренную с использованием самогетеродинного метода. Лазер объединяет термоэлектрический охладитель (TEC), термистор, фотодиод монитора PIN-кода InGaAs и оптический изолятор в компактном коаксиальном корпусе с оптоволоконным кабелем FC/APC или SC/APC.

Основные характеристики - Коаксиальный DFB-лазер с узкой шириной линии 1550 нм и косичками

· Центральная длина волны: 1550 нм, допуск WL +/- 3 нм

·Узкая спектральная ширина линии: ≤500 кГц (самогетеродинный метод измерения)

· Оптическая выходная мощность: минимум 2 мВт (выход SM-волокна)

· Встроенный оптический изолятор: изоляция ≥30 дБ

· Встроенный термоэлектрический охладитель (TEC) и термистор

· Встроенный фотодиод InGaAs для PIN-монитора

· Низкий уровень шума, низкий уровень искажений

· Высокая надежность и длительный срок эксплуатации

Типичные области применения - Коаксиальный DFB-лазер с узкой шириной линии, 1550 нм

· Системы FMCW LiDAR для автономного вождения и ADAS

· Когерентный LiDAR для одновременного измерения дальности и скорости

· Системы LiDAR для 3D-изображения и автономной навигации

· Промышленные системы LiDAR для робототехники, навигации AGV и автоматизации

· Испытательные системы когерентной оптической связи и оптическое измерительное оборудование

· Распределенные оптоволоконные сенсорные системы

· Оптическая рефлектометрия в частотной области (OFDR)

· Фотонные исследования и лабораторные эксперименты по когерентному обнаружению

· Интеграция OEM в модули LiDAR, автомобильные датчики и промышленное сенсорное оборудование

Технические характеристики продукта - Коаксиальный DFB-лазер с узкой шириной линии, 1550 нм

Абсолютные максимальные значения (Tc = 25°C)

Оптико-электрические характеристики (Тс = 25°С)

Характеристики ТЭП и термистора

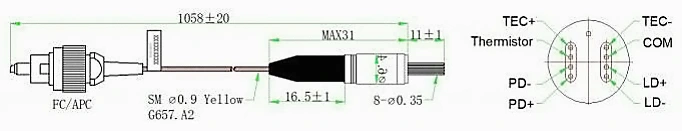

Определение корпуса и вывода

Тип упаковки: Коаксиальный герметичный пакет с TEC

Встроенные компоненты: оптический изолятор, термоэлектрический охладитель (TEC), термистор, фотодиод InGaAs PIN-монитора.

Информация для заказа - Коаксиальный DFB-лазер с узкой шириной линии, 1550 нм

Номенклатура моделей

БЛД - Х ХХ ХХ Х - Х ХХ (ХХ)

Пример: BLD-ND5502H-IFA(TEC)

Техническое описание - Коаксиальный DFB-лазер с узкой шириной линии, 1550 нм, с косичками

Техническая спецификация

Часто задаваемые вопросы (FAQ)

Вопрос: Что означает «узкая ширина линии» и почему это важно для LiDAR?

A: Спектральная ширина линии означает ширину спектра оптических частот лазера. Этот лазер обеспечивает ширину линии < 500 кГц, измеренную самогетеродинным методом. Более узкая ширина линии обычно приводит к большей длине когерентности, что важно для методов когерентного обнаружения, таких как FMCW LiDAR.

В системах FMCW LiDAR передаваемые и отраженные оптические сигналы мешают генерировать биение сигнала, используемого для измерения дальности и скорости. Лазер с узкой шириной линии помогает поддерживать когерентность, снижать фазовый шум и повышать чувствительность измерений в приложениях с большой дальностью и высоким разрешением.

Вопрос: В чем разница между этим коаксиальным лазером с узкой шириной линии и DFB-лазером в корпусе «бабочка»?

О: Основное отличие заключается в форм-факторе упаковки. В этом продукте используется компактный коаксиальный корпус со встроенным TEC, термистором, фотодиодом монитора и оптическим изолятором, что делает его пригодным для модулей LiDAR с ограниченным пространством и оптоволоконной интеграции OEM.

DFB-лазеры в корпусе «бабочка» обычно обеспечивают больше электрических интерфейсов и большую гибкость для лабораторных систем, телекоммуникационного оборудования и приложений, требующих индивидуальных тепловых или электрических конструкций.

Подходящий пакет зависит от системных требований, включая размер, управление температурным режимом, электрический интерфейс и метод интеграции.

Вопрос: Безопасна ли длина волны 1550 нм для автомобильного лидара?

Ответ: Область длин волн 1550 нм обычно считается более безопасной для глаз для приложений LiDAR по сравнению с более короткими длинами волн, такими как 905 нм. Поглощение на длине волны около 1550 нм передними структурами глаза значительно снижает воздействие на сетчатку, позволяя системам LiDAR достигать более высоких допустимых уровней оптической мощности в соответствии с применимыми стандартами лазерной безопасности.

Окончательная классификация безопасности для глаз зависит от всей конструкции системы, включая выходную мощность, расходимость луча, формат модуляции, продолжительность воздействия и соответствие таким стандартам, как IEC 60825.

Вопрос: Каков минимальный объем заказа (MOQ)?

О: минимальный заказ составляет 2 шт.
