Волоконный лазер со сверхузкой шириной линии 1550 нм, 3 кГц

Оглавление

1. Введение Волоконный лазер со сверхузкой шириной линии 1550 нм, 3 кГц

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробности о продукте

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

Это сверхузкое волокно с длиной волны 1550 нм и частотой 3 кГц. Лазер, использующий структуру резонатора DFB-лазера из легированного эрбием волокна, с выходом непрерывного сигнала мощность 50/100/200/500/1000 мВт опционально, полоса пропускания 3 дБ менее 3 кГц, длина волны стабильно, без переключения режимов. Он поддерживает настольные и модульные конфигурации. с интерфейсом связи RS232 и программным обеспечением для мониторинга системы интеграция. Подходит для распределенного зондирования и т. д.

Продукт Технические характеристики

Особенности продукта

● Спектральный ширина линии ≤3 кГц;

● Полностью волокнистый резонансный резонатор DFB;

● Длина волны стабильно без переключения режимов;

● ДБ9 Гнездовой разъем (RS232) для легкой интеграции.

Применение продукта

● ЛиДАР;

● Акустический датчики, гидрофоны;

● Волокно Оптическое распределенное зондирование.

Подробная информация о продукте

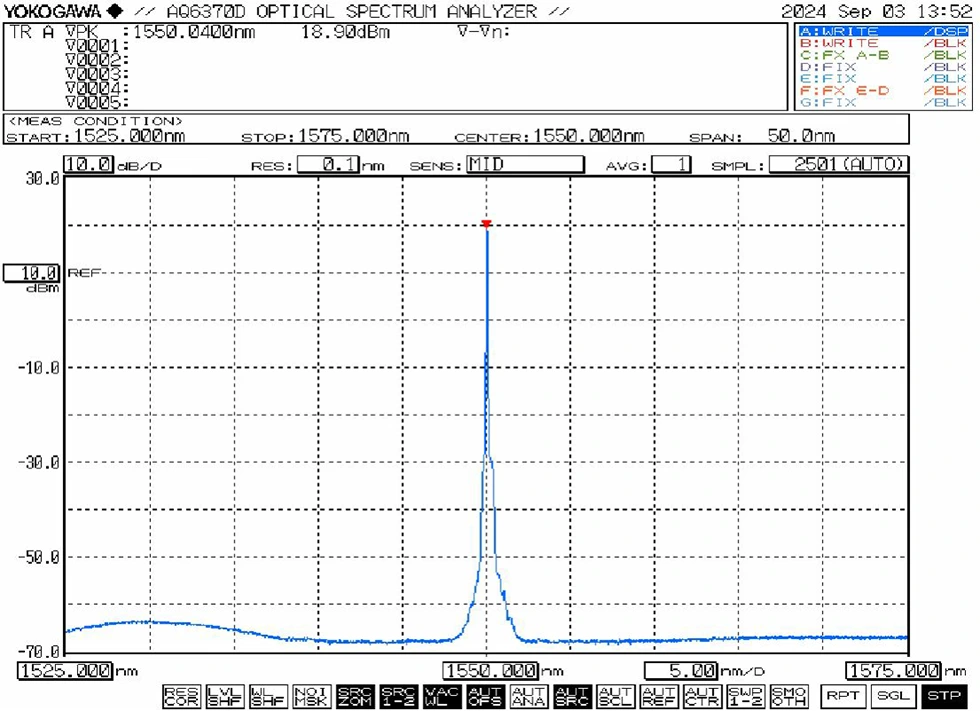

● Типичный спектр: 1550 нм.

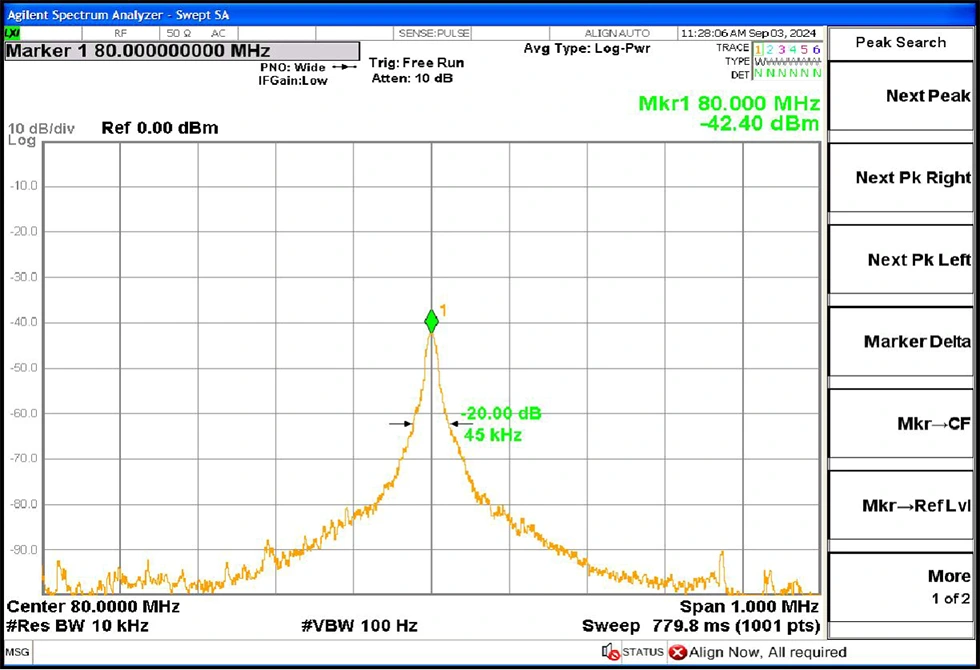

● Типичная ширина линии: спектральная ширина линии 3 дБ≤3 кГц (равна ширине линии 20 дБ / 20).

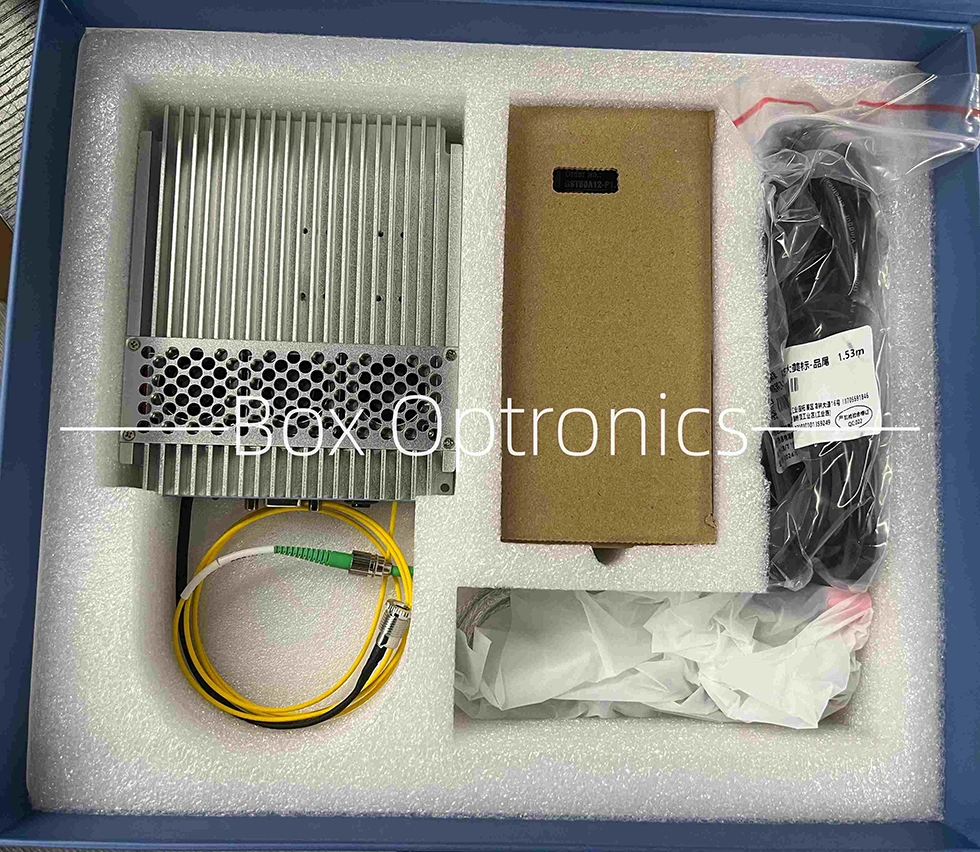

● Пример упаковки.

Операция Шаги

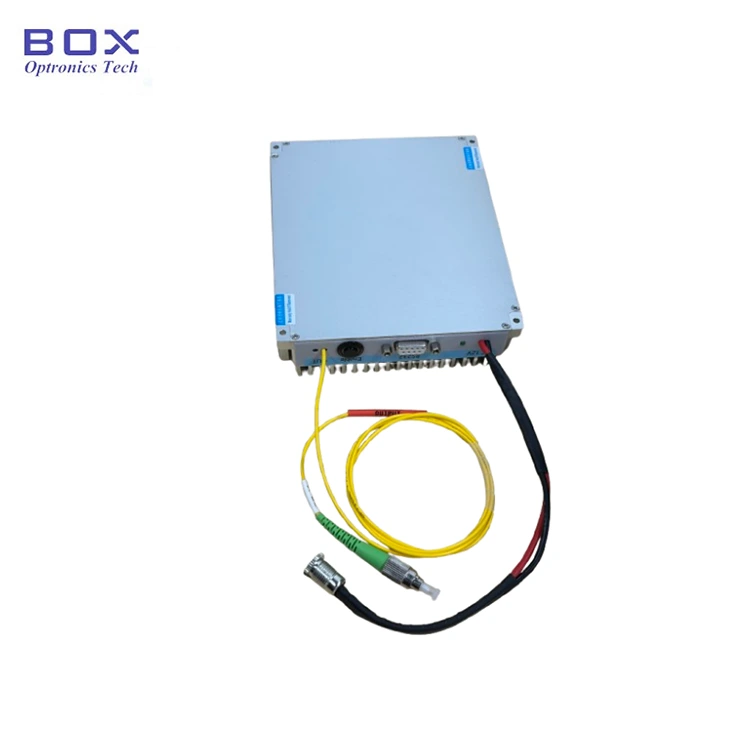

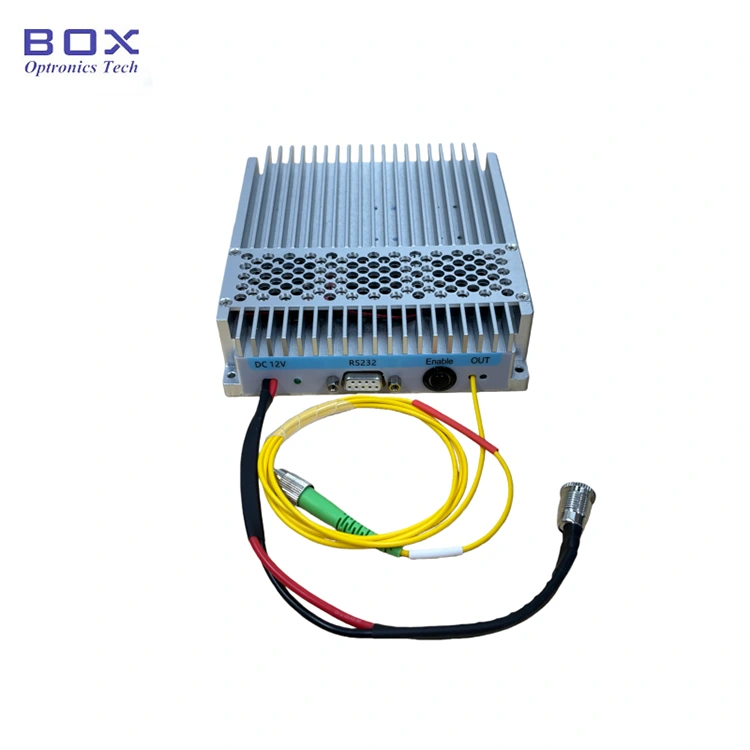

1. Внешний вид: модуль включает в себя разъем питания, индикатор питания, RS232. интерфейс связи, переключатель активации выхода и оптоволоконный порт лазерного выхода.

2. Мощность Питание: порт питания использует стандартный интерфейс DC5,5×2,1 мм. Используйте только оригинальный адаптер питания (5 В постоянного тока). или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. U-образный Кабель питания с разъемом для подключения к источнику питания коммутатора доступен по запросу. запрос во время покупки.

3. Подключение оптоволоконную перемычку: снимите пылезащитную крышку с оптоволоконный разъем, проверьте торцевую поверхность на наличие загрязнений или повреждений и убедитесь, что чистоту перед подключением к другим оптоволоконным устройствам или испытательному оборудованию. Для Для моделей большой мощности рекомендуется сварка плавлением.

4. Подключение модуль к главному компьютеру: используйте прилагаемый Кабель последовательной передачи данных USB-RS232 для подключения модуля к компьютеру. Установите специальный драйвер последовательного порта (предоставляется производителем) для обеспечения связи. Без драйвера главное программное обеспечение не сможет подключиться к модулю.

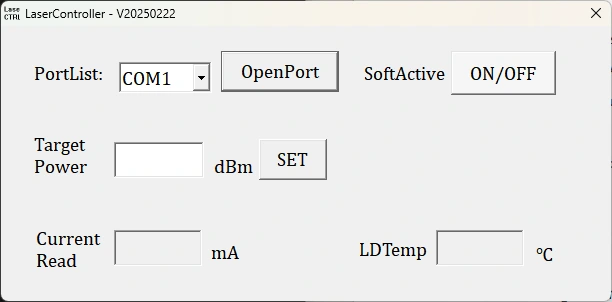

5. Программное обеспечение: хост-программное обеспечение позволяет регулировка выходной мощности и управление выходной мощностью лазера с помощью Кнопка «Софтактив». Программное обеспечение отображает заданный ток насоса, выходную мощность состояние мониторинга мощности и температуры.

6. Память параметров: настройки и статус, настроенный с помощью программного обеспечения, автоматически сохраняется в памяти модуля. внутренняя память. Подключение к главному компьютеру не требуется, если параметры не нужна модификация.

Заказ информация

например: NLFL-1550-50-T-SM-M

(Информация для заказа: Волоконный лазер со сверхузкой шириной линии 1550 нм, 3 кГц, 50 мВт. выходная мощность, регулируемая мощность, волокно SM, пакет модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 15 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

1. Примечания по эксплуатации и техническому обслуживанию — сверхузкая ширина линии 1550 нм, 3 кГц. Волоконный лазер

● Избегайте частого подключения/отключения оптоволоконных разъемов во избежание Накопление пыли и повреждение торцевой поверхности.

● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Закройте неиспользуемые разъемы пылезащитными колпачками.

● Храните оборудование в сухом, защищенном от влаги помещении.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
