Лазер с узкой шириной линии DFB, 1550 нм, 100 кГц, BTF

Оглавление

1. Введение 1550 нм DFB 100 кГц BTF Лазер с узкой шириной линии

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

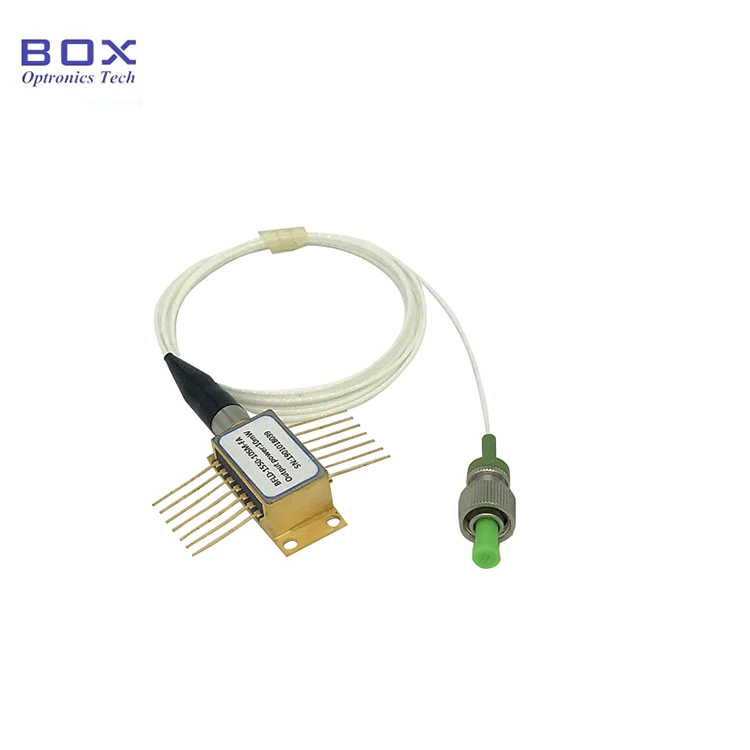

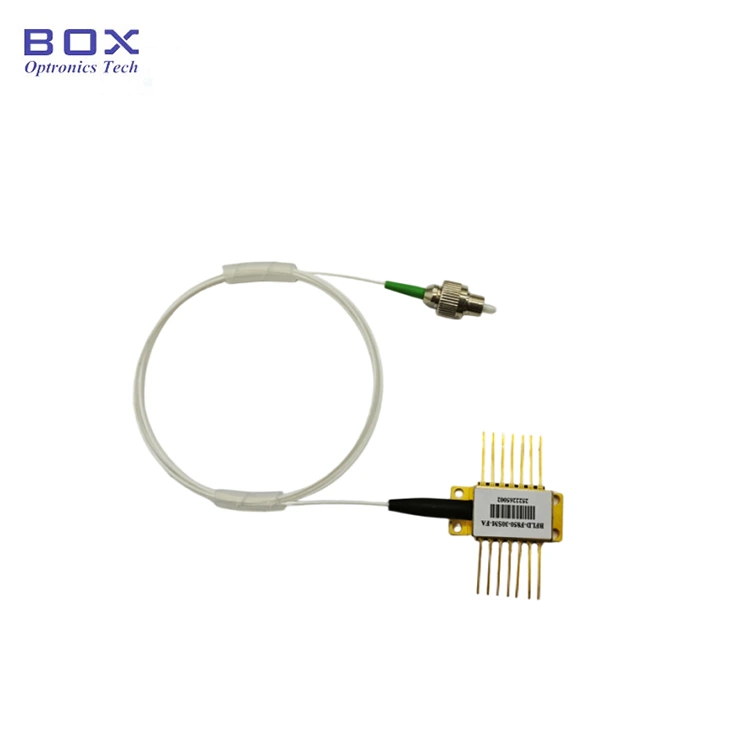

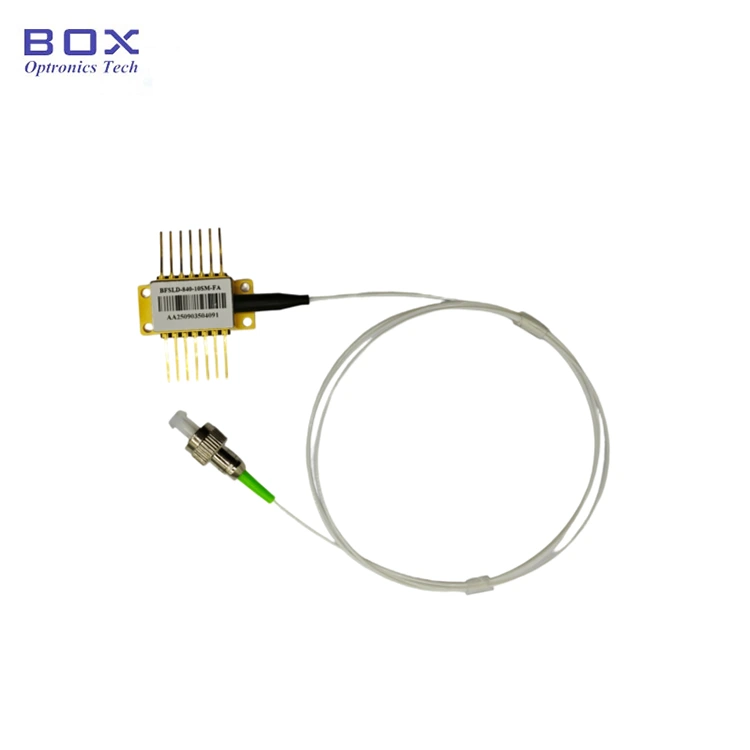

Введение продукта

Лазер с узкой шириной линии DFB 1550 нм, 100 кГц BTF разработан для высокоточных приложений, требующих сверхстабильного узкополосного источники света. Этот лазер работает на длине волны 1550 нм и имеет частоту <100 кГц. ширина линии, выходная мощность >50 мВт. Он идеально подходит для WDM (дивизион длины волны). системы мультиплексирования), оптоволоконные датчики и испытательное оборудование, требующее низких ширина линии и высокая спектральная чистота. Во время работы это устройство издает лазерный луч высокой интенсивности. Не смотрите прямо на торец волокна; делаю это может привести к травме глаз.

Продукт Технические характеристики

Особенности продукта

● Многоквантовый Ну (MQW);

● Высокий выходная мощность >50 мВт;

● 14-контактный Пакет BTF с TEC, термистором и оптический изолятор.

Применение продукта

● Лидар;

● Лаборатория узкая источники света и оптические испытания;

● Оптическое волокно коммуникации;

● Оптоволоконный датчик.

Продукт Подробности

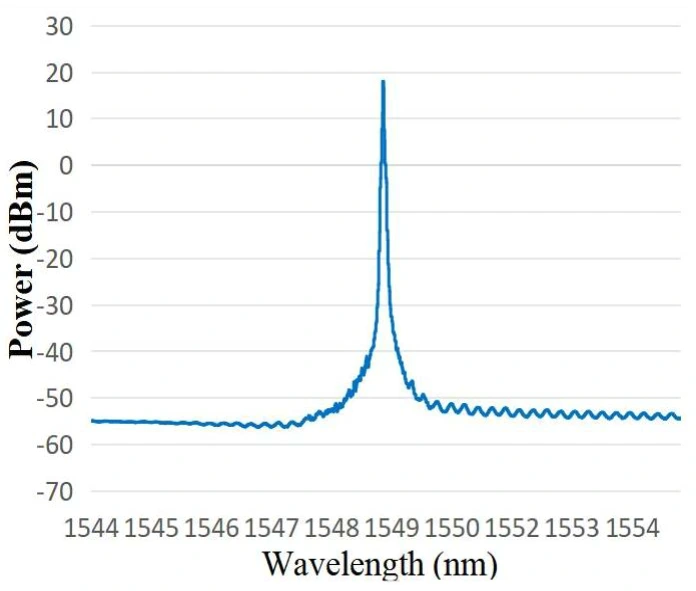

● Типичный спектр: 1549,38 нм, допуск WL может составлять 1550+/-2 нм.

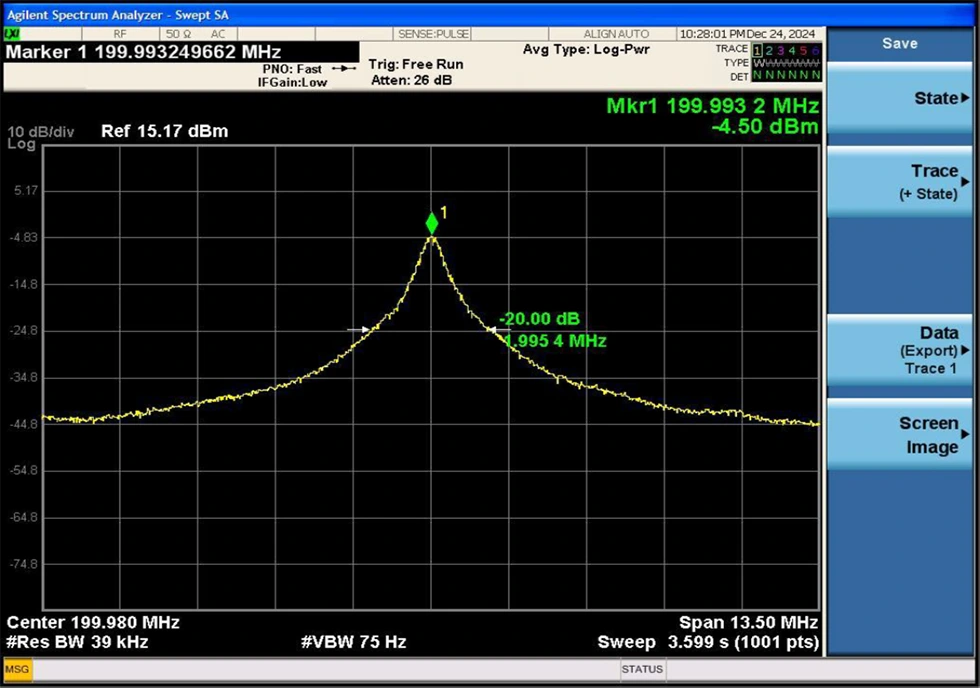

● Типичная ширина линии: ширина спектральной линии 3 дБ <100 кГц (равна 20 дБ). ширина линии / 20)

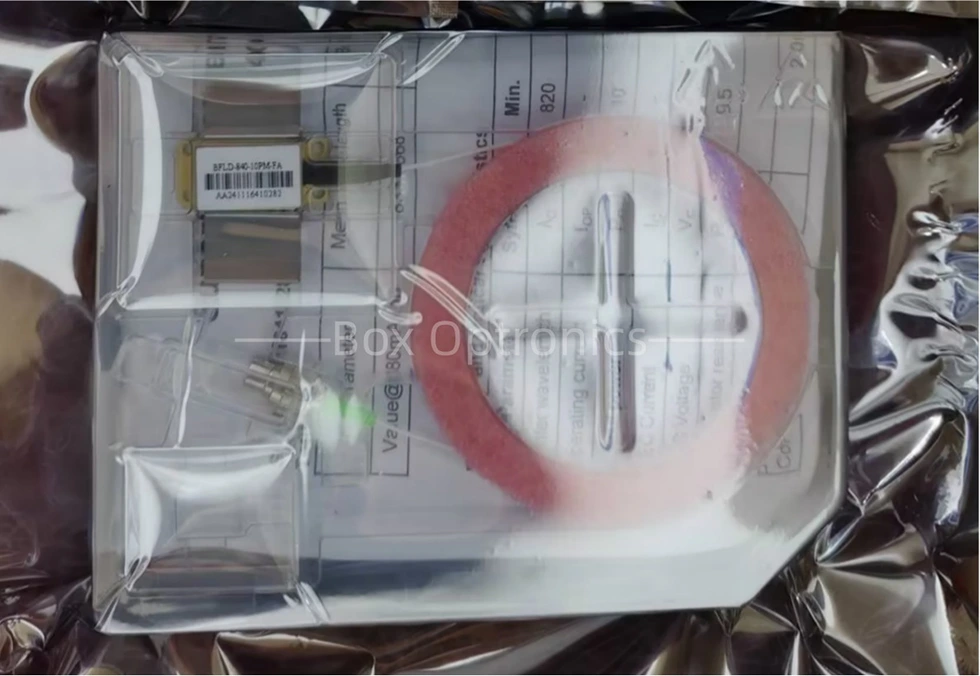

● Пример упаковки

* Автономное устройство; нет встроенного драйвера (внешний драйвер опционален).

Информация для заказа

например: BNLD-1550-11HSM-FA2

(Информация для заказа: лазер с узкой шириной линии DFB, 1550 нм, 100 кГц, BTF, 100 мВт. выходная мощность, с оптоволокном SM, разъемом FC/APC, распиновкой типа 2).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если есть некоторые в наличии, доставка будет быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Проверьте стабильность рабочей цепи продукта, чтобы предотвратить повреждения, вызванные импульсными токами.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
