Микромодуль широкополосного источника света SLD 1550 нм

Оглавление

1. Представление микромодуля широкополосного источника света SLD 1550 нм.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробная информация о продукте

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия предложения и оплаты

10. Время выполнения заказа

11. Замечания по эксплуатации и техническому обслуживанию.

12. Гарантия качества и послепродажное обслуживание.

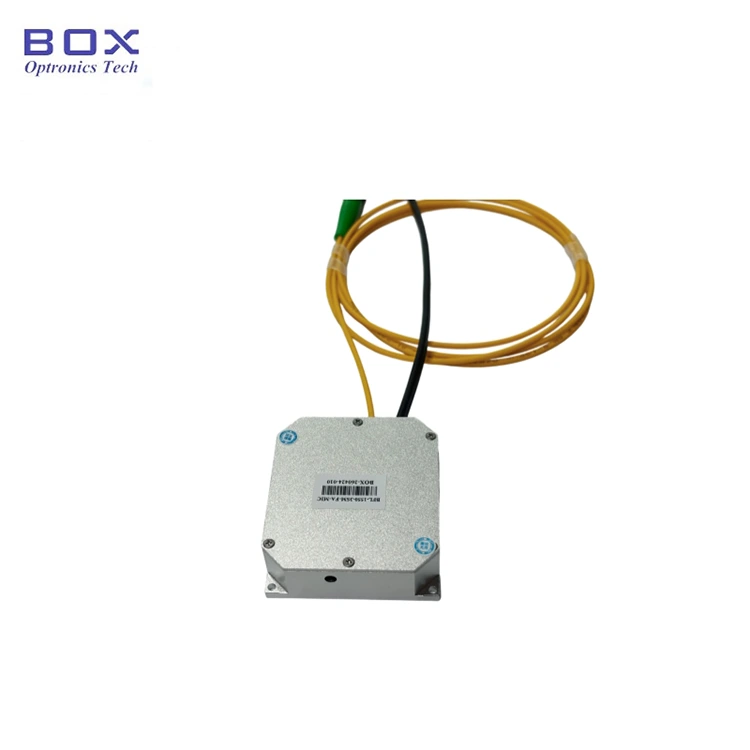

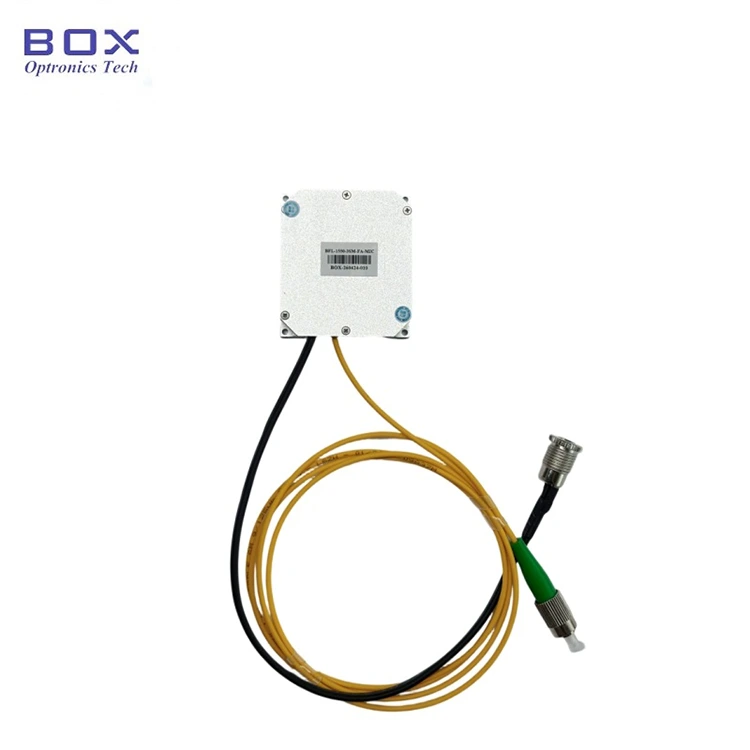

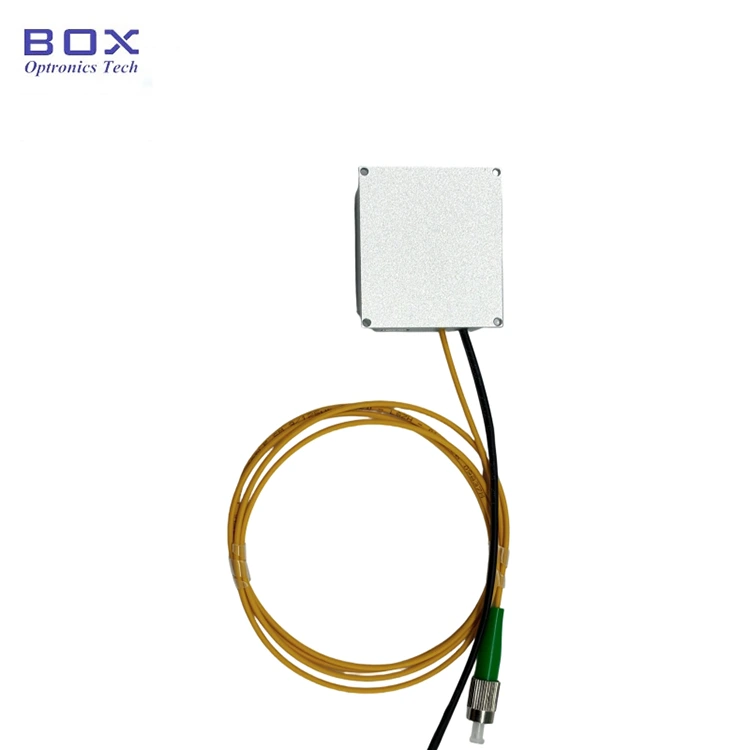

Введение продукта: микромодуль широкополосного источника света SLD 1550 нм

Это микромодуль широкополосного источника света SLD с длиной волны 1550 нм, использующий технологию суперлюминесцентных диодов, с выходной мощностью 3 мВт и опционально 10 мВт, полосой пропускания -3 дБ на длине волны более 30 нм, плоским спектром, низкой пульсацией и превосходной долговременной стабильностью. Доступны волокна SM и PM. Он поддерживает интерфейс связи RS485 и программное обеспечение для мониторинга для системной интеграции. Компактные размеры составляют всего 46,6x51,6x15 мм.

Технические характеристики продукта - Микромодуль широкополосного источника света SLD 1550 нм

Характеристики продукта: Микромодуль широкополосного источника света SLD 1550 нм

● Малый размер; л

● Широкий спектр;

● Низкая спектральная пульсация;

● Гнездовой разъем DB9 (RS485) для простой интеграции.

Применение продукта: микромодуль широкополосного источника света SLD 1550 нм

● Оптическая когерентная томография (ОКТ);

● Медицинская визуализация;

● Волоконно-оптический гироскоп (ВОГ).

Подробная информация о продукте: микромодуль широкополосного источника света SLD 1550 нм

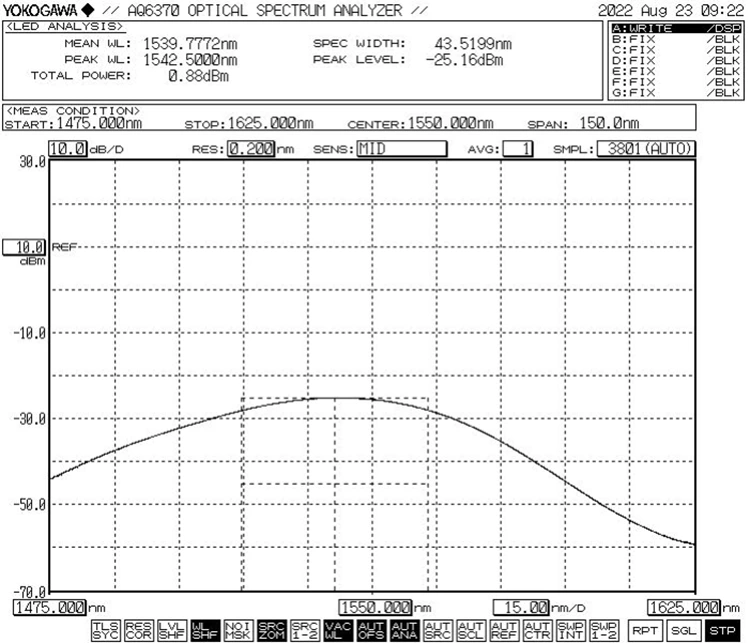

● Типичный спектр: -3 дБ. Ширина полосы мин. 30 нм.

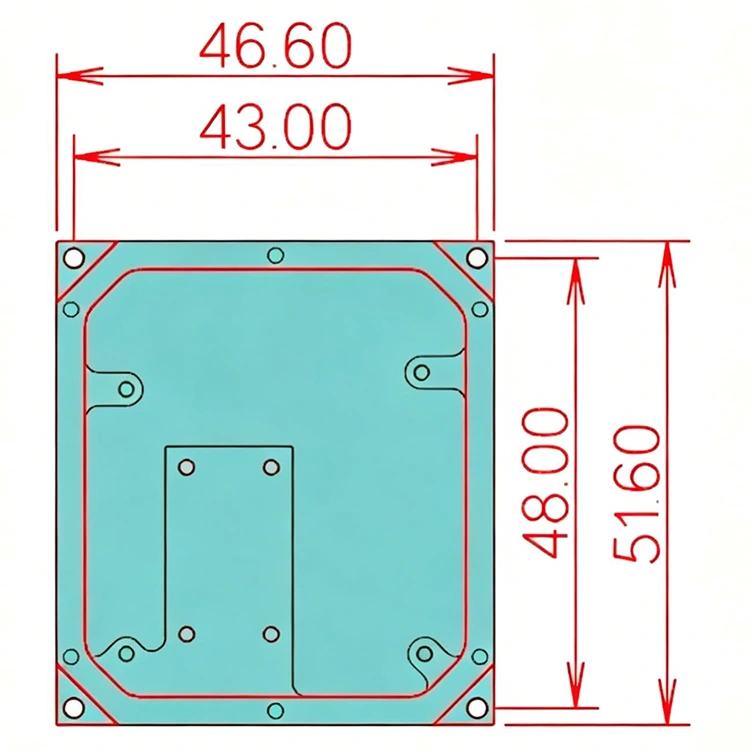

● Размер (мм): 46,6 (Ш) × 51,6 (Д) × 15 (В).

Шаги эксплуатации: микромодуль широкополосного источника света SLD 1550 нм

Шаг 1. Распаковка: Перед сборкой проверьте комплектность всех аксессуаров.

Шаг 2. Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг3. Подключение выходного волокна: откройте пылезащитную крышку на разъеме или фланце волокна, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.

Установка4. Подключитесь к главному компьютеру. Используйте зеленый портовый кабель и кабель для передачи данных USB-RS485 DB9 для подключения микромодуля широкополосного источника света SLD 1550 нм и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

Шаг5. Программное обеспечение управления: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током и температурой светодиода LD микромодуля широкополосного источника света SLD с длиной волны 1550 нм. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)

Шаг6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Информация для заказа: микромодуль широкополосного источника света SLD 1550 нм

например: BSLD-1550-10SM-FA-MIC

(Информация для заказа: микромодуль широкополосного источника света SLD 1550 нм, выходная мощность 10 мВт, с оптоволокном SMF-28e, разъемом FC/APC).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническое описание и таблица испытаний микромодуля широкополосного источника света SLD 1550 нм

Техническая спецификация

Условия предложения и оплаты - Микромодуль широкополосного источника света SLD 1550 нм

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения заказа: микромодуль широкополосного источника света SLD 1550 нм

Производство: 10-15 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика: 3-5 рабочих дней.

Замечания по эксплуатации и техническому обслуживанию — микромодуль широкополосного источника света SLD 1550 нм

● Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцов. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

● Если выходное волокно необходимо соединить с другим волокном, рекомендуется использовать сварочный аппарат.

● Примите меры предосторожности против влаги, пыли и коррозии; хранить в сухом месте.

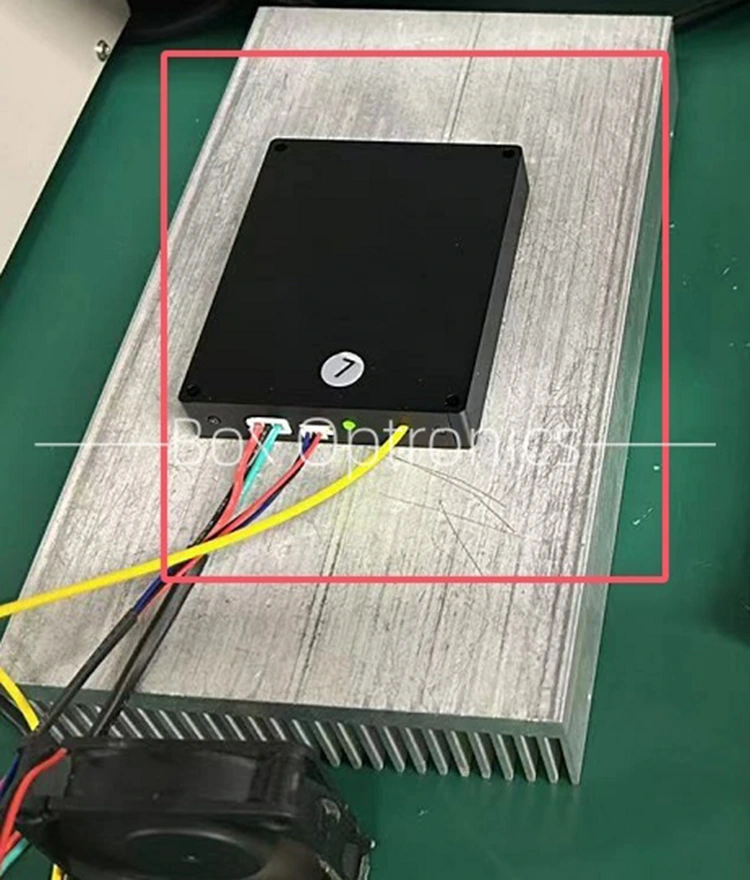

● При длительном использовании поместите его на радиатор.

Гарантия качества и послепродажное обслуживание. Микромодуль широкополосного источника света SLD 1550 нм.

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами с качеством продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
