Источник света SLD 1060 нм 1064 нм

Оглавление

1. Введение источника света SLD 1060 нм 1064 нм.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Стандартные аксессуары

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия предложения и оплаты

10. Время выполнения заказа

11. Примечания по эксплуатации и техническому обслуживанию.

12. Гарантия качества и послепродажное обслуживание.

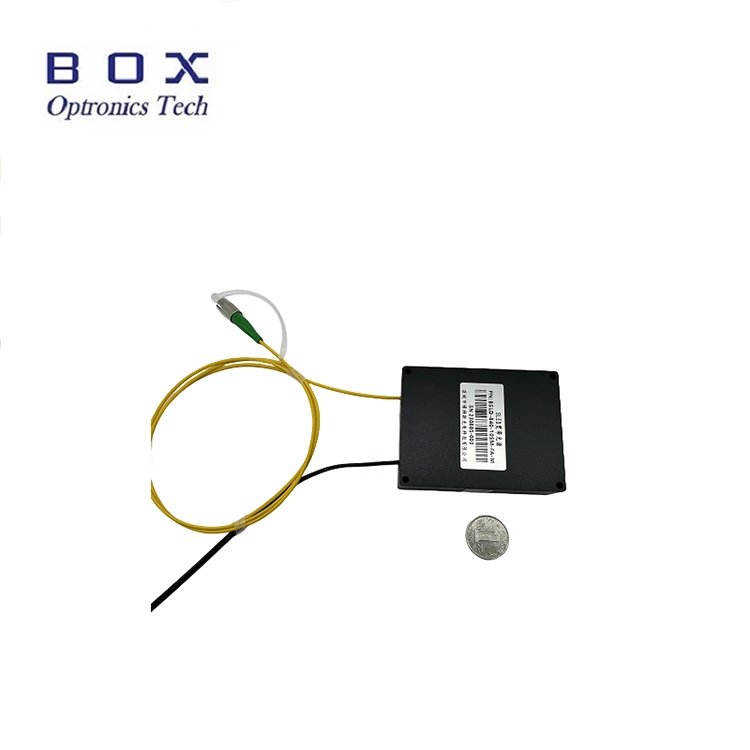

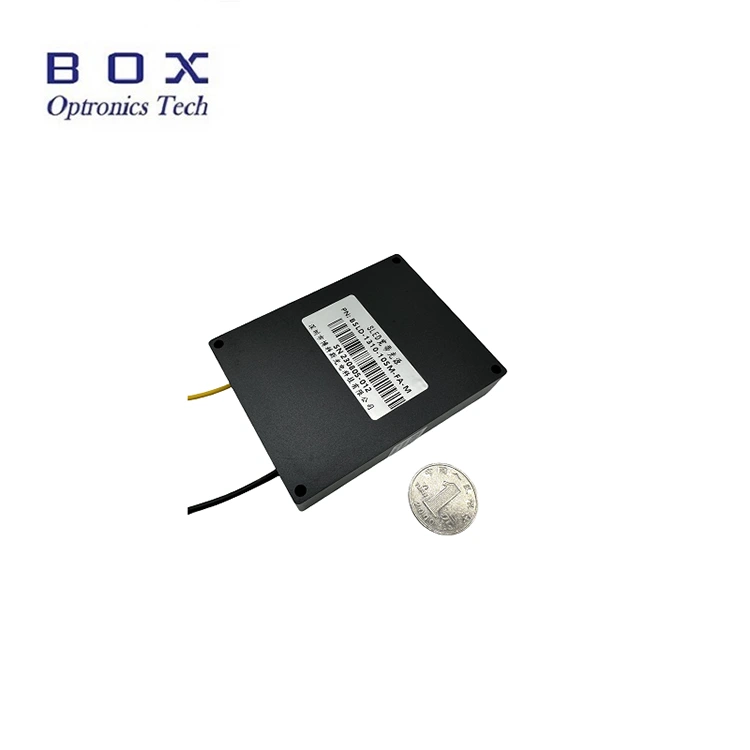

Введение продукта

Это источник света SLD с длиной волны 1060 нм и длиной волны 1064 нм, использующий технологию суперлюминесцентных диодов, с выходной мощностью 5 мВт и опционально 15 мВт, полосой пропускания -3 дБ на длине волны более 15 нм, плоским спектром, низкой пульсацией и превосходной долговременной стабильностью. Он поддерживает настольные и модульные конфигурации с интерфейсом связи RS485 и программным обеспечением для мониторинга для системной интеграции. Подходит для оптоволоконных датчиков и медицинской визуализации. Пожалуйста, используйте с номинальным напряжением, контролируйте температуру и влажность, обеспечьте хорошее рассеивание тепла, избегайте перегрузки и загрязнения на выходе.

Технические характеристики продукта

Особенности продукта

● Низкая спектральная пульсация;

● Плоский спектр;

● Гнездовой разъем DB9 (RS485) для легкой интеграции.

Применение продукта

● Датчики оптического волокна;

● Медицинская визуализация;

● Волоконно-оптический гироскоп (ВОГ).

Подробная информация о продукте

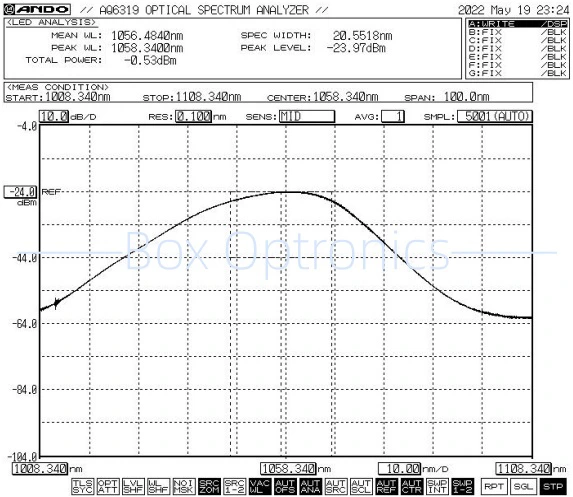

● Типичный спектр: -3 дБ. Ширина полосы мин. 15 нм / тип. 20 нм.

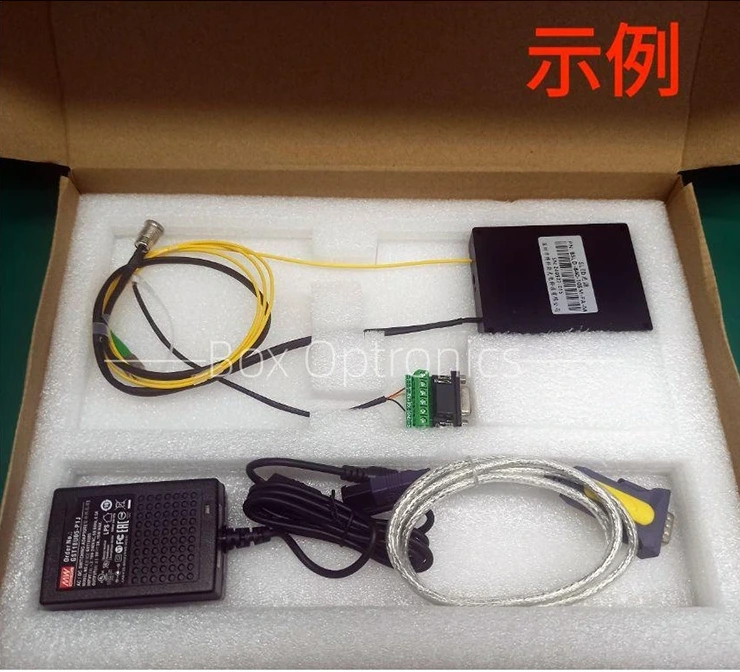

● Стандартные аксессуары

Этапы работы

Шаг 1.Распаковка: Перед сборкой проверьте комплектность всех аксессуаров, включая модуль источника света SLED, USB-кабель для передачи данных, зеленый кабель порта, адаптер питания, отчет об испытаниях и т. д.

Шаг 2.Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг3.Подключение выходного волокна: откройте пылезащитную крышку на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.

Установка4.Подключитесь к главному компьютеру: используйте зеленый кабель порта и кабель передачи данных USB-RS485 DB9 для подключения источника света SLD 1060 нм 1064 нм и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

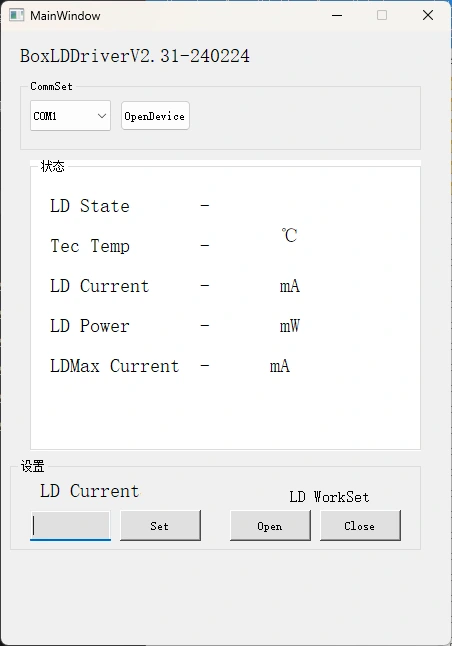

Шаг5.Программное обеспечение управления: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током и температурой светодиода источника света SLD с длиной волны 1060 нм и 1064 нм. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)

Шаг6.После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Информация для заказа

например: BSLD-1060-5SM-FA-M

(Информация для заказа: источник света SLD 1060 нм, 1064 нм, выходная мощность 5 мВт, оптоволокно SM Hi1060, разъем FC/APC, комплект модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплаты

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и техническому обслуживанию

● Не рекомендуется часто вставлять или снимать оптоволоконные разъемы как на входном, так и на выходном конце, чтобы предотвратить загрязнение пылью (которое может привести к увеличению вносимых потерь) или возгорание торцевых поверхностей оптоволоконного разъема.

● Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцов. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

● Если выходное волокно необходимо соединить с другим волокном, рекомендуется использовать сварочный аппарат.

● Примите меры предосторожности против влаги, пыли и коррозии; хранить в сухом месте.

Гарантия качества и послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
