Лазерный диод SLED 1060 нм, 5 мВт

Оглавление

1. Представление лазерного диода SLED 1060 нм мощностью 5 мВт.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Пример упаковки

6. Информация для заказа

7. Технический паспорт

8. Условия предложения и оплаты

9. Время выполнения заказа

10. Примечания по эксплуатации

11. Гарантия качества и послепродажное обслуживание.

Введение продукта

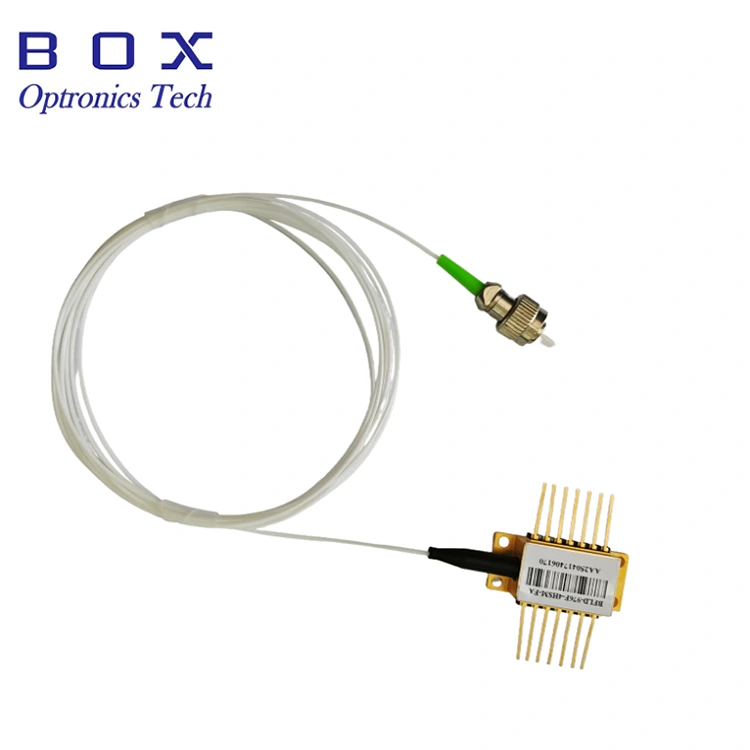

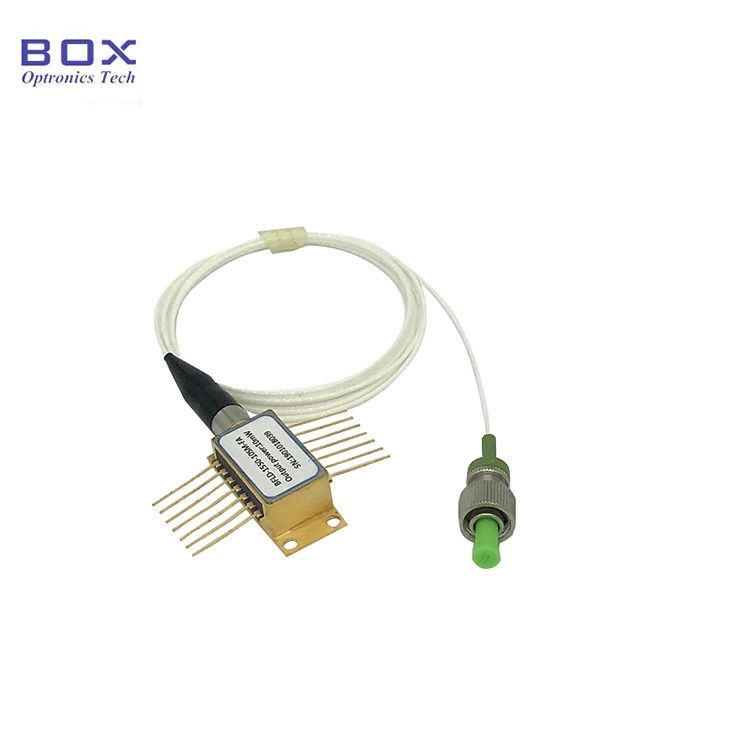

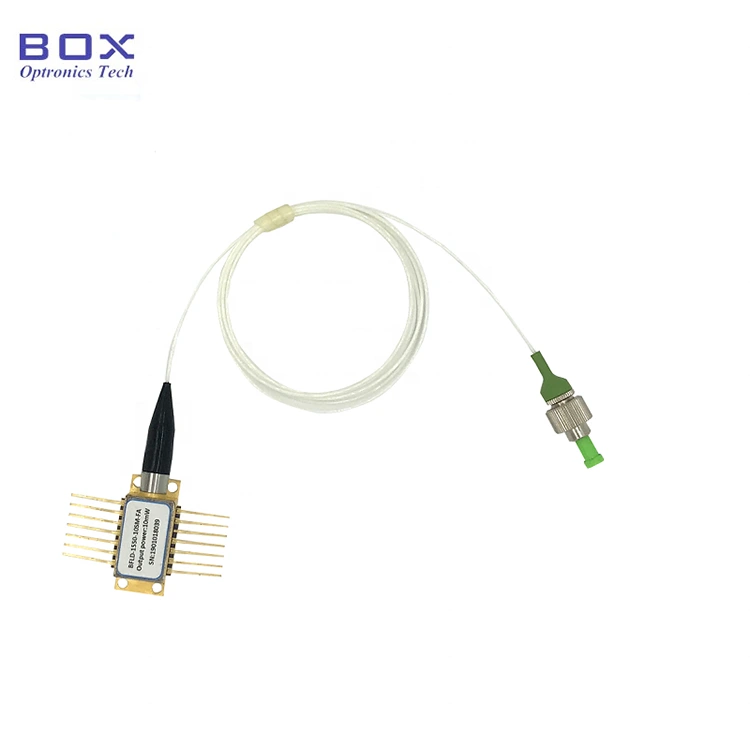

Это лазерный диод SLED мощностью 5 мВт с длиной волны 1060 нм и 14-контактным корпусом типа «бабочка». Он имеет выходную мощность до 5 мВт, полосу пропускания более 15 нм (3 дБ) и включает в себя TEC и термистор для обеспечения стабильного и плавного спектра. Подходит для оптической когерентной томографии (ОКТ). Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд.

Технические характеристики продукта

Особенности продукта

● Пигтейл SM Hi1060 или PM980;

● Выходная мощность до 5мВт;

● 14-контактный корпус BTF с TEC и Monitor PD.

Применение продукта

● Волоконно-оптические гироскопы;

● Оптоволоконная сенсорная система;

● Система оптического оборудования.

Подробная информация о продукте

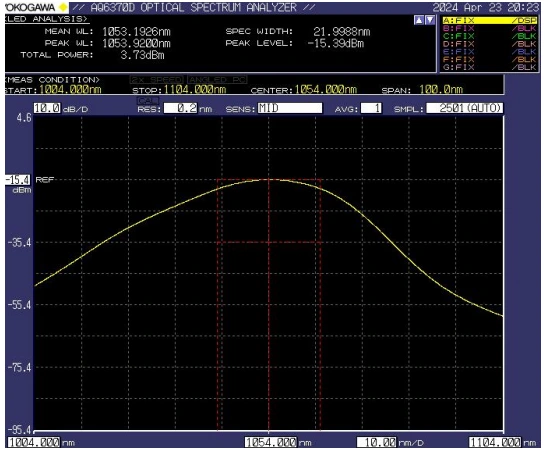

● Типичный спектр: -3 дБ. Ширина полосы мин. 15 нм / тип. 20 нм.

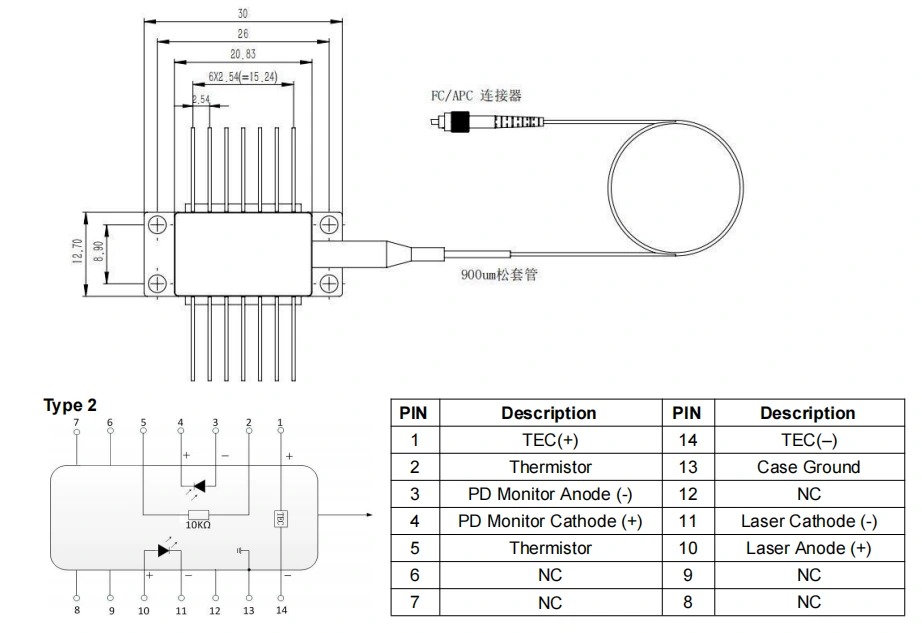

● Чертеж упаковки и определение PIN-OUT (единица измерения: мм) - лазерный диод SLED 1060 нм, 5 мВт.

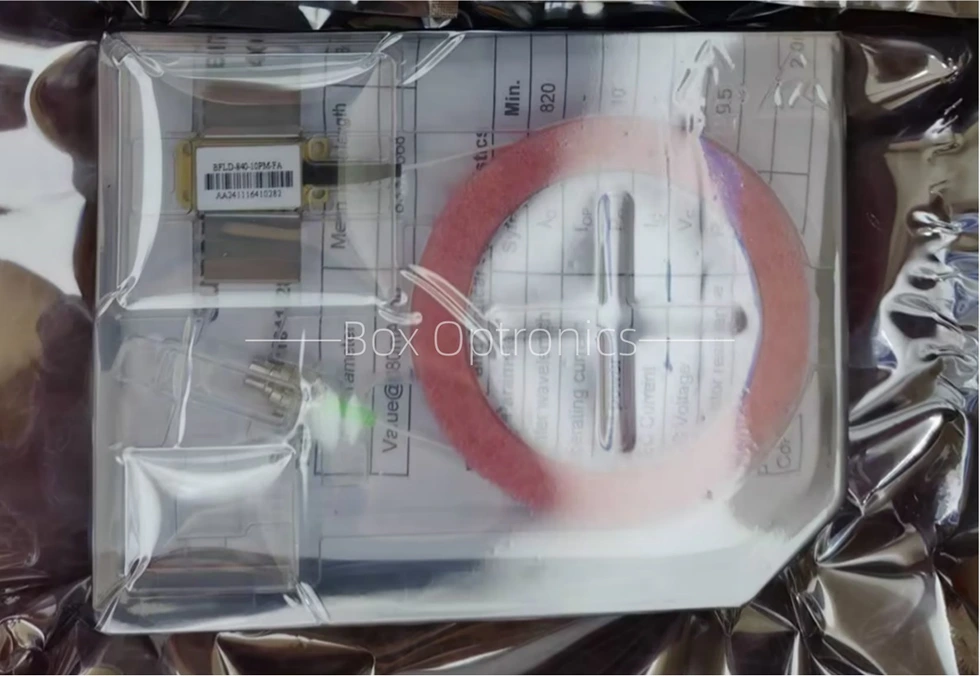

● Пример упаковки

* Автономное устройство; нет встроенного драйвера (внешний драйвер опционален).

Информация для заказа

например: BFSLD-1060-5SM-FA

(Информация для заказа: лазерный диод SLED, 1060 нм, 5 мВт, корпус «бабочка», с оптоволокном SM Hi1060, разъем FC/APC).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Техническая спецификация

Условия предложения и оплаты

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому при упаковке, транспортировке и использовании требуется строгое соблюдение мер антистатической защиты. Кроме того, необходимо принять меры предосторожности для предотвращения скачков напряжения в сети, поскольку несоблюдение этих мер может привести к необратимому повреждению устройства (например, обеспечьте правильное заземление оборудования и наденьте антистатический браслет).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте и не тяните за втулку, расположенную в задней части корпуса устройства. Для устройств, оснащенных разъемами, убедитесь, что во время установки или снятия и устройство, и оптоволоконный разъем поднимаются одновременно.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особое внимание необходимо обратить на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● Во время процесса включения никогда не подавайте напрямую большой ток, так как это может привести к повреждению чипа. Вместо этого включите устройство на уровне тока, близком к порогу микросхемы, а затем постепенно увеличивайте ток небольшими приращениями, пока не будет достигнут желаемый уровень.

● Прежде чем подавать питание на все компоненты, сначала активируйте охладитель, а затем переходите к постепенному включению питания, чтобы предотвратить перегрев и перегрузку чипа.

Гарантия качества и послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
