Широкополосный источник света SLED 840 нм, 20 мВт

Оглавление

1. Представление широкополосного источника света SLED мощностью 840 нм и мощностью 20 мВт.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Стандартные аксессуары

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия предложения и оплаты

10. Время выполнения заказа

11. Примечания по эксплуатации и техническому обслуживанию.

12. Гарантия качества и послепродажное обслуживание.

Введение продукта

Это широкополосный источник света SLED длиной 840 нм и мощностью 20 мВт, использующий технологию суперлюминесцентных диодов, с выходной мощностью более 20 мВт, шириной полосы пропускания -3 дБ более 45 нм, плоским спектром, низкой пульсацией и превосходной долговременной стабильностью. Он поддерживает настольные и модульные конфигурации с интерфейсом связи и программным обеспечением для мониторинга для промышленной и медицинской интеграции. Подходит для промышленной ОКТ, обнаружения волокон и медицинской визуализации. Пожалуйста, используйте с номинальным напряжением, контролируйте температуру и влажность, обеспечьте хорошее рассеивание тепла, избегайте перегрузки и загрязнения на выходе.

Технические характеристики продукта

Особенности продукта

● Низкая спектральная пульсация;

● Высокая выходная мощность 20 мВт;

● Двойные конфигурации модуль/настольный компьютер с мониторингом связи для легкой интеграции;

● Поддерживает настройку оптоволокна SM/PM для различных оптических систем.

Применение продукта

● Промышленный ОКТ;

● офтальмологическая ОКТ;

● Системы калибровки оптоволоконных устройств и тестирования пассивных компонентов.

Подробная информация о продукте

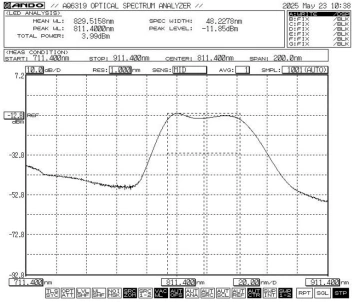

● Типичный спектр: полоса пропускания -3 дБ Мин. 45 / Тип. 48

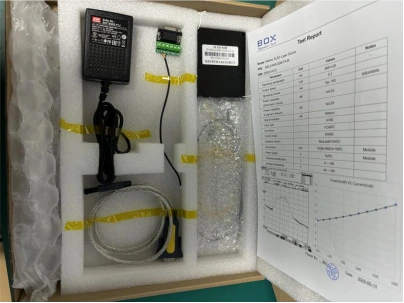

● Стандартные аксессуары

Этапы работы

Шаг 1.Распаковка: Перед сборкой проверьте комплектность всех аксессуаров, включая модуль источника света SLED, USB-кабель для передачи данных, зеленый кабель порта, адаптер питания, отчет об испытаниях и т. д.

Шаг 2.Источник питания: подключен к импульсному источнику питания постоянного тока или регулируемому источнику питания, соответствующему требованиям к источнику питания. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг3.Подключение выходного волокна: откройте пылезащитную крышку на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подсоедините волокно или соедините волокно с проверяемым устройством или измерителем мощности, убедившись в отсутствии загрязнений и повреждений.

Установка4.Подключение к главному компьютеру: используйте зеленый портовый кабель и кабель для передачи данных USB-RS485 DB9 для подключения широкополосного источника света SLED 840 нм, 20 мВт и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта для идентификации кабеля передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и модуль источника света не могут быть правильно подключены и обмениваться данными. Пожалуйста, обратитесь в компанию Box Optronics за драйвером.

Шаг5.Программное обеспечение управления: Box Optronics предоставляет последовательные команды или программное обеспечение для ПК для управления током и температурой светодиода широкополосного источника света SLED длиной 840 нм и мощностью 20 мВт. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не подавайте сразу полный ток.)

Шаг6.После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Информация для заказа

например: BSLD-840-205SM-FA-M

(Информация для заказа: Широкополосный источник света SLED, 840 нм, 20 мВт, полоса пропускания -3 дБ около 50 нм, с оптоволокном SM CS 780, пакет модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплаты

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и техническому обслуживанию

● Избегайте частого подключения/отключения оптоволоконных разъемов во избежание скопления пыли и повреждения торцевой поверхности.

● Перед подключением очистите оптоволоконные разъемы безворсовой салфеткой и проверьте их с помощью детектора торцов волокна. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать обгорания торцов. Закройте неиспользуемые разъемы пылезащитными колпачками.

● Храните оборудование в сухом, защищенном от влаги помещении.

Гарантия качества и послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
