840 нм, 10 мВт, 35 нм, ширина полосы SLD, диод

Оглавление

1. Представление SLD-диода 840 нм, 10 мВт, 35 нм BW.

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Пример упаковки

6. Информация для заказа

7. Технический паспорт и тестовый лист.

8. Условия предложения и оплаты

9. Время выполнения заказа

10. Примечания по эксплуатации

11. Гарантия качества и послепродажное обслуживание.

Введение продукта

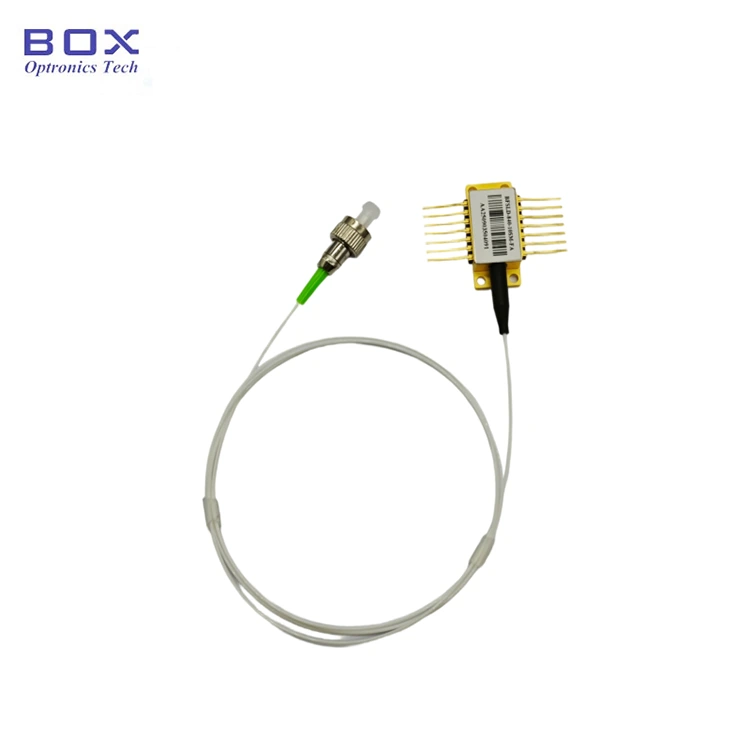

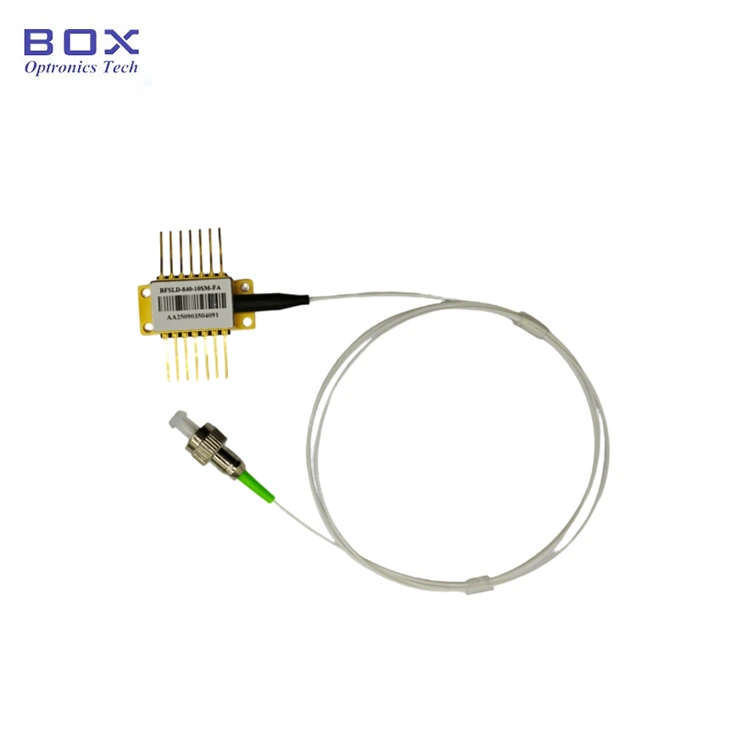

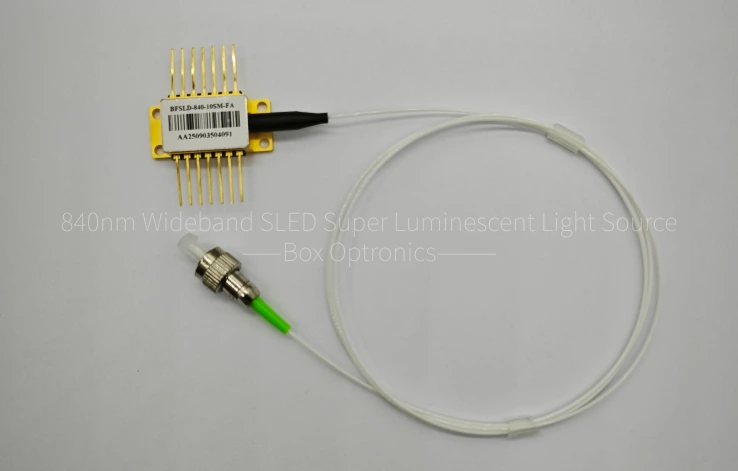

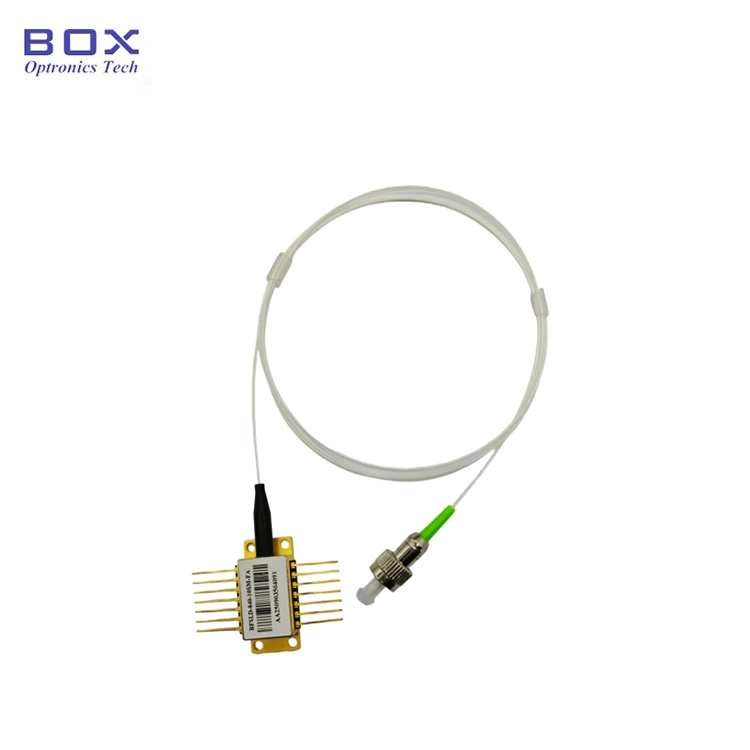

Это широкополосный суперлюминесцентный диод SLED с длиной волны 840 нм и 14-контактным корпусом типа «бабочка». Он имеет выходную мощность до 10 мВт, полосу пропускания более 35 нм (3 дБ) и оснащен термоэлектрическим элементом и термистором для обеспечения стабильного и плавного спектра. Подходит для оптической когерентной томографии (ОКТ). Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд.

Технические характеристики продукта

Особенности продукта

● Пигтейл из волокна SM или волокна PM;

● Высокая выходная мощность до 10 мВт;

● 14-контактный корпус BTF с TEC.

Применение продукта

● Волоконно-оптические гироскопы;

● Лабораторные широкополосные источники света и оптические испытания;

● Оборудование для оптической когерентной томографии (ОКТ) и медицинской визуализации.

Подробная информация о продукте

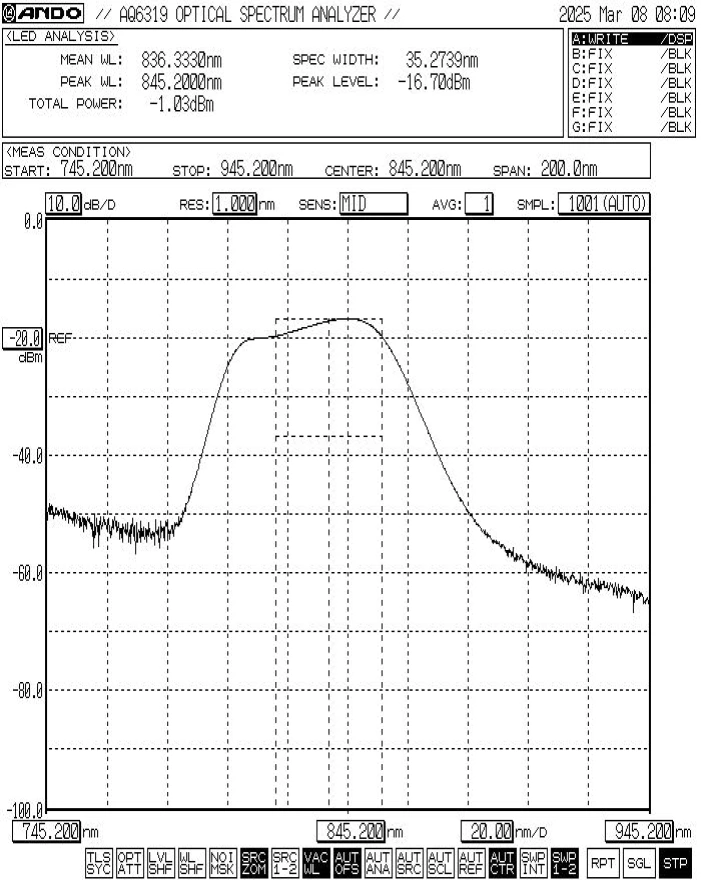

● Типичный спектр: -3 дБ. Полоса пропускания: мин. 30 нм / тип. 35 нм.

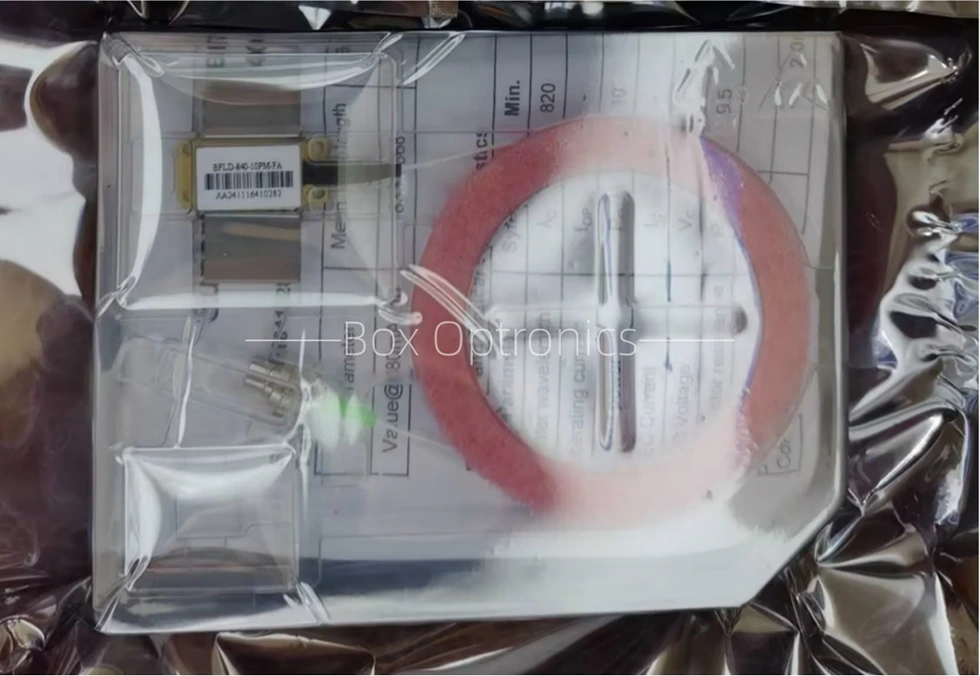

● Пример упаковки

Автономное устройство; нет встроенного драйвера (внешний драйвер опционален).

Информация для заказа

например: BFSLD-840-103SM-FA

(Информация для заказа: диод SLD 840 нм, 10 мВт, 35 нм, корпус «бабочка», типичная полоса пропускания -3 дБ, 35 нм, с оптоволокном SM, разъемом FC/APC).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплаты

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому при упаковке, транспортировке и использовании требуется строгое соблюдение мер антистатической защиты. Кроме того, необходимо принять меры предосторожности для предотвращения скачков напряжения в сети, поскольку несоблюдение этих мер может привести к необратимому повреждению устройства (например, обеспечьте правильное заземление оборудования и наденьте антистатический браслет).

● Проверьте стабильность рабочей цепи изделия, чтобы предотвратить повреждения, вызванные импульсными токами.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте и не тяните за втулку, расположенную в задней части корпуса устройства. Для устройств, оснащенных разъемами, убедитесь, что во время установки или снятия и устройство, и оптоволоконный разъем поднимаются одновременно.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особое внимание необходимо обратить на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● При использовании устройства строго соблюдайте диапазоны рабочего напряжения и тока, указанные в паспорте. Ключевые параметры, включая Ith (пороговый ток), Iop max (максимальный рабочий ток), Vop max (максимальное рабочее напряжение) и λc (центральная длина волны), должны быть указаны в отчете об испытаниях, предоставляемом на момент отгрузки. Примечание. Эксплуатация за пределами абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами качества продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
