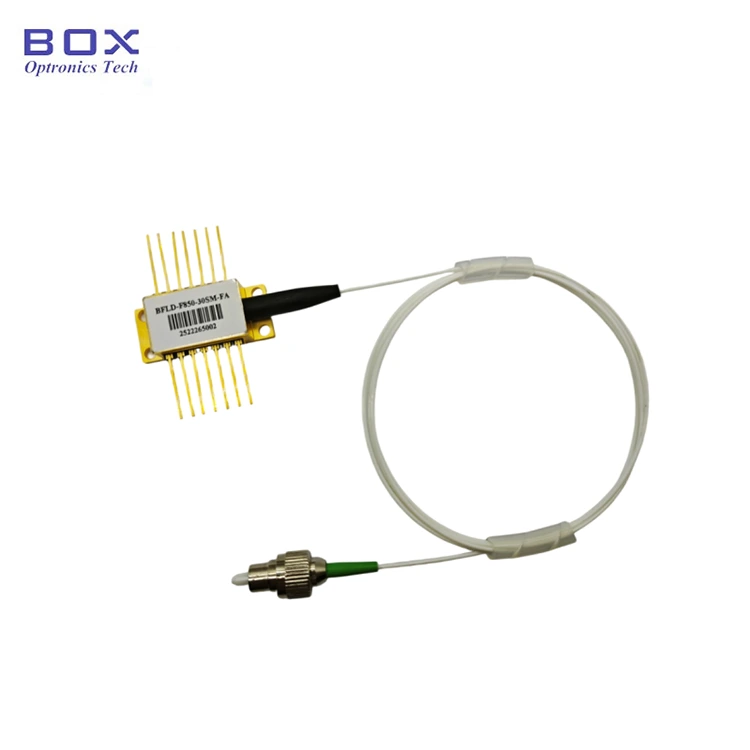

Аналоговый лазер-бабочка DWDM 14PIN для кабельного телевидения

Оглавление

1. Введение DWDM 14-контактный аналоговый лазер-бабочка для кабельного телевидения

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

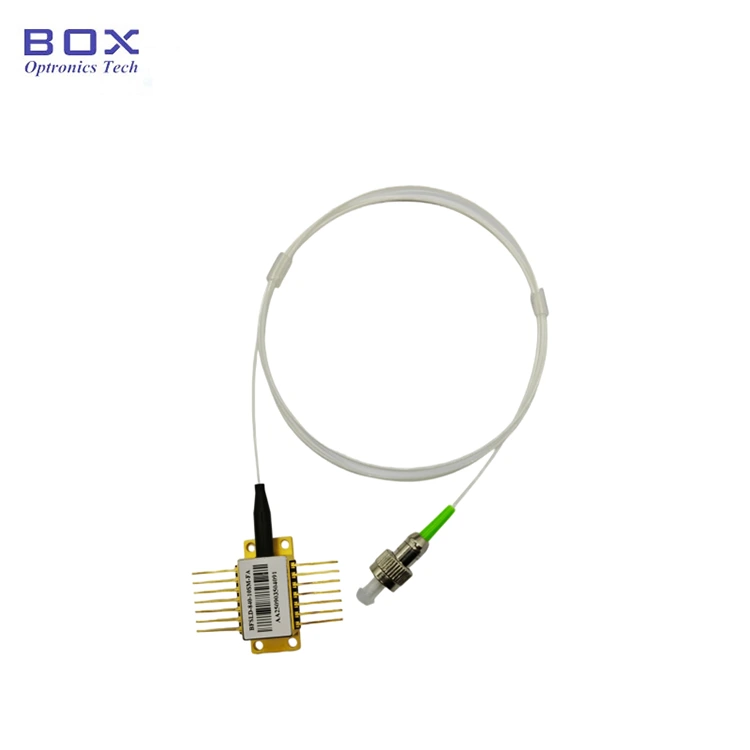

Разработан аналоговый лазер-бабочка DWDM 14PIN для кабельного телевидения. с усовершенствованным аналоговым чипом, оптическим изолятором и выходной мощностью 10 мВт. упакованный со встроенным термоэлектрическим охладителем (TEC) и фотодиодом монитора, он обеспечивает превосходная линейность, низкий уровень искажений и превосходная стабильность длины волны по всему сетка DWDM. Если контакты требуют пайки, температура пайки должна быть не превышать 260°C, а время пайки не должно превышать 10 секунд.

Продукт Технические характеристики

Особенности продукта

● Тип волокна может быть SMF-28e. или ПМФ-1550;

● Выходная мощность 10 МВт или по индивидуальному заказу;

● 14-контактный Пакет BTF с TEC и Monitor PD.

Применение продукта

● Оптоволоконная связь;

● DWDM-системы;

● передача кабельного телевидения;

● Лабораторное испытательное оборудование.

Подробная информация о продукте

● Нумерация каналов сети ITU.

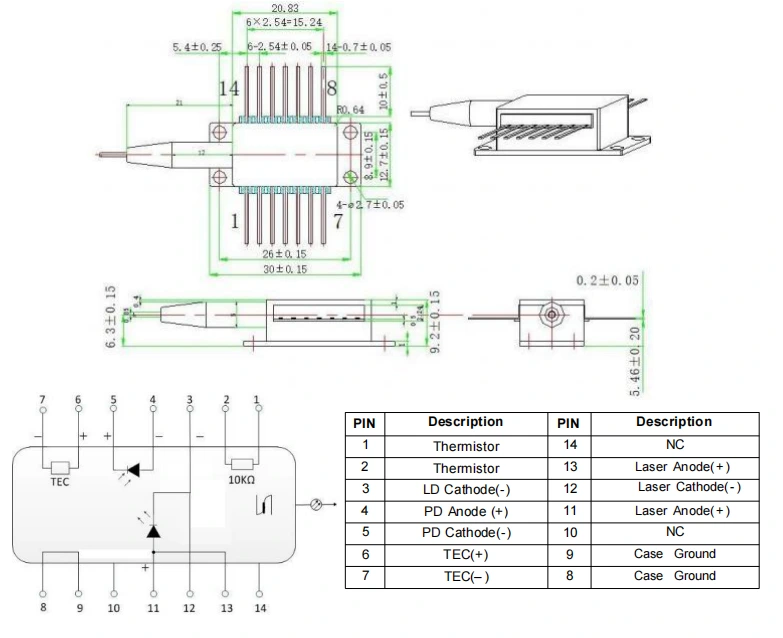

● Чертеж упаковки типа 1 и определение PIN-OUT (единица измерения: мм): DWDM 14PIN Аналоговый лазер Butterfly для кабельного телевидения

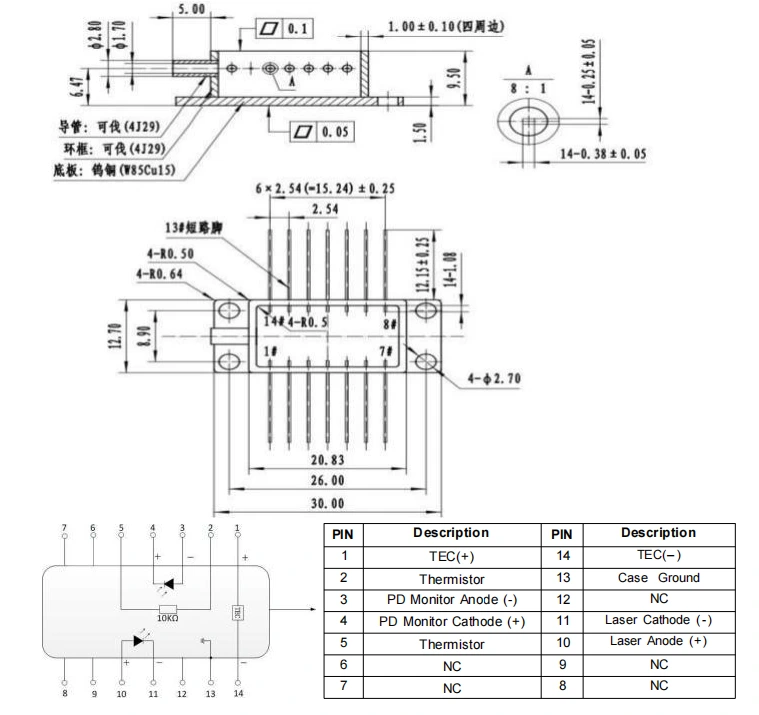

● Чертеж упаковки типа 2 и определение PIN-OUT (единица измерения: мм) — DWDM 14PIN Аналоговый лазер Butterfly для кабельного телевидения

Заказ информация

например: BFLD-CH56-10SM-FA

(Информация для заказа: Аналоговый лазер-бабочка DWDM 14PIN для кабельного телевидения, CH56: 1532,68 нм, выходная мощность 10 мВт, оптоволокно SM, разъем FC/APC, распиновка типа 1).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

● Защита от электростатического разряда. Это устройство чувствительны к электростатическому заряду. Поэтому необходимо принять строгие меры антистатической защиты. соблюдаться при упаковке, транспортировке и использовании. Кроме того, следует принять меры предосторожности для предотвращения скачков напряжения в источнике питания, так как несоблюдение этого требования может привести к необратимому повреждению устройства (например, убедитесь, что оборудование заземление и носить антистатический браслет).

● Требования к пайке контактов: если контакты необходимо паять, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Обратите особое внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии. состоянии, а паяльник должен быть правильно заземлен.

● Подать ток: во время включения питания. Никогда не подавайте большой ток напрямую, так как это может привести к повреждению чипа. Вместо этого включите питание устройства на уровне тока, близком к пороговому значению чипа. а затем постепенно увеличивайте ток небольшими порциями до достижения желаемого значения. уровень достигнут.

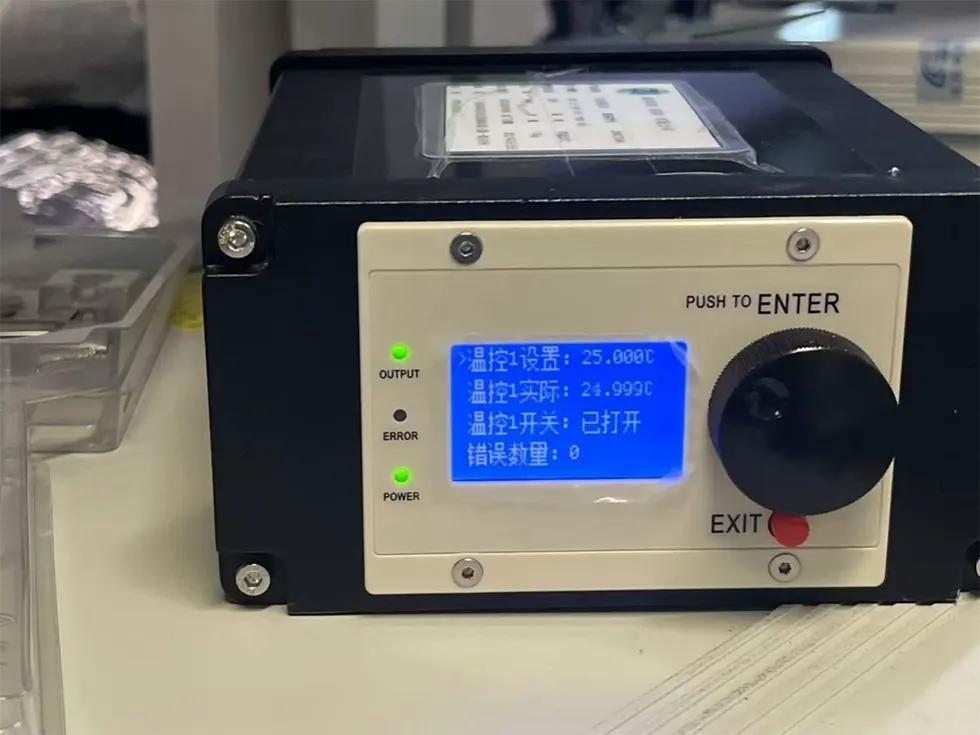

● Охладитель TEC. Перед включением всех компонентов сначала активируйте охладитель, а затем приступайте к постепенному включению питания, чтобы предотвратить перегрев и перегрузку чипа.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
