Лазерный источник CWDM 1270-1650 нм DFB

Оглавление

1. Введение Лазерный источник CWDM 1270–1650 нм DFB со встроенными цепями возбуждения

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробности о продукте

6. Руководство по безопасной эксплуатации

7. Информация для заказа

8. Технический паспорт и тестовый лист.

9. Условия котировки и оплата

10. Время выполнения заказа

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

Это лазерный источник CWDM 1270-1650 нм DFB с Встроенные схемы управления, использующие полупроводниковый лазерный чип DFB, с выходом мощность более 10 мВт, оптоволокно SM/PM, отличная мощность и спектральная стабильность. Это поддерживает настольные и модульные конфигурации с интерфейсом связи или программное обеспечение для мониторинга для системной интеграции. Подходит для нелинейной оптики. системы для исследований, волоконной лазерной накачки и оптических испытаний. Избегайте частого подключения/ отсоединение оптоволоконных разъемов для предотвращения скопления пыли и торцевой поверхности ущерб.

Продукт Технические характеристики

Особенности продукта

● Мощность и спектральная стабильность;

● Выходная мощность регулируемый 10~100%;

● Модуль/настольный опционально, с контролем связи для облегчения интеграция;

● Поддерживает Адаптация оптоволокна SM/PM для различных оптических систем.

Применение продукта

● Оптические системы передачи;

● Волоконная лазерная накачка;

● Нелинейная оптика.

Подробная информация о продукте

● Длина волны CWDM 1270–1650 нм, допуск WL +/- 3 нм.

(Доступна одна длина волны каждые 20 нм.)

1270 нм 1290 нм 1310 нм 1330 нм 1350 нм 1370 нм 1390 нм 1410 нм 1430 нм 1450 нм 1470 нм 1490 нм 1510 нм 1530 нм 1550 нм 1570 нм 1590 нм 1610 нм 1630 нм 1650 нм

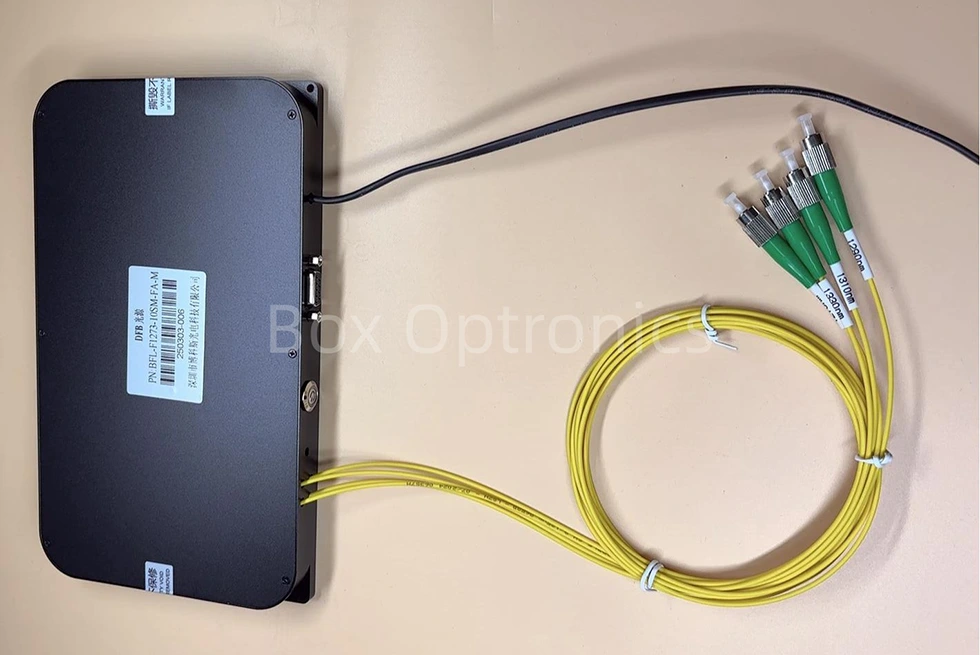

*Поддержка индивидуального многоканального лазерного источника DFB

● Стандартные аксессуары

Этапы работы

Шаг 1. Распаковка: Перед сборкой проверьте все ли аксессуары в комплекте, включая модуль лазерного источника, USB-данные кабель, адаптер питания, отчет об испытаниях и т. д.

Шаг 2. Источник питания: подключен к постоянному току. импульсный блок питания или регулируемый блок питания, соответствующий их мощности требования к поставкам. Используйте только оригинальный адаптер питания (5 В постоянного тока или 12 В постоянного тока). Неподходящие адаптеры питания могут повредить источник света. (Адаптер питания поставляется в соответствии с местными стандартами напряжения.)

Шаг 3. Подключение выходного волокна: откройте пылезащитный колпачок на оптоволоконном разъеме или фланце, проверьте торцевую поверхность волокна и подключите волокно или соедините волокно с тестируемым устройством или измерителем мощности. после подтверждения отсутствия загрязнений и повреждений.

Setp4.Подключитесь к главному компьютеру: используйте кабель передачи данных USB-RS485 DB9 для подключения лазерного источника DFB и компьютера; компьютер должен сначала установить специальный драйвер последовательного порта, чтобы идентифицировать Кабель для передачи данных последовательного порта USB-RS485, в противном случае программное обеспечение главного компьютера и Модуль источника света не может быть правильно подключен и установлен обмен данными. Пожалуйста, спросите Коробка оптроники для водителя.

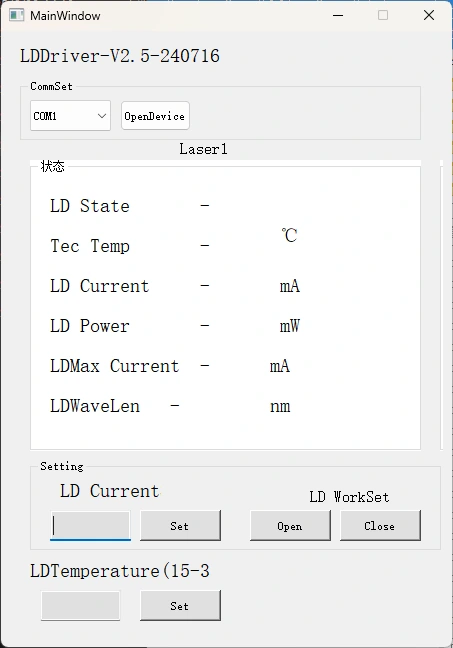

Шаг 5. Программное обеспечение управления: Box Optronics предоставляет последовательную команду или программное обеспечение ПК для контролировать ток ЛД и температуру ЛД лазерного источника DFB. Выберите правильный порт, установите ток и температуру, затем нажмите кнопку открытия. (Чтобы Чтобы предотвратить повреждение, медленно увеличивайте ток привода при первом запуске. Не немедленно подайте полный ток.)

Шаг 6. После использования нажмите кнопку закрытия, выключите источник питания и отсоедините оптоволоконное соединение.

Заказ информация

например: BLD-1550-1HSM-FA-M

(Информация для заказа: Лазерный источник CWDM 1550 нм DFB со встроенным приводом. Схемы, выходная мощность 100 мВт, оптоволокно SMF-28e, разъем FC/APC, модуль пакет).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации и Техническое обслуживание

● Избегайте частого подключения/отключения оптоволоконных разъемов во избежание Накопление пыли и повреждение торцевой поверхности.

● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Закройте неиспользуемые разъемы пылезащитными колпачками.

● Храните оборудование в сухом, защищенном от влаги помещении.

● При использовании модуля лазерного источника в течение длительного времени не забудьте Учитывайте теплоотвод и вентиляцию модуля и размещайте модуль на радиаторе.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
