Широкополосный источник света SLD с оптоволокном 840 нм

Обзор продукта: Широкополосный источник света SLD с оптоволоконным соединением 840 нм

Box Optronics производит широкополосный источник света SLD с оптоволоконной связью на 840 нм, высокопроизводительный активный оптический компонент, основанный на усиленном спонтанном излучении (ASE) от структуры полупроводникового оптического усилителя, обеспечивающий высокую оптическую мощность с широкой спектральной полосой пропускания и низкой временной когерентностью.

Он обеспечивает более высокую выходную мощность, чем светодиоды, сохраняя при этом гораздо более широкий спектр, чем лазерные диоды, что делает его подходящим для приложений, требующих низкой когерентности и высокой яркости.

Обладая минимальной выходной мощностью 5 мВт, типичной полосой пропускания 3 дБ на длине волны 10 нм и превосходной стабильностью мощности (≤±0,02 дБ в краткосрочной перспективе, ≤±0,05 дБ в долгосрочной перспективе), этот 840-нм SLD-источник оптимизирован для прецизионных волоконно-оптических систем зондирования и визуализации. Устройство доступно как в компактной модульной форме (70×90×18 мм) для системной интеграции, так и в настольной форме (195×220×120 мм) для лабораторных и испытательных сред.

Оснащенный в стандартной комплектации оптоволоконными пигтейлами мощностью 780 HP и разъемами FC/APC, а также дополнительным интерфейсом связи RS485 для мониторинга и управления, этот источник света SLD обеспечивает универсальность и надежность для широкого спектра применений.

Основные характеристики: Широкополосный источник света SLD с оптоволоконным соединением 840 нм

● Высокая выходная мощность: минимум 5 мВт.

● Широкая спектральная полоса пропускания: типично 10 нм (-3 дБ).

● Низкая спектральная пульсация для чистого спектра.

● Профиль гауссова спектра.

● Превосходная стабильность мощности: кратковременно ≤±0,02 дБ/15 минут.

● Долгосрочная стабильность: ≤±0,05 дБ/8 часов.

● Оптоволоконный выход с оптоволоконным кабелем мощностью 780 HP.

● Стандартный разъем FC/APC, доступны другие варианты.

● Два форм-фактора: модульный и настольный.

● Интерфейс связи RS485 для мониторинга.

● Сравнительно дешевое решение

● Широкий диапазон рабочих температур: от -5°C до +55°C.

● Компактная и прочная конструкция упаковки.

● Опциональная настольная версия с сенсорным управлением.

Типичные области применения — широкополосный источник света SLD с оптоволоконным соединением 840 нм

● Волоконно-оптические гироскопы (ВОГ).

● Системы оптической когерентной томографии (ОКТ).

● Медицинская визуализация и биомедицинская оптика.

● Оптоволоконные сенсорные системы.

● Интерферометрия белого света.

● Тестирование и определение характеристик оптических компонентов.

● Научно-исследовательские лаборатории

● Рефлектометрия в области оптической когерентности (OCDR).

Технические характеристики широкополосного источника света SLD с оптоволоконным соединением 840 нм

Оптические характеристики (Т=25°C)

Механические и экологические характеристики

Подробная информация о продукте - Широкополосный источник света SLD с оптоволоконным соединением 840 нм

Что такое СЛД?

Суперлюминесцентный диод (SLD) — это полупроводниковый широкополосный оптический источник на основе усиленного спонтанного излучения (ASE) с высоким оптическим усилением в волноводной структуре, подобной лазерному диоду, работающий в условиях подавления оптической обратной связи для предотвращения лазерных колебаний.

В отличие от лазерных диодов, в которых используется резонансный резонатор, в SLD используются грани с низкой отражательной способностью (AR-покрытием) и наклонные или наклонные волноводные структуры для подавления обратной связи резонатора, что обеспечивает высокий оптический коэффициент усиления, избегая при этом лазерного воздействия.

Ключевые характеристики SLD:

• Значительно более высокая выходная мощность и яркость, чем у светодиодов, при сохранении низкой временной когерентности.

• Широкополосное излучение с гладкой огибающей спектра ASE.

• Очень низкая временная когерентность (короткая длина когерентности), идеально подходит для интерферометрических приложений, таких как ОКТ.

• Как правило, волноводная структура с одной поперечной модой, обеспечивающая эффективное соединение одномодового волокна.

• Спектральная форма обычно проектируется как квазигауссовский или индивидуальный профиль с плоской вершиной в зависимости от конструкции.

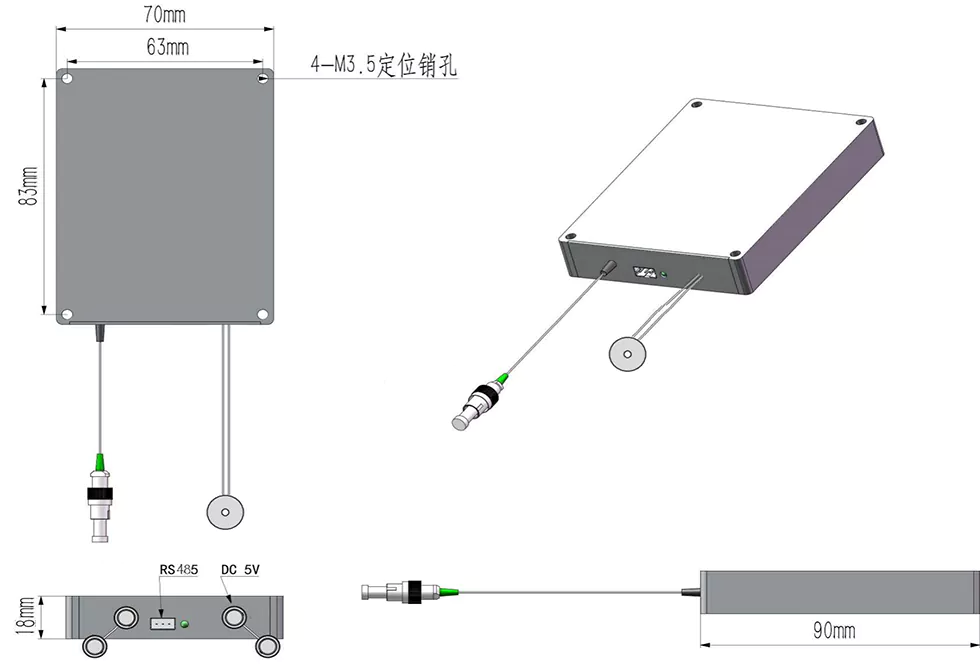

Размеры упаковки

Широкополосный источник света SLD с длиной волны 840 нм доступен в двух конфигурациях корпуса:

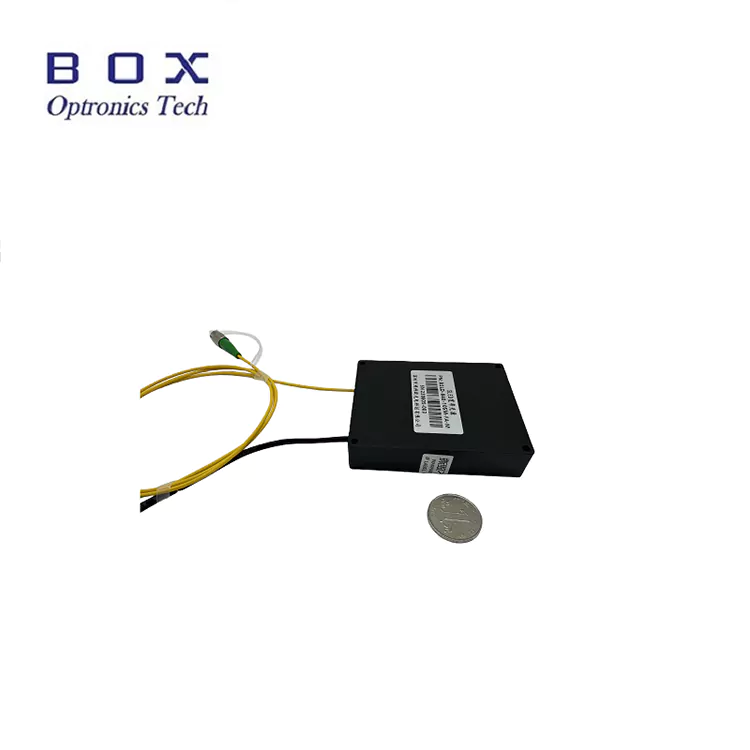

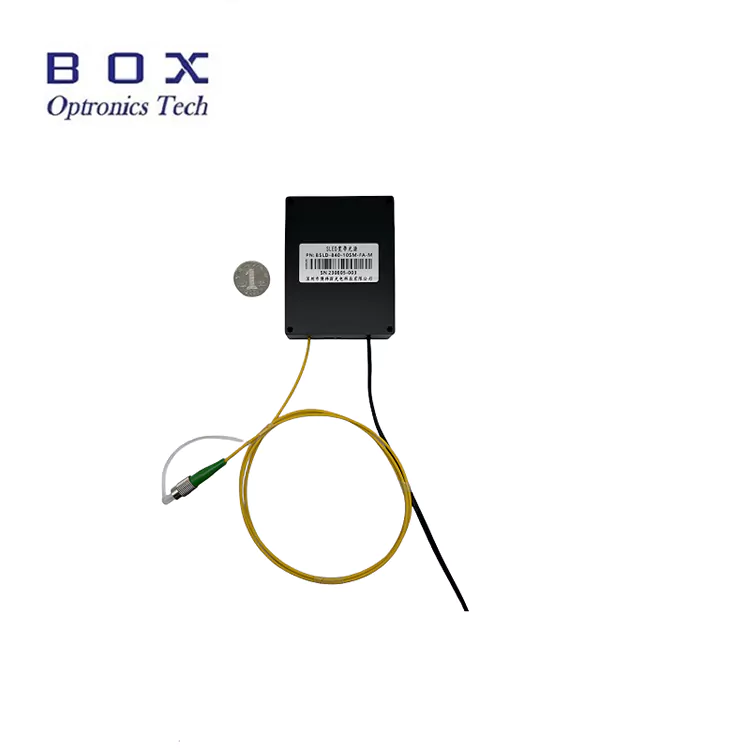

Версия модуля (70×90×18 мм):

• Компактный низкопрофильный дизайн для системной интеграции.

• 4 монтажных отверстия M3,5 для надежной установки.

• Вход питания постоянного тока (5 В или 12 В).

• Коммуникационный порт RS485 (гнездо DB9)

• Оптоволоконный выход с разъемом FC/APC.

• Идеально подходит для встраивания в инструменты и системы.

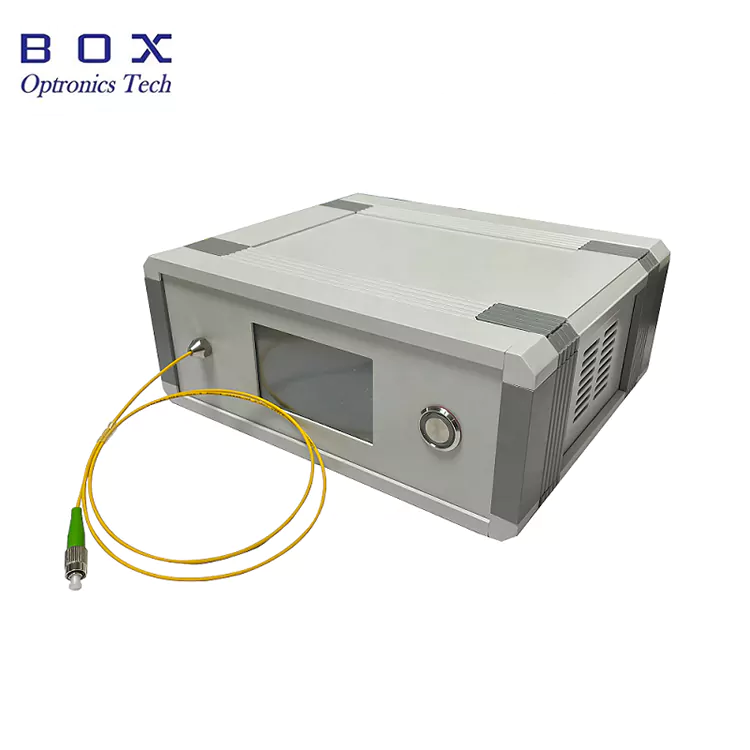

Настольная версия (195×220×120 мм):

• Настольный форм-фактор для лабораторного использования.

• Встроенный сенсорный экран для мониторинга состояния.

• Входная мощность переменного тока (универсальная 110–240 В).

• Коммуникационный порт RS485 (гнездо DB9)

• Оптоволоконный выход на передней панели.

• Простота в использовании, работа по принципу «подключи и работай».

• Идеально подходит для научно-исследовательских лабораторий и испытательных сред.

Контроль и мониторинг

И модульная, и настольная версии поддерживают интерфейс связи RS485 для мониторинга и управления. Настольная версия дополнительно оснащена встроенным сенсорным экраном для локального управления.

Доступные параметры мониторинга и управления:

• Мониторинг выходной мощности

• Мониторинг тока привода

• Мониторинг температуры

• Регулировка мощности (опционально).

• Программное обеспечение хост-компьютера для управления ПК (опционально).

Почему стоит выбрать Box Optronics?

• Строгий контроль качества со 100 % тестированием перед отправкой.

• Конкурентоспособные цены со стабильной возможностью оптовой доставки.

• Гибкие возможности настройки длины волны, мощности, пропускной способности, волокна и разъемов.

• Техническая поддержка 7×24 часа и быстрый ответ.

• Доставка по всему миру с помощью экспресс-доставки DHL, UPS и FedEx.

• Доступны как модульные, так и настольные версии.

• Дополнительное хост-программное обеспечение для системной интеграции.

• Надежные долгосрочные поставки производственных объемов.

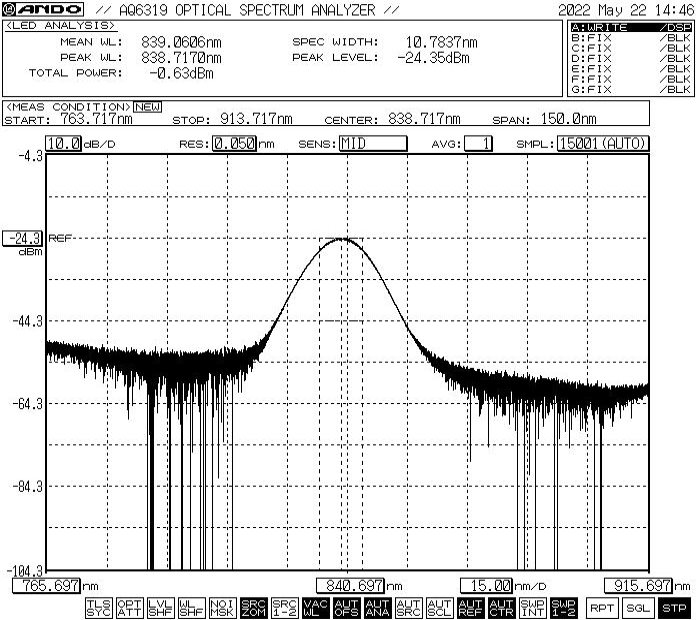

Широкополосный источник света SLD с оптоволоконным соединением Spectral Performance-840 нм

Типичный спектр показывает центральную длину волны около 840 нм с полосой пропускания около 10 нм -3 дБ.

*Примечание: показанный спектр представляет собой типичную производительность. Фактический спектр может незначительно отличаться от устройства к устройству. Свяжитесь с нами для получения конкретных данных о спектре или индивидуальных требований к спектру.

Информация для заказа: широкополосный источник света SLD с оптоволоконным соединением 840 нм

Номенклатура моделей

БСЛД – XXX – XX – XX – X – (X)

Пример: BSLD-840-51-SM-M

Широкополосный источник света SLD 840 нм, выходная мощность 5 мВт, полоса пропускания 10 нм, оптоволокно 780 л.с., модульная версия, источник питания 5 В постоянного тока

Доступные параметры настройки

• Центральная длина волны: стандартная длина волны 840 нм, другие длины волн доступны по запросу.

• Выходная мощность: стандартная 5 мВт, доступны варианты с более высокой мощностью.

• Спектральная полоса пропускания: стандарт 10 нм, доступны другие варианты полосы пропускания.

• Тип волокна: стандартное 780 HP, доступны другие специальные волокна.

• Длина волокна: 0,5 м, 1 м, 1,5 м, 2 м (доступны нестандартные длины)

• Тип косички: свободная трубка 900 мкм, свободная трубка 3,0 мм.

• Тип разъема: стандартный FC/APC, FC/UPC, SC/APC, LC/APC или специальный.

• Тип упаковки: модульный или настольный.

• Напряжение источника питания: 5 В постоянного тока, 12 В постоянного тока (модуль), 110–240 В переменного тока (настольный).

• Оптический изолятор: доступен вариант встроенного изолятора.

• Интерфейс связи: стандарт RS485, доступны другие интерфейсы.

• Программное обеспечение главного компьютера: доступно для мониторинга и управления.

Для индивидуальных требований, пожалуйста, свяжитесь с нашим отделом продаж и сообщите свои спецификации.

Технический паспорт и отчет об испытаниях

Каждый широкополосный источник света SLD с длиной волны 840 нм поставляется с подробным отчетом об испытаниях, документирующим измеренные параметры производительности. PDF-файл с техническими данными содержит подробные характеристики, кривые производительности и габаритные чертежи.

• Индивидуальный отчет об испытаниях прилагается к каждому устройству.

• Отслеживаемый серийный номер для каждого устройства.

Техническая спецификация

Условия предложения и оплаты

Условия предложения

• EXW (Ex Works): рекомендуется, если у вас есть учетная запись DHL/UPS/FedEx. Мы отправляем товар, используя вашу учетную запись; Мы не взимаем плату за доставку.

• DAP (доставка на место): если у вас нет учетной записи курьера, мы можем организовать доставку с предоплатой перевозки.

• Другие условия: свяжитесь с нами для обсуждения.

Условия оплаты

• PayPal: быстрая и безопасная оплата образцов и небольших заказов.

• T/T (банковский перевод): стандартный способ оплаты для обычных производственных заказов.

• Alibaba Trade Assurance: надежная защита заказов для онлайн-транзакций с гарантией покупателя.

• Кредитная карта: принимается через PayPal, Alibaba.

• Гибкие условия оплаты: по договоренности.

Время выполнения

• Стандартное производство: ~ 10–15 рабочих дней.

• Индивидуальные конфигурации: 15–20 рабочих дней.

• Объемные заказы: свяжитесь с нами для получения графика производства.

• Международная доставка: ~3–5 рабочих дней (DHL/UPS/FedEx Express).

• Ускоренное обслуживание: доступно по запросу.

Примечания по эксплуатации и обращение с ними

Обращение с оптоволокном

• Избегайте резких изгибов и перекручиваний, которые могут повредить волокно.

• Не тяните и не перекручивайте оптоволоконные пигтейлы.

• Очистите оптоволоконные разъемы перед подключением с помощью подходящих чистящих инструментов.

• Всегда используйте пылезащитные колпачки, когда разъем не используется.

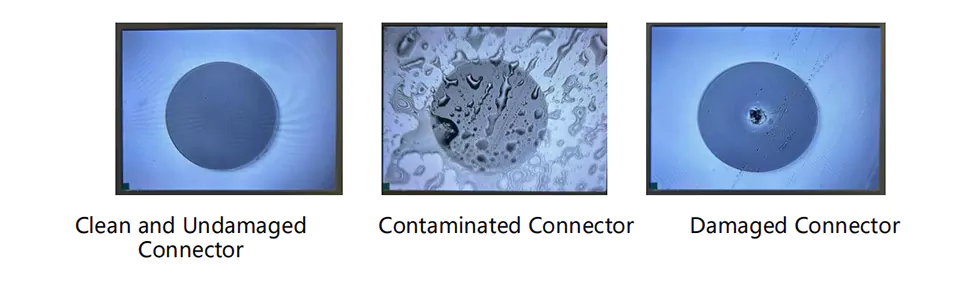

• Перед использованием проверьте торцевую поверхность волокна на наличие повреждений.

Вопросы питания и эксплуатации

• Перед подключением убедитесь в правильности напряжения источника питания.

• Не превышайте максимальный ток привода или номинальную мощность.

• Используйте правильный радиатор для непрерывной работы.

• Отключайте питание перед подключением/отключением оптоволокна.

• Не смотрите прямо на выход оптоволокна при включенном питании.
