Лазерный диод-бабочка DFB, 760 нм, 10 мВт

Оглавление

1. Введение 760 нм Лазерный диод-бабочка DFB мощностью 10 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Это специализированный DFB-лазер с длиной волны 760 нм и 14-контактным разъемом. стандартный пакет «бабочка», центральная длина волны 760 нм, допуск на длину волны +/- 1 нм, типичная выходная мощность 10 мВт. Встроенный TEC, термистор и монитор PD, с превосходной стабильностью длины волны для долгосрочной стабильной работы. Это в основном используется для обнаружения кислорода. Провод строго в соответствии с определением контакта, под контролем TEC и чрезмерного изгиба волокна для обеспечения производительности и срок службы.

Продукт Технические характеристики

Особенности продукта

● Многоквантовый Ну (MQW) лазеры с распределенной обратной связью (DFB);

● Встроенный ТЭП и оптический изолятор;

● Высокий стабильность и низкий уровень шума;

● 14-контактный стандартный корпус типа «бабочка».

Применение продукта

● Концентрация кислорода обнаружение и анализ.

● Газочувствительные детекторы.

● Научные исследования и Спектральный анализ.

Подробная информация о продукте

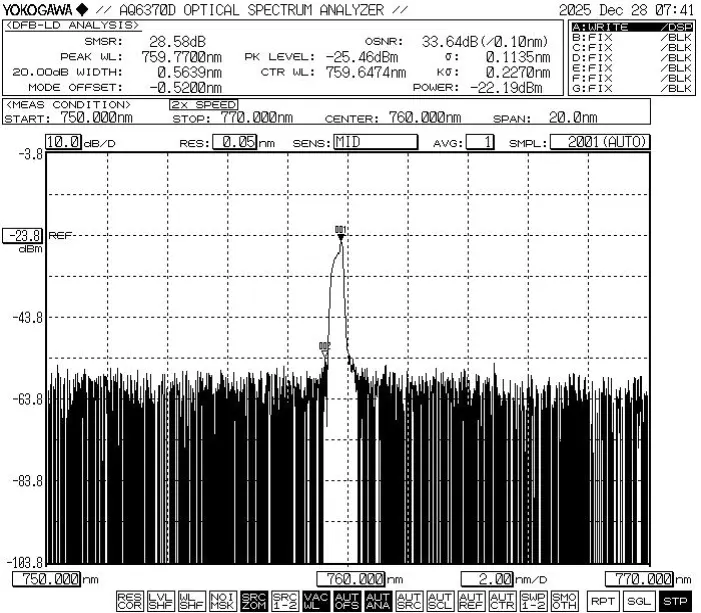

● Типичный спектр: 760 нм, допуск WL +/- 1 нм.

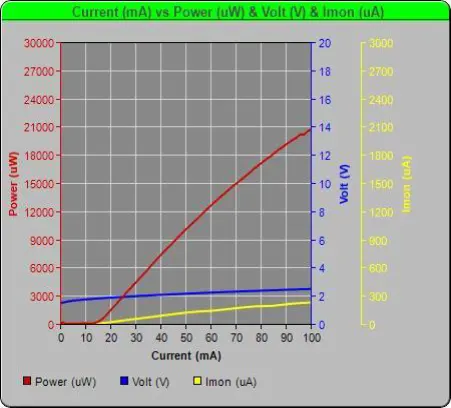

● Лазерный диод-бабочка PIV-760nm 10 мВт DFB

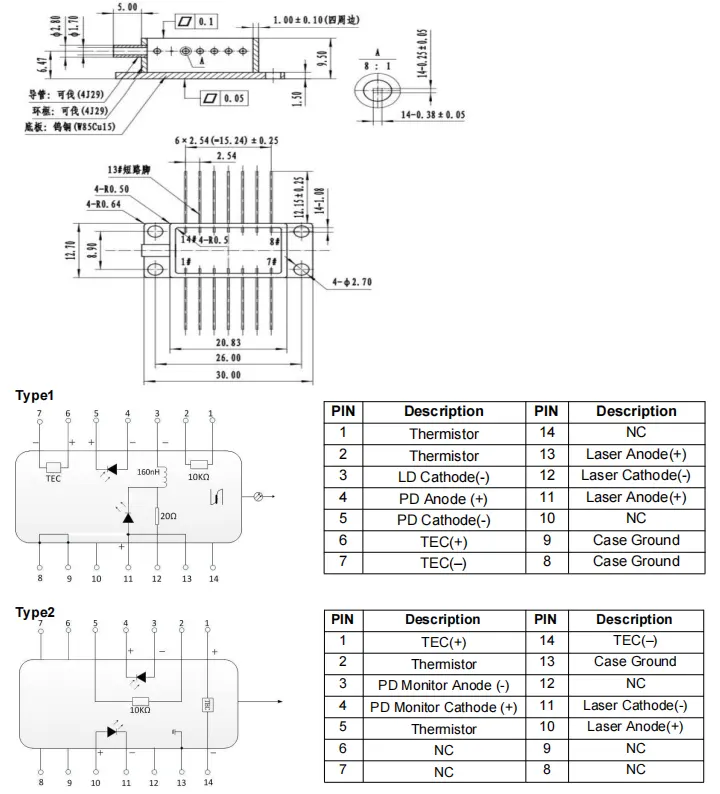

● Чертеж упаковки и распиновка.

Заказ информация

например: BFLD-D760-10SM-FA2

(Информация для заказа: Лазерный диод-бабочка DFB, 760 нм, 10 мВт, с SM оптоволокно, разъем FC/APC, распиновка типа 2).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
