Лазерный диод-бабочка DFB, 1392 нм, 10 мВт

Оглавление

1. Введение 1392 нм Лазерный диод-бабочка DFB мощностью 10 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Волоконный DFB-лазер с длиной волны 1392 нм и 14-контактным разъемом «бабочка» корпус, центральная длина волны 1392 нм, типичная выходная мощность 10 мВт. Встроенный ТЭЦ, термистор и монитор PD, поддерживающий оптоволокно SM или PM. В основном используется в датчиках H2O, оптических приборах и тестовых источниках света. Примечание. Провод через правильное определение PIN-кода, держите конец волокна в чистоте под контролем TEC. Перенапряжение, перегрузка по току, электростатический разряд, высокотемпературная пайка и чрезмерная изгиб волокон запрещен.

Продукт Технические характеристики

Продукт Особенности

● Высокая производительность, лазер с распределенной обратной связью (DFB) с многоквантовыми ямами (MQW);

● СМФ-28е или волокно PM1550;

● Промышленность стандартный герметичный 14-контактный корпус типа «бабочка»;

● Встроенный ТИК и ПД.

Продукт Приложения

● Распределенная оптоволокно зондирование;

● Оптоволоконная связь испытательное оборудование

● Концентрация водяного пара обнаружение;

● Основной источник света для системы TDLAS (перестраиваемая диодная лазерная абсорбционная спектроскопия);

● Исследования и лаборатории Инструменты.

Продукт Подробности

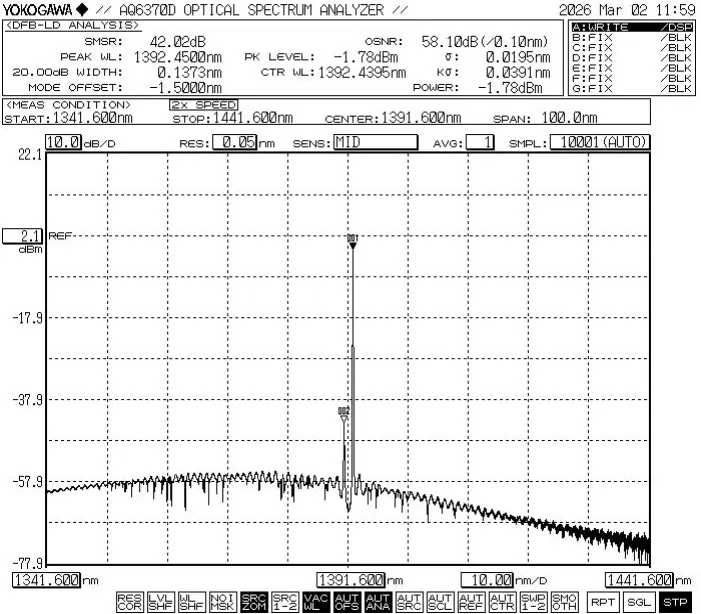

● Типичный спектр: 1392 нм, допуск WL +/- 1 нм.

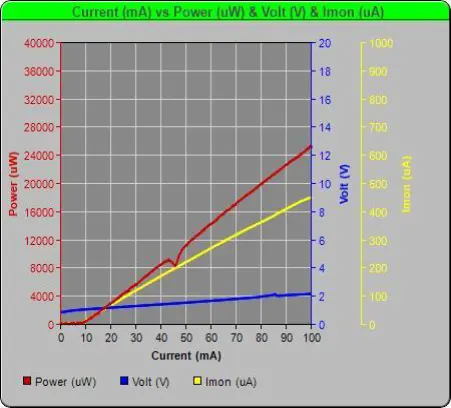

● Лазерный диод-бабочка PIV-1392nm 10 мВт DFB

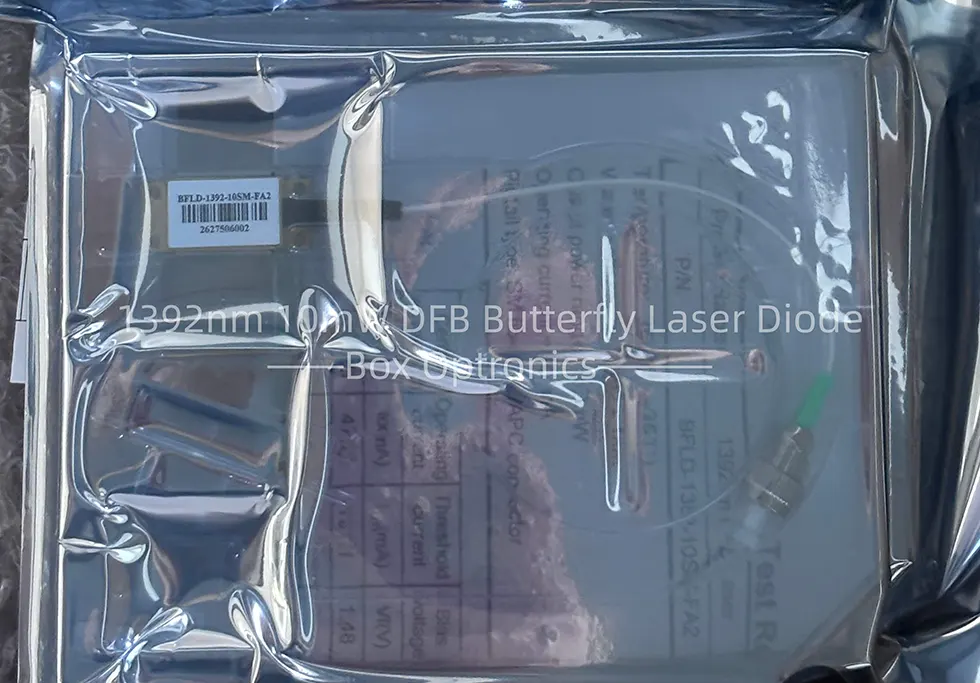

● Пример упаковки

Заказ информация

например: BFLD-1392-10SM-FA2

(Информация для заказа: лазерный диод-бабочка DFB, 1392 нм, 10 мВт, с SM оптоволокно, разъем FC/APC, распиновка типа 2).

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Примечания по эксплуатации

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Проверьте стабильность рабочей цепи продукта, чтобы предотвратить повреждения, вызванные импульсными токами.

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
