Лазерный диод-бабочка DFB 1567 нм

Оглавление

1. Введение 1567 нм Лазерный диод-бабочка DFB

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Лазерный диод-бабочка DFB 1567 нм с многоквантовым а также структура DFB и 14-контактный корпус «бабочка». Он объединяет TEC и термистор, поддерживает одномодовое волокно SMF 28e или волокно с сохранением поляризации выход, с типичной выходной мощностью 10 мВт, рабочая температура -20~+70℃, соответствует требованиям RoHS. Примечание ЭСР защиты и не превышайте абсолютные максимальные значения.

Продукт Технические характеристики

Особенности продукта

● Многоквантовый Ну (MQW) лазеры с распределенной обратной связью (DFB);

● Волокно тип может быть волокном SMF-28e или PM;

● 14-контактный пакет-бабочка с высокой стабильностью;

● Стабильная мощность 10 мВт выход, высокий SMSR и хорошая оптическая изоляция.

Применение продукта

● Оптоволоконный датчик;

● Источник света;

● Угарный газ CO зондирование;

● Средне- и дальнемагистральные перевозки оптоволоконные системы связи и тестирования.

1. Подробная информация о продукте - лазерный диод-бабочка DFB 1567 нм

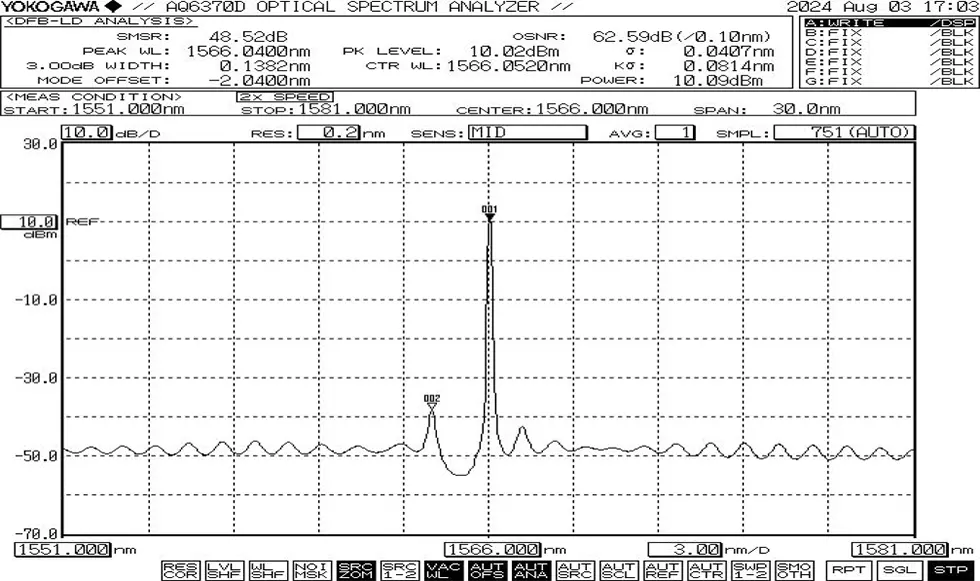

Типичный спектр: 1567 нм, допуск WL +/- 1 нм.

● Чертеж упаковки и определение PIN-OUT (единица измерения: мм) - 1567 нм DFB Butterfly Лазерный Диод

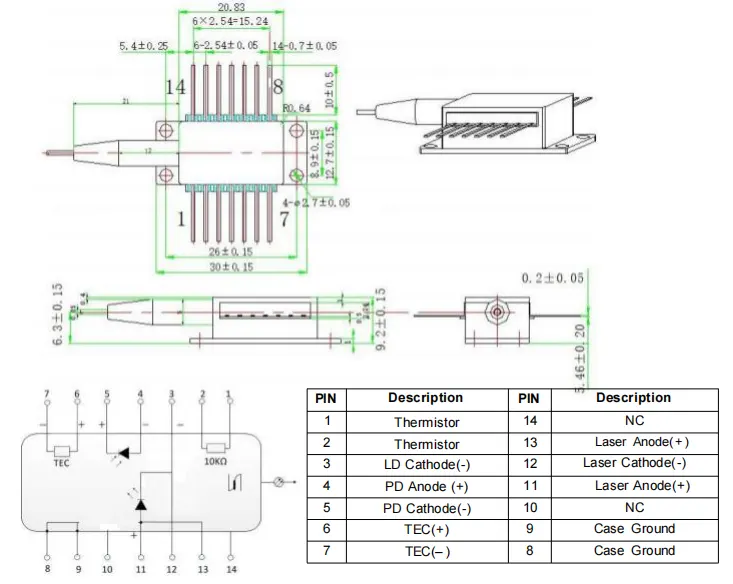

>>>Распиновка Type1

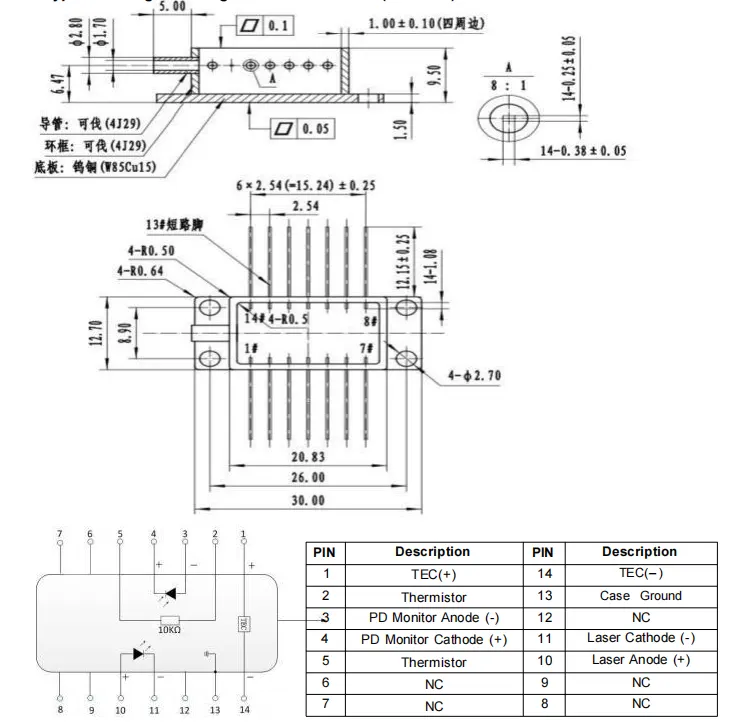

>>>Распиновка Type2

Заказ информация

например: BFLD-1567-10SM-FA

(Информация для заказа: лазерный диод типа «бабочка» DFB, 1567 нм, 14-контактный разъем «бабочка»). корпус, выходная мощность 10 мВт, оптоволокно SM, разъем FC/APC, распиновка типа 1).

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● Перед включением всех компонентов сначала активируйте охладитель и затем приступайте к постепенному включению питания, чтобы предотвратить перегрев чипа и перегрузка.

2. Гарантия качества и послепродажное обслуживание. Лазер-бабочка DFB 1567 нм. Диод

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
