Лазерный диод DFB BTF 1532 нм

Оглавление

1. Введение 1532 нм Лазерный диод DFB BTF

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

Лазерный диод DFB BTF 1532 нм с центральной длиной волны 1532,68 нм (ITU CH56), выходная оптическая мощность 10 мВт. Встроенный TEC и термистор включить стабильную работу. Во время работы выполняйте подключение правильно в соответствии с определение распиновки, контроль управляющего тока и температуры в пределах номинального значения. диапазон и избегать повреждений, вызванных электростатическим разрядом, и работы при перенапряжении.

Продукт Технические характеристики

Особенности продукта

● Бабочка пакет, встроенный ТЭП;

● Широкая температура надежность; 

● Высокий надежность, быстрый отклик, хорошая стабильность.

Применение продукта

● C2H2 Ацетилен газ зондирование; 

● Оптическое волокно Связь и микроволновая фотонная передача;

● Лазерные дальномеры.

Продукт Подробности

● Типичный спектр: 1532,68 нм, допуск на длину волны +/- 0,5 нм.

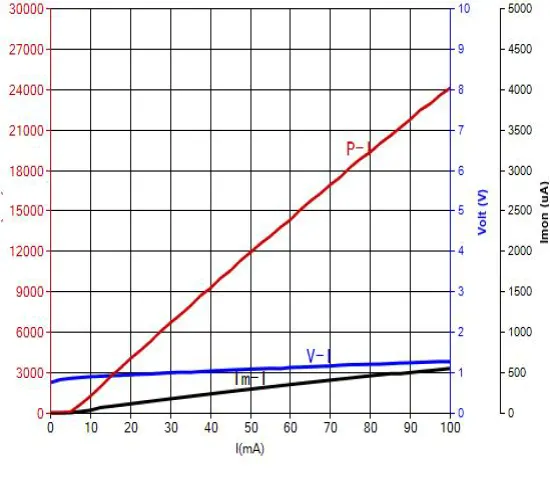

● PIV-1532nm DFB BTF-лазер мощностью 10 мВт. Диод

● Лазерный диод FAQ-1532nm DFB BTF

(1) Что такое пакет BTF?

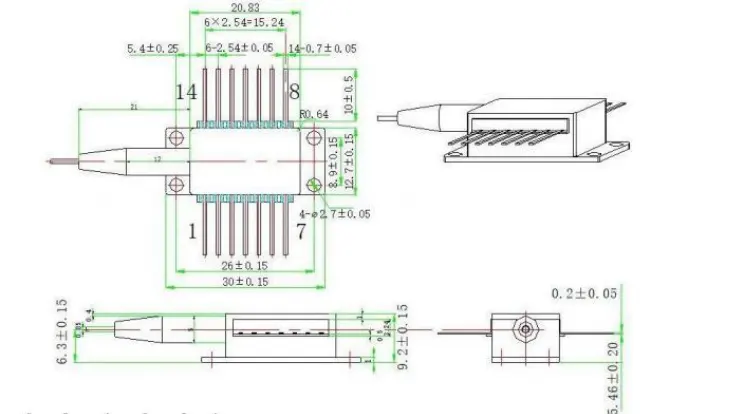

--Пакет BTF (бабочка) представляет собой стандартный 14-контактный пакет бабочки, самый распространенный формат упаковки промышленного класса в оптоэлектронике промышленность. Этот пакет включает в себя лазерный чип, контроль температуры TEC, термистор и фотодиод, обеспечивающие превосходную герметичность и термические эффективность управления. Принципиальной разницы со стандартом нет. упаковка «бабочка»; «BTF» обычно используется как сокращение от «Butterfly» в продукте. именование.

(2) Какие режимы движения поддерживает этот продукт?

-- Лазерный диод DFB BTF 1532 нм поддерживает непрерывную волну (CW) операция. Рекомендуется использовать малошумящий источник постоянного тока (порог ток примерно 5-20 мА, рабочий ток 50-90 мА), вместе с ТЭО контроллер стабилизации температуры (обычно установлен на 25℃).

(3) Доступны ли выборочные испытания?

--Поддерживаются испытания образцов и пробное производство небольших объемов. Для оптовых закупок мы предлагаем оптовые цены и многоуровневые котировки.

Заказ информация

например: BFLD-CH56-10SM-FA

(Информация для заказа: лазерный диод DFB BTF, 1532 нм, выходная мощность 10 мВт, с Оптоволокно SM, разъем FC/APC, распиновка типа 1).

Технический паспорт и тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Перед включением всех компонентов сначала активируйте охладитель и затем приступайте к постепенному включению питания, чтобы предотвратить перегрев чипа и перегрузка.

● Во время процесса включения никогда не подавайте напрямую большой ток, так как это рискует повредить чип. Вместо этого включите устройство на текущем уровне. близко к порогу чипа, а затем постепенно увеличивайте ток небольшими увеличивается до тех пор, пока не будет достигнут желаемый уровень.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
