Лазерный диод DFB SM PM 1580 нм

Оглавление

1. Представление лазерного диода DFB SM PM 1580 нм.

2. Технические характеристики

3. Характеристики продукта

4. Типичные приложения

5. Подробная информация о продукте

6. Информация для заказа

7. Технические данные и таблица испытаний.

8. Условия предложения и оплаты

9. Время выполнения заказа

10. Примечания по эксплуатации

11. Гарантия качества и послепродажное обслуживание

Введение продукта: лазерный диод DFB SM PM 1580 нм

Лазерный диод DFB SM PM 1580 нм оснащен микросхемой DFB премиум-класса MQW с центральной длиной волны 1580 нм (допуск ± 1 нм) и типичным коэффициентом подавления боковой моды 40 дБ. Разработанный с низким пороговым током, низким энергопотреблением и высокой надежностью, он полностью интегрирован с термистором, ТЭП и контрольным диодом для обеспечения непрерывной стабильной работы. Идеально подходит для обнаружения газа, тестирования пассивных устройств и оптоволоконных датчиков.

Технические характеристики изделия - Лазерный диод DFB SM PM 1580 нм

Характеристики продукта-Лазерный диод DFB SM PM 1580 нм

● Лазеры с распределенной обратной связью (DFB) с многоквантовыми ямами (MQW);

● 14-контактный корпус типа «бабочка» с высокой стабильностью;

● Встроенный термистор, ТЭП и фотодиод монитора;

● Низкий пороговый ток и низкое энергопотребление;

● Тип волокна может быть SMF-28e или PM.

Применение продукта - лазерный диод DFB SM PM 1580 нм

● Оптоволоконный датчик;

● Источник света для испытаний и измерений;

● Системы обнаружения газа;

● Тестирование пассивных оптических устройств;

● Оптоволоконная связь.

Подробная информация о продукте-лазерный диод DFB SM PM 1580 нм

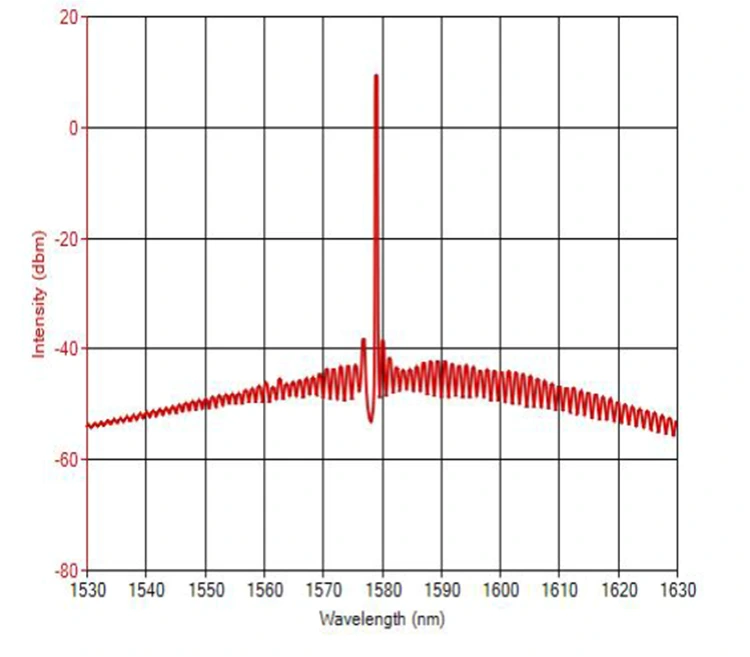

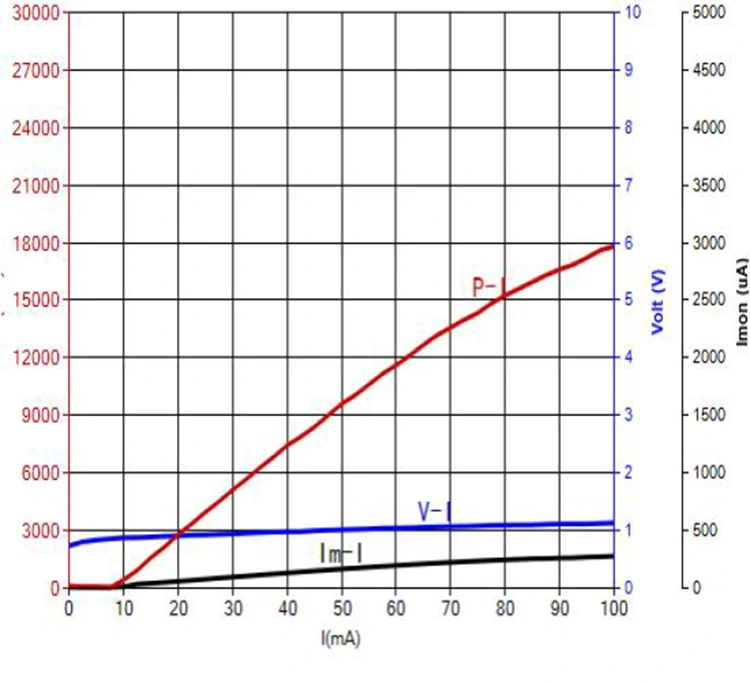

● Типичный спектр и PIV: 1580 нм, 10 мВт, допуск WL +/- 1 нм.

● Чертеж упаковки и определение PIN-OUT (единица измерения: мм) - лазерный диод DFB SM PM 1580 нм

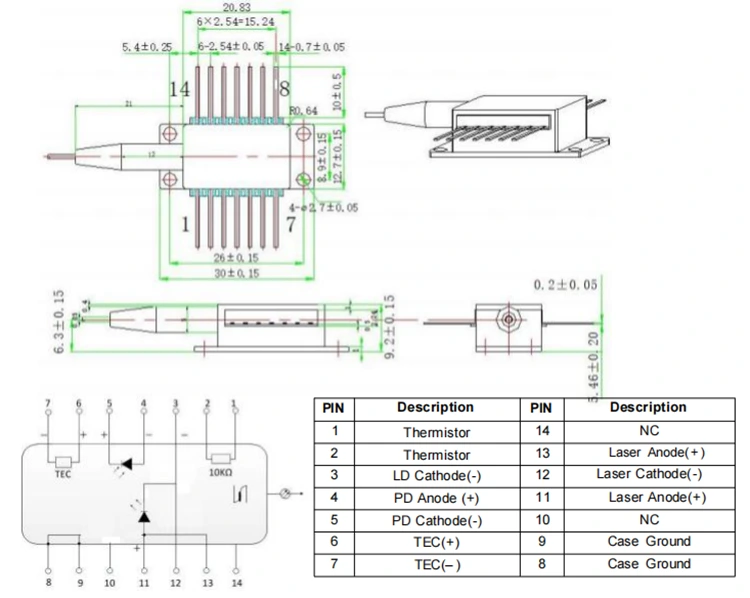

>>>Распиновка Type1

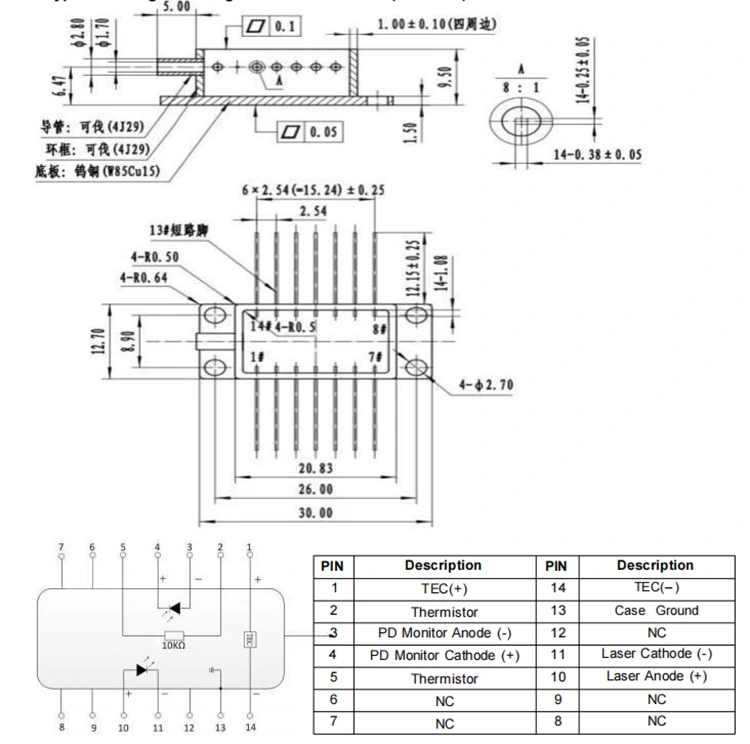

>>>Распиновка Type2

Информация для заказа: лазерный диод DFB SM PM 1580 нм

например: BFLD-1580-10SM-FA2
(Информация для заказа: лазерный диод DFB 1580 нм, 14-контактный корпус типа «бабочка», выходная мощность 10 мВт, с оптоволокном SM, разъем FC/APC, распиновка типа 2).

Техническое описание и таблица испытаний лазерного диода DFB SM PM 1580 нм

Техническая спецификация

Тестовый лист

Условия предложения и оплаты - Лазерный диод DFB SM PM 1580 нм

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки товаров заранее.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения заказа - лазерный диод DFB SM PM 1580 нм

Производство: 10 рабочих дней. (Если они есть на складе, они будут отправлены быстрее.)

Международная логистика: 3-5 рабочих дней.

Примечания по эксплуатации - Лазерный диод DFB SM PM 1580 нм

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте и не тяните за втулку, расположенную в задней части корпуса устройства. Для устройств, оснащенных разъемами, убедитесь, что во время установки или снятия и устройство, и оптоволоконный разъем поднимаются одновременно.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особое внимание необходимо обратить на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

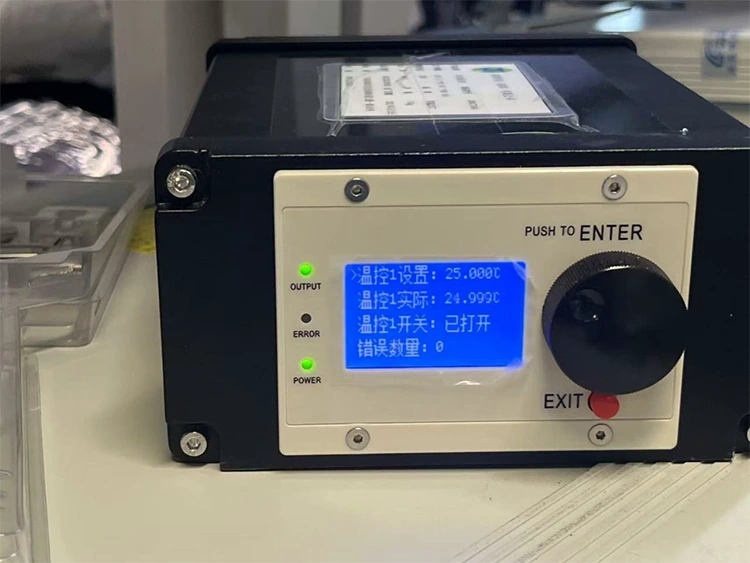

● Перед включением устройства сначала включите охладитель, а затем подавайте питание небольшими порциями, чтобы предотвратить перегрев или перегрузку чипа.

Гарантия качества и послепродажное обслуживание - лазерный диод DFB SM PM 1580 нм

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода будут предоставляться бесплатные услуги по ремонту или замене в случае неисправностей, вызванных проблемами с качеством продукции. Однако Box Optronics оставляет за собой право отказать в бесплатном ремонте в следующих случаях в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействием окружающей среды.

(2) Неисправности, возникшие из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
