Лазерный диод DFB 1574 нм для измерения CO2

Обзор продукта: лазерный диод DFB 1574 нм для измерения CO2

Лазерный диод DFB с длиной волны 1574 нм для обнаружения CO2 обеспечивает выходную оптическую мощность 10 мВт или 20 мВт через одномодовое волокно или волокно с сохранением поляризации с разъемом FC/APC.

Обладая узкой спектральной шириной линии 3 МГц (типичная FWHM) и высоким коэффициентом подавления боковой моды ≥35 дБ (типичный 40 дБ), DFB-лазер обеспечивает спектральную чистоту и точность длины волны, необходимые для перестраиваемой диодной лазерной абсорбционной спектроскопии (TDLAS) и других методов обнаружения газа с высоким разрешением.

Размещен в стандартном 14-контактном корпусе типа «бабочка» с двумя вариантами конфигурации выводов, интегрирован с TEC, термистором, монитором PD и изолятором. Лазер совместим со стандартными платами драйверов лазеров-бабочек и конструкциями систем.

Основные характеристики: DFB-лазерный диод 1574 нм для измерения CO2

· Центральная длина волны: 1574 нм (диапазон 1573–1575 нм), соответствует линии поглощения газа CO2.

· Высокая выходная оптическая мощность: 10 мВт или 20 мВт

· Широкая полоса модуляции: типично 2,5 ГГц (-3 дБ)

· Встроенный оптический изолятор: изоляция ≥30 дБ

· Встроенный термоэлектрический охладитель (TEC) и термистор 10 кОм для стабилизации длины волны

· Температурный коэффициент длины волны: типично 0,09 нм/°C (от 15°C до 35°C)

· Коэффициент тока длины волны: 0,01 нм/мА, типично для настройки длины волны.

· Стандартный 14-контактный корпус типа «бабочка», варианты распиновки типа 1 и типа 2

· Низкий пороговый ток: 10–35 мА.

· Встроенный фотодиод монитора для контроля мощности

Типичные области применения — DFB-лазерный диод 1574 нм для измерения CO2

· Обнаружение и мониторинг газа CO2 на основе перестраиваемой диодной лазерной абсорбционной спектроскопии (TDLAS)

· Спектроскопия с модуляцией длины волны (WMS) для высокочувствительного обнаружения CO₂ и газовых примесей

· Волоконно-оптические сенсорные системы, основанные на методах ВБР и интерферометрических измерениях

· Испытательное и измерительное оборудование для оптоволоконной связи

· Приложения для анализа дыхания и биомедицинского обнаружения газов

· Исследования и разработки в лабораториях фотоники и оптического зондирования

· Интеграция OEM в газоанализаторы и приборы мониторинга окружающей среды

Технические характеристики изделия - Лазерный диод DFB 1574 нм для измерения CO2

Абсолютные максимальные рейтинги

Электрооптические характеристики (температура лазера T = 25°C)

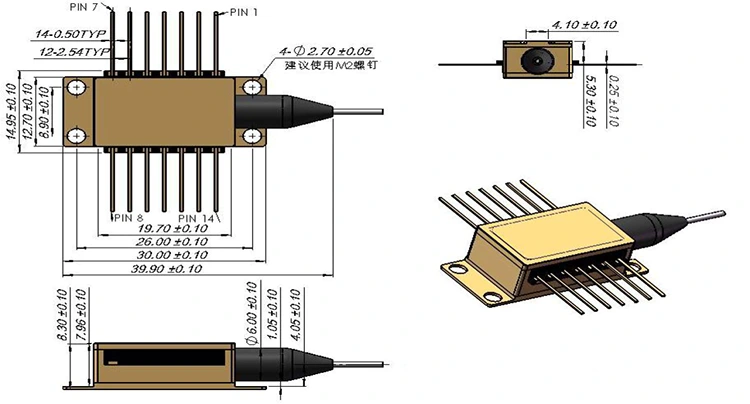

Определение корпуса и контактов - Лазерный диод DFB 1574 нм для измерения CO2

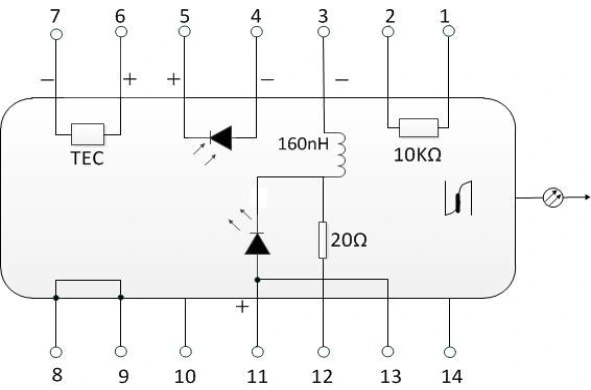

Конфигурация контактов типа 1

Конфигурация контактов типа 2

Информация для заказа

Номенклатура моделей

БФЛД - XXXX - XX - XX - XX X

Пример: BFLD-1574-20PM-FA2.

Часто задаваемые вопросы (FAQ) Лазерный диод DFB -1574 нм для измерения CO2

Вопрос: Как встроенный TEC улучшает качество измерения CO2?

Ответ: Встроенный TEC и термистор стабилизируют температуру лазерного чипа, сводя к минимуму дрейф длины волны и выходной мощности. Поскольку длина волны DFB-лазера зависит от температуры, точный термоконтроль помогает поддерживать целевую характеристику поглощения CO₂. TEC обеспечивает грубую регулировку длины волны, а точную настройку длины волны можно достичь за счет модуляции инжекционного тока.

Вопрос: Почему встроенный оптический изолятор важен для систем измерения газа?

О: Встроенный оптический изолятор уменьшает оптическую обратную связь, вызванную отражениями от оптоволоконных соединений и оптических компонентов. Это улучшает стабильность выходного сигнала лазера и снижает чувствительность к внешним оптическим помехам, что особенно важно для высокочувствительных систем обнаружения газа TDLAS и WMS.

Вопрос: Могу ли я получить собственную длину волны для другого вида газа?

Ответ: Да, Box Optronics предоставляет лазерные источники DFB с длинами волн, оптимизированными для различных задач измерения газов, включая, помимо прочего, CO2 (1574 нм), CH4 (1653 нм), H2O (1392 нм) и O2 (760 нм). Мы также поддерживаем длины волн каналов CWDM и DWDM для коммуникационных приложений. Свяжитесь с нами и сообщите ваши конкретные требования к длине волны, и наша команда инженеров рассмотрит возможность их реализации.

Вопрос: Какая схема привода и управления требуется для этого лазера?

О: Для DFB-лазера с длиной волны 1574 нм требуется драйвер лазерного диода с соответствующим ограничением тока, контроллер температуры для встроенного TEC и, опционально, вход модуляции для сканирования длины волны в приложениях TDLAS. Фотодиод монитора можно использовать для автоматического регулирования мощности (APC).

Сопутствующие товары - Лазерный диод DFB 1574 нм для измерения CO2

· Мощный DFB-лазер-бабочка с длиной волны 1653,7 нм и мощностью 40 мВт — лазерные источники DFB для обнаружения метана, мониторинга окружающей среды и промышленной безопасности.

· 1683 нм, 10 мВт волоконно-связанный лазер — DFB-лазеры с расширенной длиной волны для абсорбционной спектроскопии CH₄ и высокочувствительных задач по измерению газов

· Лазерный диод-бабочка DFB, 1392 нм, 10 мВт – предназначен для спектроскопии поглощения водяного пара и систем измерения влажности.

· PIN-фотодиод InGaAs TO46, 1 мм — высокочувствительные фотодетекторы с длиной волны 900–1650 нм для обнаружения сигнала поглощения газа и мониторинга оптической мощности

· Настраиваемый лазерный модуль C-диапазона — лазерные источники для спектроскопии, опроса ВБР и определения оптических характеристик

Техническое описание и таблица испытаний - Лазерный диод DFB 1574 нм для измерения CO2

техническая спецификация

тестовый лист
