Волоконный лазер 1683 нм, 10 мВт

Оглавление

1. Введение 1683 нм Волоконный лазер мощностью 10 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Даташит и тестовый лист

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

Введение продукта

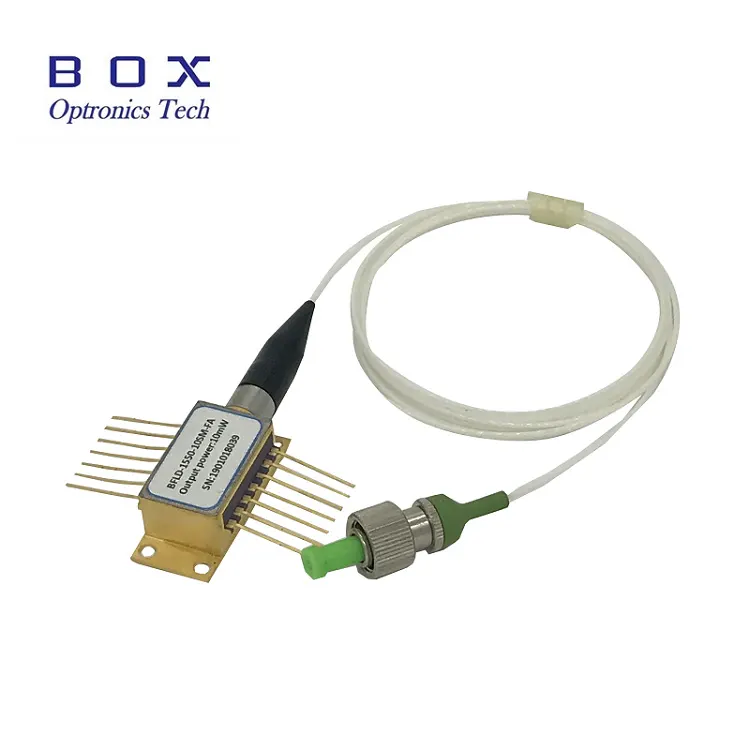

Волоконно-связанный лазер с длиной волны 1683 нм и мощностью 10 мВт использует MQW DFB чип, центральная длина волны 1683 нм, допуск на длину волны +/- 1 нм, типичный выходной сигнал мощность 10 мВт, 14-контактный корпус BTF, соответствующий Telcordia GR-468 и RoHS. С одномодовое волокно и разъем FC/APC идеально подходят для газа TDLAS и C2H6. системы обнаружения.

Продукт Технические характеристики

Продукт Особенности

● Высокий стабильная оптическая мощность 10 мВт;

● Отраслевой стандарт, 14-контактный пакет бабочки;

● Встроенный ТЭП и оптический изолятор;

● Многоквантовый скважинный (MQW) лазер с распределенной обратной связью (DFB)

●

Продукт Приложения

● Перестраиваемый диодный лазер абсорбционная спектроскопия;

● Мониторинг C2H6;

● Экологическое качество воздуха мониторинг;

● Оптическое волокно и лазерное обнаружение.

Продукт Подробности

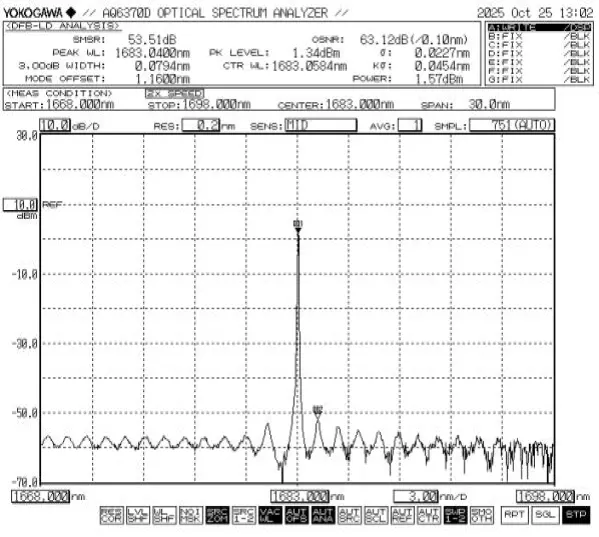

● Типичный спектр: 1683 нм, допуск WL +/- 1 нм.

● Часто задаваемые вопросы

(1) Каков тип волокна и характеристики разъема?

--Стандартная конфигурация использует одномодовое волокно с FC/APC. разъем.

(2) Каков тип упаковки и метод крепления?

--1683 нм волоконно-связанный лазер мощностью 10 мВт размещен в стандартном 14-контактном разъеме. пакет «бабочка», совместимый с обычными лазерными гнездами и креплениями светильники. Предусмотрены монтажные отверстия для винтовой фиксации или термопрокладки. привязанность.

(3) Доступны ли выборочные испытания? Какие услуги предлагаются при оптовых закупках?

--Поддерживаются испытания образцов и пробное производство небольших объемов. Для оптовых закупок мы предлагаем оптовые цены, протоколы заводских испытаний, индивидуальные параметры (такие как длина волокна, тип оболочки и тип разъема).

Заказ информация

например: BFLD-1683-10SM-FA

(Информация для заказа: оптоволоконный лазер, 1683 нм, 10 мВт, 14-контактный разъем типа «бабочка»). в упаковке, с оптоволокном SM, разъемом FC/APC, распиновкой типа 1).

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.

● При использовании устройства строго соблюдайте рабочее напряжение и диапазоны тока указаны в даташите. Ключевые параметры, включая Ith (Пороговый ток), Iop max (Максимальный рабочий ток), Vop max (Максимальный Рабочее напряжение) и λc (центральная длина волны) — следует указывать в частности, в отчете об испытаниях, предоставленном на момент отгрузки. Примечание: Эксплуатация. превышение абсолютного максимального значения может привести к необратимому повреждению устройства.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
