Лазерный диод с оптоволокном DFB 1651 нм

Оглавление

1. Введение 1651 нм DFB волоконный лазерный диод

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Технический паспорт

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Гарантия качества и Послепродажное обслуживание

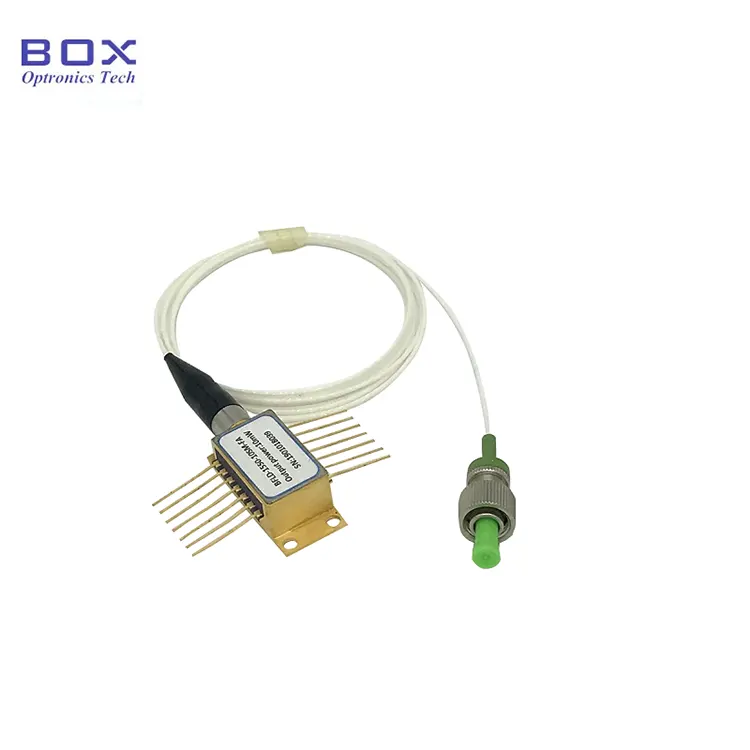

Введение продукта: волокно DFB 1651 нм Связанный лазерный диод

Это оптоволоконный лазерный диод DFB с длиной волны 1651 нм и чип DFB с несколькими квантовыми ямами и 14-контактный корпус «бабочка». Он объединяет TEC контроль температуры и термистор, поддерживает одномодовый режим/поддержание поляризации выход волокна, с типичной выходной мощностью 10 мВт и центральной длиной волны 1651 нм. Подходит для оптоволоконной связи, оптоволоконных датчиков, оптических приборов, и специализированные системы источников света, они просты в эксплуатации и очень надежны. Пожалуйста, строго контролируйте ток привода, напряжение и температуру пайки, обеспечить защиту от электростатического разряда и избегать превышения абсолютных максимальных значений.

Продукт Технические характеристики-1651 нм волоконно-оптический лазерный диод DFB

Продукт Особенности-1651 нм DFB лазерный диод с оптоволокном

● Поддерживает Оптоволоконная муфта SMF-28e или PMF-1550, разъем FC/APC;

● 14-контактный Пакет «Бабочка»;

● Встроенный термистор и ТЭП;

● Широкий диапазон рабочих температур.

Продукт Приложения-1651 нм DFB волоконный лазерный диод

● Оптическое волокно общение;

● Оптический прибор;

● Анализ газа метана CH4;

● Оптоволоконное зондирование.

Продукт Подробности-1651 нм DFB волоконный лазерный диод

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм) - волокно DFB длиной 1651 нм. Связанный лазерный диод

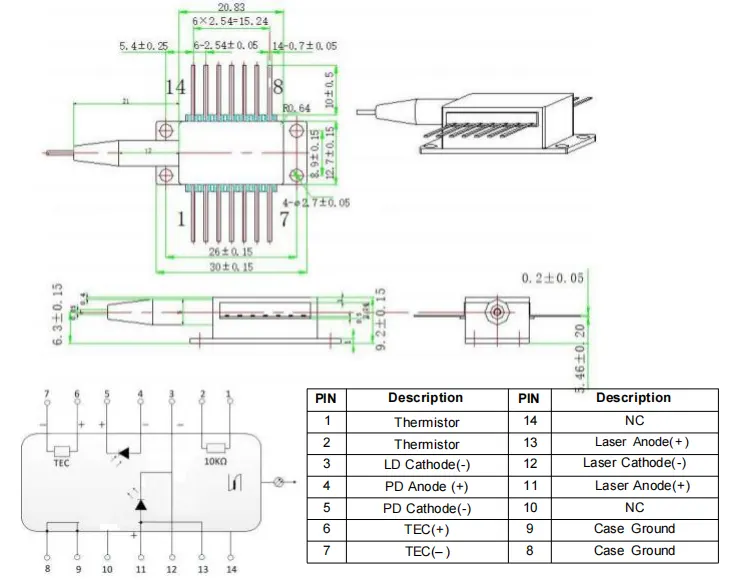

>>>Распиновка Type1

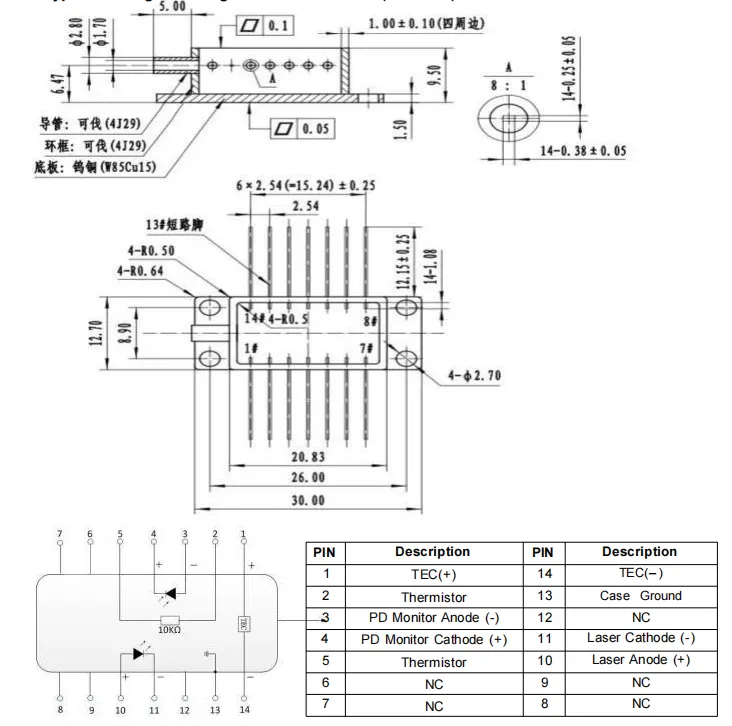

>>>Распиновка Type2

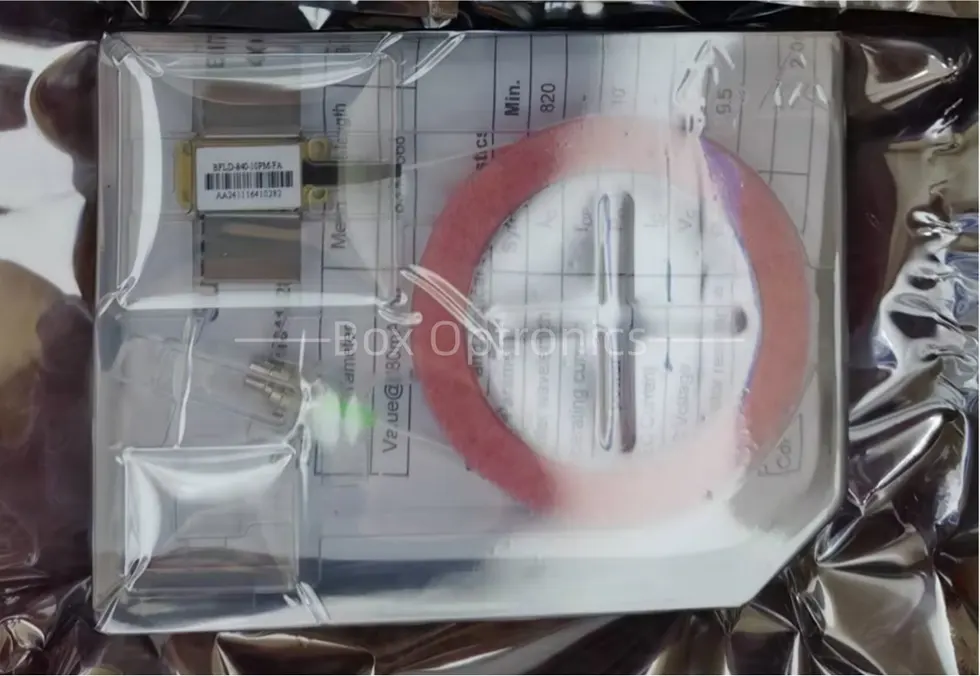

● Пример упаковки

* Автономное устройство; нет встроенного драйвера (внешний драйвер опционален).

Заказ Информация-1651 нм DFB волоконный лазерный диод

например: BFLD-1651-10SM-FA2

(Информация для заказа: DFB-лазерный диод с оптоволокном, 1651 нм, 14-контактный разъем типа «бабочка»). в упаковке, с оптоволокном SM, разъемом FC/APC, распиновкой типа 2).

Технический паспорт-1651nm DFB Волоконно-связанный лазерный диод

Техническая спецификация

1. Условия предложения и оплаты-1651 нм DFB волоконный лазерный диод

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения заказа – 1651 морская миля DFB Волоконно-связанный лазерный диод

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания-1651 нм DFB волоконный лазерный диод

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть надлежащим образом заземлен.

● Перед включением всех компонентов сначала активируйте охладитель и затем приступайте к постепенному включению питания, чтобы предотвратить перегрев чипа и перегрузка.

Гарантия качества и Послепродажное обслуживание-1651 нм DFB волоконный лазерный диод

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
