1. Введение Мощный лазер-бабочка DFB с длиной волны 1653,7 нм и мощностью 40 мВт.
2. Технические характеристики
3. Особенности продукта
4. Типичные применения
5. Подробности о продукте
6. Информация для заказа
7. Даташит и тестовый лист
8. Условия предложения и оплаты
9. Время выполнения
10. Примечания по эксплуатации
11. Гарантия качества и Послепродажное обслуживание
Мощный DFB-лазер-бабочка с длиной волны 1653,7 нм и мощностью 40 мВт. высокопроизводительный чип MQW DFB с центральной длиной волны 1653,7 нм, допуск на длину волны +/- 1 нм и коэффициент подавления боковой моды (SMSR) >35 дБ. Он имеет низкое пороговое напряжение, низкое энергопотребление и высокую надежность. Интеграция термистора, термоэлектрического охладителя (TEC) и контрольный диод, он поддерживает долгосрочную стабильную работу и широко используется в системы обнаружения газа, тестирование пассивных устройств и оптоволоконные датчики. Правильный во время работы необходимы проводка, контроль температуры и тока. предотвратить изгиб и повреждение волокна.
|
Параметр |
Символ |
Состояние |
Мин. |
Тип. |
Макс. |
Единица |
|
Температура хранения |
Ц |
– |
-40 |
– |
85 |
℃ |
|
Температура рабочего корпуса |
Вершина |
– |
-20 |
– |
70 |
℃ |
|
Прямой ток LD |
ЕСЛИ |
CW |
– |
– |
500 |
мА |
|
Обратный ток LD |
ИК |
– |
– |
– |
2 |
мА |
|
Обратное напряжение LD |
ВЛР |
– |
– |
– |
3 |
V |
|
Прямой ток PD |
МФПД |
– |
– |
– |
-10 |
мА |
|
Обратное напряжение PD |
ВРПД |
– |
– |
– |
20 |
V |
|
ток ТЕС |
ИТЭК |
– |
– |
– |
2 |
A |
|
ТЭК напряжение |
ВТЭК |
– |
– |
1.5 |
3.5 |
V |
|
Радиус изгиба волокна |
– |
– |
30 |
– |
– |
мм |
|
Относительная влажность |
относительной влажности |
Без конденсации |
0 |
– |
95% |
– |
|
Время пайки свинца |
– |
260 ℃ |
– |
– |
10 |
Второй |
|
Сила осевого натяжения волокна |
– |
– |
– |
– |
5 |
N |
|
Сила тяги со стороны волокна |
– |
– |
– |
– |
2.5 |
N |
● Отраслевой стандарт 14-контактный корпус «бабочка»;
● Встроенный ТИК и монитор ПД;
● Высокий стабильность оптическая мощность 40 мВт;
● Высокая производительность, Лазер с распределенной обратной связью (DFB) с многоквантовой ямой (MQW).
● Перестраиваемый диодный лазер абсорбционная спектроскопия TDLAS;
● Мониторинг CH4;
● Источник света для экологический мониторинг и газоанализаторы.

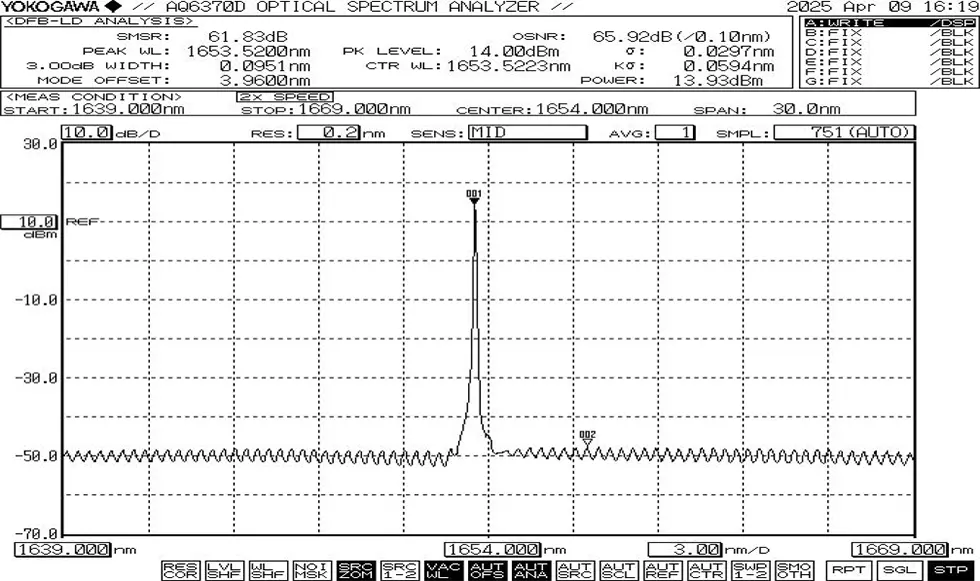

● Типичный спектр: 1653,7 нм, допуск WL +/- 1 нм.

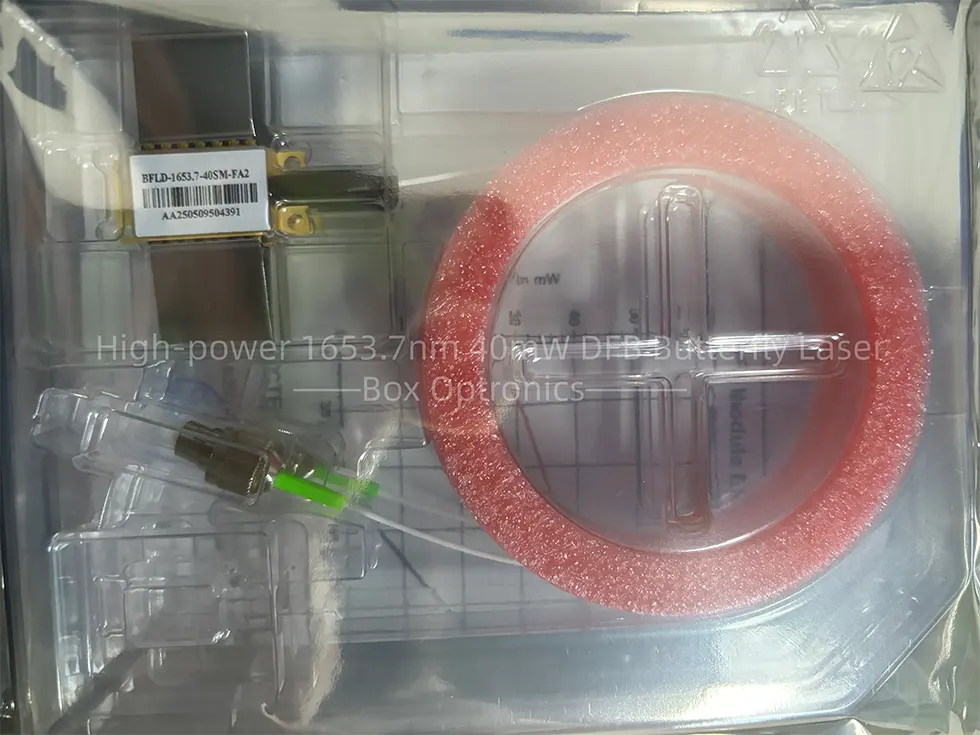

● Пример упаковки
|
|
Аксессуары |
Количество |
|
1 |
Мощный лазер-бабочка DFB с длиной волны 1653,7 нм и мощностью 40 мВт. |
1 |
|
2 |
Отчет об испытаниях продукта |
1 |
|
Имя |
Длина волны |
Выходная мощность |
Тип волокна |
Разъем |
PIN-ВЫХОД |
|
БФЛД |
-ХХХХ |
-ХХ |
ХХ |
-ХХ |
X |
|
DFB лазерный диод |
1653:1653,7 нм Другой |
10:10 мВт 40:40 мВт Другой |
СМ: одиночный режим ПМ: Сохранение поляризации
|
ФА: ФК/АПК СА: СК/АПК Другой |
НУЛЬ: Тип 1 2: Тип 2 |
например: BFLD-1653-40SM-FA
(Информация для заказа: мощный лазер-бабочка DFB с длиной волны 1653,7 нм, 40 мВт, с оптоволокном SM, разъемом FC/APC, распиновкой типа 1).
● Условия предложения
(1) EXW:
Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.
(2) ДАП:
Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.
(3)Другое
● Условия оплаты
PayPal и T/T доступны.
Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)
Международная логистика может занять 3-5 рабочих дней.
● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.
● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть правильно заземлен.
● Перед включением устройства сначала активируйте кулер, а затем подавайте питание небольшими порциями, чтобы предотвратить перегрев чипа или становится перегруженным.
● Гарантийный срок:
Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.
● Исключения из бесплатной гарантии:
В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:
(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.
(2) Неисправности из-за неправильной эксплуатации пользователем.
(3) Очевидный физический ущерб, вызванный человеческой ошибкой.
(4) Несанкционированная разборка, модификация или ремонт.
(5) Измененные или неполные гарантийные этикетки на корпусе.
(6) Повреждение или утрата во время транспортировки.
