Лазер-бабочка высокой мощности DFB 1550 нм, 40 мВт

Оглавление

1. Введение 1550 нм Лазер-бабочка высокой мощности DFB 40 мВт

2. Технические характеристики

3. Особенности продукта

4. Типичные применения

5. Детали упаковки

6. Информация для заказа

7. Технический паспорт

8. Условия предложения и оплаты

9. Время выполнения

10. Примечания по эксплуатации

11. Часто задаваемые вопросы

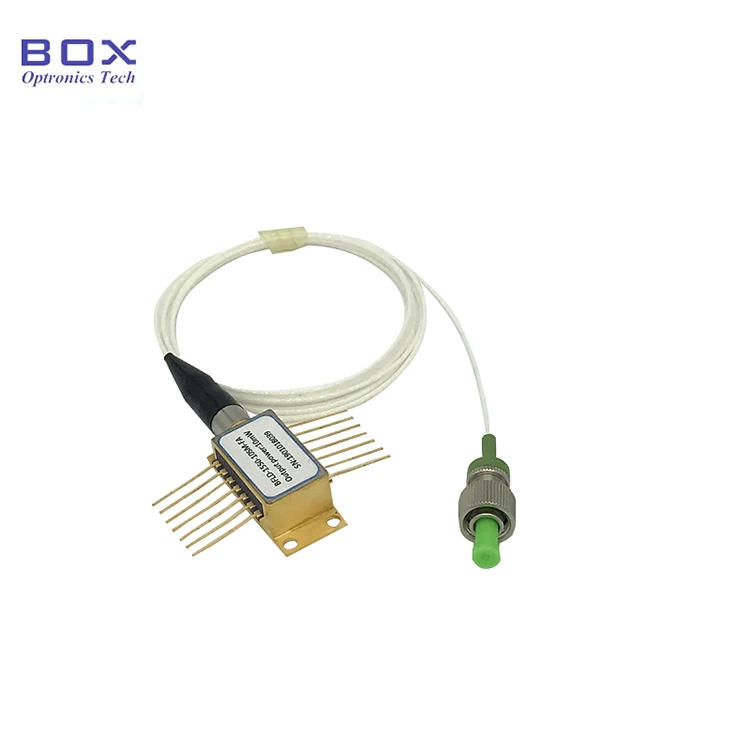

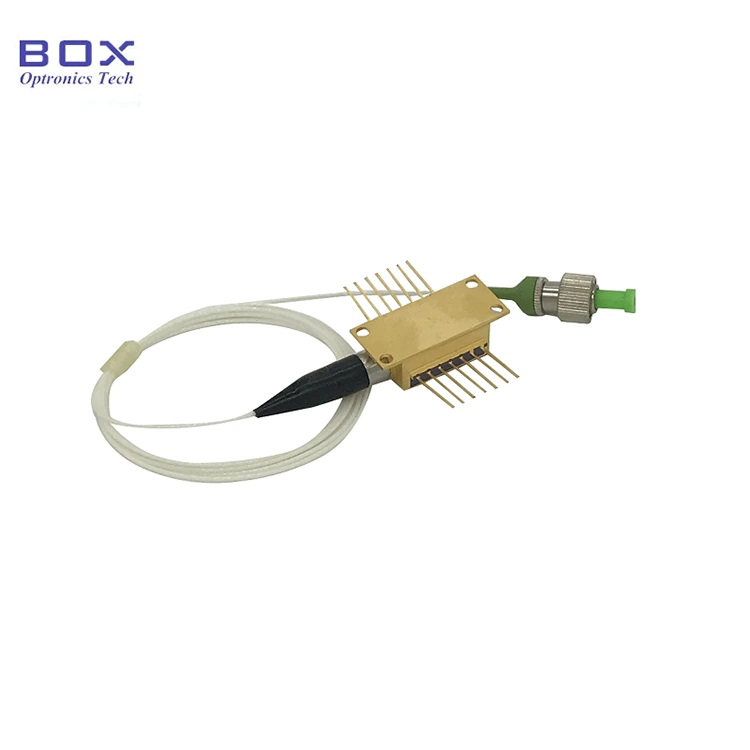

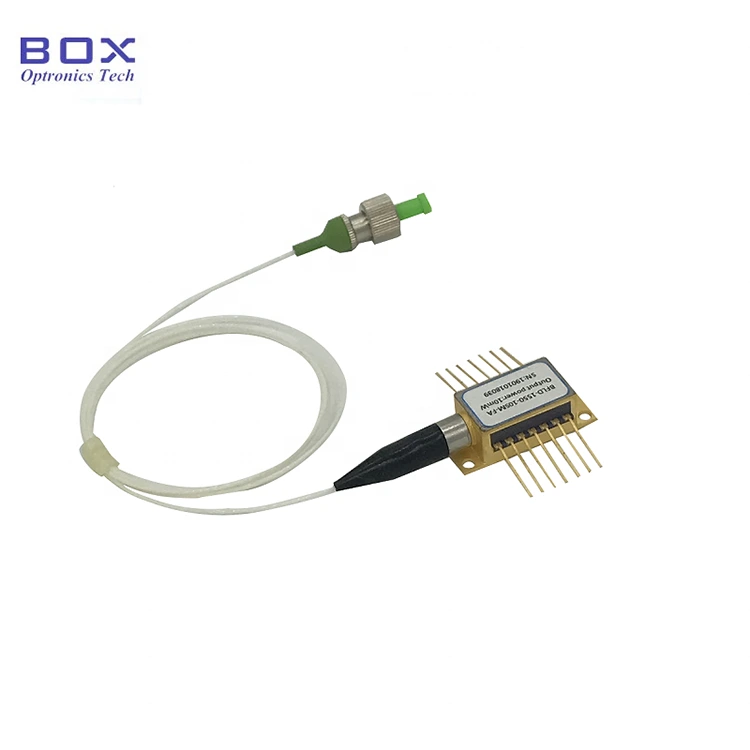

Введение продукта

Это лазер-бабочка высокой мощности DFB с длиной волны 1550 нм и мощностью 40 мВт. встроенный TEC, монитор PD и термистор. Он имеет стабильную длину волны, 40 мВт. Выходная мощность и низкий пороговый ток. Опционально с оптоволокном SM/PM, широким рабочая температура и высокая надежность, подходит для оптоволоконной связи, оптические инструменты и оптоволоконные датчики. Пожалуйста, контролируйте ток привода и строго соблюдать температуру и избегать повреждений, вызванных перегрузкой по току.

Продукт Технические характеристики

Особенности продукта

● Многоквантовый Лазеры с распределенной обратной связью (DFB) Well (MQW);

● Пигтейл из волокна SM или волокна PM;

● Выходная мощность 40мВт;

● 14-контактный Пакет BTF с TEC и Monitor PD.

Применение продукта

● Оптическое волокно коммуникации;

● Датчик оптического волокна;

● Тестирование оптических устройств.

Продукт Подробности

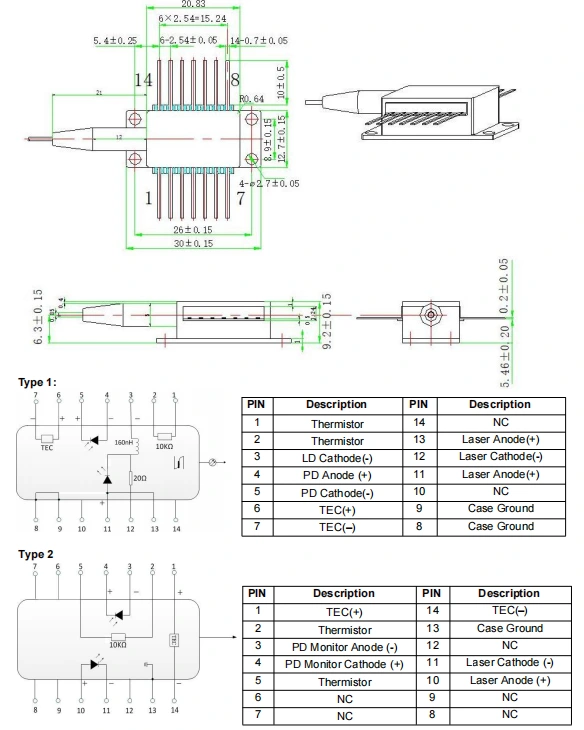

● Чертеж упаковки и определение PIN-OUT (единицы измерения: мм) - 1550 нм, DFB, 40 мВт, высокая Мощность лазера-бабочки

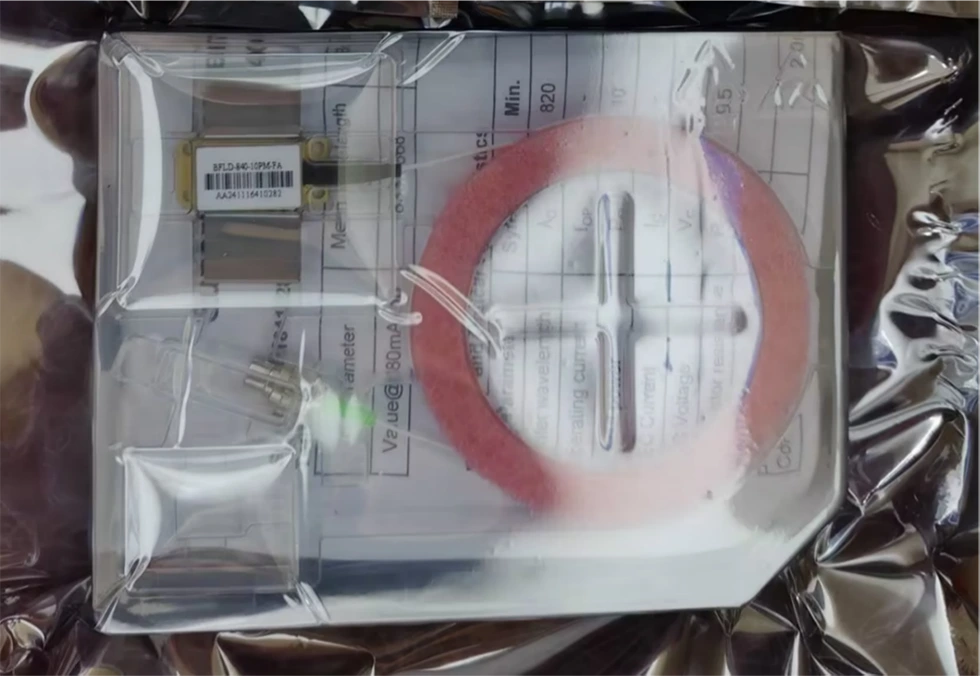

● Пример упаковки

*Автономное устройство без привода; пакет модулей, интегрированный с драйвером схемы не являются обязательными.

Заказ информация

например: BFLD-1550-40SM-FA1

(Информация для заказа: лазер-бабочка высокой мощности DFB, 1550 нм, 40 мВт, SM оптоволокно, разъем FC/APC, телекоммуникационный контакт).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

(3)Другое

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Изготовление занимает около 10 рабочих дней. (Если есть какие-то на складе, он будет отправлен быстрее.)

Международная логистика может занять 3-5 рабочих дней.

Операция Примечания

● Во время работы данное устройство излучает лазерный луч высокой интенсивности; делать Не смотрите прямо на торец волокна, так как это может привести к травме глаз.

● Данное устройство чувствительно к электростатическому заряду; поэтому строгое соблюдение при упаковке необходимы меры антистатической защиты, транспортировка и использование. Кроме того, необходимо принять меры для предотвращения скачки напряжения в сети, поскольку несоблюдение этого требования может привести к необратимому повреждению устройства. устройства (например, обеспечение надлежащего заземления оборудования и использование антистатического покрытия). ремешок на запястье).

● Оптические волокна хрупкие; не используйте оптоволокно для вытягивания устройства. Вставляя или вынимая устройство из гнезда, не нажимайте на него. или потяните за втулку, расположенную в задней части корпуса устройства. Для устройств оборудованы разъемами, убедитесь, что и устройство, и оптоволоконный разъем поднимаются одновременно во время установки или снятия.

● Если контакты требуют пайки, температура пайки не должна превышать 260°C, а время пайки не должно превышать 10 секунд. Особый необходимо обратить внимание на следующее: в процессе пайки устройство должно находиться в обесточенном состоянии, а паяльник должен быть надлежащим образом заземлен.

● Во время процесса включения никогда не подавайте напрямую большой ток, так как это рискует повредить чип. Вместо этого включите устройство на текущем уровне. близко к порогу чипа, а затем постепенно увеличивайте ток небольшими увеличивается до тех пор, пока не будет достигнут желаемый уровень.

● Перед включением всех компонентов сначала активируйте охладитель и затем приступайте к постепенному включению питания, чтобы предотвратить перегрев чипа и перегрузка.

Часто задаваемые вопросы

● Можно ли изменить длину волны, регулируя ток? Каков диапазон?

--Да. Текущий коэффициент длины волны составляет 0,01 нм/мА, а температурная длина волны коэффициент составляет 0,1 нм/℃. Диапазон регулировки WL составляет около ~центра WL+/- 1 нм.

● Какова ширина линии? Ты обеспечить узкую ширину линии LD?

--3~5 МГц. 1550 нм Узкая ширина линии LD (опция): менее 400 кГц, 100 кГц, 50 кГц, 10 кГц.

● Какова регулировка мощности? диапазон?

--10~100%

● Какова длина волны? толерантность?

--+/-3 нм. Меньше также необязательно.

● Обеспечиваете ли вы защитную оптоволоконная трубка и оптоволоконный разъем?

--Да. 900 мкм свободный Трубка и разъемы FC/APC, SC/APC или другие являются дополнительными.
