Микромодуль C-диапазона, оптоволоконный усилитель, легированный эрбием

Оглавление

1. Введение Микромодуль C-диапазона, оптоволоконный усилитель, легированный эрбием

2. Технический Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Технический паспорт

8. Условия котировки и оплата

9. Время выполнения заказа

10. Этапы работы

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

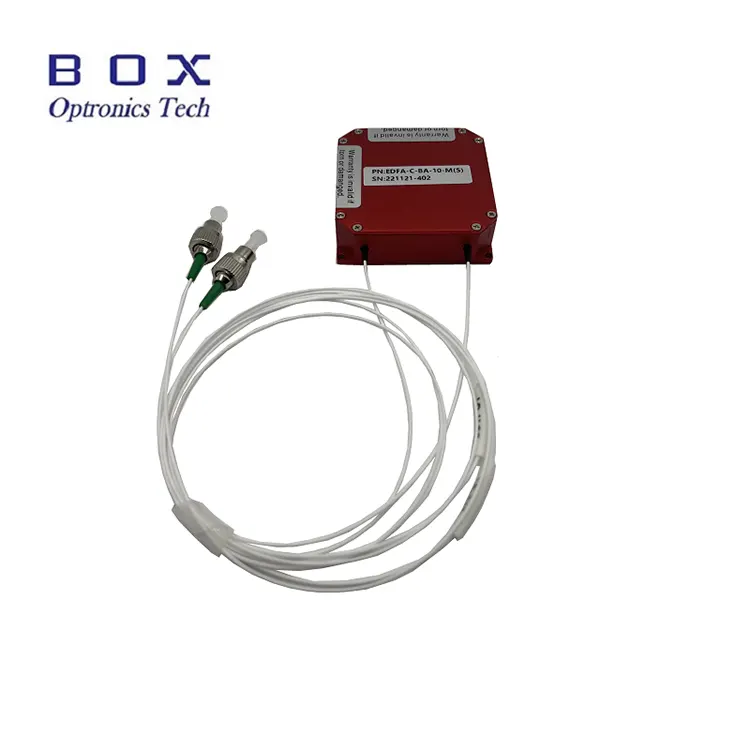

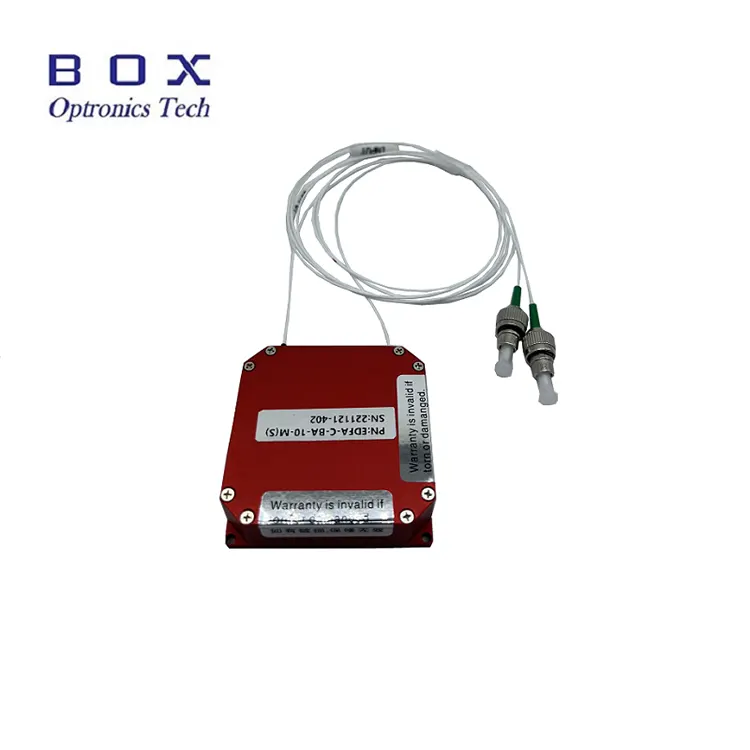

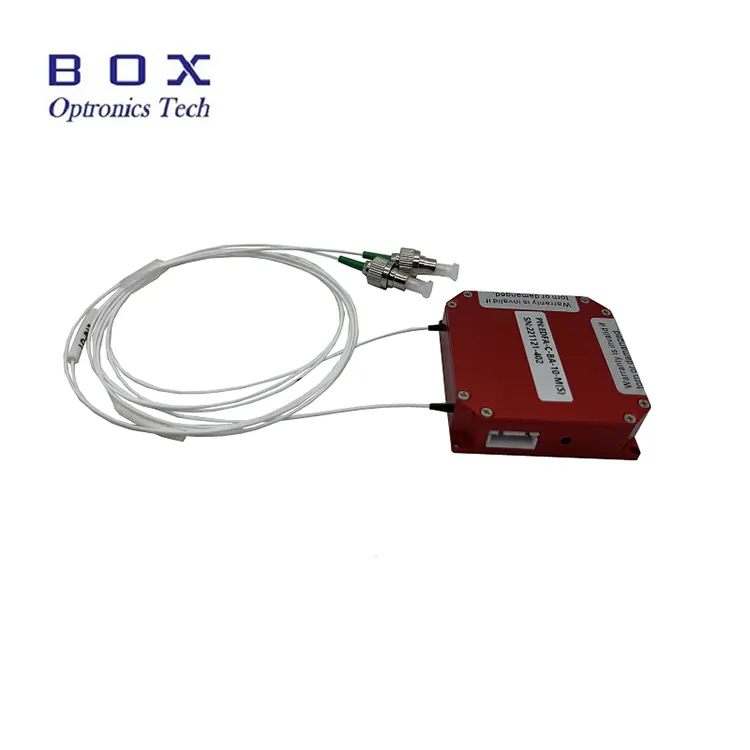

Введение продукта

Микромодуль C-диапазона, легированный эрбием, оптоволоконный усилитель Усилители предназначены для применения в ограниченном пространстве. Размеры: 50(Ш)×50(Г)×15(В)мм или 45(Ш)×65(Г)×10(В)мм (опционально). Они могут быть используется для усиления мощности лазерных сигналов в C-диапазоне 1530~1565нм диапазон длин волн. Они отличаются высокой мощностью 10/13/17/20/23 дБм и низким уровнем шума. А Для работы с ПК предусмотрены последовательный порт связи и кабель питания. Когда Используя эти модули, убедитесь, что торцевая поверхность волокна чистая, помните о лазере ограничения входного сигнала и примите необходимые меры безопасности при работе с лазером.

Продукт Технические характеристики

Продукт Особенности

● Широкий диапазон длин волн-1530~1565нм;

● Сверхминиатюрный дизайн;

● Низкий уровень шума <5 дБ;

● Режим управления RS232/TTL.

Продукт Приложения

● Оптический оптоволоконная связь;

● Оптический оптоволоконный датчик;

● Волокно лазер.

Продукт Подробности

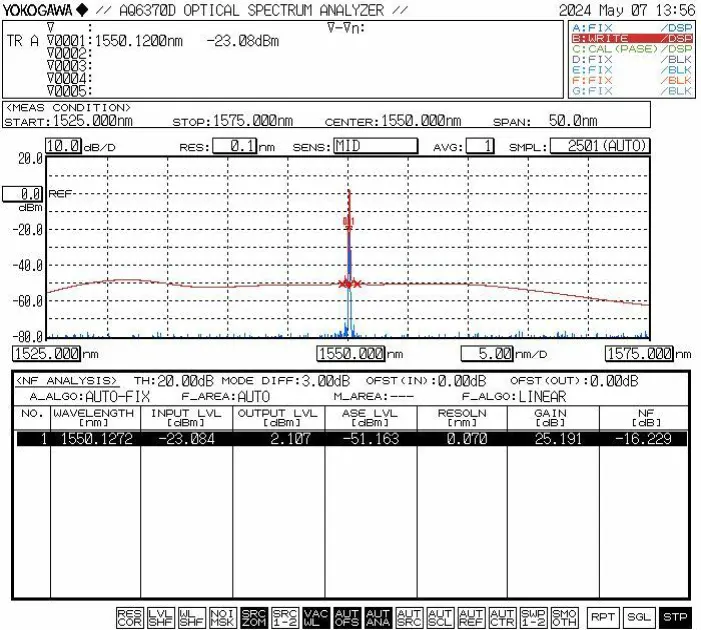

● Типичная характеристическая кривая

● Определение коммуникационного контакта (слева направо: от 1 до 4):

Уровень связи соответствует стандартам TTL. ТТЛ-RS232 преобразование уровня требуется для подключения к компьютеру.

Информация для заказа

например: EDFA-BA-C-23-SM-MIC

(Информация для заказа: Микромодуль C-диапазона, легированный эрбием. Оптоволоконный усилитель, выходная мощность 23 дБ, с оптоволокном SMF-28, пакет модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Техническая спецификация

Техническая спецификация

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если они есть в наличии, это будет быстрее. отправлено.)

Международная логистика может занять 3-5 рабочих дней.

Операция Шаги

Шаг 1. Распаковка и сборка

Перед сборкой проверьте комплектность всех аксессуаров.

Шаг 2. Подключение источника питания и оптоволокна Патч-корды

Подключите источник питания; подключить сигнальную лампочку ко входу

Шаг 3. Включение усилителя

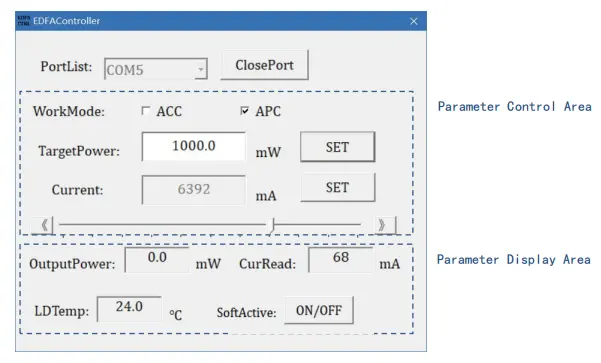

Включите питание усилителя. Примечание. Рабочий ток и коэффициент усиления значения — это параметры, установленные главным компьютером при последнем выключении, и При необходимости можно изменить с помощью программного обеспечения. Строго запрещено подключать или отключите оптоволоконные разъемы во время работы лазера.

Setp4.Shutdown

После использования отключите кабель питания.

Примечания по эксплуатации и Техническое обслуживание

● Не отключайте питание непосредственно во время работы усилителя. операционный.

● Следите за тем, чтобы на оптоволоконных разъемах не было пыли, чтобы предотвратить возгорание волокна. Торцевая поверхность разъема. Перед использованием очистите оптоволоконный разъем непыльной бумагой для линз. соединение, проверьте его с помощью прибора для проверки торцевой поверхности волокна и подсоедините через фланец. только после подтверждения чистоты. В противном случае торцевая поверхность оптоволоконного разъема может сгореть при включении лазера. Обеспечьте работу без лазера, когда соединительные фланцы и надевайте пылезащитные колпачки, когда они не используются.

● Следите за тем, чтобы оборудование было сухим и храните его в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
