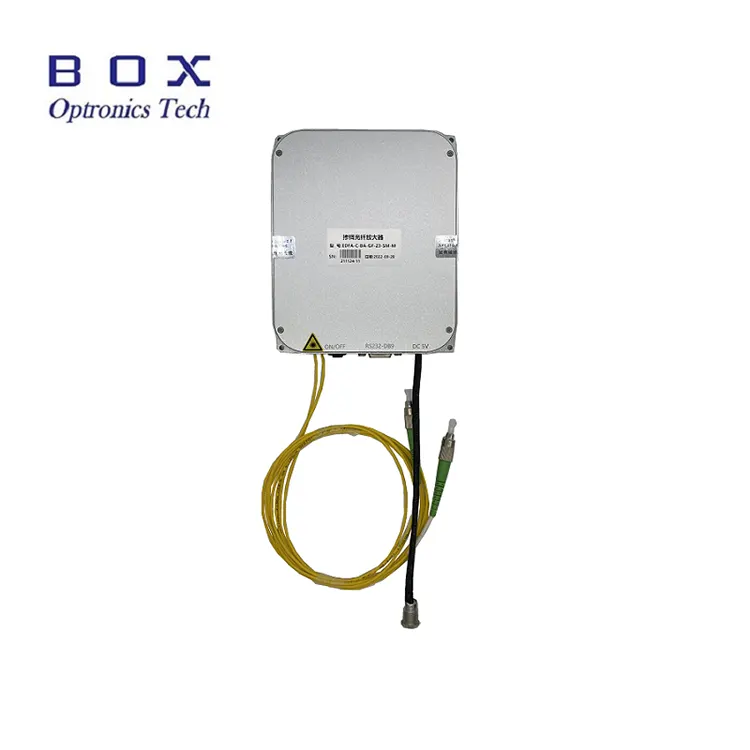

1. Введение Линейный усилитель C-диапазона с эрбиевым волокном
2. Технический Технические характеристики
3. Характеристики продукта
4. Типичные применения

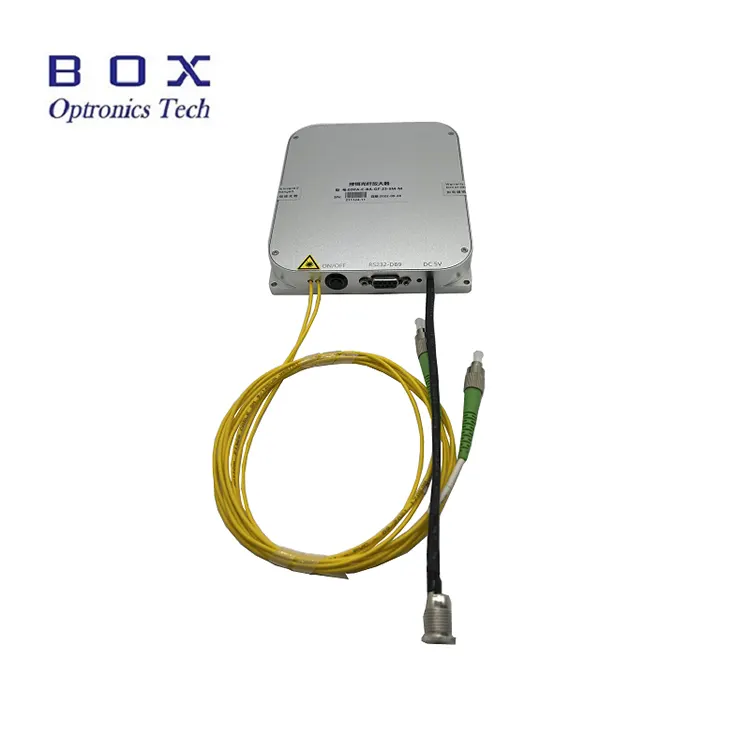

5. Подробности о продукте
6. Информация для заказа

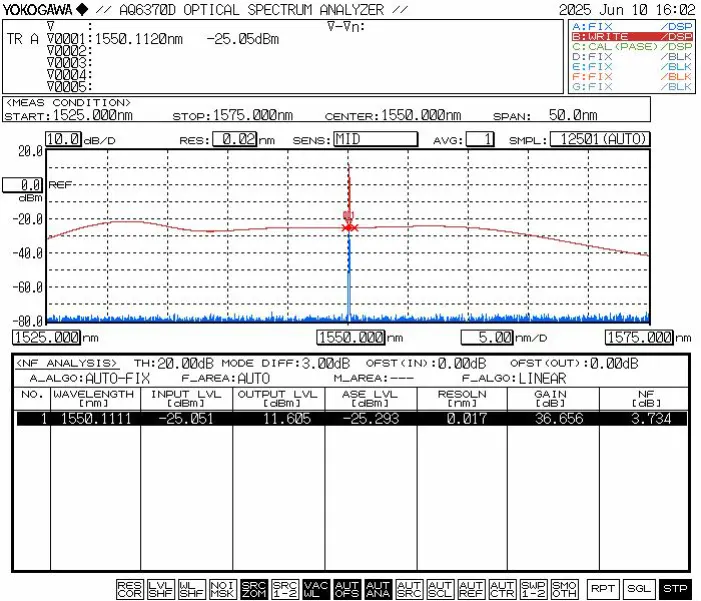

7. Таблица данных и таблица испытаний.
8. Условия котировки и оплата
9. Время выполнения заказа
10. Примечания по эксплуатации и Техническое обслуживание
11. Обеспечение качества и Послепродажное обслуживание
Линейные усилители на оптоволокне, легированном эрбием, C-диапазона предназначен для линейной ретрансляции в волоконных лазерах или системах оптоволоконной связи. Они могут использоваться для усиления мощности лазерных сигналов в C-диапазоне 1530~1565нм диапазон длин волн. Они имеют высокую мощность 15/17/20/23/25/26 дБм и низкую шум. Для работы на ПК предоставляются комманд и программное обеспечение. При использовании этих модулей, убедитесь, что торцевая поверхность волокна чистая, обратите внимание на входной сигнал лазера. ограничения и принять необходимые меры безопасности при работе с лазером.
|
Параметры |
Единица |
Ценности |
Примечания |
|||||
|
Диапазон длин волн |
нм |
15:30~1565 |
C-диапазон |
|||||
|
Входная мощность |
дБм |
-25~+3 |
|
|||||
|
Выходная мощность |
дБм |
15 |
17 |
20 |
23 |
25 |
26 |
Вход @-10 дБм |
|
Малый коэффициент усиления |
дБ |
35 |
Вход @-25 дБм |
|||||
|
Коэффициент шума |
дБ |
≤5,5 |
Вход @-10 дБм |
|||||
|
ПДГ |
дБ |
≤0,3 |
|
|||||
|
ПМД |
пс |
0.5 |
|
|||||
|
Изоляция входа/выхода |
дБ |
≥35 |
|
|||||
|
Монитор мощности |
дБ |
Выходная мощность |
|
|||||
|
Режим работы |
- |
АКК/АПК |
|
|||||
|
Пигтейл волокна |
- |
СМФ-28 |
ФК/АПК |
|||||
|
Интерфейс связи
|
- |
Сенсорный экран / DB9 Женский(RS232) |
Настольный |
|||||
|
- |
Гнездо DB9 (RS232) |
Модуль |
||||||
|
Источник питания
|
- |
110~240 В переменного тока, <30 Вт |
Настольный |
|||||
|
- |
5 В постоянного тока, <15 Вт |
Модуль |
||||||
|
Размеры
|
мм
|
260(Ш)×280(Д)×120(В) |
Настольный |
|||||
|
150(Ш)×125(Д)×20(В) |
Модуль |
|||||||
|
|
15~23дБм:70(Ш)×90(Г)×15(В) |
Модуль |
||||||
|
Рабочая температура |
℃ |
-5 ~ +55 |
|
|||||
|
Рабочая влажность |
℃ |
0~70% |
|
|||||
● Широкий диапазон длин волн-1530~1565нм;
● Высокий коэффициент усиления фактор;
● Низкий уровень шума <5,5 дБ;
● Высокая выходная мощность 15/17/20/23/25/26 дБм (опционально).
● Оптический оптоволоконная связь;
● Оптический оптоволоконный датчик;
● Волокно лазер.

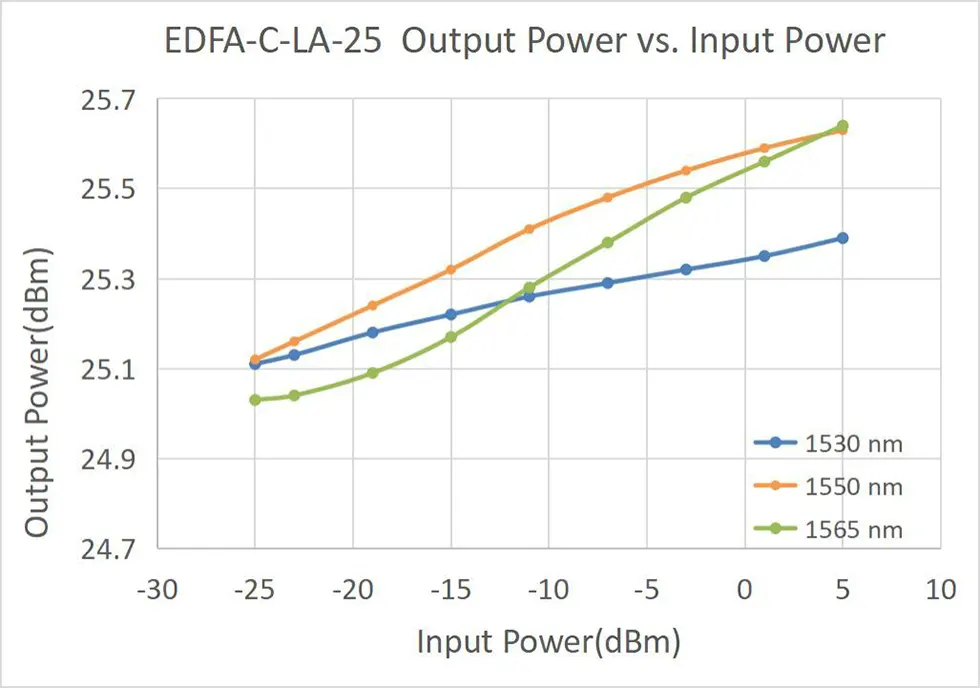

● Типичная характеристическая кривая
|
Имя |
Тип ЭДФА |
Длина волны |
Выходная мощность |
Тип волокна |
Измерение |
|
ЭДФА |
-ХХ |
-Х |
-ХХ |
ХХ |
-Х |
|
легированный эрбием Волоконный усилитель |
LA: линейный усилитель |
C:C-диапазон |
15:15 дБм 17:17дБм 20:20дБм 23:23дБм 25:25дБм 26:26дБм |
СМ:СМФ-28е |
М15 :Модуль М20 :Модуль Б: настольный |
например: EDFA-LA-C-15-SM-M
(Информация для заказа: Линейное оптоволокно, легированное эрбием, C-диапазона Усилитель, выходная мощность 15 дБ, с оптоволокном SMF-28, пакет модулей).
По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com
● Условия предложения
(1) EXW:
Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.
(2) ДАП:
Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.
● Условия оплаты
PayPal и T/T доступны.
Производство занимает около 10-15 рабочих дней. (Если они есть в наличии, это будет быстрее. отправлено.)
Международная логистика может занять 3-5 рабочих дней.
● Для одномодовых волокон (Hi-1060, PM980, G652D, PM1550 и т. д.) Теоретический допуск мощности для непрерывного освещения составляет примерно 200 мВт, когда торец чистый. Таким образом, модели EDFA с выходной мощностью <200 мВт могут подключите свои выходные оптоволоконные разъемы к другим одномодовым оптоволоконным устройствам через подвижные адаптеры (волоконные фланцы).
● Не отключайте питание непосредственно во время работы усилителя. операционный.
● Следите за тем, чтобы на оптоволоконных разъемах не было пыли, чтобы предотвратить возгорание волокна. Торцевая поверхность разъема. Перед использованием очистите оптоволоконный разъем непыльной бумагой для линз. соединение, проверьте его с помощью прибора для проверки торцевой поверхности волокна и подсоедините через фланец. только после подтверждения чистоты. В противном случае торцевая поверхность оптоволоконного разъема может сгореть при включении лазера. Обеспечьте работу без лазера, когда соединительные фланцы и надевайте пылезащитные колпачки, когда они не используются.
● Частое подключение/отключение выходных волоконно-оптических разъемов недопустимо. рекомендуется, так как это может привести к загрязнению пылью, увеличению вносимых потерь или подгорание торца оптоволоконного разъема.
● Следите за тем, чтобы оборудование было сухим и храните его в сухом месте.
● Гарантийный срок:
Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.
● Исключения из бесплатной гарантии:
В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:
(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.
(2) Неисправности из-за неправильной эксплуатации пользователем.
(3) Очевидный физический ущерб, вызванный человеческой ошибкой.
(4) Несанкционированная разборка, модификация или ремонт.
(5) Измененные или неполные гарантийные этикетки на корпусе.
(6) Повреждение или утрата во время транспортировки.
