Оптоволоконный усилитель C-диапазона, легированный эрбием

Оглавление

1. Введение Оптоволоконный усилитель C-диапазона, легированный эрбием

2. Технические характеристики

3. Характеристики продукта

4. Типичные применения

5. Подробности о продукте

6. Информация для заказа

7. Технический паспорт и тестовый лист.

8. Условия котировки и оплата

9. Время выполнения заказа

10. Этапы работы

11. Примечания по эксплуатации и Техническое обслуживание

12. Обеспечение качества и Послепродажное обслуживание

Введение продукта

Оптоволоконные усилители C-диапазона, легированные эрбием, предназначен для применения в оптической связи, волоконно-оптическом зондировании, кабельном телевидении, и лабораторные исследования. Они имеют широкий диапазон длин волн, высокую мощность и низкий уровень шума, работает как в режимах ACC, так и в APC. Последовательный порт связи и кабель питания предусмотрены для работы по принципу «подключи и работай». Команды доступны для легкой интеграции в системы клиентов. Множественная выходная мощность доступны настройки от 15 до 26 дБм, одномодовые и варианты волокон, сохраняющих поляризацию. Включена гарантия сроком на один год. Когда Используя эти модули, убедитесь, что торцевая поверхность волокна чистая, помните о лазере ограничения входного сигнала и примите необходимые меры безопасности при работе с лазером.

Продукт Технические характеристики

Особенности продукта

● Широкий диапазон длин волн;

● Высокий выходная мощность;

● Низкий уровень шума;

● ДБ9 Гнездовой разъем (RS232) для легкой интеграции.

1. Применение продукта – C-диапазон Оптоволоконный усилитель, легированный эрбием

● Оптический оптоволоконная связь;

● Оптический оптоволоконный датчик;

● Волокно лазер.

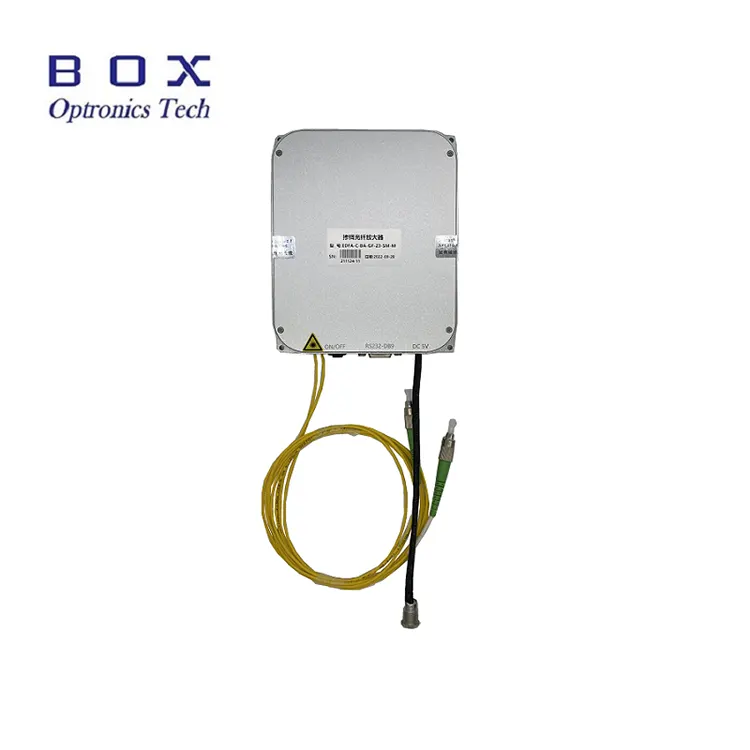

Продукт Подробности

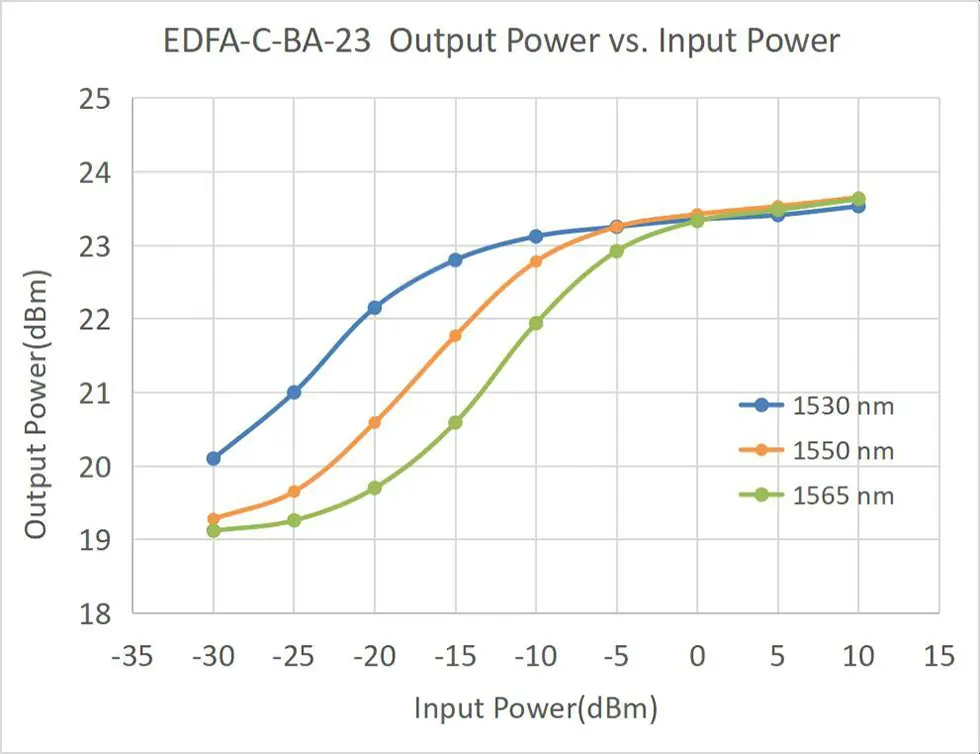

● Типичная характеристическая кривая

● Стандартные аксессуары

Заказ информация

например: EDFA-C-BA-23-SM-M

(Информация для заказа: Усилитель с оптоволокном, легированным эрбием, C-диапазона, выходная мощность 23 дБ, с оптоволокном SMF-28, пакет модулей).

По другим индивидуальным требованиям обращайтесь: sales06@boxoptronics.com

Технический паспорт и Тестовый лист

Техническая спецификация

Тестовый лист

Условия предложения и оплата

● Условия предложения

(1) EXW:

Если у вас есть учетная запись DHL/UPS/FedEx, Box Optronics предлагает использовать EXW. Мы отправляем через ваш аккаунт; мы не взимаем стоимость доставки.

(2) ДАП:

Если у вас нет учетной записи, пожалуйста, оплатите стоимость доставки заранее продукты.

● Условия оплаты

PayPal и T/T доступны.

Время выполнения

Производство занимает около 10-15 рабочих дней. (Если они есть в наличии, это будет быстрее. отправлено.)

Международная логистика может занять 3-5 рабочих дней.

Операция Шаги

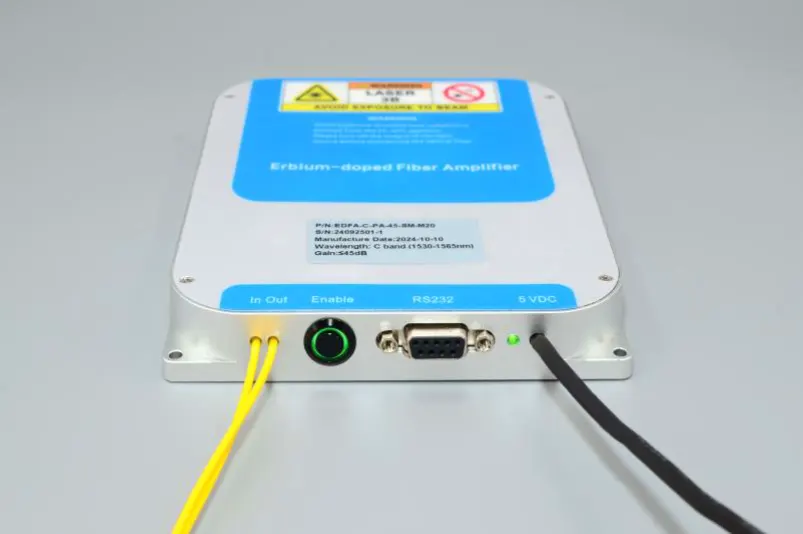

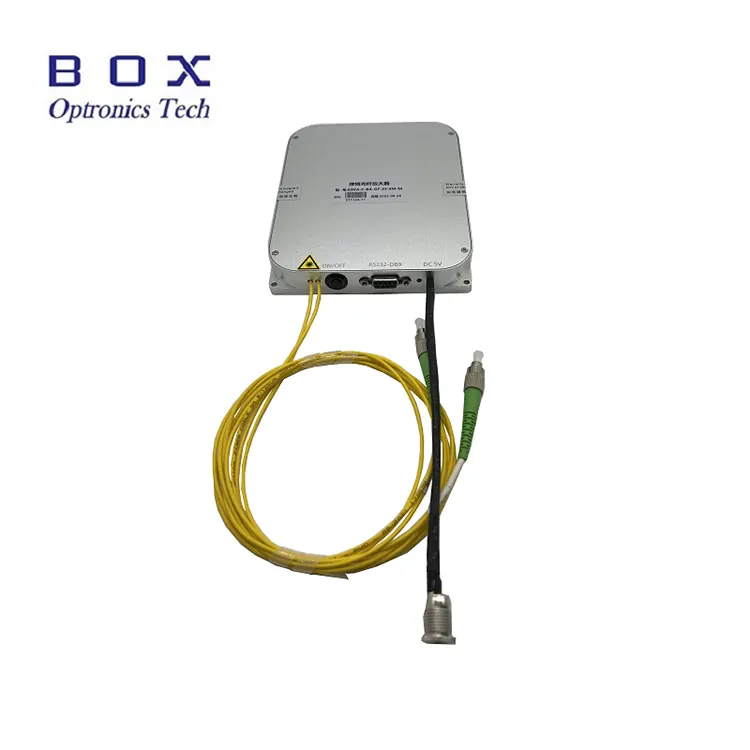

Шаг 1. Внешний вид: лицевая сторона EDFA последовательно оснащен входными и выходными оптическими волокнами, переключатель активации выхода оптического усиления, связь с главным компьютером интерфейс (по умолчанию RS232 DB9), индикатор питания и шнур питания. (по умолчанию 5 В постоянного тока).

Шаг 2. Источник питания: мощность порт — мощность по умолчанию DC5,5 × 2,1 мм. Интерфейс и соответствующий адаптер питания постоянного тока 5 В постоянного тока будут предоставлены, когда продукт покидает завод. Способ подключения между адаптером питания и модуль EDFA показан на рисунке ниже. Пожалуйста, обязательно используйте оригинальный соответствующий адаптер питания. Использование неподходящего адаптера питания приведет к привести к сбою работы EDFA или повреждению EDFA. U-образный Линия питания разъема также может быть предоставлена пользователям для подключения к импульсный источник питания, но это должно быть предложено заранее при закупке.

Шаг 3. Подключение оптоволоконных перемычек: открыть. пылезащитный колпачок оптоволоконного разъема, проверьте торцевую поверхность волокна и перед подключением других оптических устройств убедитесь в отсутствии загрязнений и повреждений. оптоволоконные устройства или испытательное оборудование. Для выходного волокна мощного EDFA модели, для соединения рекомендуется использовать метод сварки.

Setp4. Тепловыделение: это Модуль усилителя из волокна, легированного эрбием, генерирует определенное количество тепла. нижняя поверхность усилителя (сторона без надписи) должна находиться вплотную контакт с радиатором, ребром рассеивания тепла или металлической поверхностью на нижнюю часть корпуса пользователя. Для достижения этой цели рекомендуется использовать соответствующее воздушное охлаждение. хороший эффект рассеивания тепла. Рекомендуемая оптимальная рабочая среда температура -5 ~ +35 ℃. Когда температура окружающей среды превышает 50℃, усилитель в режиме ожидания не запустится. Когда температура окружающей среды превышает 55℃, Усилитель в рабочем состоянии автоматически прекратит выход лазера и войдет в режим состояние ожидания для самозащиты. Когда температура окружающей среды упадет до 50 ℃, усилитель автоматически возобновит выходную мощность.

Шаг 5. Входная оптическая мощность: этот волоконный усилитель, легированный эрбием, не имеет порога. Требования к мощности входного оптического сигнала. Когда средняя мощность входной оптический сигнал снижается почти до нулевой мощности, усилитель все равно будет поддерживать рабочее состояние, а выходной порт будет иметь спонтанное излучение выход. Однако для получения более идеального эффекта усиления и соотношения сигнал/шум соотношение, рекомендуется контролировать входную оптическую мощность в пределах мощности диапазон, описанный в протоколе испытаний или спецификации продукта.

Шаг 6. Управление хост-компьютером. Этот усилитель представляет собой модульный продукт и требует комбинироваться со специальным программным обеспечением главного компьютера для настройки и мониторинга рабочее состояние и рабочие параметры ЭДФА. Потребности компьютера пользователя для установки программы драйвера последовательного порта USB-232 и хост-компьютера EDFA. программное обеспечение управления, предоставляемое нашей компанией. Драйвер последовательного порта USB-232. программа должна быть установлена, иначе программное обеспечение главного компьютера не сможет подключиться и нормально общаться с модулем EDFA. Следует отметить, что Программа драйвера последовательного порта USB-232 должна соответствовать фактической версии USB-232. используется кабель последовательного порта. Номер версии программного обеспечения главного компьютера EDFA. программное обеспечение должно соответствовать номеру версии программного обеспечения, записанному на лист испытаний продукта.

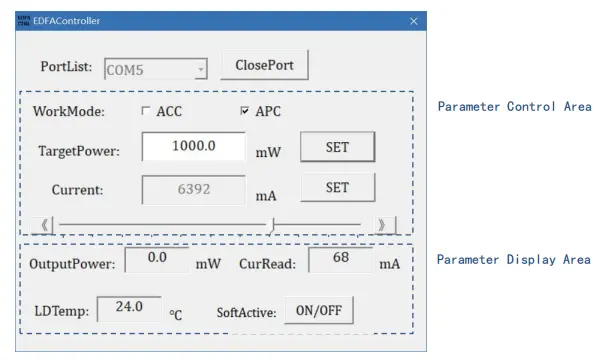

Шаг7. Интерфейс программного обеспечения главного компьютера. Информация, которая может отображаться программным обеспечением главного компьютера, включает в себя режим работы усилителя, целевое значение выходной оптической мощности, лазер накачки текущее целевое значение и состояние мониторинга температуры.

Шаг8. Конкретная операция: после запустив программное обеспечение главного компьютера, сначала выберите правильный последовательный порт номер в списке портов последовательного порта, нажмите кнопку OpenPort, чтобы открыть последовательный порт. В это время в окнах «Текущее чтение» и «LDTemp» отобразятся рабочий ток и температура насоса модуля. Введите цель значение оптической мощности в окне TargetPower и нажмите кнопку SET. Когда кнопочный переключатель модуля EDFA и кнопочный переключатель SoftActive на оба программного обеспечения включены, настройка вступает в силу, и EDFA имеет оптический выходная мощность.

Шаг 9. Режим управления: стандартная модель Этот оптоволоконный усилитель поддерживает два режима работы, автоматический контроль тока режим (режим ACC) и режим автоматического управления мощностью (режим APC). Вы можете переключиться между этими двумя режимами работы с помощью опции WorkMode. При переключении, Обратите внимание, что сначала необходимо выключить активную кнопку. (*Некоторый усилитель модели поддерживают только режим ACC, например EDFA-C-PA). В режиме ACC введите насос текущее значение в окне «Текущий» и нажмите кнопку «УСТАНОВИТЬ» или напрямую перетащите левый и правый ползунки для установки значения тока насоса. В режиме APC введите целевое значение оптической мощности в окне TargetPower и нажмите кнопку SET кнопка.

Шаг 10. Активация выхода: Когда Кнопка включения на передней панели модуля и кнопка SoftActive Включите программное обеспечение, оба включены, настройка вступит в силу, и Усилитель имеет лазерный выход, и горит индикатор LASER. ВКЛ/ВЫКЛ Кнопка будет отображаться красным цветом. Выходная мощность при мониторинге параметров Область показывает текущую фактическую выходную оптическую мощность, CurRead показывает текущую ток накачки, а LDTemp показывает внутреннюю температуру.

Шаг 11. Выключение: сначала выключите Кнопка включения/выключения на боковой стороне усилителя и кнопка SoftActive включите программное обеспечение, нажмите ClosePort, чтобы закрыть последовательный порт, а затем закройте программное обеспечение.

Шаг 12. Память параметров: режим и параметры, установленные управляющим программным обеспечением, будут автоматически сохранены внутри Модуль EDFA и имеет функцию памяти при отключении питания. Если нет необходимости изменить параметры EDFA, нет необходимости подключаться к главному компьютеру при повторном использовании.

Примечания по эксплуатации и Техническое обслуживание

● При запуске сначала убедитесь, что выключатель питания и ключевой переключатель выключены, а затем подключите источник питания. При выключении сначала выключите ключ зажигания, а затем отключите источник питания после выхода индикатор погаснет. Не отключайте питание напрямую, когда ЭДФА работает.

● Не рекомендуется часто вставлять и отключать выходной разъем. оптоволоконные разъемы во избежание загрязнения пылью, что может привести к увеличению Вносимые потери или обгорание торца оптоволоконного разъема.

● Очистите оптоволоконные разъемы безворсовой салфеткой и осмотрите детектор торца волокна перед подключением. Всегда подключайте/отключайте оптоволокно без питания, чтобы избежать горения торцевой поверхности. Оптоволоконные разъемы должны быть закрыты пылезащитными колпачками.

● Если выходное волокно необходимо подключить к другому волокну, это рекомендуется использовать сварочный аппарат.

● Примите меры предосторожности против влаги, пыли и коррозии; магазин в сухом месте.

Гарантия качества и Послепродажное обслуживание

● Гарантийный срок:

Бесплатный ремонт или замена дефектов, не связанных с деятельностью человека, в течение 1 года. год с момента покупки. Платное техническое обслуживание доступно через 1 год.

● Исключения из бесплатной гарантии:

В течение бесплатного гарантийного периода предоставляются бесплатные услуги по ремонту или замене. будут предоставлены в случае неисправностей, вызванных проблемами качества продукции. Тем не менее, Коробка Оптроника оставляет за собой право отказать в бесплатном ремонте в следующих случаях: случаи в течение гарантийного срока:

(1) Повреждения, вызванные природными факторами (например, молнией, пылью) или воздействия окружающей среды.

(2) Неисправности из-за неправильной эксплуатации пользователем.

(3) Очевидный физический ущерб, вызванный человеческой ошибкой.

(4) Несанкционированная разборка, модификация или ремонт.

(5) Измененные или неполные гарантийные этикетки на корпусе.

(6) Повреждение или утрата во время транспортировки.
